MGQ serijos kompaktiškas kreipiamojo strypo cilindras

MGQ serijos plonas kompaktiškas kreipiklio cilindras | Didelio tvirtumo anti-rotacinis pneumatinis cilindras

Gamintojas: SOLH by Richge Technology

Produkto apžvalga ir pagrindinės struktūrinės savybės

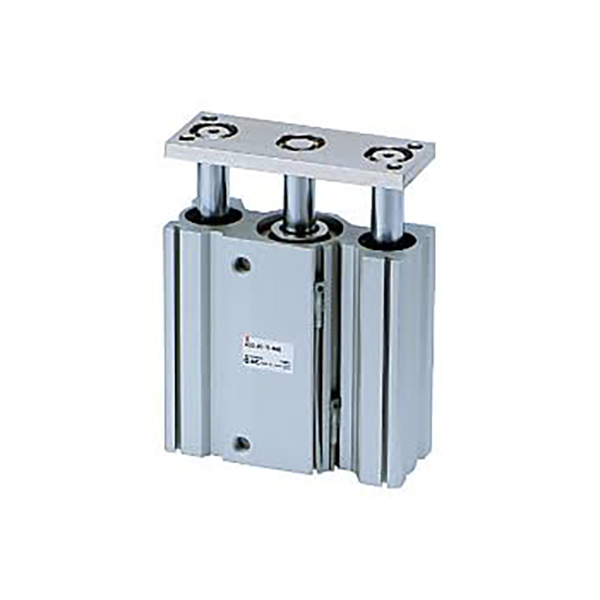

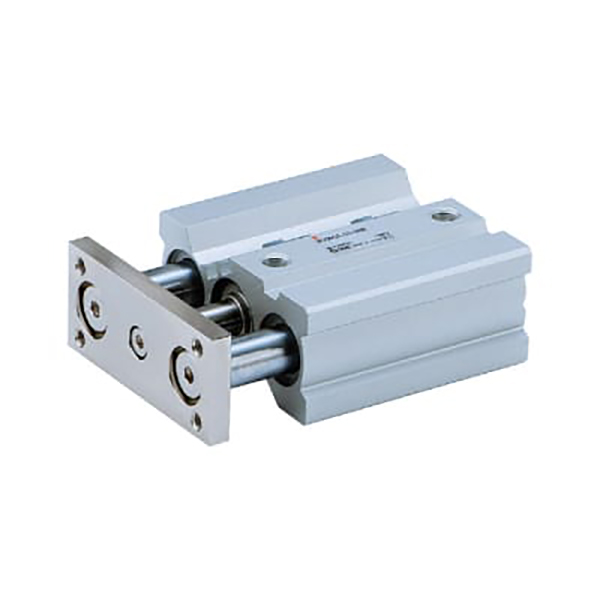

     SOLH MGQ serija yra plonas integruotas kreipiamojo strypo cilindras, skirtas ribotos erdvės automatizavimo stotims. Dėl itin plonos integruotos kreipiamojo strypo konstrukcijos jis pasižymi išskirtiniu atsparumu šoninei apkrovai ir didelio tikslumo apsaugai nuo sukimosi. Apimdama visą angų diapazoną nuo φ12 mm iki φ100 mm, serijoje yra dvi šerdies guolių konfigūracijos: MGQM slydimo guolis ir MGQL rutulinis guolis. Jis plačiai taikomas tiksliam stūmimui, kėlimui, ruošinio stabdymui ir padėties nustatymui, kai reikalingas kompaktiškas montavimas, standus nukreipimas ir nulinės deformacijos veikimas.

Pagrindiniai struktūriniai pranašumai

• Itin plonas integruotas korpusas: Kreipiamosios strypai ir cilindro korpusas yra vientisai suformuoti, todėl bendras storis sumažinamas 50 %, palyginti su tradiciniais kreipiamųjų strypų cilindrais. Tai optimalus pasirinkimas labai kompaktiškam įrangos dizainui ir ribotos erdvės įrengimo išdėstymui.

• Dvigubo kreiptuvo didelio standumo struktūra: Simetriška dviguba kreipiamojo strypo atrama labai padidina atsparumą šoninei apkrovai, o šoninė apkrova yra daugiau nei dvigubai didesnė nei įprastų kamštelių cilindrų. Jis veiksmingai atsparus lenkimui ir sukimui, prisitaikydamas prie ekscentrinės apkrovos ir smūginių darbo sąlygų.

• Klasėje pirmaujantis anti-sukimosi tikslumas: MGQL rutulinio guolių tipas pasiekia itin aukštą nesisukimo tikslumą ±0,04° ~ ±0,08° (didesnis tikslumas esant didesnei angai); MGQM slydimo guolių tipas užtikrina stabilų ± 0,05 ° ~ ± 0,10 ° padėties nustatymo tikslumą, atitinkantį įvairius tikslumo padėties nustatymo reikalavimus.

• Dviejų guolių konfigūracija visiems scenarijams: Slydimo guolis (MGQM), skirtas didelėms apkrovoms, dulkėtoms ir atšiaurioms aplinkoms su mažomis sąnaudomis; rutulinis guolis (MGQL) užtikrina itin sklandų mažos trinties judėjimą ir aukšto dažnio tikslų važiavimą dviračiu.

• Standartinė Premium konfigūracija: Integruotas magnetinis žiedas, užtikrinantis suderinamumą su magnetiniais jungikliais, dviejų galų guminiai buferiai, užtikrinantys stabilų veikimą, ir nereikalaujantis techninės priežiūros, dizainas, tinkantis švariai pramoninei aplinkai.

• Visos standartinės specifikacijos: visi kiaurymės dydžiai nuo φ12 mm iki φ100 mm su standartiniu eiga nuo 25 mm iki 250 mm, apimantys daugumą vidutinių ir didelių apkrovų automatizavimo vairavimo scenarijų.

Išsamios modelio pavadinimo taisyklės

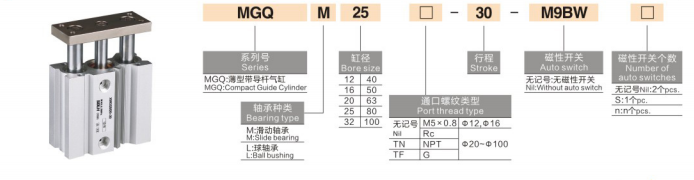

Modelio pavyzdys: MGQM32-50-M9BW-XB6

Standartinių užsakymų nuorodų pavyzdžiai

• MGQM25-30: 25 mm anga, 30 mm eiga, standartinio tipo slydimo guolis

• MGQL40-75-2M9B: 40 mm anga, 75 mm eiga, rutulinio guolių tipas su dviem magnetiniais jungikliais

• MGQM50-100-XB6: 50 mm skersmens, 100 mm eigos, aukštai temperatūrai atsparus slydimo guolių modelis

Standartiniai pagrindiniai techniniai parametrai

(Standartinės bandymo sąlygos: 20 ℃ normali temperatūra, 0,5 MPa vardinis slėgis)

1. Bendrieji našumo parametrai

• Darbinio slėgio diapazonas: 0,12 ~ 1,0 MPa (φ12/16); 0,1–1,0 MPa (φ20–100)

• Aplinkos temperatūra: -10 ℃ ~ 60 ℃ (įprasta aplinka be ledo); -10 ℃ ~ 150 ℃ (XB6 aukštos temperatūros versija)

• Stūmoklio veikimo greitis: 50–500 mm/s (φ12–63); 50–400 mm/s (φ80/100 didelės skylės)

• Buferinis režimas: Standartinis dviejų galų guminis buferis; pasirenkamas oro pagalvės buferis, skirtas didelio smūgio darbo sąlygoms

• Tepimo režimas: Veikimas be alyvos, nereikalaujantis priežiūros, tinka švarioms dirbtuvėms

2. Teoriniai traukos duomenys (@0,5 MPa, vienetas: N)

3. Gaminio svorio duomenys (50 mm eiga, vienetas: kg)

MGQM vs MGQL pagrindinio pasirinkimo palyginimas

Montavimo metodai ir tipiniai taikymo scenarijai

1. Lankstus Multi-Mount dizainas

• Tiesioginis korpuso tvirtinimas: Rezervuotos varžtų skylės viršutiniuose, apatiniuose ir šoniniuose paviršiuose tiesioginiam tvirtinimui; modeliuose, didesniuose nei φ32 mm, yra 4 pusių jungiklio grioveliai, skirti montuoti įvairiakryptį magnetinį jungiklį, leidžiantį greitai surinkti ir prižiūrėti.

• Pasirenkamas pagalbinis tvirtinimas: Galimi flanšo (F) ir pėdos laikiklio (L) priedai, palaikantys horizontalų ir vertikalų kelių kampų išdėstymą, kad būtų galima pritaikyti prie įvairių įrangos konstrukcijų.

2. Pagrindiniai pramoniniai pritaikymai

• Konvejerio linijos automatika: Ruošinio stabdymas, padėklų pozicionavimas ir medžiagos kėlimas; Didelis atsparumas smūgiams neleidžia ruošinio poslinkiui transportuojant dideliu greičiu ir ribojant.

• 3C elektroninis tikslumas apdorojimas: PCB kaiščio išstūmimas, gnybtų užspaudimo padėties nustatymas ir lengvas ruošinio perkėlimas; didelis tikslumas prieš sukimąsi užtikrina nulinio deformacijos tikslumą.

• Pakavimo mašinos: Medžiagos pertvarų varymas, siloso vartų perjungimas ir medžiagų stūmimas trumpais atstumais; itin plonas korpusas puikiai prisitaiko prie kompaktiško pakavimo įrangos išdėstymo.

• Bendroji pramoninė automatika: Jig kėlimas, dalių išmetimas ir ekscentrinis krovinio važiavimas; pakeičia tradicinius atskirų cilindrų + kreipiamųjų strypų derinius, kad supaprastintų įrangos struktūrą ir sumažintų išlaidas.

MGQ vs MGP vs MGG serijos išsamus palyginimas

Trijų žingsnių greito pasirinkimo vadovas

1. Skylės dydžio pasirinkimas: Apskaičiuokite reikiamą trauką pagal faktinę apkrovą; pasirinkite skylės dydį, kai teorinė trauka yra ≥ faktinė apkrova × 1,5, paliekant 50 % saugos ribą, kad būtų išvengta perkrovos.

2. Guolių tipo pasirinkimas: Pasirinkite MGQM slydimo guolį didelėms apkrovoms, dulkėtoms ir ekscentriškoms darbo sąlygoms; rinkitės MGQL rutulinį guolį, kad būtų galima tiksliai nustatyti padėtį ir atlikti aukšto dažnio ciklinį judėjimą.

3. Funkcinės konfigūracijos pasirinkimas

￮ Padėties aptikimo poreikis: įrenkite M9B/M9BW magnetinius jungiklius (galima montuoti keturpusį angą ≥32 mm)

￮ Aukštos temperatūros aplinka: pasirinkite -XB6 atsparumą aukštai temperatūrai (maks. 150 ℃)

￮ Didelio poveikio veikimas: atnaujinkite į pasirenkamą oro pagalvėlės buferį (standartinis su guminiu buferiu)

Vieno sakinio santrauka

     SOLH MGQ serijos itin plonas didelio tvirtumo kreipiamojo strypo cilindras sujungia erdvę taupančią konstrukciją, stiprią šoninę apkrovą ir itin aukštą anti-sukimosi tikslumą, suteikdama ekonomiškus ir stabilius linijinio vairavimo sprendimus kompaktiškoms, tikslioms ir sunkioms automatinėms stabdymo, kėlimo ir stūmimo stotims.
