SOLH MHC2 serijos kampinis pneumatinis griebtuvas Visas produkto pristatymas

Gamintojas: SOLH by Richge Technology

Produkto apžvalga

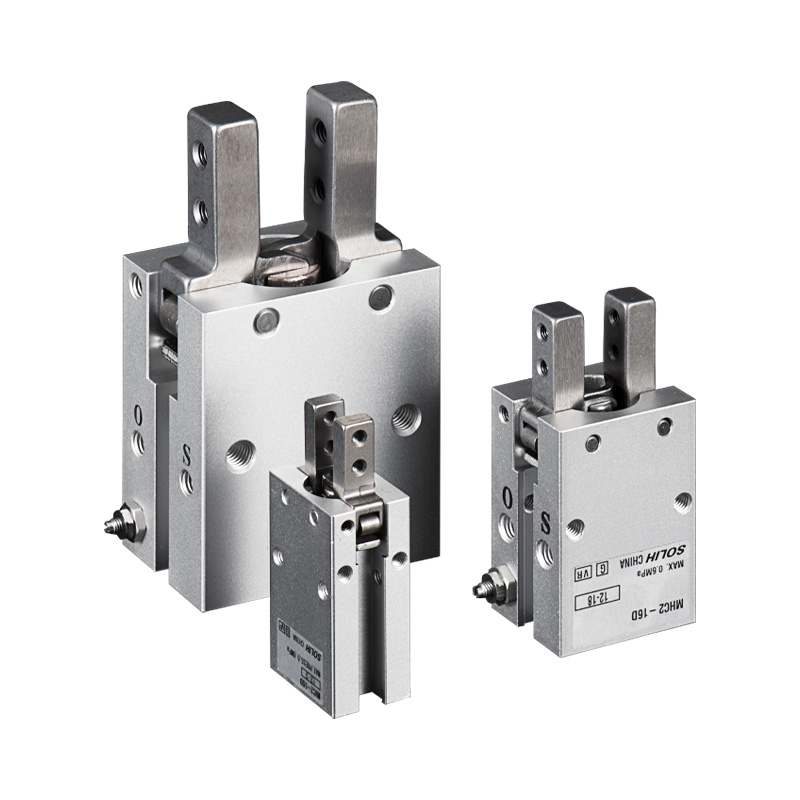

     SOLH MHC2 serija yra standartinis kampinis 2 žandikaulių pneumatinis griebtuvas. Varomi dvigubi stūmokliai, stumiantys svirties mechanizmą, žandikauliai sukasi aplink apatinį sukimosi tašką, o ne linijinę lygiagrečią eigą. Maksimalus žandikaulio pasukimo kampas: 30°. Galimi angos dydžiai: 6/10/16/20/25 mm. Du veikimo variantai: dvigubo veikimo (D) ir vieno veikimo normaliai atidaryto (S). Įmontuoti reguliuojami droselio vožtuvai greičio reguliavimui. Suderinamas su M9BW serijos magnetiniais jungikliais, skirtas atviros/uždarytos būsenos grįžtamajam ryšiui. Tiesioginis matmenų keitimas su importuotu MHC2

     MHZ2 lygiagrečiojo griebtuvo papildymas: MHZ2 = žandikaulių tiesinis poslinkis; MHC2 = sukamieji žandikauliai. Idealiai tinka siaurai giliai instaliavimo erdvei ir ruošinio sugriebimui iš išorės.

Išsami modelio kodavimo taisyklė

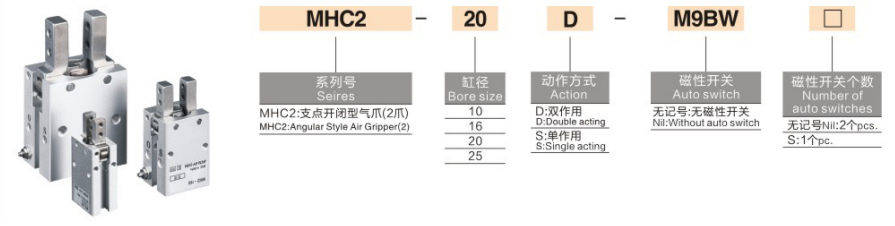

  1. Formatas: MHC2 – 16 D – □ – M9BW – □

     -- MHC2: serijos kodas, standartinis kampinis griebtuvas

     -- 16: skylės dydis: 6 / 10 / 16 / 20 / 25 mm

     -- Veikimo režimas

       * D: dvigubo veikimo – oro tiekimo spaustukai, atvirkštiniai oro išleidikliai; didelis suspaudimo momentas, universalus tipas

       * S: Vieno veikimo NE Įprastai atvira — Oro tiekimo spaustukai; spyruoklė automatiškai atleidžia ruošinį pjaunant oru

         Pastaba: Standartinis MHC2 NEGALIMA vienpusio veikimo normaliai uždaro (NC) varianto

     -- Vidurinis segmentas: korpuso parinktis (MHCA2 trumpo korpuso / galo prievado variantas; tuščias = standartinis šoninio prievado bazinis modelis)

     -- M9BW: magnetinis jungiklis

        * Tuščia = Nėra jungiklio (magnetinis žiedas iš anksto sumontuotas, rezervuota tik montavimo anga)

        * M9BW / M9BL = universalus kietojo kūno magnetinis jungiklis padėties atsiliepimui

     -- Priesaga: magnetinių jungiklių kiekis

        * Tuščia = 2 vnt standartiniai (aptikti ir spaustuko, ir atleidimo padėtį)

        * S = tik 1 vienas magnetinis jungiklis

  2. Standartinio užsakymo pavyzdys

    MHC2-16D-M9BW:MHC2 standartinis kampinis griebtuvas, skylė 16, dvigubo veikimo, 2vnt M9BW magnetiniai jungikliai, standartinis šoninis prievado korpusas.

Darbo principas ir pagrindiniai konkurenciniai pranašumai

  1. Sukamojo svirties svyravimo mechanizmas

     Žandikauliai sukasi aplink apatinį ašį. Atidarant žandikaulio galiukai išsiplečia į išorę. Puikiai tinka išoriniam tvirtinimui, kai lygiagrečiai griebtuvai gali sukelti mechaninius trukdžius dėl nepakankamo gylio erdvės. Svyravimo diapazonas: +30° ~ -10°.

  2. Simetrinė dviguba stūmoklio pavara

     Sukuria didelį suspaudimo momentą; abu nasrai siūbuoja sinchroniškai su subalansuota apkrova. Integruoti vienpusiai droselio vožtuvai, nereikia papildomų greičio reguliavimo jungiamųjų detalių norint reguliuoti atidarymo/uždarymo greitį.

  3. Žemo aukščio kompaktiškas korpusas

     Plono kontūro, puikiai tinka miniatiūriniam roboto galo efektoriui ir ankštai spintelei montuoti.

  4. Veikimas be alyvos

     Ilgai eksploatuojamas tepalas, užpildytas gamykloje, suderinamas su sausu filtruotu suslėgtu oru, skirtas nuolatiniam važiavimui.

  5. Magnetinės padėties aptikimas paruoštas

     Integruotas magnetinis žiedas, bendradarbiauja su M9BW jungikliais, kad perduotų žandikaulio būsenos signalą į PLC, kad būtų galima įvertinti ruošinio buvimą.

  6. Daugiakryptis montavimo pagrindas

     Kaiščių skylių ir srieginių tvirtinimo angų nustatymas apatiniame paviršiuje; palaikomas horizontalus ir vertikalus montavimas. Ant žandikaulių galima pritvirtinti išplėstinį pritaikytą tvirtinimo elementą.

Vieninga bendrųjų techninių specifikacijų lentelė

Suspaudimo momento lentelė @0,5 MPa (vienetas: N·m)

Pasirinkimo palyginimas: MHC2 kampinis griebtuvas VS MHZ2 lygiagretusis griebtuvas

Žingsnis po žingsnio pasirinkimo vadovas

  1. Veikimo režimo pasirinkimas

     -- 24 valandų nepertraukiamas masės automatizavimas, reikalaujantis maksimalaus suspaudimo momento → D dvigubo veikimo (pageidautina pagrindinė)

     -- Karšto presavimo / štampavimo stotys, automatinis atleidimas, kad būtų išvengta ruošinio suspaudimo praradus galią → S vieno veikimo NE

        MHC2 standartinė serija be NC maitinimo išjungimo sulaikymo tipo. Jei po elektros energijos tiekimo nutraukimo reikalingas nuolatinis tvirtinimas, pasirinkite MHZ2-C seriją.

  2. Sprendimas dėl darbo sąlygų

  ✅ Pirmenybę teikite MHC2, jei:

     -- Ribotas įrangos gylis; lygiagretus linijinis griebtuvas važiuojant trukdo rėmui

     -- Šoninio padavimo procesas, suimkite ruošinį nuo išorinio apskritimo

     -- Išorinis tvirtinimas mažiems plastikiniams korpusams, butelių kamšteliais, vamzdinėmis dalimis

     -- Mini robotui EOAT reikalingas itin plonas kompaktiškas griebtuvo kontūras

  ❌ Vietoj to pasirinkite MHZ2, jei:

     -- Ruošinį reikia stabiliai pritvirtinti centre be sukimo momento

     -- Reikalingas ilgas išplėstinis pritaikytas tvirtinimas (didelis sukimo momento susilpnėjimo pavojus)

     -- Itin aukštas pasikartojimo pozicionavimas ±0,01 mm yra privalomas

     -- Reikia nuolatinio maitinimo išjungimo (NC paprastai uždarytas).

  3. Signalo aptikimo parinktis

     -- Visiškai automatinė gamybos linija su PLC ruošinio identifikavimu → Įrengti M9BW magnetinius jungiklius

     -- Paprastas rankinis tvirtinimas be automatinės logikos → Pagrindinis modelis be jungiklių

Tipiški pramoninio pritaikymo scenarijai

     -- 3C automatika: išorinis plastikinių korpusų ir jungčių tvirtinimas, miniatiūrinis komponentų surinkimas

     -- Pakavimo mašinos: butelių kamštelių paėmimas, mažų medžiagų dėžučių perkėlimas į šoną

     -- Patikrinimo įrankiai: vamzdinių ir cilindrinių ruošinių išorinė padėtis

     -- Mini roboto galo efektorius, skirtas šoniniam paėmimui ir vietai uždaroje erdvėje

     -- Įpurškimo formavimo pagalbinė įranga: mikroplastiko dalių išardymas ir paėmimas

Standartinės suderintos pneumatinės grandinės

  1. 1 grandinė: bendrojo dvigubo veikimo griebtuvo grandinė

     AFC oro aptarnavimo įrenginys → 4V210 5/2 solenoidinis vožtuvas → PU6 vamzdelis → MHC2 kampinis griebtuvas (M9BW jungikliai prijungti prie PLC įvesties)

  2. 2 grandinė: vieno veikimo normaliai atvira saugos grandinė (automatinis atleidimas praradus galią)

     -- AR slėgio reguliatorius → 3 V 3/2 solenoidinis vožtuvas → MHC2-XXS vieno veikimo NO griebtuvas

Eksploatavimo ir priežiūros atsargumo priemonės

     -- Prieš srovę sumontuokite AF serijos 5 μm tikslumo oro filtrą; dulkės, patekusios į šarnyrinę jungtį, užstrigs.

     -- Sumažinkite armatūros išplėtimo ilgį; dėl ilgesnių tvirtinimo detalių smarkiai sumažėja jėgos ir ruošinio paslydimo rizika.

     -- Venkite ekscentriškai didelių apkrovų; vienašalė jėga pagreitina ašies kaiščių susidėvėjimą.

     -- Pamažu reguliuokite žandikaulio greitį įmontuotu droseliu; greitas smūgis dideliu greičiu sugadins ruošinius.

     -- Standartiniai sandarikliai nėra atsparūs stiprioms rūgštims, šarmams ir organiniams tirpikliams; fluoro gumos sandariklio pritaikyta versija korozinei aplinkai.

Vieno sakinio santrauka

     SOLH MHC2 pasukamas kampinis pneumatinis griebtuvas turi svirties sukamąjį žandikaulio mechanizmą su D/S veikimo režimais ir įmontuotu greičio droseliu, kompaktiškas žemas profilis, skirtas išorinės pusės apvyniojimui siauro gylio stotyse, suderinamas su M9BW magnetiniais jungikliais, plačiai naudojamas butelių dangteliams, plastikiniams korpusams ir mažų komponentų pakavimo įrangai.
