MHL2 serijos plačiai atsidarantis lygiagretus pneumatinis griebtuvas

Gamintojas: SOLH by Richge Technology

Produkto apžvalga

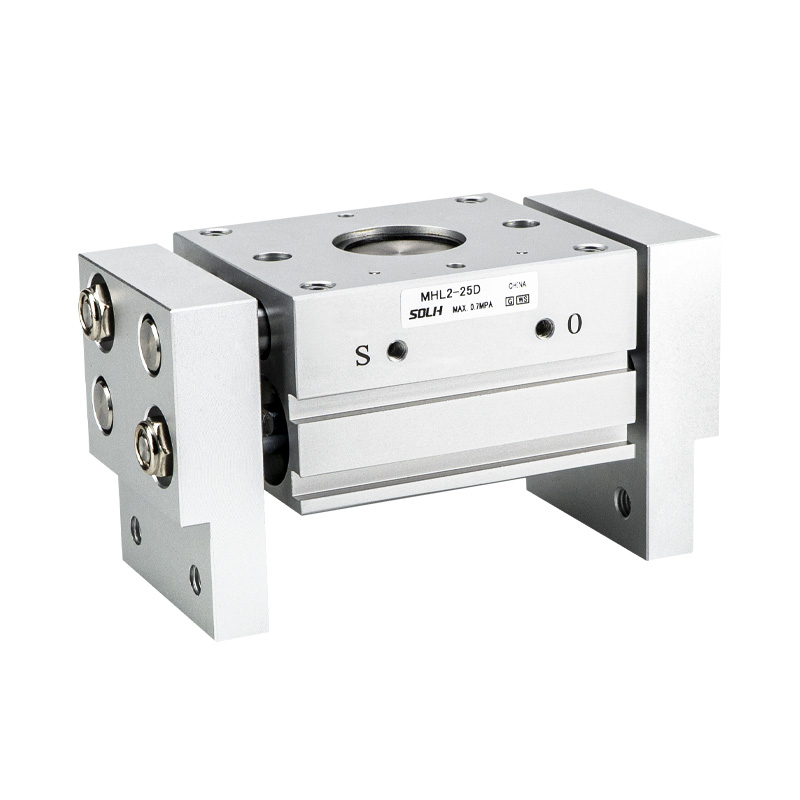

      SOLH MHL2 serija yra plataus eigos stelažas ir krumpliaratis sinchroninis lygiagretus griebtuvas. Pagrindiniai privalumai: galinga suspaudimo jėga, itin plati atidarymo eiga, didelis konstrukcijos tvirtumas ir universalios tvirtinimo galimybės. Tinka sunkiems ir dideliems ruošiniams transportuoti, plataus dydžio dalių sugriebimui ir didelės apkrovos lygiagrečiam fiksavimui. Plačiai naudojamas automatizuoto pakrovimo / iškrovimo, staklių ir pakavimo mašinose.

Pagrindinė struktūra ir veikimo principas

     -- Transmisija: krumpliaračio mechanizmas užtikrina sinchroninį žandikaulio judėjimą be poslinkio; Dviejų stūmoklių išdėstymas užtikrina stiprią suspaudimo jėgą kompaktiškuose kontūruose.

     -- Konstrukcija: aliuminio lydinio korpusas, nerūdijančio plieno žandikauliai, įmontuotas magnetinis žiedas. Visi besisukantys velenai turi alyva impregnuotus dervos guolius, integruotus dulkių valytuvų sandariklius, gerą atsparumą dulkėms ir ilgesnį tarnavimo laiką.

     -- Veikimo režimas: tik dvigubo veikimo (D), nėra vieno veikimo varianto. Integruotas reguliuojamas droselis sklandžiam greičio valdymui. Keturios magnetinio jungiklio tvirtinimo angos lanksčiam padėties aptikimo išdėstymui.

     -- Eigos pasirinkimas: 3 standartiniai judesiai vienoje angoje: D (trumpas) / D1 (vidutinis) / D2 (ilgas), suderinamas su išorinio skersmens užspaudimu ir vidinio skersmens sugriebimu įvairiems ruošinio pločiams.

     -- Padėties tikslumas: Pakartotinis padėties nustatymo tikslumas ± 0,1 mm, stabilus suspaudimas esant didelėms apkrovoms.

Išsami modelio kodavimo taisyklė

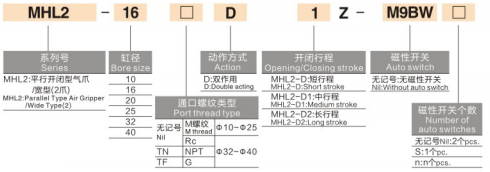

  1. Modelio pavyzdys: MHL2-32D2-TF-M9BW

  2. Standartinė užsakymo nuoroda

  MHL2-40D2-TF-M9BL Anga 40, ilga eiga D2, G sriegio prievadas, įmontuotas magnetas, M9B jungiklis su 3m laidu.

Universalios pagrindinės techninės specifikacijos

Eigos ir suspaudimo jėgos atskaitos lentelė (0,5 MPa, standartinis suspaudimo taškas)

⚠️ Pastaba: atskaitos gnybtų atstumas: 40mm ø10~25; 80 mm ø32 ~ 40. Efektyvi suspaudimo jėga mažėja, kai padidėja žandikaulio išsiplėtimas. Saugos koeficientas ≥1,5 turi būti rezervuotas atliekant apkrovos patikrą.

Pageidaujami MHL2 taikymo scenarijai

     -- Sunkūs / per dideli ruošiniai, kuriems reikia didelės suspaudimo jėgos ir plataus atidarymo eigos, pvz., sunkūs vamzdžiai, plokštės ir medžiagų padėklai

     -- Naudojimas, reikalaujantis sinchroninio lygiagretaus judėjimo be deformacijos, su lanksčiu kelių krypčių montavimo išdėstymu

     -- Atšiauriomis darbo sąlygomis (įrankių pakrovimas, liejimo dalių tvarkymas), kuriose yra daug dulkių, reikia patikimo atsparumo dulkėms ir ilgo tarnavimo laiko

     -- Sistemos, kurioms reikia ir išorinio skersmens suspaudimo, ir vidinio skersmens sugriebimo, suderinamos su kelių dydžių dalimis naudojant 3 taktų parinktis

Raktų pasirinkimo ir taikymo gairės

     -- Prieš pasirenkant angą, pirmiausia nustatykite apkrovą: apskaičiuokite reikiamą suspaudimo jėgą, atsižvelgdami į ruošinio svorį, žandikaulio ilgį ir saugos koeficientą ≥1,5, tada suderinkite atitinkamą kiaurymės dydį.

     -- Pasirinkite eigą pagal ruošinio plotį: prioritetų seka D (trumpas) → D1 (vidutinis) → D2 (ilgas), venkite perteklinio per didelio eigos.

     -- Padėties aptikimas: Įrengti D-M9□ serijos magnetinius jungiklius (NPN/PNP/nekontaktinius) grįžtamajam žandikaulių atidarymo/uždarymo ryšiui; keturios tvirtinimo angos leidžia lanksčiai išdėstyti.

     -- Montavimas ir prievadų konfigūracija: ø10 ~ 25 priimti M5 × 0,8; ø32~40 pasirinkite Rc1/8 su TN/TF/NPT sriegiu. Pasirinkite srieginį / per / šoninį tvirtinimo pagrindą pagal montavimo paviršių.

     -- Apsauga nuo dulkių ir priežiūra: standartinis integruotas dulkių grandiklis. Pridėkite -X85/-X86 dulkėms atsparią pasirinktinę versiją, skirtą daug dulkių aplinkai; reguliariai valykite guolius ir sandarinimo žiedus.

Vieno sakinio santrauka

     SOLH MHL2 stelažas ir krumpliaratis plataus eiga lygiagretus pneumatinis griebtuvas užtikrina didelę suspaudimo jėgą su trijų eigų parinktimis, įmontuota dulkėms atsparia konstrukcija ir daugiakrypčiu tvirtinimu, suderinama su išorinio ir vidinio skersmens griebtuvu, idealiai tinka sunkiems griebtuvams staklių pakrovimui, plokščių ir padėklų tvarkymo ir pakavimo automatizavimo įrangai.
