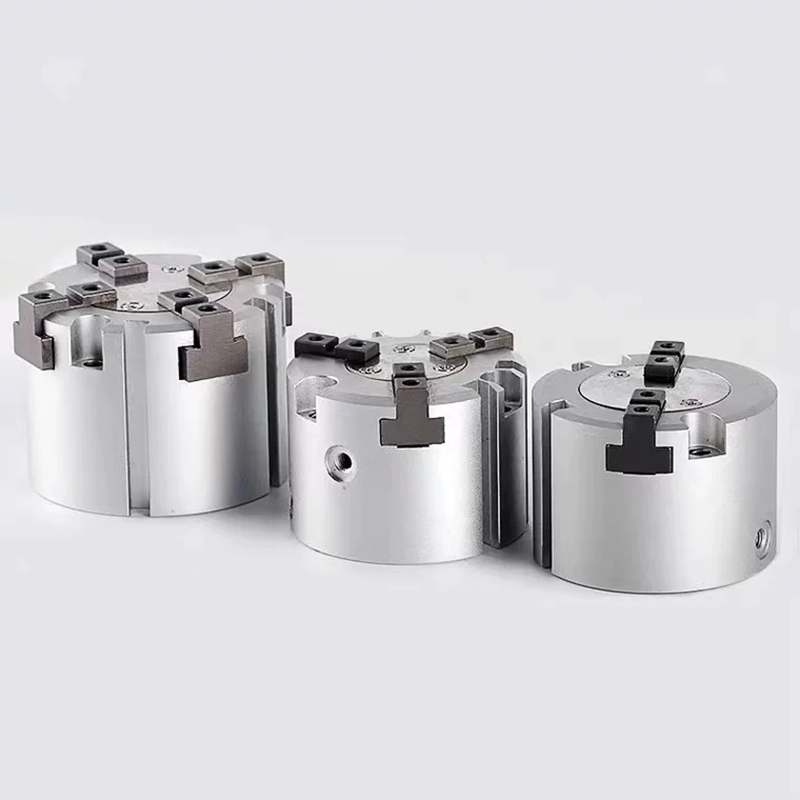

MHS3 / MHS4 serijos koncentrinis pneumatinis griebtuvas (tuščiaviduris centravimo griebtuvas)

Gamintojas: SOLH by Richge Technology

Serijos apžvalga

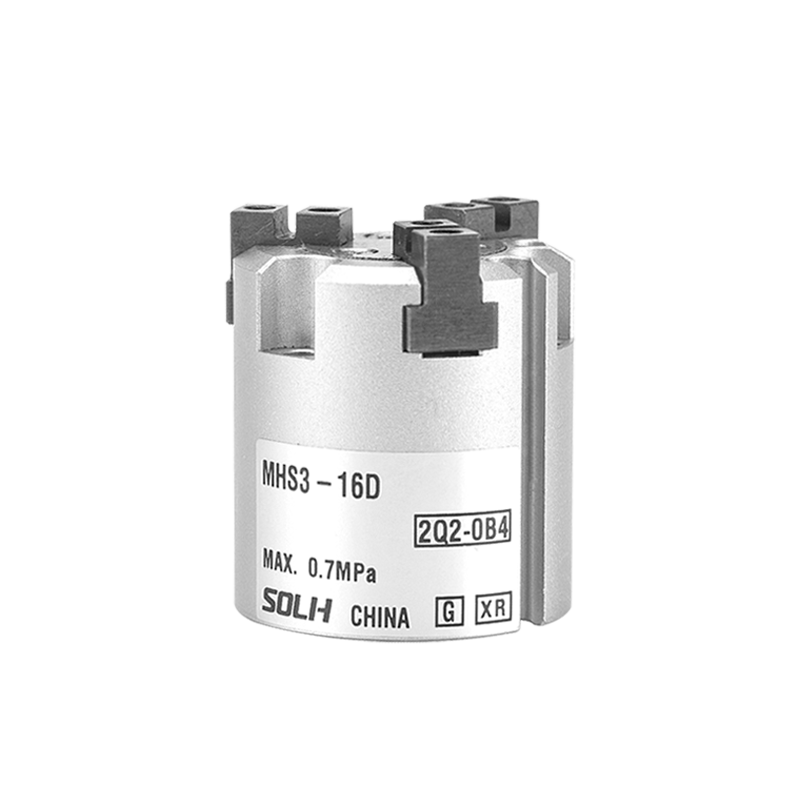

     -- MHS3: 3 žandikaulių koncentrinis lygiagretus griebtuvas, varomas pleišto kumšteliu. Skirtas tvirtinti velenus, diskus ir apvalius ruošinius, turinčius itin aukštą koaksialumą.

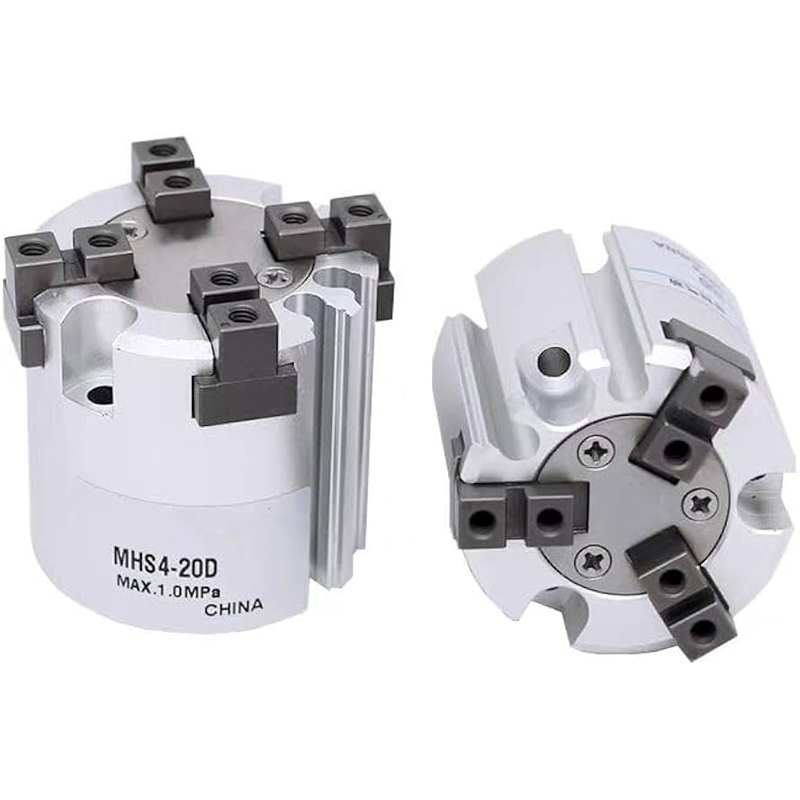

     -- MHS4: 4 žandikaulių stačiakampis lygiagretus griebtuvas, skirtas kvadratinėms, stačiakampėms ir netaisyklingoms sudedamosioms dalims, stabilus suspaudimas, apsaugantis nuo deformacijos ir pakrypimo.

     -- Važiavimo režimas: dvigubo veikimo (D) standartiškai; vieno veikimo normaliai uždarytas / normaliai atidarytas neprivalomas.

     -- Konstrukcija: Pleišto kumštelio transmisija, įmontuotas magnetinis žiedas, centrinė tuščiavidurė kiaurymė, didelio tvirtumo, atspari dilimui konstrukcija, veikimas be alyvos.

     -- Padėties tikslumas: Pakartotinis padėties nustatymo tikslumas ±0,01 mm, nuoseklus centrinės padėties nustatymas be poslinkio.

Pagrindiniai struktūriniai pranašumai

  1. Pleišto kumštelio didelio tikslumo savaiminis centravimas

     -- Visi žandikauliai sinchroniškai atsidaro ir užsidaro, dalijasi identišku centriniu tašku; apskritos dalys realizuoja automatinį centravimą be ekscentriškumo.

  2. Centrinė tuščiavidurė skylė

     -- Leidžia nukreipti oro vamzdelius, šviesolaidžius arba ežektorių kaiščius; tinka rankovių ruošiniams, veleno dalims ir perforavimo procesams.

  3. Kompaktiškas žemo profilio lengvas korpusas

     -- Mažas bendras aukštis, idealiai tinka tankiai montuoti ant roboto galo.

  4. Stiprus atsparumas šoninei jėgai

     -- Puikiai tinka presavimo, užkimšimo operacijoms ir staklių apkrovimui išorine apkrova.

  5. Integruotas magnetinis žiedas visų dydžių skylėms

     - Suderinamas su M9B / M9BW serijos magnetiniais jungikliais, kad būtų galima nustatyti visiškai atidarytą / visiškai uždarą būseną.

  6. Visas skylių diapazonas: φ16 / 20 / 25 / 32 / 40 / 50 / 63 / 80 / 100 / 125 mm

Išsami modelio pavadinimo taisyklė

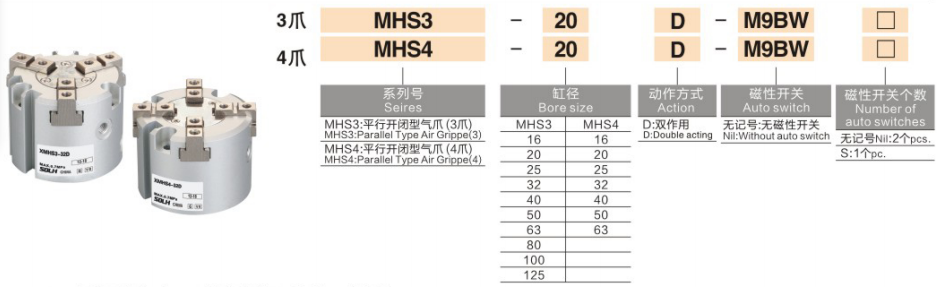

  1. Modelio pavyzdys: MHS3-32D-M9BW

  2. Standartinių užsakymų nuorodų pavyzdžiai

     -- MHS3-25D: 3 žandikaulio, φ25, dvigubo veikimo, be magnetinio jungiklio

     -- MHS4-40D-2M9B: 4 žandikaulio, φ40, dvigubo veikimo, su dviem M9B magnetiniais jungikliais

Bendrosios standartinės techninės specifikacijos (bandymo slėgis: 0,5 MPa)

  1. Bendrieji parametrai

     -- Darbinio slėgio diapazonas: 0,15 ~ 0,6 MPa

     -- Aplinkos temperatūra: -10 ~ 60 ℃ (nėra apledėjimo oro vamzdyne)

     -- Maksimalus veikimo dažnis: 120 ciklų per minutę

     -- Pakartotinis padėties nustatymo tikslumas: ±0,01 mm

     -- Tepimas: dizainas be alyvos, tinka švariai gamybos aplinkai

  2. Suspaudimo jėga ir vienos pusės eigos lentelė

Pasirinkimo palyginimas: MHS3 VS MHS4

Montavimo metodai ir tipiniai taikymo scenarijai

  1. Montavimo parinktys

     -- Tvirtinama galiniais varžtais + šoniniais padėties nustatymo kaiščiais, universalus roboto EOAT montavimui

     -- Centrinė kiaurymė leidžia išstumti išmetimo kaištį; palaiko tiek vidinį išsiplėtimą, tiek išorinį suspaudimą

  2. Tipiški pramoniniai pritaikymai

     -- Staklių pakrovimas ir iškrovimas: sugriebimo velenas ir diskiniai ruošiniai

     -- 3C elektronika: apvalūs gnybtai, kvadratiniai lustai, miniatiūrinis techninės įrangos valdymas

     -- Pakavimo pramonė: butelių korpusai, vamzdinės ir cilindrinės medžiagos padėties nustatymas

     -- Surinkimo ir prispaudimo procesai: guolių presavimas, veleno įvorės įdėjimas, koncentrinis surinkimas

Visa MHS šeimos produktų klasifikacija

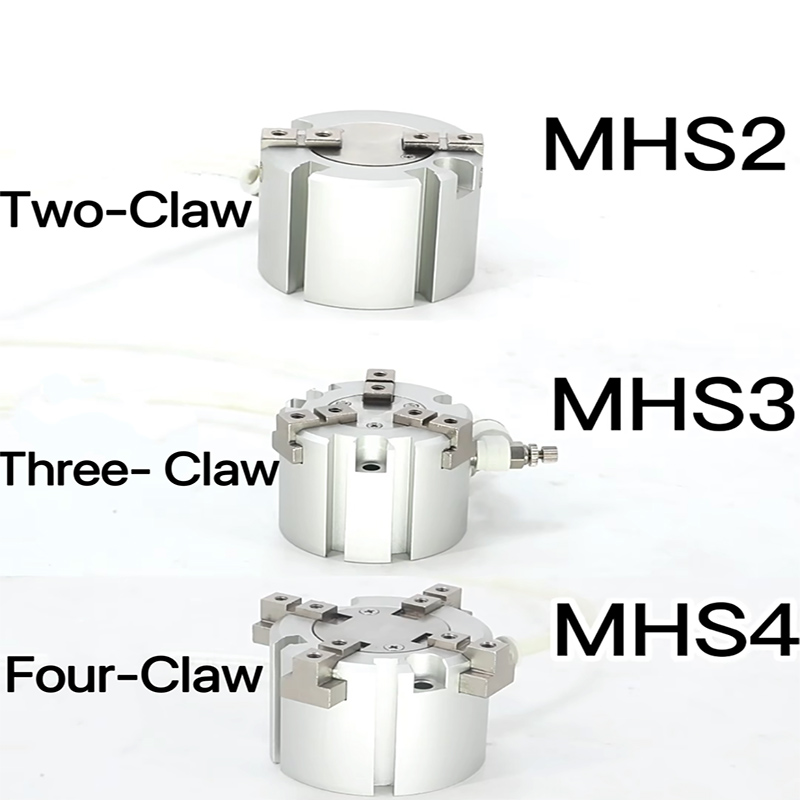

     -- MHS2: 2 lygiagretūs žandikauliai – plokščioms plokštėms ir plokštiems ruošiniams

     -- MHS3: 3 koncentriniai žandikauliai – tinkamiausias sprendimas visiems apvaliems komponentams

     -- MHS4: 4 stačiakampiai žandikauliai – tinkamiausias sprendimas kvadratinėms ir stačiakampėms dalims

     -- MHSJ3: su apsauga nuo dulkių – skirta dulkėtoms atšiaurioms dirbtuvėms

     -- MHSH3: prailginta tuščiavidurė kiaurymė – skirta nepertraukiamam apdirbimui

Vieno sakinio santrauka

     SOLH MHS3 3 žandikaulių ir MHS4 4 žandikaulių pleištinių kumštelių savaime centruojantys tuščiaviduriai pneumatiniai griebtuvai užtikrina ±0,01 mm didelio tikslumo koncentrinę padėtį su pasirenkama vieno / dvigubo veikimo konfigūracija ir centrine kiauryme, suderinama su M9 serijos magnetiniais jungikliais; MHS3, skirtas apskrito veleno / disko dalims, MHS4 kvadratiniams ir stačiakampiams komponentams, plačiai naudojamas staklių pakrovimo, 3C automatizavimo ir tikslaus presavimo surinkimo stotyse.
