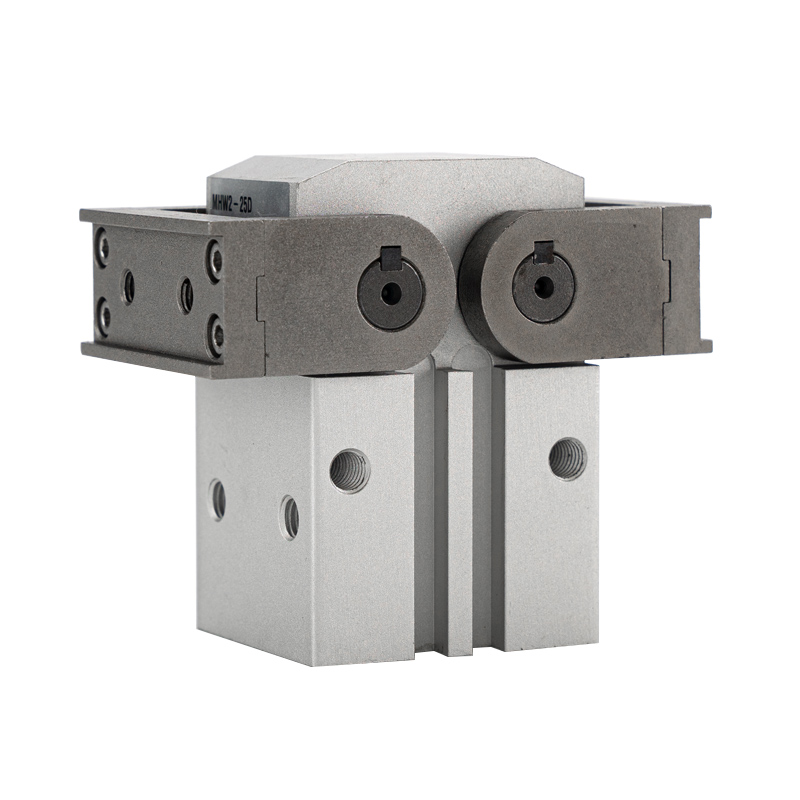

MHW2 serijos 180° stovo ir krumpliaračio svyruojantis pneumatinis griebtuvas

Gamintojas: SOLH by Richge Technology

Produkto apžvalga

     SOLH MHW2 serija yra stulpelis ir krumpliaratis varomas 2 žandikaulių pasukamas griebtuvas, kurio bendras atidarymo kampas yra 180°. Pagrindiniai privalumai: tikslus sinchroninis pavaros judėjimas, itin platus 180° posūkio kampas, erdvę taupantis kontūras, keturių pusių jutiklio tvirtinimo angos ir dulkėms atspari patvari konstrukcija. Plačiai pritaikytas ruošinio apvertimui, pakrovimui / iškrovimui, didelių dalių sugriebimui ir uždarose erdvėse, ir tampa pagrindiniu pasirinkimu, skirtu didelio kampo pasukamiesiems griebtuvams.

Pagrindinės struktūros ir dizaino ypatybės

     -- Veikimo principas: Cilindras stumia stelažą, kad pavarų krumpliaratį, kad suktųsi sinchroniškai; du nasrai siūbuoja simetriškai. Pavarų sujungimas užtikrina puikų sinchronizavimą, vienodą suspaudimo jėgą be poslinkio.

     -- Sūpynės charakteristika: kiekvienas žandikaulis sukasi iki 90°, bendras abipusis atsidarymas 180°. Visiškai atidaryti žandikauliai stovi statmenai cilindro korpusui ir užima mažiausią projekcijos erdvę, idealiai tinka tvarkyti medžiagas, kurioms reikia mechaninio poveikio.

     -- Korpuso išdėstymas: kvadratinis kieto anoduoto aliuminio korpusas su įmontuotu magnetiniu žiedu. Keturių pusių (viršuje / apačioje / kairėje / dešinėje) jutiklio grioveliai palaiko tiesioginį M9B / A93 magnetinių jungiklių montavimą, neribotą jutiklių išdėstymą.

     - Medžiaga ir apsauga: kietas oksidacijos cilindras, didelio stiprumo legiruotojo plieno žandikauliai ir dulkėms atspari sandarinimo konstrukcija. Siauras tarpas apsaugo nuo pašalinių medžiagų įsiskverbimo, užtikrina stabilų veikimą dulkėtomis dirbtuvės sąlygomis ir pailgina tarnavimo laiką.

     -- Veikimo režimas: dvigubo veikimo (D). Dviejų krypčių cilindro trauka varo pirmyn / atbulinės eigos pavarą, kad atsidarytų ir užsidarytų žandikaulis.

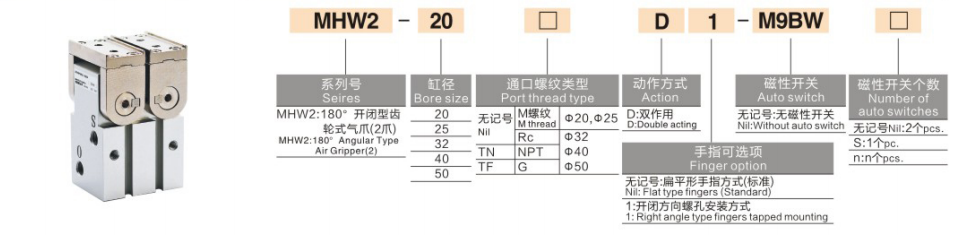

Išsami modelio kodavimo taisyklė

 1. Modelio pavyzdys: MHW2-32D-M9BW

  2. Standartinių užsakymų nuorodų pavyzdžiai

     -- MHW2-25D: 25 skylė, dvigubo veikimo pagrindinis modelis be magnetinio jungiklio

     -- MHW2-40D-M9B: anga 40, dvigubo veikimo su M9B magnetiniu jungikliu

Universalios pagrindinės techninės specifikacijos (0,5 MPa tiekimo slėgis)

Pagrindiniai konkurenciniai pranašumai

  1. 180° itin platus siūbavimo kampas ir puikus erdvės panaudojimas

     -- Žandikauliai stovi vertikaliai į kūną visiškai atsidarę, užima tik cilindro projekcinę erdvę, tinka siauroms stotims ir procesui, kai reikia vengti ruošinio ir apversti.

  2. Didelio tikslumo sinchroninė pavarų dėžė

     -- Krumpliastiebio ir krumpliaračio sujungimo pavara, sinchroninė paklaida ≤0,1°, subalansuotas simetriškas suspaudimas, veiksmingai apsaugo nuo ruošinio slydimo dėl vienašalės jėgos.

  3. 360° lankstus jutiklio išdėstymas

     -- Magnetinius jungiklius galima montuoti ant keturių korpuso paviršių, kad būtų galima stebėti padėtį visomis kryptimis, patogų montavimą ir paleidimą bet kokia montavimo kryptimi.

  4. Dulkėms atspari konstrukcija atšiauriai aplinkai

     -- Optimizuotas sandarinimas ir nedidelis vidinio tarpelio bloko dulkių patekimas; mechaninis tarnavimo laikas ≥5 milijonai ciklų, stabilus ilgalaikėms didelio ciklo automatizuotoms gamybos linijoms.

 Montavimo formos ir tipiniai pramoniniai pritaikymai

  1. Montavimo parinktys

     -- Ašinis horizontalus tvirtinimas: horizontalus tvirtinimas surinkimo linijos pakrovimui ir iškrovimui

     -- Išilginis vertikalus montavimas: Vertikalus ruošinio apvertimo stočių kėlimas

     -- Šoninis šoninis tvirtinimas: šoninis tvirtinimas siaurai uždarai įrangos erdvei

  2. Tipiniai taikymo scenarijai

     -- Elektronika ir buitinė technika: korpusų, plokščių ir didelių komponentų sugriebimas ir apvertimas

     -- Automobilių dalys: lempų korpusų, vidaus apdailos ir mažų liejinių transportavimas

     -- Logistika ir pakavimas: dėžių, padėklų ir statinių medžiagų tvarkymas

     -- Mašinų ir liejimo automatika: didelių ruošinių paėmimas iš staklių ir liejimo mašinų

Pasirinkimo palyginimas: MHW2 Gear Swing VS MHY2 Cam Swing VS MHT2 Perjungimo griebtuvas

3 žingsnių greito pasirinkimo vadovas

  1. Skylės pasirinkimas pagal ruošinio masę

     -- 20 ≤ 3 kg ； 25 = 3 ~ 5 kg ； 32 = 5 ~ 10 kg ； 40 = 10 ~ 15 kg ； 50 = 15 ~ 20 kg. Rezervas ≥30% apkrovos saugos marža.

  2. Posūkio kampo patikra

     -- Standartinis vieno žandikaulio pasukimo kampas 90°, bendras atidarymas 180°. Patvirtinkite pakankamą atstumą, kad atitiktumėte ruošinio matmenis ir išvengimo eigą.

  3. Konfigūracijos suderinimas

     -- Padėties signalo grįžtamasis ryšys: naudokite keturių pusių tvirtinimo angas su M9B serijos magnetiniais jungikliais, kad galėtumėte lanksčiai išdėstyti, neatsižvelgiant į montavimo kryptį.

     -- Dulkėta dirbtuvių aplinka: pirmenybę teikite MHW2 dėl puikios dulkėms atsparios sandarinimo struktūros.

Vieno sakinio santrauka

     SOLH MHW2 stelažas ir krumpliaratis 180° pasukamas pneumatinis griebtuvas naudoja sinchroninę pavarų dėžę su keturių pusių magnetinio jungiklio montavimu ir dulkėms atspariu sandarikliu, palaiko vidutinės apkrovos ruošinio apvertimą ir medžiagų tvarkymą; idealus vietą taupantis sūpynės griebtuvas pakavimo, automobilių ir bendrosios automatikos uždarose erdvėse.
