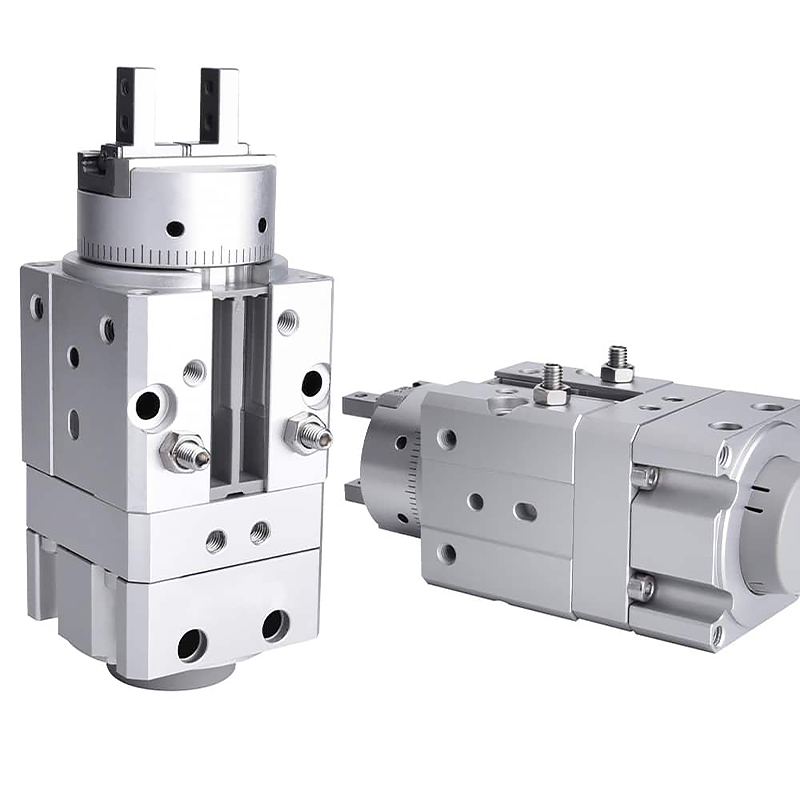

MRHQ serijos integruotas sukamasis griebtuvas (mentelės tipo, sugriebimo ir sukimosi viskas viename)

Gamintojas: SOLH by Richge Technology

Produkto apžvalga

     SOLH MRHQ serija yra integruota pavara, jungianti mentės tipo sukamąjį cilindrą ir lygiagrečią 2 žandikaulių griebtuvą. Pagrindiniai privalumai: itin kompaktiška integruota konstrukcija, standartiniai 90° / 180° posūkio kampai, tikslus ±10° kampo reguliavimas, 5 krypčių universalus tvirtinimas, greitas ir labai tikslus veikimas. Tai yra tinkamiausias sprendimas lengvos ir vidutinės apkrovos ruošinio tvirtinimui, apvertimui, perdavimo linijos krypties keitimui ir uždarose erdvėse. Pakeiskite diskretišką sukamojo stalo ir atskiro griebtuvo derinį, kad supaprastintumėte mechaninį išdėstymą.

Pagrindinė struktūra ir veikimo ypatybės

     -- Veikimo principas: integruotas sukamasis mentės blokas varo išėjimo veleną, suderintas su įmontuotu lygiagrečiu griebtuvu. Vientisa konstrukcija be papildomų jungiamųjų laikiklių.

     -- Integravimo pranašumai: bendras ilgis sutrumpintas ~ 20 %, palyginti su padalintu sukamuoju stalu + griebtuvu. Venkite siūbuoti ir netraukti vamzdelių / kabelių sukimosi metu, kad judėjimas būtų sklandesnis ir greitesnis atsakas.

     -- Posūkio kampo reguliavimas: standartinės 90° ir 180° versijos. Galiniai stabdymo varžtai leidžia reguliuoti ±10° (kiekviename gale ±5°), kad atitiktų kelių kampų padėties nustatymo reikalavimus.

     -- Lankstus montavimas: 5 tvirtinimo paviršiai (2 ašiniai galiniai paviršiai + 3 šoninės pusės). Viršuje/apačioje ir šoninių padėties kaiščių skylių nustatymas, kad būtų galima greitai centruoti ir lengvai surinkti.

     -- Medžiaga ir ilgaamžiškumas: kieto anoduoto aliuminio korpusas, dilimui atsparūs mentelių sandarikliai ir nerūdijančio plieno žandikauliai. Mechaninis tarnavimo laikas ≥5 milijonai ciklų, stabilus aukšto dažnio automatizuotoms linijoms.

     -- Suderinamumas su jutikliu: gamykloje sumontuotas magnetinis žiedas. Palaiko iki keturių magnetinių jungiklių: du sukamosios ribos aptikimui ir du žandikaulių atidarymo/uždarymo grįžtamajam ryšiui, kad būtų galima visiškai valdyti uždaros kilpos padėtį.

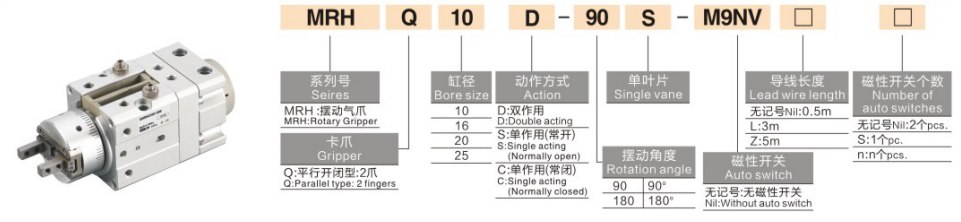

Išsami modelio kodavimo taisyklė

 1. Modelio pavyzdys: MRHQ16D-90S-M9B

  2. Standartinių užsakymų nuorodų pavyzdžiai

     -- MRHQ10D-90S: anga 10, dvigubo veikimo žandikaulis, 90° pasukimas, vienos mentės sukamasis blokas, be jungiklio

     -- MRHQ25D-180S-M9BW: 25 skylė, 180° pasukimas, įrengtas M9BW magnetinis jungiklis

Universalios pagrindinės techninės specifikacijos (bandymo slėgis: 0,5 MPa)

Pagrindiniai konkurenciniai pranašumai

  1. Kompaktiška „viskas viename“ konstrukcija, taupanti erdvę ir stabilus judėjimas

     -- Kombinuota sugriebimo ir sukimo funkcija sumažina bendrą matmenį, pašalina kabelio/vamzdelio pasipriešinimą sukimosi metu, idealiai tinka siauroms įrangos ertmėms.

  2. Standartinis 90° / 180° siūbavimas su tiksliu kampo derinimu

     -- Reguliuojamas ±10° sukimosi diapazonas, tinka ruošinio apvertimui, krypties perkėlimui ir kelių kampų padėties nustatymo procesams.

  3. 5 krypčių montavimas + tiksli vietos nustatymo konstrukcija

     -- Ašinis ir šoninis daugiapakopis montavimas, iškyšų ir kaiščių skylių nustatymas supaprastina centravimą ir sutrumpina paleidimo laiką.

  4. Aukšto dažnio ir didelio tikslumo lengvoms/vidutinėms apkrovoms

     -- Žandikaulio pakartojimo tikslumas ±0,01 mm, žandikaulio cikliškumas iki 180 cpm; skirtas ruošiniams, sveriantiems 0,1–5 kg.

  5. Daugiataškis jutiklio stebėjimas PLC blokavimui

     -- Galima sumontuoti iki keturių magnetinių jungiklių, kad vienu metu būtų galima stebėti sukimosi ribines padėtis ir žandikaulių atidaryto/uždarymo būseną automatiniam nuosekliam valdymui.

Montavimo metodai ir tipiniai pramoniniai pritaikymai

  1. Montavimo parinktys

     -- Ašinis horizontalus montavimas: ruošinio krypties keitimas surinkimo linijose

     -- Išilginis vertikalus montavimas: staklių apkrova aukštyn žemyn ir sukimosi veiksmas

     -- Šoninis šoninis tvirtinimas: šoninis suėmimas ir apvertimas uždarose vietose

  2. Tipiniai taikymo scenarijai

     -- 3C ir elektronika: telefonų korpusų, baterijų dangtelių ir miniatiūrinių tikslių komponentų suėmimas ir apverčiamas

     -- Automobilių komponentai: vidaus plastikinių dalių, guminių elementų ir mažų liejinių perkėlimas

     -- Pakavimas ir logistika: mažų dėžių, padėklų ir maišelių medžiagų krypties keitimas

     -- Bendroji automatika: stoties perjungimas, 180° ruošinio apsisukimas ir padėties nustatymo mazgas

3 žingsnių greito pasirinkimo vadovas

  1. Skylės pasirinkimas pagal ruošinio masę

     -- 10 ≤ 1 kg ； 16 = 1 ~ 2 kg ； 20 = 2 ~ 3 kg ； 25 = 3 ~ 5 kg. Išlaikykite mažiausiai 30% saugos ribą.

  2. Posūkio kampo patvirtinimas

     -- 90° apykaitai pasirinkite 90S; pasirinkite 180S, jei norite apversti 180°. Pasirinkite MRHQ, jei reikia tiksliai sureguliuoti eigos eigą.

  3. Konfigūracijos suderinimas

     -- Uždarojo kontūro padėties valdymas: įdiekite keturis M9 serijos magnetinius jungiklius, kad galėtumėte stebėti sukimosi ir žandikaulio būseną.

     -- Riboto įrengimo išdėstymas: pirmenybę teikite integruotam MRHQ modeliui, o ne padalintam sukamajam stalui + griebtuvui.

Vieno sakinio santrauka

     SOLH MRHQ mentelės tipo integruotas sukamasis griebtuvas sujungia lygiagretų žandikaulių suspaudimą ir sukimosi sukimąsi į vieną kompaktišką įrenginį su standartiniu 90°/180° reguliuojamu posūkio kampu, 5 krypčių tvirtinimu ir suderinamumu su keliais jutikliais; puikus lengvos ir vidutinės apkrovos sprendimas, skirtas ruošinio apvertimui, pakrovimui / iškrovimui ir krypties perkėlimui uždarose automatinėse gamybos linijose.
