MSZ serijos trijų padėčių sukamasis cilindras | Rack & Pinion pneumatinė pavara

Gamintojas: SOLH by Richge Technology

1. Produkto apžvalga ir pagrindinės padėties nustatymas

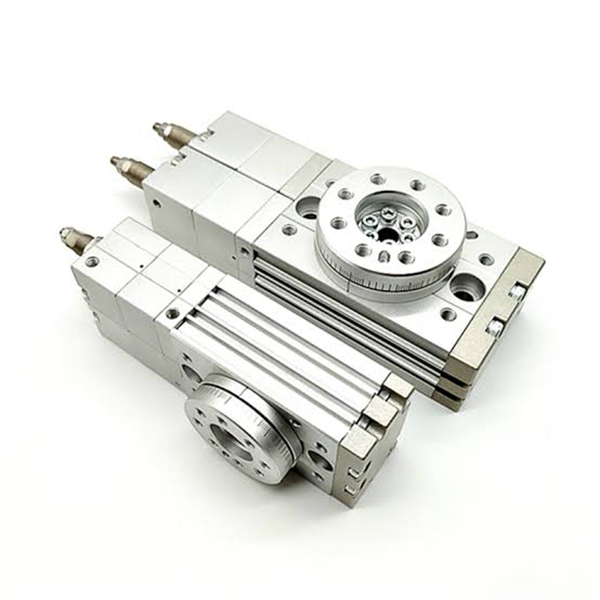

  SOLH MSZ serija yra profesionalus krumpliaračio sukamojo stalo cilindras, specialiai sukurtastrijų padėčių padėties nustatymas. Jis turi unikalią kairiojo/vidurinio/dešinio (0° / vidurio stabdymo / 180°) trigubo stabdymo funkciją, išsprendžiančią padėties nustatymo skausmo tašką, kurio standartiniai dviejų padėčių sukamieji cilindrai negali sustabdyti vidurio eigos. Valdomas vienu 5/3 krypčių vidutinio slėgio solenoidiniu vožtuvu be dviejų vožtuvų grandinės konfigūracijos, tai labai supaprastina pneumatinės sistemos išdėstymą. Vidurinėje padėtyje galima tiksliai reguliuoti ±10°, o abiejuose galuose galima nustatyti 0–95° kampą, todėl tai yra optimalus pneumatinis sprendimas ruošinio nukreipimui, rūšiavimui, kelių stočių indeksavimui ir scenarijams, kuriems reikalingas privalomas tarpinis padėties nustatymas.

  1.1 serijos greito pasirinkimo šerdis

Pagrindinio produkto padėties nustatymas: Atlieka tikslų trijų sustojimų pasukimą 0° (kairėn) → Vidurio (Centras) → 180° (dešinėn) su reguliuojama tarpine padėtimi, kad atitiktų lanksčios padėties nustatymo keliais kampais poreikius.

2. Pagrindiniai techniniai parametrai (SOLH standartas)

  2.1 Pagrindinės specifikacijos

     • Angos dydis: 10/20/30/50

     • Veikimo režimas: Dvigubo veikimo, dviejų stelažų ir krumpliaračio, trijų padėčių vidurinis sustabdymas

     • Darbinis slėgis: 0,2 ~ 1,0 MPa (guminio buferio tipas); 0,2–0,6 MPa (hidraulinio buferio tipas)

     • Slėgio įrodymas: 1,05 MPa

     • Darbinė temperatūra: 0 ℃ ~ 60 ℃ (nėra užšalusios aplinkos)

     • Svyravimo kampas: 0–95° vienam galui, bendras reguliuojamas kampas 0–190°

     • Vidurio sustojimo reguliavimas: ±10° tikslus derinimas pagal centrinę padėtį

     • Padėties nustatymo tikslumas: ±0,02 mm (MSZA didelio tikslumo tipas); ±0,05 mm (MSZB pagrindinis tipas)

     • Tepimo režimas: Savaiminio tepimo veikimas be alyvos

     • Prievado sriegis: M5×0,8 (10/20 skylės); M8 × 1,25 (30/50 kiaurymė)

  2.2 Išvesties sukimo momentas ir leistina apkrova (0,5 MPa)

  2.3 Buferio energijos sugerties pajėgumas

3. Struktūrinės savybės ir trijų padėčių darbo principas

  3.1 Pagrindiniai struktūriniai pranašumai

     • Dviejų stovų ir dviejų stūmoklių vidurinio sustojimo konstrukcija: Pritaikoma dvigubo stovo pavaros mechanizmas ir nepriklausoma vidurinio stabdymo stūmoklio konstrukcija, pašalina atstumą ir sukuria stabilų ir pastovų sukimo momentą trijų padėčių perjungimo metu.

     • Integruotas sukamojo stalo dizainas: Įrengtos pozicionavimo kaiščio skylės, skirtos tiesioginiam ruošinio tvirtinimui, pasižymi dideliu tvirtumu ir paprastu bei greitu montavimu be papildomų tvirtinimo detalių.

     • Centrinė tuščiavidurė skylė: Įmontuota centrinė kiaurymė (Ø6 ~ Ø12), leidžianti tvarkingai praeiti oro vamzdžius ir elektros laidus, įgyvendinant integruotus laidus ir vamzdynus.

     • Nepriklausomas kampo reguliavimas: Įrengti profesionalūs reguliavimo varžtai, palaikantys nepriklausomą kairiojo / dešiniojo ribinių kampų ir vidurinės stabdymo padėties koregavimą, leidžiantį lanksčiai kalibruoti kampą.

     • Standartiniai magnetinio jungiklio lizdai: Standartiniai rezervuoti grioveliai abiejose pusėse, suderinami su D-M9B ir D-A93 magnetiniais jungikliais, realiuoju laiku aptinkantys tris kairiosios/vidurinės/dešinės padėties automatiniam signalo susiejimui.

  3.2 Trijų padėčių valdymo principas (pagrindinis pranašumas)

   MSZ serijai reikia tikvienas 5/3 krypčių vidutinio slėgio solenoidinis vožtuvas Norint realizuoti trijų padėčių perjungimą, nereikia dviejų vožtuvų ar sudėtingų oro kontūrų perjungimo, o tai supaprastina sistemos struktūrą ir sumažina bendrą įrangos kainą.

     1. Kairė padėtis (0°): Solenoidinio vožtuvo kairiosios stoties oro įsiurbimo anga, vienos pusės oro tiekimas ir atbulinės pusės išmetimas, varantis sukamąjį stalą, kad tiksliai užsifiksuotų 0° kairėje ribinėje padėtyje.

     2. Dešinė padėtis (180°): Solenoidinio vožtuvo dešinioji oro įsiurbimo vieta, atvirkštinis oro grandinės veiksmas, sukamasis stalas sukamas ir užsifiksuoja 180° dešinėje ribinėje padėtyje.

     3. Vidurinė sustojimo padėtis (M): Solenoidinio vožtuvo vidurinė stotis, abiejose cilindro pusėse yra slėgis vienu metu. Sukamasis stūmoklis palaiko jėgos pusiausvyrą, o nepriklausomas vidurinio stabdymo stūmoklis stumia ir užfiksuoja stalą iš anksto nustatytoje vidurinėje padėtyje, užtikrindamas stabilų tarpinį padėtį.

4. Užpildykite modelio pavadinimo taisykles

  Tipinis modelio kodas: MSZB20-R-M9BL

5. Atrankos taisyklės ir tipinės programos

  5.1 Atrankos pirmumo taisyklės

     1. Pirmiausia nustatykite paklausą: Pasirinkite MSZ seriją darbo sąlygoms, kurioms reikalingas trijų padėčių (kairė/vidutinė/dešinė) stabdymas; MSQ/HRQ dviejų padėčių sukamieji cilindrai netaikomi.

     2. Tikslus suderinimas: pasirinkite MSZA didelio tikslumo tipą, jei norite daug pasikartojančių padėties nustatymo scenarijų; pasirinkite ekonomišką MSZB pagrindinį tipą bendriems universaliems scenarijams.

     3. Greičio ir apkrovos suderinimas: pritaikyti -R hidraulinio buferio tipą dideliu greičiu, didelės apkrovos ir didelio smūgio veikimui; Standartinio guminio buferio pakanka mažo greičio ir lengvos apkrovos veikimui.

     4. Krovinio patvirtinimas: Griežtai įsitikinkite, kad tikroji radialinė apkrova, ašinė apkrova ir lenkimo momentas yra mažesni už leistinas vertes, kad išvengtumėte strigimo ir padėties nukrypimų.

  5.2 Tipiniai taikymo scenarijai

     • Ruošinio nukreipimas ir rūšiavimas: Įdiekite vidurinę padėtį ir paskirstykite medžiagą kairėje/dešinėje su 0°/90°/180° kelių kampų perjungimu.

     • Kelių stočių indeksavimas: Trijų padėčių perjungimas automatizuotoms surinkimo, aptikimo ir proceso perdavimo stotims.

     • Ruošinio apvertimas ir vairavimas: Visiškas stabilus apvertimas ir vairavimas per 0° → vidurį → 180° laipsnišką pasukimą.

     • Elektronika ir pakavimo automatika: Taikoma butelio dangtelio užveržimui, drožlių padėties nustatymui, kelių kampų gaminių aptikimo ir tikslios pakavimo įrangai.

6. MSZ ir MSQ pagrindinių skirtumų palyginimas

Vieno sakinio santrauka

     SOLH MSZ serijos trijų padėčių stelažas ir krumpliaračio sukamasis cilindras pasiekia išskirtinį kairiojo/vidurinio/dešiniojo trigubo stabdymo padėties nustatymą su paprastu vieno vožtuvo valdymu, reguliuojamu viduriniu kampu ir dideliu pakartojimo tikslumu, tai yra profesionalus pritaikytas sprendimas automatizuotai rūšiavimo, indeksavimo ir kelių kampų padėties nustatymo įrangai.
