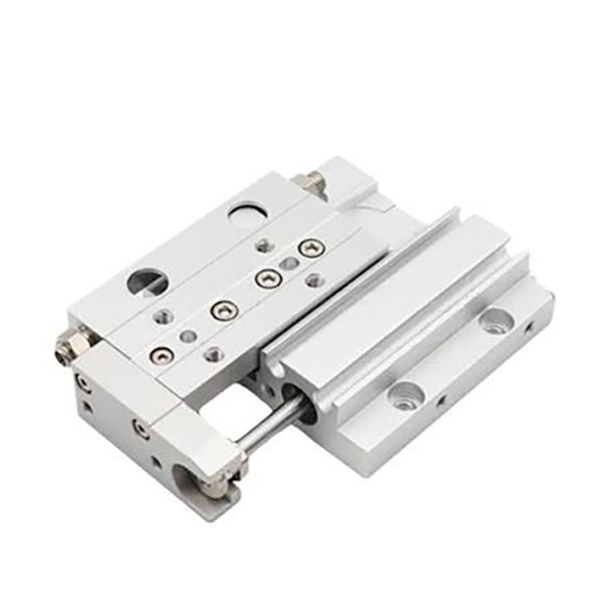

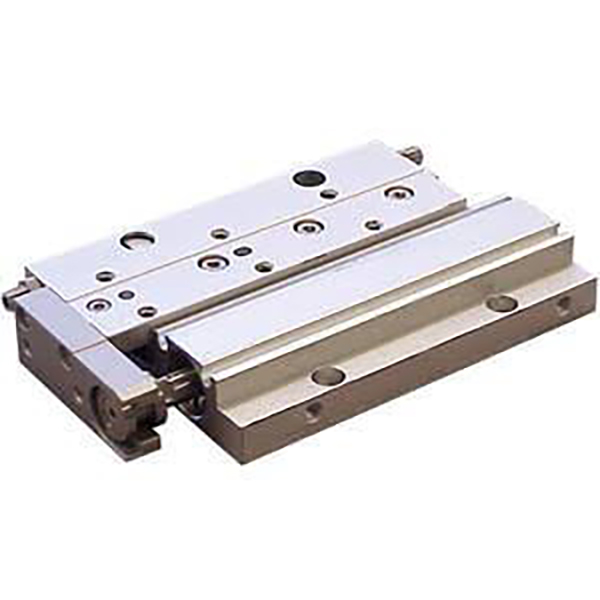

MXF serijos itin plonas didelio standumo pneumatinis stumdomas stalas

Gamintojas: SOLH by Richge Technology

Produkto apžvalga

     SOLH MXF serija – tai itin plonas, didelio standumo, ilgo eigimo pneumatinis stumdomas stalas, skirtas ribotam aukščiui automatikos įrangai. Dėl lygiagrečio cilindrinio ir kryžminio ritinėlio kreipiamojo bėgio išdėstymo, dvipusės viršutinės / apatinės tvirtinimo konstrukcijos ir vidutinės apkrovos keliamosios galios pasiekiamas itin mažas korpuso aukštis, kuris yra 40 % plonesnis nei įprastos tos pačios specifikacijos MXS slydimo. Stabilus vidutinio tikslumo padėties nustatymas, sklandus veikimas ilgomis eigomis ir aukšto dažnio ciklinis ilgaamžiškumas yra pagrindinis žemo profilio slydimo sprendimas, skirtas tiksliam medžiagų tvarkymui, surinkimui ir stočių perjungimui kompaktiškose automatizuotose sistemose.

Pagrindinės padėties nustatymas ir struktūrinės savybės

     -- Dvigubo veikimo vairavimo struktūra: Pritaikomas stabilus dvigubo veikimo veikimas, kurio kiaurymės dydis svyruoja nuo φ8 iki φ20 mm, užtikrina patikimą vidutinės apkrovos galią 20–180 N, puikiai atitinkančią vidutinio sunkumo tikslaus valdymo scenarijus.

     -- Lygiagretus cilindro ir kryžminio ritinėlio kreiptuvo dizainas: Kreipiantis bėgis ir cilindras yra išdėstyti lygiagrečiai, atskiriant apkrovos guolį nuo stūmoklio koto sandarinimo judėjimo. Ši konstrukcija užtikrina didelį standumą, mažą trintį, veikia be tarpų ir itin sklandų linijinį judėjimą.

     -- Itin plonas žemo profilio korpusas: Kėbulo aukštis tik 16–27 mm, 40 % mažesnis nei lygiaverčių MXS modelių. Tai optimalus pasirinkimas itin mažam prošvaisui ir itin kompaktiškam įrangos išdėstymui.

     --Patikimas vidutinio tikslumo našumas: Užtikrina 0,03 mm bėgimo lygiagretumą, 0,05 mm vertikalumą ir ± 0,02 mm pakartotinio padėties nustatymo tikslumą, visiškai atitinka standartinius vidutinio tikslumo automatikos padėties nustatymo reikalavimus.

     -- Dvipusis didelio tikslumo montavimas: Įrengtos viršutinės kiaurymės ir apatinės srieginės skylės, taip pat tikslios padėties nustatymo kaiščių skylės. Palaiko teigiamą ir atvirkštinį montavimą, garantuojantį aukštą pakartotinio montavimo tikslumą po išmontavimo ir surinkimo.

     -- Lankstus vamzdynas ir jutiklių montavimas: Suderinamas su skersiniais ir ašiniais dvikrypčiais vamzdynais. Įmontuotas magnetinis žiedas su paslėptu slydimo grioveliu, skirtas magnetinio jungiklio montavimui, taupantis montavimo vietą be konstrukcinių trukdžių.

     -- Reguliuojamos eigos ir kelių buferių parinktys: Standartiniai poliuretano buferiai abiejuose galuose stabiliam amortizavimui. Turi 5 mm reguliuojamą eigą kiekviename gale (10 mm bendras standartinis kirpimo diapazonas), pasirenkama X11 specifikacija 15 mm itin ilgam tikslui reguliuoti ir pasirenkami hidrauliniai buferiai, skirti aukšto dažnio smūgių scenarijams.

Išsami modelio kodavimo taisyklė

   1. Modelio pavyzdys: MXF12-50-M9BW

   2. Standartinių užsakymų nuorodų pavyzdžiai

     -- MXF8-20: standartinis modelis be jungiklio, 8 mm anga, 20 mm eiga, dvigubo veikimo

     -- MXF20-100-2M9B: 20 ​​mm anga, 100 mm ilgio eiga, dvigubi magnetiniai jungikliai dvikrypčiai padėties stebėjimui

     -- MXF16-75-X11: 16 mm anga, 75 mm eiga, 15 mm išplėstinis eigos reguliavimas

Pagrindinės techninės specifikacijos (@0,5 MPa, dvigubo veikimo)

Pagrindinis našumas ir produkto pranašumai

     -- Itin plona, ​​kompaktiška konstrukcija, itin taupanti erdvę: Ypatingai žemo 16–27 mm korpuso aukščio, 40 % plonesnio nei MXS serijos, puikiai prisitaiko prie itin mažos prošvaisos įrangos ir tankaus modulinio išdėstymo scenarijų, kai įprastų čiuožyklų montuoti negalima.

     -- Didelis tvirtumas ir stabilus ilgas eigos veikimas: Kryžminis ritininis kreiptuvas su integruotu monolitiniu korpusu pašalina bėgimo tarpus ir deformacijas. Jis palaiko stabilų veikimą be drebėjimo ne ilgiau kaip 100 mm eigos ir aukšto dažnio važiavimo dviračiu sąlygomis.

     -- Dvipusis tvirtinimas su dideliu prisitaikymu: Palaiko viršutinės kiaurymės tvirtinimą ir apatinės srieginės skylės montavimą, suderinamas tiek su teigiamu, tiek su atvirkštiniu tvirtinimu. Įrengtos tikslios padėties nustatymo kaiščių skylės, užtikrinančios aukštą pakartojimo tikslumą po pakartotinio išmontavimo ir surinkimo.

     -- Lankstus reguliuojamas eiga ir kelių stočių pritaikymas: Standartinis 5 mm tikslus reguliavimas kiekviename gale (10 mm bendras kirpimo diapazonas). Pasirenkama X11 specifikacija suteikia 15 mm išplėstinį eigos reguliavimą, atitinkantį tikslius eigos kalibravimo reikalavimus kelių stočių automatizuotiems procesams.

     -- Be alyvos ir ilgas tarnavimo laikas, reikalaujantis mažai priežiūros: Mažos trinties sandarinimas ir be alyvos veikimo konstrukcija, kurios eksploatavimo laikas viršija 5 milijonus ciklų. Jis tinka tiek švarioje pramoninėje aplinkoje, tiek įprastoms automatizuotoms gamybos linijoms su minimaliais kasdienės priežiūros reikalavimais.

Montavimo metodai ir tipiniai taikymo scenarijai

   1. Dvigubi montavimo būdai

     -- Viršutinis montavimas: Tvirtinama per viršutinę per skylutes su viršutinės apkrovos išdėstymu. Suderintas su padėties nustatymo kaiščiais, kad būtų galima tiksliai nustatyti padėtį ir išlaikyti stabilų apkrovą.

     -- Apatinis montavimas: Tvirtinama per apatines sriegines angas, skirtas tiesioginiam įrangos montavimui ant paviršiaus. Pasižymi tvirtu surinkimu ir idealiai tinka montuoti atvirkštiniu būdu.

   2. Tipiški pramoniniai pritaikymai

     -- 3C elektronikos pramonė: Ekrano laminavimas, modulių valdymas, PCB plokščių perkėlimas, aptikimo stoties perjungimas ir tikslus elektroninių komponentų padėties nustatymas.

     -- Tiksli surinkimo automatika: mažų dalių presavimas, gnybtų surinkimas, varžto fiksavimo tvirtinimo įtaisas ir lengvo įrankio ciklinis veikimas.

     -- Pakavimo mašinos: Medžiagų stūmimas, pjovimo įrankių varymas, etikečių laminavimas ir medžiagų pervežimas trumpais atstumais.

     -- Bendroji automatikos įranga: Įrangos durų korpuso stumdomas, gamybos linijos stoties perjungimas ir vidutinės apkrovos aukšto dažnio ciklinis linijinis važiavimas.

MXF vs MXH vs MXS | Žemo profilio ir kompaktiškos skaidrių lentelės palyginimas

Trijų žingsnių greito pasirinkimo vadovas

   1. Skylės dydžio pasirinkimas pagal apkrovą: Derinkite skylės skersmenį pagal ruošinio svorį: φ8 ≤ 2kg, φ12=2~5kg, φ16=5~10kg, φ20=10~15kg. Rezervuokite ne mažesnę kaip 50% apkrovos atsargą, kad užtikrintumėte stabilų ilgalaikį veikimą.

   2. Insulto patvirtinimas: Standartinis eiga svyruoja nuo 10 mm iki 100 mm. Pirmenybę teikite MXF serijai ilgo eigos scenarijams (≥50 mm); pasirinkite MXH seriją, skirtą trumpo ir aukšto dažnio važiavimo dviračiu sąlygoms.

   3. Konfigūracijos atitikimas:
     --  Padėties aptikimas: Su dviem M9B magnetiniais jungikliais tiksliam dvikrypčio eigos padėties stebėjimui.

     -- Tikslus smūgio reguliavimas: Reguliariam naudojimui rinkitės standartinį -X10 (5 mm apipjaustymas); pasirinkite -X11 (15 mm išplėstinis apipjaustymas) tiksliam kelių taktų kalibravimui.

     --  Buferio optimizavimas: naudoti standartinius poliuretano buferius įprastiniam darbui; atnaujinkite į hidraulinius buferius aukšto dažnio smūgio ir triukšmo mažinimo scenarijams.

Vieno sakinio santrauka

     SOLH MXF serijos itin plonas didelio standumo pneumatinis stumdomas stalas pasižymi 40 % mažesniu kėbulo aukščiu nei MXS, didelio tvirtumo kreiptuvu, dvipusiu tvirtinimu ir ilgo eigos vidutinės apkrovos stabilumu, kuris yra labai ekonomiškas pagrindinis sprendimas, skirtas riboto aukščio kompaktiškam automatizavimui ir vidutinio tikslumo aukšto lygio valdymui.
