MXJ serijos itin kompaktiškas didelio tikslumo pneumatinis stumdomas stalas

Gamintojas: SOLH by Richge Technology

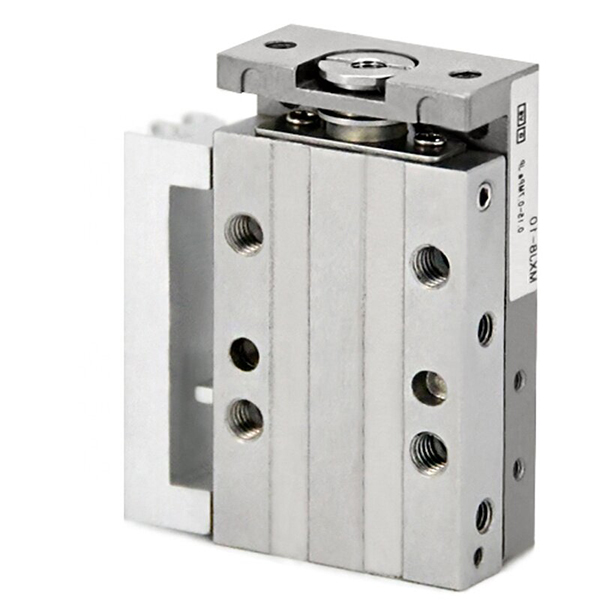

Produkto apžvalga

     SOLH MXJ serija yra itin miniatiūrinis, didelio tikslumo pneumatinis stumdomas stalas, skirtas mikro tikslumo linijiniam vairavimui. Dėl itin kompaktiško ploto, mikronų lygio padėties nustatymo tikslumo, lengvos konstrukcijos ir kelių krypčių montavimo suderinamumo, jis puikiai pritaikytas uždarose erdvėse automatizuotoms stotims, įskaitant 3C elektroninį apdorojimą, tikslią aptikimą, mikro surinkimą ir aukšto dažnio trumpo eigos ciklines operacijas. Jis naudojamas kaip pagrindinė didelio tikslumo mikro linijinė pavara miniatiūriniams automatizavimo scenarijams.

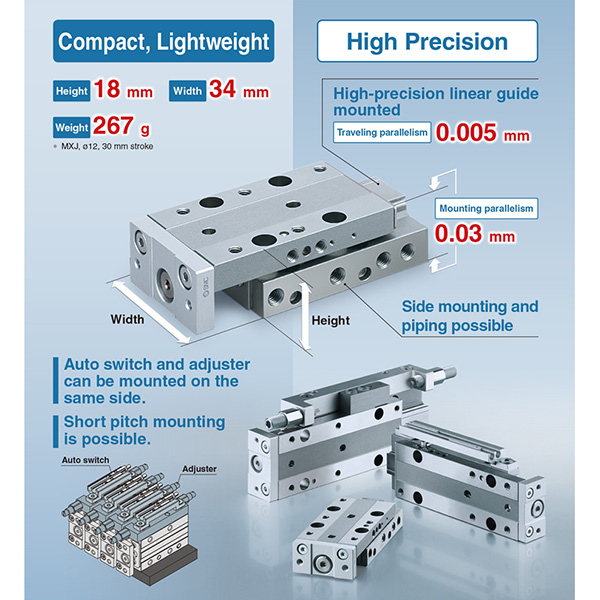

Pagrindinės struktūros ir dizaino ypatybės

     -- Pavaros režimas: dvipusis veikimas, kiaurymės dydis φ4,5/6/8/12/16 mm, apimantis nuo mikro iki lengvos apkrovos diapazoną nuo 5 iki 50 N.

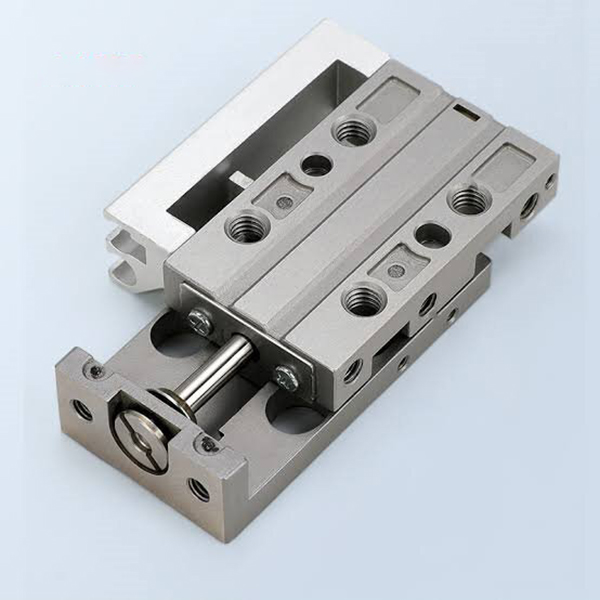

     - Aukščiausios kokybės struktūra: pritaikytas martensitinis nerūdijančio plieno korpusas ir integruotas linijinis rutulinis kreipiamasis bėgelis. Laikančioji konstrukcija yra izoliuota nuo stūmoklio strypo sandarinimo judėjimo, todėl užtikrinamas didelis tvirtumas ir ypač maža trinties veikimas.

     - Mikronų lygio tikslumas: važiavimo lygiagretumas 0,005 mm, montavimo lygiagretumas 0,03 mm, vertikalumas 0,01 mm, užtikrinantis itin stabilų tikslią padėties nustatymą sudėtingiems procesams.

     -- Itin kompaktiškas dydis: itin plonas korpuso dizainas, tik 10 mm aukščio φ4,5 kiaurymių modeliui ir 18 mm aukščio φ12 kiaurymių modeliui, 30–50 % mažesnis nei lygiaverčiai MXQ stumdomi stalai, maksimaliai išnaudojant vietą tankaus išdėstymo stotims.

     -- Lankstus tvirtinimas iš kelių pusių: palaiko viršutinį, apatinį ir šoninį tripusį montavimą su tikslios padėties nustatymo kaiščių angomis, prisitaikant prie įvairių ribotų ir tankių įrangos išdėstymų.

     -- Suderinamumas su universaliu jutikliu: standartiškai įrengtas su dvigubais magnetinio jungiklio grioveliais. Modeliuose, kurių eiga ≥5 mm, galima sumontuoti 2 M9B magnetinius jungiklius. Simetriška konstrukcijos konstrukcija leidžia vietoje pakeisti kairįjį / dešinįjį jungiklius ir vamzdynus.

     -- Reguliuojamas buferis ir ribojimas: Standartinis dviejų galų guminis buferis triukšmui ir smūgiams sumažinti; pasirenkami vieno galo/dviejų galų metaliniai eigos ribotuvai su reguliuojamu 0–5 mm eigos diapazonu itin tiksliam padėties nustatymui.

Išsami modelio kodavimo taisyklė

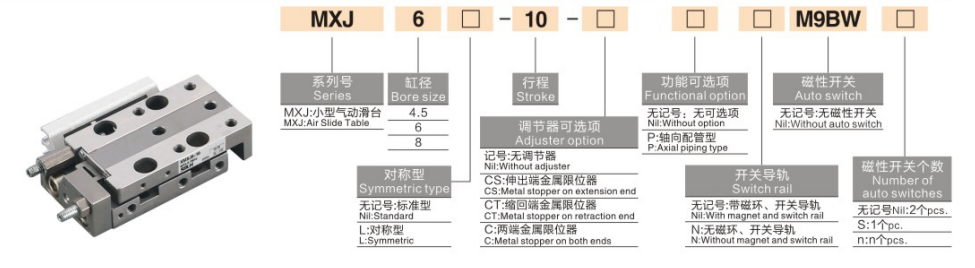

   1. Modelio pavyzdys: MXJ6-10-CS-M9B

   2. Standartinių užsakymų nuorodų pavyzdžiai

     -- MXJ4.5-5: standartinis tipas, be magnetinio jungiklio, anga 4,5 mm, eiga 5 mm, dvigubo veikimo

     -- MXJ8-15-B-2M9B: skylė 8 mm, eiga 15 mm, dviejų galų metalinė riba, 2 vnt M9B magnetiniai jungikliai

     -- MXJ12-20-L: simetriškas, anga 12 mm, eiga 20 mm, apverčiamas šoninis vamzdynas

Pagrindinės techninės specifikacijos (@0,5 MPa, dvigubo veikimo)

   1. Mikro specifikacijos (φ4,5 / φ6 / φ8)

   2.Mažos specifikacijos (φ12 / φ16)

Pagrindiniai konkurenciniai pranašumai

   1. Mikronų lygio itin didelis tikslumas ir stabilumas

     -- Integruotas vientisas apdirbimas, suporuotas su didelio tikslumo linijiniu rutuliniu kreipiamuoju bėgeliu, užtikrina pakartotinį padėties nustatymo tikslumą ±0,01 mm ir itin mažą lygiagretumo paklaidą, visiškai atitinkančius griežtus mikro aptikimo ir tikslaus padėties nustatymo procesų tikslumo reikalavimus.

   2. Itin kompaktiškas ir erdvę taupantis dizainas

     -- Itin plona ir itin trumpa korpuso struktūra, minimalus tik 10 mm aukščio. Tripusis montavimo dizainas prisitaiko prie itin siauros vertikalios ir horizontalios erdvės, sutaupo daugiau nei 40 % montavimo vietos, palyginti su įprastais stumdomais stalais, idealiai tinka tankioms automatizuotoms gamybos linijoms.

   3. Lengvas ir aukšto dažnio greitas atsakas

    -- Optimizuota nerūdijančio plieno lengva konstrukcija (40 ~ 500 g) efektyviai sumažina judesio inerciją. Veikimo greitis svyruoja nuo 50 iki 500 mm/s, palaikantis stabilų aukšto dažnio veikimą per 300 ciklų per minutę (cpm), kad būtų padidintas gamybos efektyvumas.

   4. Veikimas be alyvos ir itin ilgas tarnavimo laikas

     -- Priima mažai trinčiai nusidėvėjimui atsparų sandarinimą ir be alyvos dizainą, suderinamą su švariomis dirbtuvėmis ir šiek tiek riebiomis pramoninėmis aplinkomis. Patvari konstrukcijos konfigūracija užtikrina daugiau nei 5 milijonų ciklų tarnavimo laiką ir ilgalaikį stabilų veikimą, nereikalaujantį priežiūros.

   5. Simetrinė apverčiama konstrukcija, skirta lanksčiam montavimui

     - Simetriška oro prievado ir jungiklio griovelio struktūra leidžia vietoje kairėje / dešinėje keisti vamzdynus ir jutiklių montavimą, pašalinant krypties apribojimus ir žymiai pagerinant derinimo ir konstrukcijos pritaikymo lankstumą vietoje.

Montavimo formos ir tipiniai pritaikymai

   1. Montavimo būdai

     -- Montavimas viršuje: fiksuotas per skylutes su tikslios padėties nustatymo kaiščių skylėmis, tinka ruošinio viršuje montuoti ir didelio tikslumo padėties nustatymo scenarijus.

     -- Tvirtinimas apačioje: tvirtinamas per apatines sriegines skylutes, stabilus ir patikimas, tinka standartiniam įrangos paviršiniam montavimui.

     -- Šoninis montavimas: tvirtinamas per šonines sriegines skylutes, puikiai tinka įrangai su ribota vertikalia erdve ir tankiu lygiagrečiu kelių čiuožyklų išdėstymu.

   2. Tipiniai taikymo scenarijai

     -- 3C elektronika: lustų tvarkymas ir perkėlimas, fotoaparato objektyvo fokusavimas, mikrokomponentų laminavimas, mygtukų ilgaamžiškumo bandymas

     - Tikslus aptikimas: zondo padėties nustatymas, tikslus CCD kameros judėjimas, mikro matmenų matavimas, optinis tikslus kalibravimas

     -- Mikro surinkimas: automatinis varžtų fiksavimas, gnybtų užspaudimas, tikslus komponentų įdėjimas, miniatiūrinis sraigto varymas

     -- Medicininė įranga: mikro siurblio tikslumo valdymas, miniatiūrinis vožtuvo perjungimas, mažų prietaisų teleskopinis padėties nustatymas

3 žingsnių greito pasirinkimo vadovas

   1. Skylės pasirinkimas pagal apkrovą

     -- φ4,5 ≤ 0,5 kg / φ6 = 0,5 ~ 1 kg / φ8 = 1 ~ 2 kg / φ12 = 2 ~ 5 kg / φ16 = 5 ~ 8 kg. Pasirūpinkite ne mažiau kaip 50 % apkrovos saugos ribos stabiliam tikslumo darbui.

   2. Insulto patvirtinimas

     -- Standartinis eigos diapazonas: 5–50 mm. Pirmenybę teikite trumpiems smūgiams (5–20 mm) aukšto dažnio darbo sąlygoms, kad užtikrintumėte didesnį tikslumą ir veikimo stabilumą.

   3. Konfigūracijos atitikimas

     -- Padėties stebėjimas: Įrenkite 2 M9B magnetinius jungiklius, skirtus dvikrypčiai eigos padėties grįžtamajam ryšiui.

     -- Tikslumo ribojimas: pasirinkite dviejų galų metalo ribą (B), kad būtų galima tiksliai nustatyti 0–5 mm reguliuojamą eigos padėtį.

     -- Tvirtinimo pritaikymas: pasirinkite šoninį tvirtinimą, jei norite tankiai išdėstyti stotį, o apatinį montavimą standartiniam paviršiniam montavimui.

Vieno sakinio santrauka

     SOLH MXJ serijos itin kompaktiškas didelio tikslumo pneumatinis stumdomas stalas pasižymi mikronų lygio padėties nustatymo tikslumu, lanksčiu trijų pusių tvirtinimu, lengvu aukšto dažnio valdymu ir pasirenkamais reguliuojamais metaliniais ribotuvais, kurie yra ekonomiškai efektyvi tiksli mikro linijinė pavara, plačiai naudojama 3C elektronikoje, tiksliojo surinkimo ir automatikos aptikimo, mikro aptikimo įrangoje.
