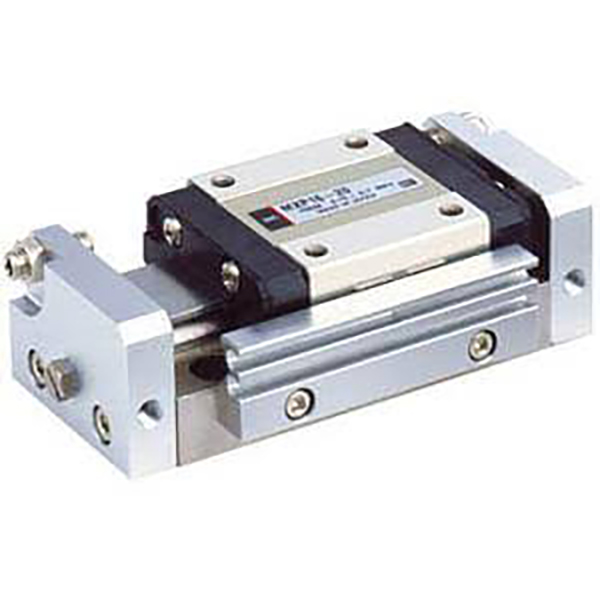

MXP serijos itin didelio tikslumo kompaktiškas pneumatinis stumdomas stalas

MXP serijos itin didelio tikslumo kompaktiškas pneumatinis stumdomas stalas

Gamintojas: SOLH by Richge Technology

Produkto apžvalga

     SOLH MXP serija yra aukščiausios klasės itin didelio tikslumo kompaktiškas pneumatinis stumdomas stalas, sukurtas griežtiems mikro padėties nustatymo scenarijams. Dėl įmontuoto cilindrinio kreipiamojo bėgelio konstrukcijos ir integruoto nerūdijančio plieno korpuso jis užtikrina mikronų lygiagretumą, itin mažą sukimosi paklaidą ir išskirtinį tvirtumą. Palaikantis dviejų krypčių vamzdyną ir aukšto dažnio stabilų važiavimą dviračiu, jis puikiai tinka 3C tiksliam surinkimui, optiniam aptikimui ir didelio tikslumo mikrokomponentų padėties nustatymui, tarnauja kaip aukščiausios kokybės modelis sudėtingoms miniatiūrinėms linijinio vairavimo programoms.

Pagrindinės struktūros ir dizaino ypatybės

     --  Vairavimo režimas: Dviejų krypčių veikimas, kiaurymės dydis φ6/8/10/12/16 mm, apimantis lengvą 10–120 N apkrovą.

     -- Integruota Premium struktūra: Su įmontuotu cilindriniu linijiniu kreipiamuoju bėgeliu ir vientisu martensitiniu nerūdijančio plieno korpusu. Atraminis mechanizmas yra visiškai izoliuotas nuo stūmoklio strypo sandarinimo judėjimo, todėl pasiekiamas ypatingas tvirtumas ir minimali trintis.

     -- Itin aukšto tikslumo klasė: Eigos lygiagretumas 0,004 mm, montavimo lygiagretumas 0,02 mm, sukimosi tikslumas ±0,03° (φ6/8/10) / ±0,04° (φ12/16), užtikrinantis pramonėje pirmaujantį itin stabilų ir tikslų padėties nustatymą.

     -- Itin kompaktiškas siauras korpusas: Korpuso aukštis tik 17–23 mm, 10–20 % siauresnis nei MXJ lygiaverčiai modeliai, todėl itin tankus išdėstymas itin siaurose darbo vietose.

     -- Dviejų krypčių vamzdynų lankstumas: Palaiko tiek šoninius, tiek ašinius vamzdynus su vietoje perjungiamu išdėstymu, pritaikytu įvairiems vamzdyno maršruto reikalavimams vietoje.

     -- Universalus jutiklių suderinamumas: Standartiniai dvigubi magnetinių jungiklių grioveliai leidžia sumontuoti 2 M9B magnetinius jungiklius patikimam dvikrypčiui padėties stebėjimui.

     -- Kelių lygių buferis ir ribojimas: Standartiniai dviejų galų guminiai buferiai triukšmui ir smūgiams sumažinti; pasirenkami vieno/dviejų galų metaliniai eigos ribotuvai, taip pat hidraulinio buferio parinktis φ8 ir aukštesniems modeliams su reguliuojamu 0–5 mm eigos diapazonu, kad būtų galima itin tiksliai valdyti padėtį.

Išsami modelio kodavimo taisyklė

   1. Modelio pavyzdys: MXP8-15-B-M9BW

   2. Standartinių užsakymų nuorodų pavyzdžiai

     --  MXP6-5: standartinis tipas, be magnetinio jungiklio, anga 6 mm, eiga 5 mm, dvigubo veikimo

     --  MXP10-20-B-2M9B: anga 10 mm, eiga 20 mm, dviejų galų metalinė riba, 2 vnt M9B magnetiniai jungikliai

     -- MXP12-25-D: skylė 12 mm, eiga 25 mm, metalinė riba, suderinama su ašiniais vamzdžiais

Pagrindinės techninės specifikacijos (@0,5 MPa, dvigubo veikimo)

Pagrindiniai konkurenciniai pranašumai

   1. Itin aukšto mikronų lygio tikslumas ir stabilumas
     - Pasižymi itin mažu 0,004 mm eigos lygiagretumu ir ±0,03° sukimosi tikslumu, kartu su ±0,01 mm pakartojamu padėties nustatymo tikslumu. Jis pašalina mikrodrebėjimą ir padėties nukrypimus, visiškai atitinka griežtus optinio aptikimo, mikrokomponentų laminavimo ir didelio tikslumo testavimo procesų tikslumo reikalavimus.

   2. Integruota cilindro konstrukcija ir itin siauras kompaktiškas korpusas
     -- Cilindras įtaisytas kreipiamojo bėgio konstrukcijoje, todėl korpuso plotis sumažėja 10–20 %, palyginti su MXJ modeliais. Inovatyvus dviejų krypčių šoninis / ašinis vamzdynų dizainas leidžia lanksčiai perjungti vietoje, sprendžiant dujotiekio išdėstymo apribojimus itin siaurose tankiose stotyse.

   3. Didelis tvirtumas ir ilgas tarnavimo laikas
     -- Vieno gabalo martensitinio nerūdijančio plieno korpusas ir integruota kreipiamojo bėgelio konstrukcija užtikrina puikų atsparumą deformacijai ir konstrukcijos tvirtumą. Pritaikytas be alyvos ir mažos trinties sandarinimo dizainas, suderinamas su švariomis dirbtuvėmis ir lengvosios pramonės aplinka, todėl eksploatavimo laikas nereikalauja daugiau nei 5 milijonus ciklų.

   4. Aukšto dažnio sklandus veikimas
     -- Aukščiausios kokybės mažos trinties sandarinimas ir didelio tikslumo rutulinis kreipiamasis bėgis užtikrina itin sklandų judėjimą. Veikimo greitis svyruoja nuo 50 iki 500 mm/s, palaiko stabilų aukšto dažnio važiavimą didesniu nei 350 cpm greičiu be mikčiojimo ar virpėjimo, idealiai tinka ilgalaikėms trumpalaikėms pasikartojančioms padėties nustatymo užduotims.

   5. Lankstus kelių scenų diegimo pritaikymas
     -- Palaiko viršutinį, apatinį ir šoninį tripusį tvirtinimą su tikslios padėties nustatymo kaiščių angomis. Simetrinė oro angos struktūra leidžia vietoje pakeisti kairiojo ir dešiniojo vamzdynus, visiškai pažeidžiant krypties apribojimus ir prisitaikant prie įvairių įrangos konstrukcijų.

Montavimo formos ir tipiniai pritaikymai

   1. Montavimo būdai

     -- Viršutinis montavimas: Fiksuotas per skylutes su tikslaus padėties nustatymo kaiščio skylėmis, tinkamas ruošinio viršuje montuoti ir didelio tikslumo padėties nustatymo scenarijus, kai reikia nulinio poslinkio.

     --  Apatinis montavimas: Tvirtinama per apatines sriegines skyles su stabilia ir patikima konstrukcija, tinka standartinei įrangai montuoti paviršiuje ir fiksuotam linijiniam važiavimui.

     --  Šoninis montavimas: Fiksuota per šonines sriegines skylutes, puikiai tinka įrangai su ribota vertikalia erdve ir tankiu lygiagrečiu kelių slydimo elementų išdėstymu.

   2. Tipiniai taikymo scenarijai

     --  3C elektronika: lustų montavimas ir sujungimas, objektyvo modulio fokusavimas, itin tikslus mikrokomponentų padėties nustatymas, zondo ciklo bandymas

     --  Optinė įranga: CCD kameros tikslumo judėjimas, optinio objektyvo tikslus kalibravimas, lazerio padėties nustatymas, didelio tikslumo aptikimo platformos vairavimas

     --  Mikro tikslumo surinkimas: Miniatiūrinis automatinis varžtų fiksavimas, gnybtų užspaudimas, tikslus komponentų įdėjimas, didelio tikslumo sraigto valdymas

     -- Medicinos įranga: Tikslus mikro siurblio valdymas, miniatiūrinis vožtuvo tikslus perjungimas, mažų prietaisų teleskopinis padėties nustatymas

Skaidrių lentelės pasirinkimo palyginimas: MXP vs MXJ vs MXQ

3 žingsnių greito pasirinkimo vadovas

   1. Skylės pasirinkimas pagal apkrovą
     -- φ6 ≤ 1 kg / φ8 = 1 ~ 2 kg / φ10 = 2 ~ 4 kg / φ12 = 4 ~ 6 kg / φ16 = 6 ~ 10 kg. Norėdami užtikrinti stabilų ir tikslų veikimą, rezervuokite ne mažesnę kaip 50 % apkrovos saugos ribą.

   2. Insulto patvirtinimas Standartinis eigos diapazonas: 5–30 mm. Pirmenybę teikite trumpiems smūgiams (5–20 mm), kai dirbate aukšto dažnio sąlygomis, kad išlaikytumėte didesnį padėties nustatymo tikslumą ir veikimo stabilumą.

   3. Konfigūracijos atitikimas

      --  Padėties stebėjimas: Įrenkite 2 M9B magnetinius jungiklius, skirtus realiuoju laiku dvikrypčio eigos padėties grįžtamajam ryšiui.

     -- Tikslumo ribojimas ir buferis: pasirinkite dviejų galų metalo ribą (B), kad būtų galima tiksliai nustatyti 0–5 mm reguliuojamą padėtį; pasirinkite hidraulinį buferį φ8 ir didesniems modeliams, kad sumažintumėte aukšto dažnio poveikį.

     --  Vamzdynų pritaikymas: pritaikykite ašinius vamzdynus itin siaurai erdvei, o šoninius vamzdynus pagal įprastus standartinius montavimo scenarijus.

Vieno sakinio santrauka

     SOLH MXP serijos itin didelio tikslumo pneumatinis stumdomas stalas turi 0,004 mm itin mažą lygiagretumą, minimalią sukimosi paklaidą, įmontuotą integruotą kreipiamąjį bėgelį, dviejų krypčių perjungiamą vamzdyną ir pasirenkamą hidraulinį buferį, kuris yra aukščiausios kokybės didelio tvirtumo mikro linijinė pakopa optiniam aptikimui, itin tiksliam 3C automatiniam surinkimui.
