MXQ serijos pneumatinė skaidrių lentelė | Recirkuliacinis rutulys vadovas / Ekonomiškas tipas

Gamintojas: SOLH by Richge Technology

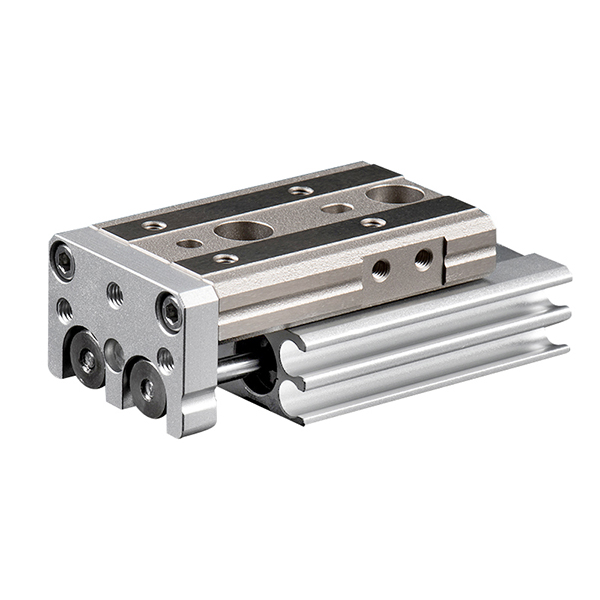

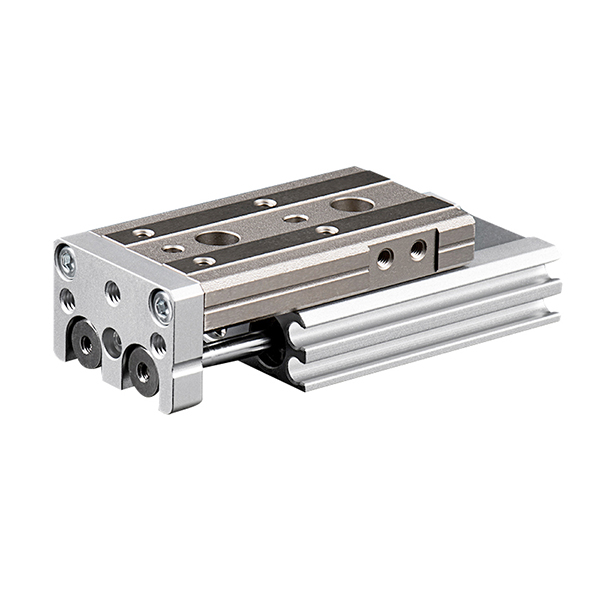

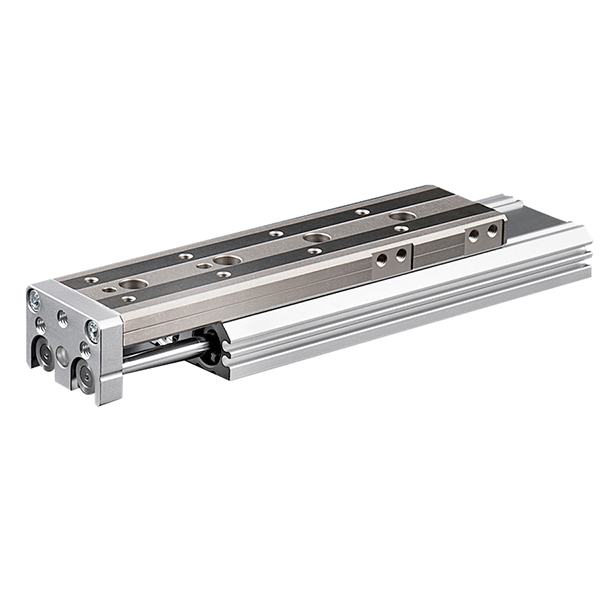

Produkto apžvalga

     SOLH MXQ serija yra ekonomiškas kompaktiškas pneumatinis stumdomas stalas su dviejų stūmoklių pavaros sistema ir recirkuliaciniais rutuliniais kreipiamaisiais bėgiais. Itin plona ir lengva integruota konstrukcija užtikrina stabilų vidutinio tikslumo linijinį judesį, kurio pakartojimo tikslumas yra ±0,02 mm. Kaip ekonomiška alternatyva tradiciniam „cilindro + išorinio kreiptuvo“ deriniui, tai labai sumažina įrangos sąnaudas, kartu išlaikant patikimą veikimo efektyvumą. Idealiai tinka bendram automatizuoto apdorojimo ir standartinio tikslaus surinkimo scenarijams, tai yra pageidaujamas pagrindinis linijinio vairavimo sprendimas masinėms automatizuotoms gamybos linijoms.

Pagrindinė struktūra ir veikimo principas

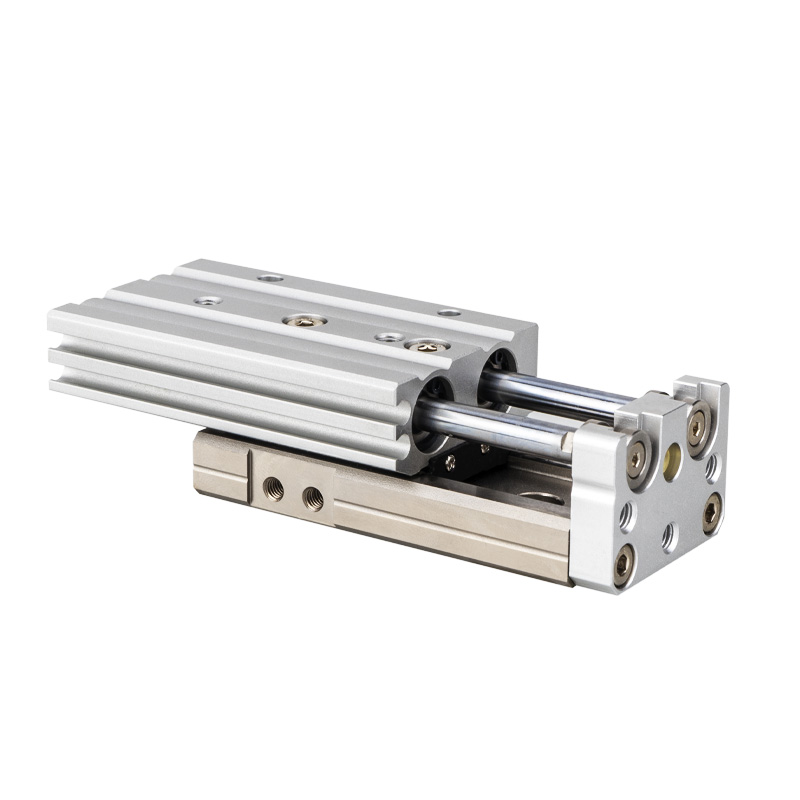

     -- Dviejų stūmoklių dvigubo veikimo pavara: Įrengta dviejų stūmoklių konstrukcija, kuri užtikrina dvigubą vieno cilindro slydimo trauką su tokio paties dydžio anga. Tai užtikrina sinchroninį ir stabilų linijinį judėjimą be nulio svyravimo ar deformacijos aukšto dažnio ciklinio veikimo metu.

     -- Recirkuliacinis rutulio kreiptuvas: Pritaikytas nepakrautas recirkuliacinio rutulio kreiptuvo dizainas, pasižymintis sklandžiu lengvos apkrovos judėjimu ir mažomis gamybos sąnaudomis. Jis išlaiko stabilų ±0,02 mm kartotinio padėties nustatymo tikslumą ir visiškai atitinka vidutinio tikslumo automatizavimo reikalavimus.

     -- Itin plonas ir lengvas integruotas korpusas: Integruota cilindro ir slankiojančio stalo konstrukcija yra 10 % žemesnio aukščio ir 22 % lengvesnio nei MXS serijos, todėl kompaktiškesnis įrengimo išdėstymas ribotos erdvės įrangai.

     -- Lankstus tripusis tvirtinimas: palaiko apatinį, šoninį ir ašinį trijų krypčių tvirtinimą su iš anksto nustatytomis tikslaus padėties nustatymo kaiščių angomis. Tai supaprastina montavimo ir padėties nustatymo vietoje procedūras, pagerina bendrą surinkimo efektyvumą.

     -- Integruotas magnetinės indukcijos dizainas: Standartinis vidinis magnetinis žiedas su rezervuotais šoniniais tvirtinimo grioveliais D-M9□ ir A93 serijų magnetiniams jungikliams. Įgilinta konstrukcija leidžia išvengti struktūrinių trukdžių ir užtikrina stabilų padėties signalo grįžtamąjį ryšį.

 Išsami modelio kodavimo taisyklė

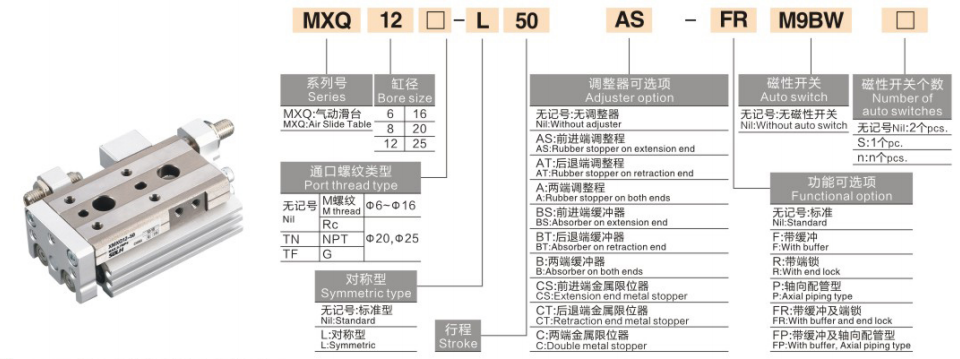

   1. Modelio pavyzdys: MXQ16-50AS-M9BW

   2. Standartinio užsakymo nuorodos pavyzdys

     -- MXQ20-75A-FR-M9NL: anga 20 mm, eiga 75 mm, dviejų galų eigos reguliavimas, ašinis vamzdynas, PNP magnetinis jungiklis su 3 m laido ilgiu

Bendrosios pagrindinės techninės specifikacijos

Išvesties jėgos ir apkrovos atskaitos diagrama (@0,5 MPa, horizontalus montavimas)

Pastaba: Didėjant eigai ir didesniam veikimo greičiui, apkrova mažėja; saugos koeficientas ≥2; vertikali apkrova reikalauja leistino sukimo momento patikros

Taikymo scenarijai ir produktų pasirinkimo palyginimas

   1. MXQ serijos prioritetiniai taikymo scenarijai

     --  Bendras automatizuotas valdymas: Puikiai tinka cikliniam mažų elektroninių dalių, gnybtų, plastikinių komponentų ir lengvų modulinių šviestuvų perkėlimui su standartiniais tikslumo reikalavimais.

     -- Išlaidoms jautrūs automatizavimo projektai: Kaip ekonomiška alternatyva didelio tikslumo MXS serijai, ji sumažina bendras įrangos sąnaudas daugiau nei 30%, išlaikant stabilų pagrindinį veikimą.

     -- Itin kompaktiškas erdvės išdėstymas: pasižymi mažesniu kūno ūgiu ir lengvesniu svoriu nei MXS čiuožyklos, todėl sutaupoma vertikalios montavimo vietos itin kompaktiškai automatizuotai įrangai.

     -- Vidutinio tikslumo lengvas apkrovos veikimas: Idealiai tinka darbo sąlygoms, kai reikia ±0,02 mm padėties nustatymo ir nereikalaujama didelio standumo ar didelio atsparumo sukimo momentui.

     -- Aukšto dažnio trumpo takto važiavimas dviračiu: Patikimas ilgalaikiam pakartotiniam veikimui per 10–50 mm trumpą eigą, efektyviai pakeičiantis tradicinius padalinto cilindro ir išorinio kreiptuvo derinius.

   2.MXQ vs MXS vs MXH | Pagrindinės SMC skaidrių lentelės palyginimas

Profesionalaus atrankos pagrindiniai taškai

     -- Angos dydžio atitikimas: Pasirinkite tinkamą skylės dydį pagal ruošinio svorį ir montavimo kryptį. Valdykite horizontalią apkrovą 50 % vardinės vertės ribose, o vertikalią apkrovą – 25 % vardinės vertės, kad užtikrintumėte stabilų ir ilgalaikį veikimą.

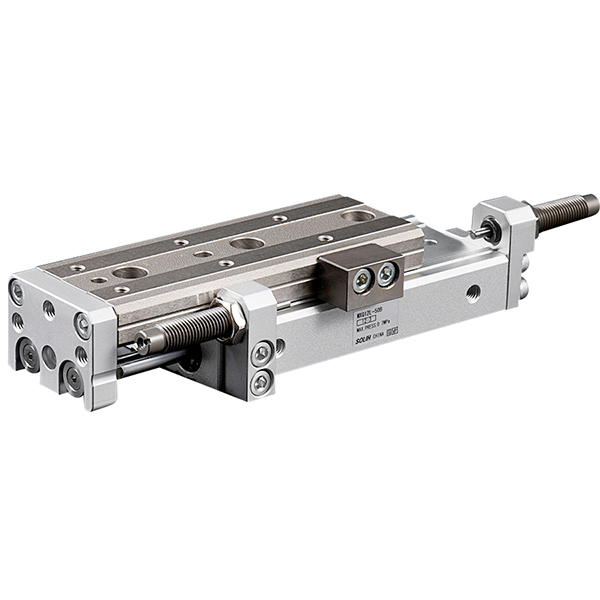

     -- Brūkšnio pasirinkimas ir maržos rezervavimas: Renkantis modelį, rezervuokite 5–10 mm eigos paraštę. Priimkite AS/AT/A tikslaus reguliavimo priedėlį (0–5 mm apipjaustymas), jei reikia tikslaus eigos kalibravimo.

     -- Lankstus montavimo pasirinkimas: Apatinis tvirtinimas horizontaliam medžiagų tvarkymui; šoninis tvirtinimas šoniniam fiksuotam montavimui; ašinis tvirtinimas Z ašies krovimui ir kelių sluoksnių įrangos surinkimui.

     -- Buferio konfigūracijos optimizavimas: Standartinis guminis buferis, skirtas įprastiniam veikimui mažu greičiu. Įdiekite papildomą hidraulinį buferį, kai darbo greitis viršija 300 mm/s arba krovinio svoris viršija 5 kg (netaikoma MXQ6 modeliui).

     -- Padėties aptikimo konfigūracija: Suderinamas su M9B/M9N/A93 magnetiniais jungikliais. Dviejų pusių įterptieji grioveliai palaiko dviejų jungiklių montavimą, kad būtų galima tiksliai ištraukti / atitraukti signalo grįžtamąjį ryšį.

Vieno sakinio santrauka

     SOLH MXQ serijos ekonomiškas pneumatinis stumdomas stalas turi lengvą recirkuliacinį rutulinį kreiptuvą ir integruotą dviejų stūmoklių konstrukciją, pasižymintį itin lengvu plonu korpusu, ±0,02 mm stabiliu vidutinio tikslumo ir mažomis sąnaudomis, todėl yra geriausias ekonomiškai efektyvus tradicinių cilindrų ir kreiptuvų derinių, skirtų bendrai pramoninei automatizacijai ir lengvo tikslumo surinkimui, pakaitalas.
