MXS serijos pneumatinė skaidrių lentelė | Kryžminio ritinėlio kreiptuvo dviejų cilindrų tipas

Gamintojas: SOLH by Richge Technology

Produkto apžvalga

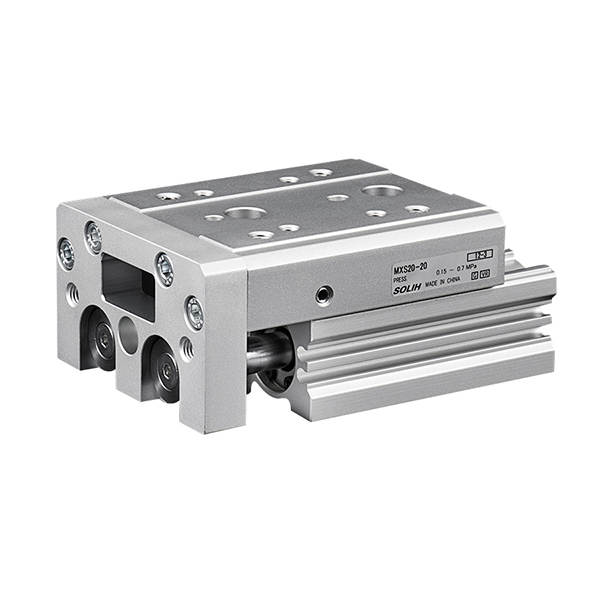

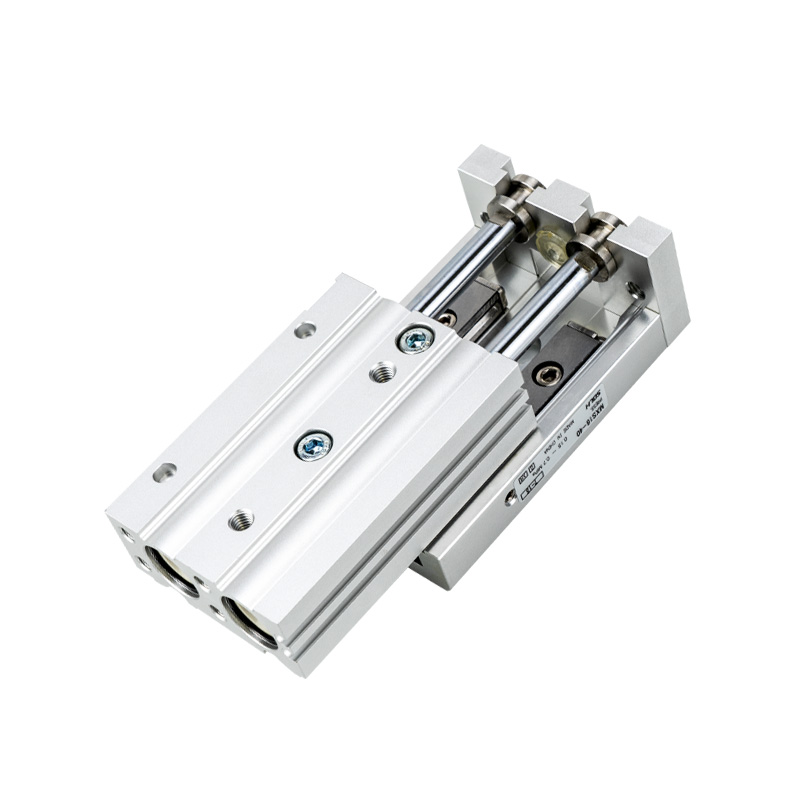

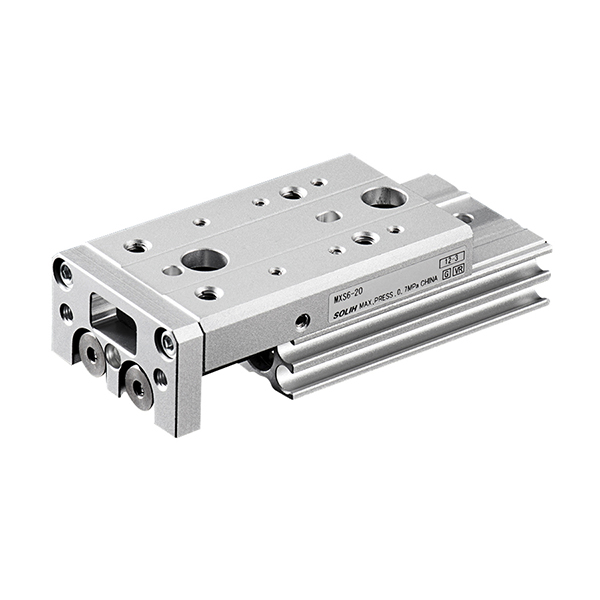

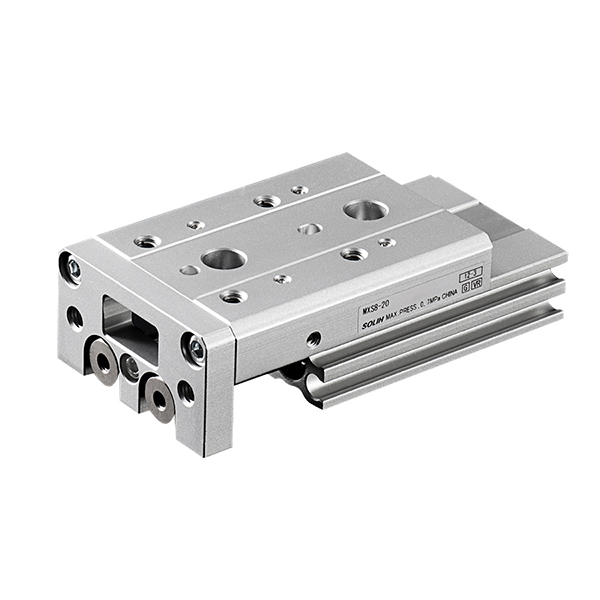

     SOLH MXS serija yra didelio tvirtumo, didelio tikslumo integruotas pneumatinis stumdomas stalas su dviejų stūmoklių pavaros konstrukcija ir profesionaliais kryžminiais ritininiais kreipiamaisiais bėgiais. Itin plonas, kompaktiškas korpusas, nulinio atstumo iš anksto įkrauta kreipiklio sistema ir dviguba išėjimo trauka užtikrina itin stabilų linijinį judesį su pakartojimo tikslumu iki ±0,01 mm. Integruota „viskas viename“ konstrukcija žymiai sumažina įrangos kiekį, palyginti su tradiciniais padalinto cilindro ir išorinio kreiptuvo deriniais. Jis plačiai taikomas tiksliam linijiniam perkėlimui, derinimo surinkimui, elektroniniams ir puslaidininkiniams įrankiams, todėl yra optimalus atnaujintas įprastinių linijinio vairavimo sprendimų pakaitalas.

Pagrindinė struktūra ir veikimo principas

     -- Dviejų stūmoklių pavaros sistema: Priima dvigubo veikimo dviejų stūmoklių struktūrą, užtikrinančią dvigubai didesnę trauką nei vieno cilindro slydimo su tokio paties dydžio anga. Tai užtikrina labai sinchronišką veikimą ir efektyviai pašalina judesio deformaciją ir siūbavimą aukšto dažnio judėjimo metu.

     -- Aukščiausios kokybės kryžminio ritinėlio kreiptuvas: Integruotas didelio tikslumo kryžminio ritinėlio kreiptuvas su išankstinės apkrovos konstrukcija, nulinis važiavimo prošvaisa, puikus konstrukcijos tvirtumas ir didelis atsparumas radialinei apkrovai ir sukimo momento deformacijai. Jis stabiliai palaiko ±0,01 mm itin aukštą pakartojimo padėties nustatymo tikslumą ilgalaikiam cikliniam veikimui.

     -- Integruotas „viskas viename“ dizainas: Cilindras ir stumdomas stalas yra puikiai integruoti kaip vienas vienetas, todėl bendras montavimo tūris sumažėja 30% ~ 50%, palyginti su padalintomis konstrukcijomis. Diegimo metu nereikia išlyginti rankiniu būdu, o tai žymiai pagerina surinkimo efektyvumą ir konstrukcijos nuoseklumą.

     -- Lankstus tripusis tvirtinimas: palaiko apatinį, šoninį ir ašinį trijų krypčių montavimą su iš anksto nustatytomis tikslaus padėties nustatymo kaiščių angomis. Jis palaiko tiesioginį montavimą ir fiksuotą šoninį montavimą, prisitaikydamas prie įvairių kompaktiškos įrangos išdėstymo reikalavimų.

     -- Integruotas jutiklio pritaikymas: Įrengtas standartinis vidinis magnetinis žiedas, su rezervuotais įdėtais grioveliais ant korpuso, suderinama su D-M9□ ir A93 serijos magnetiniais jungikliais. Įgilinta konstrukcija leidžia išvengti struktūrinių trukdžių ir užtikrina tikslų eigos padėties grįžtamąjį ryšį.

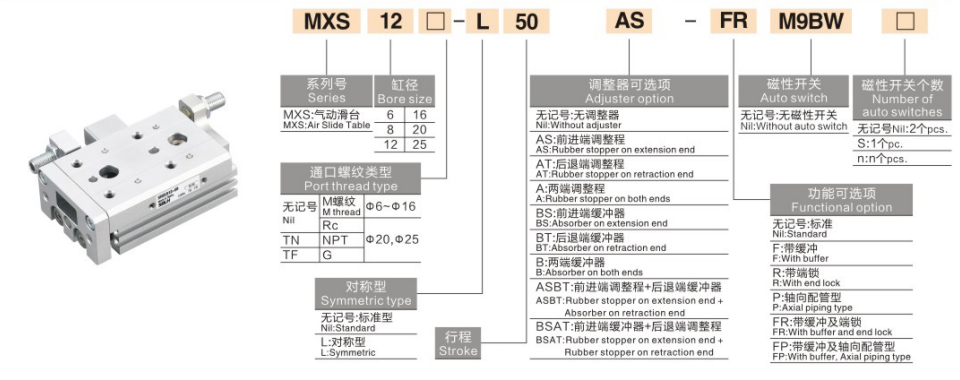

Išsami modelio kodavimo taisyklė

   1. Modelio pavyzdys: MXS16-50AS-M9BW

   2. Standartinio užsakymo nuorodos pavyzdys

     -- MXS20-75A-FR-M9NL: anga 20 mm, eiga 75 mm, dviejų galų eigos reguliavimas, ašinis vamzdynas, PNP magnetinis jungiklis su 3 m laido ilgiu

Bendrosios pagrindinės techninės specifikacijos

Išvesties jėgos ir apkrovos atskaitos diagrama (@0,5 MPa, horizontalus montavimas)

Pastaba: Didėjant eigai ir didesniam greičiui, apkrova mažėja; saugos koeficientas ≥2; vertikali apkrova reikalauja leistino sukimo momento patikros

Paraiškų teikimo scenarijai ir atrankos gairės

   1. MXS serijos prioritetiniai taikymo scenarijai

     --  Itin didelio tikslumo padėties nustatymas ir perkėlimas: Idealiai tinka tiksliam elektroninių komponentų, gnybtų, optinių lęšių ir miniatiūrinių modulių linijiniam perkėlimui ir išlygiavimui su griežtais ±0,01 mm padėties nustatymo reikalavimais.

     -- Kompaktiška įranga, kurioje mažai vietos: Itin plona integruota konstrukcija sumažina įrangos aukštį 30%, palyginti su įprastais stumdomais stalais, puikiai tinka miniatiūrinėms ir labai kompaktiškoms automatinėms stotims.

     -- Didelio standumo ir atsparumo deformacijai darbo sąlygos: Kryžminio ritinėlio kreiptuvo konstrukcija užtikrina puikų atsparumą sukimo momentui ir ekscentrinės apkrovos toleranciją, tinka roboto Z ašies vairavimui ir didelio tikslumo surinkimo stotims esant sudėtingoms jėgos sąlygoms.

     -- Aukšto dažnio trumpo takto ciklinis veikimas: Stabilus ilgalaikiam aukšto dažnio veikimui per 10–50 mm trumpą eigą, išlaikant pastovų tikslumą be poslinkio ar virpėjimo.

     -- Struktūrinis supaprastinimas ir išlaidų mažinimas: Integruota cilindro ir kreipiklio konstrukcija visiškai pakeičia tradicinį padalintą „cilindro + išorinio kreiptuvo“ derinį, supaprastindama mechaninį dizainą ir sumažindama surinkimo bei priežiūros išlaidas.

Profesionalaus atrankos pagrindiniai taškai

     -- Skylės dydžio pasirinkimas: Derinkite skylės dydį pagal ruošinio svorį ir montavimo režimą. Valdykite horizontalią apkrovą 50 % vardinės vertės ribose, o vertikalią apkrovą – 25 % vardinės vertės, kad užtikrintumėte stabilų veikimą.

     -- Brūkšnio pasirinkimas: Renkantis modelį, rezervuokite 5–10 mm eigos paraštę. Pasirinkite AS/AT/A eigos reguliatorių (0–5 mm tikslus reguliavimas), jei reikia tikslaus eigos apipjaustymo.

     -- Montavimo krypties atitikimas: Apatinis tvirtinimas horizontaliam medžiagų tvarkymui; šoninis tvirtinimas šoniniam fiksuotam montavimui; ašinis tvirtinimas Z ašies krovimui ir kelių sluoksnių surinkimui.

     -- Buferio konfigūracijos optimizavimas: Standartinis guminis buferis įprastiniam darbui. Įrenkite hidraulinį buferį, kai darbo greitis viršija 300 mm/s arba krovinio svoris viršija 5 kg, kad sumažintumėte gnybtų smūgį ir vibraciją.

     -- Padėties aptikimo sąranka: Suderinamas su M9B/M9N magnetiniais jungikliais. Dviejų pusių įterptieji grioveliai palaiko 2 jungiklių montavimą, kad būtų galima tiksliai aptikti signalą tiek ištiesiant, tiek įtraukiant.

Vieno sakinio santrauka

     SOLH MXS serijos dviejų cilindrų pneumatinis slydimo stalas turi aukščiausios kokybės kryžminį ritininį kreiptuvą ir integruotą „viskas viename“ konstrukciją, pasižyminčią dviguba trauka, ±0,01 mm itin dideliu tikslumu, puikiu standumu ir atsparumu deformacijai, todėl yra aukščiausios klasės tikslumo linijinio valdymo sprendimas puslaidininkių, didelio tikslumo ir elektroninio padėties nustatymo greitis.
