MY1B serijos mechaniškai sujungtas strypų cilindras | Pagrindinis tipas

Gamintojas: SOLH by Richge Technology

Produkto apžvalga

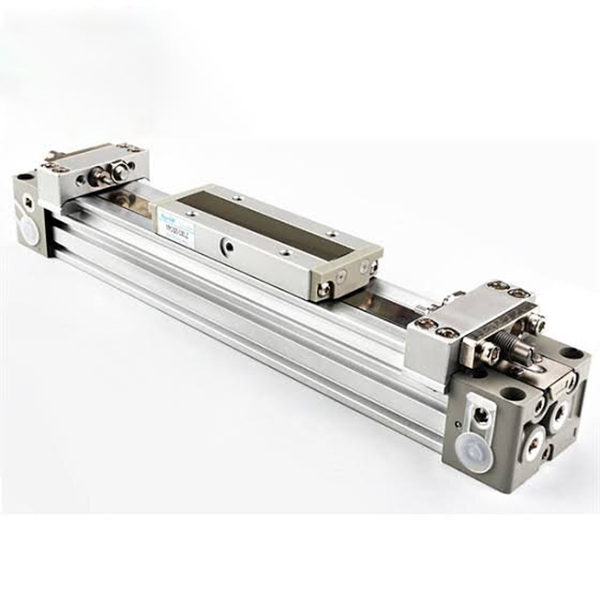

     SOLH MY1B serija yra klasikinis mechaniškai sujungtas be strypų cilindras, skirtas itin ilgo eigos linijiniam vairavimui. Naudojant vidinį slėgio sandarinimo diržą ir išorinę dulkėms atsparią diržo konstrukciją, jis pašalina tradicinį strypo išplėtimą, todėl montavimo ilgis beveik lygus faktiniam eigai ir sutaupoma daugiau nei 50 % montavimo vietos, palyginti su įprastais sujungimo strypų cilindrais. Dengiantis kiaurymės dydžius nuo φ10 iki φ100 mm ir maksimalų 5000 mm eigą, jis užtikrina stabilų vidutinio greičio ir vidutinės apkrovos linijinį judėjimą. Tai optimalus ekonomiškas sprendimas medžiagų perkėlimui dideliais atstumais, stoties perkėlimu ir ruošinio stūmimui/traukimui bendrojoje automatikos įrangoje.

Pagrindinės padėties nustatymas ir struktūrinės savybės

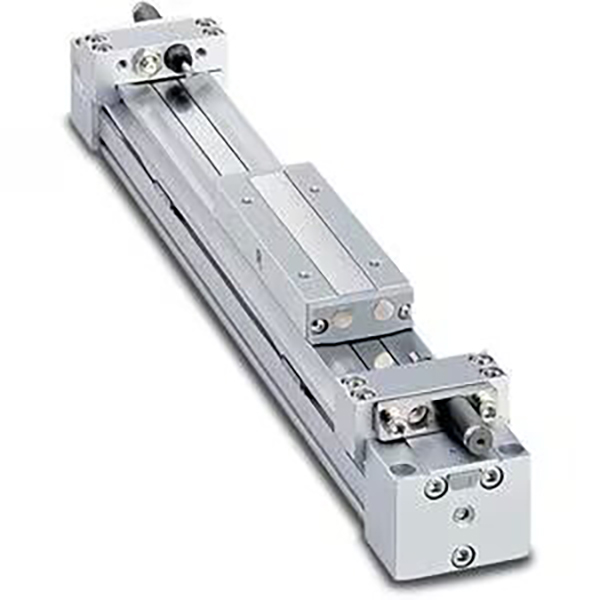

• Mechaninis jungčių be strypų dizainas: Integruota stūmoklio ir slydimo stalo konstrukcija be prailginimo stūmoklio koto. Vidinis sandarinimo diržas palaiko oro slėgį, o išorinis dulkėms atsparus diržas užtikrina visišką apsaugą. Bendras ilgis prilygsta eigai, o tai užtikrina itin didelį erdvės išnaudojimą esant ribotam montavimo scenarijui.

• Itin tvirtas integruotas stumdomas stalas: Slydimo stalas yra tvirtai sujungtas su stūmokliu, pasižymintis puikiu atsparumu lenkimo momentui. Krovinius galima montuoti tiesiai ant stumdomo stalo be papildomų kreipiamųjų konstrukcijų, skirtų lengviems darbams, supaprastinant mechaninį projektavimą ir surinkimą.

• 4 krypčių vamzdynas ir lengvas atnaujinimas: Optimizuota cilindro galvutė palaiko keturių krypčių vamzdynus (priekyje / gale / šone / apačioje), todėl galima reguliuoti vamzdžių kryptį vietoje, kad būtų galima lanksčiai išdėstyti. Patobulinta cilindro korpuso konstrukcija sumažina φ25/32/40 modelių svorį 17 %, palyginti su senomis versijomis, todėl sumažėja bendra įrangos apkrova.

• Standartinė reguliuojama oro pagalvė: Abiejuose galuose įmontuoti reguliuojami oro buferiai efektyviai sugeria veikimo poveikį ir sumažina važiavimo triukšmą, kad darbas būtų stabilus vidutiniu greičiu. Išoriniai hidrauliniai buferiai yra neprivalomi, kad jie būtų pritaikyti didelio greičio ir didelės apkrovos darbo sąlygoms.

• Be alyvos ir ilgas tarnavimo laikas: Standartinis be alyvos veikimo dizainas prisitaiko prie švarios pramonės aplinkos ir bendrų automatizuotų gamybos linijų. Dėvėjimui atsparus sandarinimo diržas užtikrina ilgalaikį ir patvarų veikimą su mažomis priežiūros išlaidomis.

• Lengvas magnetinio jungiklio montavimas: Iš anksto rezervuoti tvirtinimo grioveliai cilindro priekyje ir priešingose ​​pusėse leidžia tiesiogiai priekyje montuoti D-M9 serijos magnetinius jungiklius, leidžiančius patogiai aptikti padėties signalą ir lanksčiai integruoti elektros energiją.

Išsami modelio kodavimo taisyklė

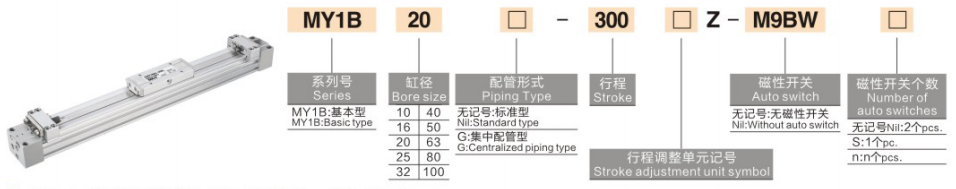

Modelių pavyzdžiai: MY1B25-500Z | MY1B40-800AZ

Standartinių užsakymų nuorodų pavyzdžiai

• MY1B25-500Z: 25 mm anga, 500 mm eiga, standartinė dviejų galų oro pagalvė

• MY1B40-800AZ: 40 mm anga, 800 mm eiga, oro pagalvė + dviejų galų eigos reguliavimo varžtai

Pagrindinės techninės specifikacijos (20 ℃ standartinė sąlyga)

1 Pagrindinės bendrosios specifikacijos

• Veikimo režimas: Dvigubo veikimo mechaninis sujungimas

• Darbinis skystis: suslėgtas oras (galima veikti be alyvos)

• Aplinkos temperatūra: 5 ~ 60 ℃ (be užšalimo aplinkos)

• Darbinio slėgio diapazonas: 0,1–0,8 MPa; Atrodo slėgis: 1,2 MPa

• Stūmoklio veikimo greitis: 100~1000mm/s (su standartine oro pagalve); 100–1500 mm/s (su išoriniu hidrauliniu buferiu)

• Insulto tolerancija: ≤1000mm eiga: ±1,8mm; 1001–3000 mm eiga: ±2,8 mm

• Buferinis režimas: Standartinė įmontuojama oro pagalvė (Z); pasirenkamas išorinis hidraulinis buferis (L/H)

2 pagrindinių našumo parametrų diagrama (@0,5 MPa)

Pagrindinės konfigūravimo ir pasirinkimo gairės

1 Skylės dydžio pasirinkimas pagal apkrovą ir trauką

• φ10 ~ φ20 (lengvos galios): Taikoma apkrovai ≤ 8 kg ir mikro ilgo eiga (≤ 1000 mm) scenarijams, idealiai tinka elektroninei įrangai ir mažų automatinių įrenginių perkėlimui.

• φ25 ~ φ40 (vidutinio lengvumo): Tinka 12–30 kg vidutinei lengvai apkrovai ir įprastinei 1000–2000 mm ilgo eigai, plačiai naudojama surinkimo linijos stūmimui ir medžiagų pakrovimui / iškrovimui.

• φ50 ~ φ63 (vidutinio pajėgumo): Tinka 50–80 kg vidutinės apkrovos ir sunkių ruošinių perkėlimui, puikiai tinka staklių ir apdirbimo stočių vairavimui ilgomis eigomis.

• φ80 ~ φ100 (sunkiam naudojimui): Sukurta 130–200 kg sunkiems kroviniams, didelio masto įrangai ir logistikos tolimiems atstumams, pritaikyta aukšto dažnio sunkioms ciklinėms darbo sąlygoms.

2 taktų ir buferio konfigūracijos pasirinkimas

• Smūgio diapazonas: standartiniai eigos dangčiai 100 ~ 2000 mm; Išplėstinė XB11 specifikacija palaiko itin ilgą eigą iki 5000 mm, kad būtų patenkinti specialūs važiavimo dideliais atstumais reikalavimai.

• Oro pagalvė (Z): Standartinė privaloma konfigūracija vidutiniam greičiui (≤1000 mm/s), efektyviai sumažinanti galutinį smūgį ir veikimo triukšmą, kad būtų užtikrintas stabilus ciklinis judėjimas.

• Hidraulinis buferis (L/H): Rekomenduojama naudoti dideliu greičiu (>1000 mm/s) arba esant didelei apkrovai (>50 kg), kad būtų pasiektas itin stabilus judėjimas ir sumažintas triukšmas.

• Eigos reguliavimo varžtas (A): Įrengtas scenarijus, kuriems reikalingas tikslus ribinės padėties nustatymas (±0,1 mm tikslumas), palaiko dviejų galų smulkaus eigos kalibravimą.

3 Montavimo ir vamzdžių montavimo instrukcijos

• Montavimo būdas: Cilindro korpusą galima pritvirtinti per apatines arba šonines tvirtinimo angas; apkrovas galima montuoti tiesiai ant integruoto stumdomo stalo, be papildomos kreipiančiosios konstrukcijos, reikalingos lengvoms apkrovoms.

• Lankstus 4 krypčių vamzdynas: palaiko priekinių, galinių, šoninių ir apatinių vamzdynų perjungimą, leidžiantį vietoje reguliuoti kryptį, kad būtų galima prisitaikyti prie įvairių įrangos išdėstymo reikalavimų.

• Magnetinio jungiklio montavimas: Rezervuoti dviejų pusių tvirtinimo grioveliai, suderinami su D-M9B/D-M9N serijos jungikliais, užtikrinantys lankstų ir tikslų eigos padėties grįžtamąjį ryšį.

Tipiški pramoninio pritaikymo scenarijai

• Itin ilgas eigos medžiagos pernešimas: Idealiai tinka 1–5 m atstumu stumti ir traukti elektroninėse, maisto produktų ir pakuočių surinkimo linijose, su daug vietos taupančiu įrengimu ir stabiliu dideliu greičiu.

• Įrangos durų ir dangčio atidarymas/uždarymas: Taikoma didelių staklių ir automatinės įrangos ilgo eigos durų korpusui, kompaktiška struktūra ir patikimas ciklinis veikimas.

• Sunkus ruošinio poslinkis: Tinka 30–200 kg sunkiems ruošiniams tvarkyti ilgo eiga automobilių ir mechaninio apdirbimo pramonėje, užtikrinantis didelį tvirtumą ir puikią atsparumą lenkimui.

• Surinkimo linijos padėties nustatymas ir transportavimas: Naudojamas ilgo eigos pozicionavimui ir cikliniam gamybos linijų stumimui, su standartine oro pagalvės konstrukcija, siekiant sumažinti triukšmą ir smūgį aukšto dažnio paleidimo ir sustabdymo metu.

• Individualizuota automatikos įranga: Universalus ilgo takto linijinio vairavimo sprendimas įvairioms nestandartinėms automatizuotoms stotims, ypač tinkamas ribotos erdvės ir ekonomiškiems automatikos projektams.

Trijų žingsnių greito pasirinkimo vadovas

• Skylės dydžio patvirtinimas: Apskaičiuokite reikalingą trauką pagal apkrovos svorį, kai saugos koeficientas ≥1,5. Rekomenduojamos atrankos taisyklės: ≤8kg → φ20; 12–30 kg → φ40; 50–80 kg → φ63; >100 kg → φ80/100.

• Eigos specifikacijos patvirtinimas: Pasirinkite standartinį 100–2000 mm eigą įprastiems poreikiams; pasirinkite XB11 išplėstinę specifikaciją itin ilgam eigai iki 5000 mm.

• Funkcinės konfigūracijos suderinimas: Naudokite standartinę oro pagalvę (Z) vidutiniam veikimui; atnaujinti į hidraulinį buferį (L/H), kad darbo sąlygos būtų didelės arba didelės apkrovos; pridėkite eigos reguliavimo varžtą (A), kad atitiktumėte tikslius ribinės padėties nustatymo reikalavimus.
