Išsamus Richge technologijos aukštos įtampos izoliatorių įvadas

     Kaip profesionalus gamintojas, turintis 37 metų didelę patirtį elektros įrangos srityje,„Richge Technology“ („Ningbo Richge Technology Co., Ltd.“, prekės ženklo angliškas logotipas „Richge“)remiasi brandžiu techniniu kaupimu ir griežta kokybės kontrole. Aukštos įtampos izoliatorių gaminiai apima visus vidutinės ir aukštos įtampos lygius, plačiai aptarnaujantys elektros energijos sistemas, pramoninį elektros energijos paskirstymą ir kitus scenarijus. Produktų sistema sukurta remiantis trimis pagrindiniais pranašumais: „patikimas izoliacijos charakteristikas, geras prisitaikymas prie aplinkos ir išskirtinės pritaikymo galimybės“. Toliau pateikiamas išsamus penkių aspektų įvadas: produkto padėties nustatymas, pagrindinės produktų kategorijos, techninės charakteristikos, taikymo scenarijai ir kokybės užtikrinimas.

1. Gaminio padėties nustatymas ir įtampos aprėpties diapazonas

     „Richge Technology“ aukštos įtampos izoliatoriai daugiausia dėmesio skiria energijos perdavimo ir paskirstymo įrangos šerdies izoliacijos poreikiams ir sutelkia dėmesį į „vidutinės ir aukštos įtampos visapusišką pritaikymą pagal scenarijų“. Įtampos lygiai apima tris pagrindinius vidutinės ir aukštos įtampos diapazonus: 12 kV, 24 kV ir 35 kV (pritaikoma prie įprastų vidutinės įtampos sistemų buitiniuose elektros tinkluose). Tuo pačiu metu ji turi galimybę pritaikyti izoliacijos sprendimus aukštesnio lygio įtampai pagal specialius poreikius. „Pagrindiniai pagalbiniai aukštos įtampos įrangos komponentai“ produktai daugiausia tiekiami sukomplektuotų mašinų gamintojams, tokiems kaip aukštos įtampos skirstomieji įrenginiai, pastočių įranga ir įžeminimo jungikliai, taip pat energetikos ir pramonės projektų klientams. Jie yra pagrindiniai komponentai, užtikrinantys aukštos įtampos sistemų „izoliacijos saugą ir stabilų veikimą“.

2. Pagrindinės produktų kategorijos ir techniniai parametrai

      Remiantis vieša informacija apie gaminį, „Richge Technology“ aukštos įtampos izoliatoriai gali būti suskirstyti į tris pagrindines serijas. Kiekviena kategorija yra skirta prisitaikyti prie skirtingų aukštos įtampos scenarijų, atsižvelgiant į konstrukcijos dizainą, medžiagų pasirinkimą ir veikimo rodiklius:

2,1 12 kV aukštos įtampos izoliacijos serija (pagrindinis vidutinės įtampos pagrindinis modelis)

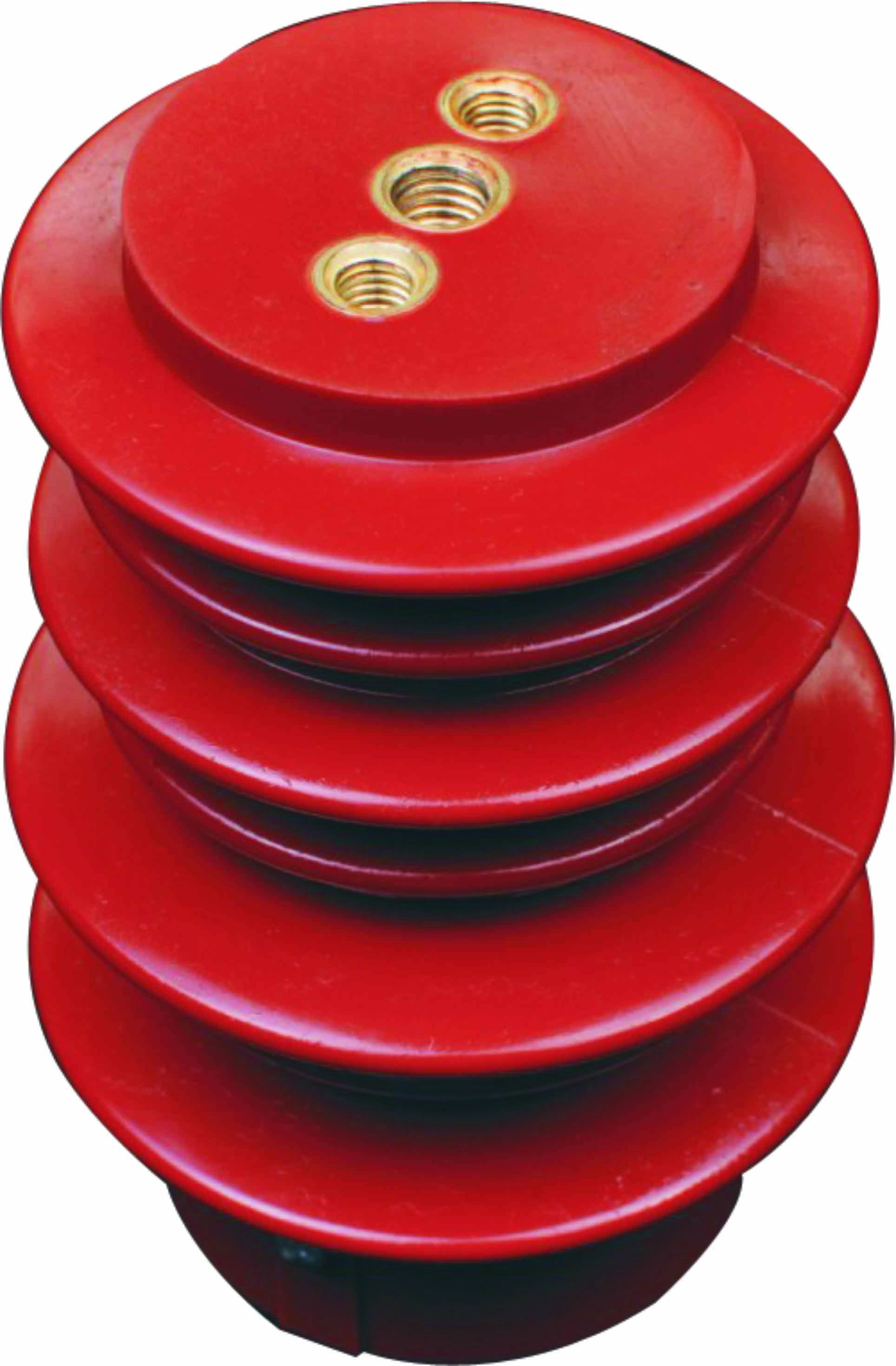

     •Pagrindiniai produktai:JYZ serijos izoliatoriai (modeliai JYZ 1-12Q, JYZ 2-12Q, JYZ 3-12Q), izoliacinės atramos skirstomuosiuose įrenginiuose, kontaktiniai izoliaciniai dangčiai

     •Medžiagos charakteristikos:Naudojant epoksidinę dervą arba kryžminį polietileną (XLPE) kaip pagrindinę medžiagą, ji pasižymi puikiomis dielektrinių nuostolių savybėmis (dielektrinių nuostolių koeficientas tanδ ≤ 0,003@20℃), atsparumas gedimams (≥20 kV/mm), atsparus UV spinduliams ir senėjimui, prisitaikantis prie ilgalaikės lauko ar uždaros aplinkos.

     •Pagrindinės funkcijos:Daugiausia naudojamas 12 kV skirstomuosiuose įrenginiuose ir žiedinių tinklų spintelėse, siekiant užtikrinti aukštos įtampos kontaktų ir šynų elektrinę izoliaciją ir mechaninį palaikymą, užkirsti kelią nuotėkiui ar valkšnumui ir atlaikyti trumpalaikį elektros įtampą, atsirandančią dėl jungiklių veikimo spintoje.

    • Specifikacijos ypatybės:Kompaktiška konstrukcija, pritaikyta prie pagrindinių 12kV skirstomųjų įrenginių (pvz., KYN28, XGN serijų). Kai kurie modeliai turi padėties nustatymo griovelio dizainą, kad būtų galima greitai sumontuoti ir tiksliai nustatyti padėtį.

2,2 24 kV aukštos įtampos izoliacijos serija (vidutinės ir aukštos įtampos pažangus modelis)

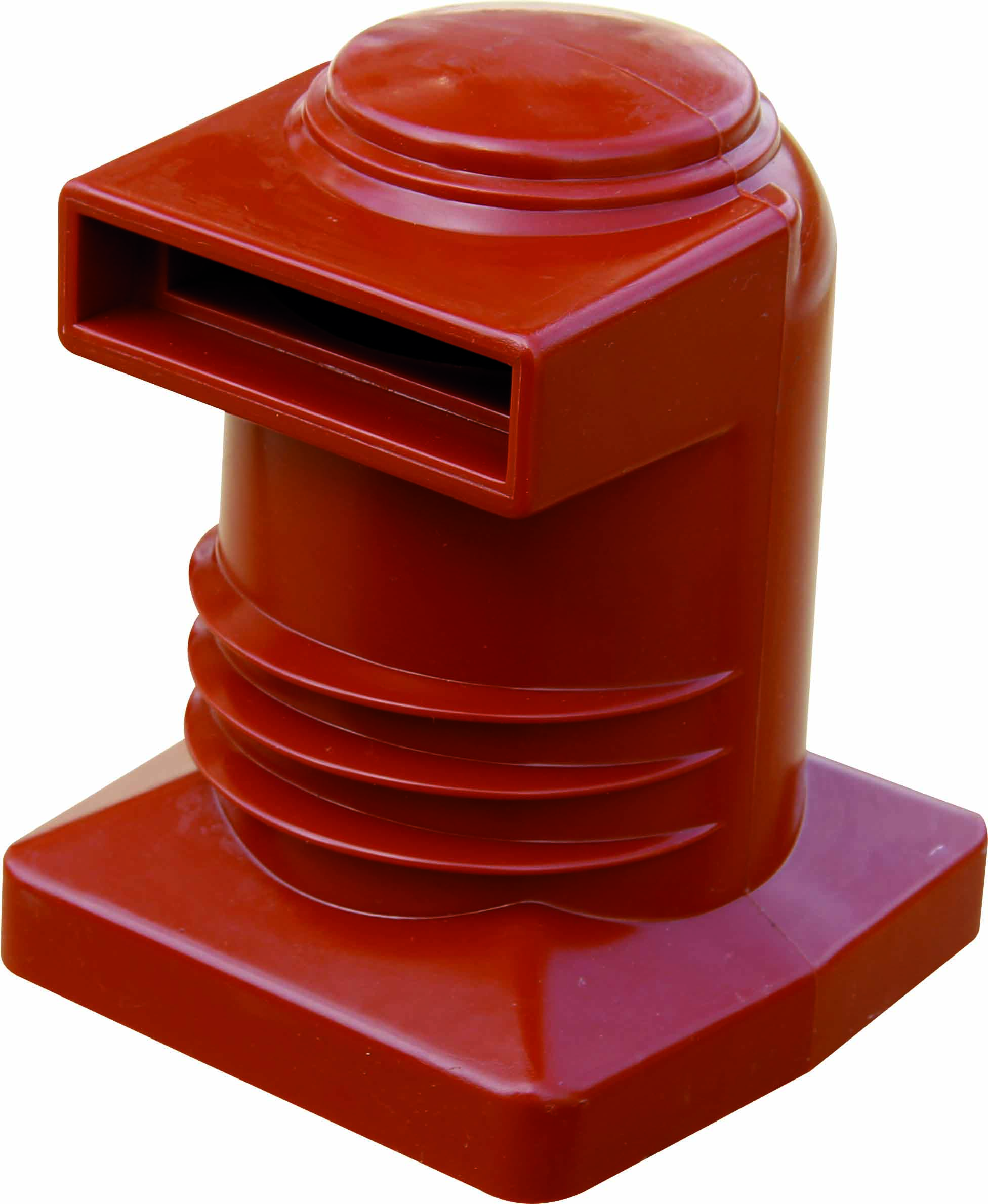

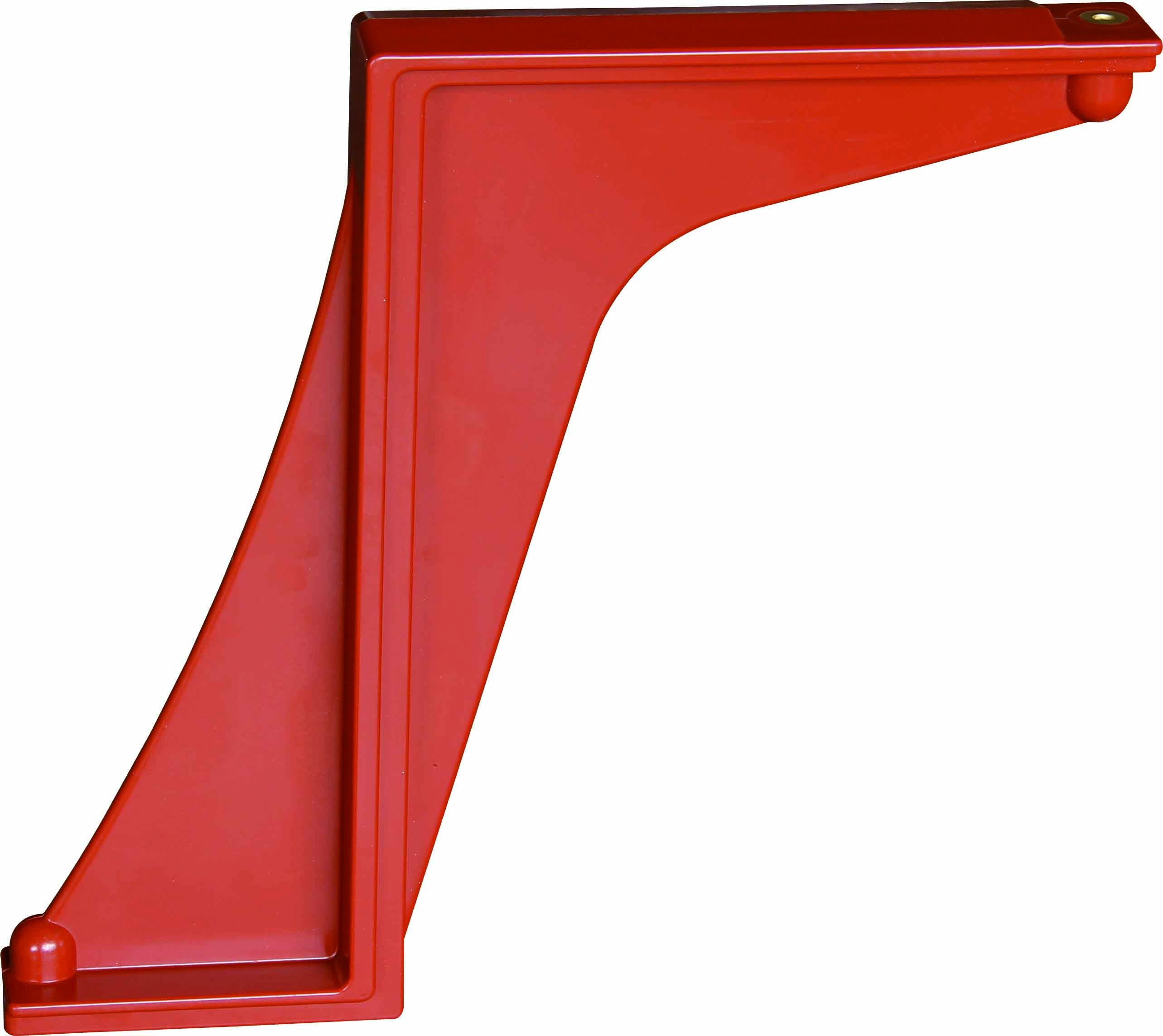

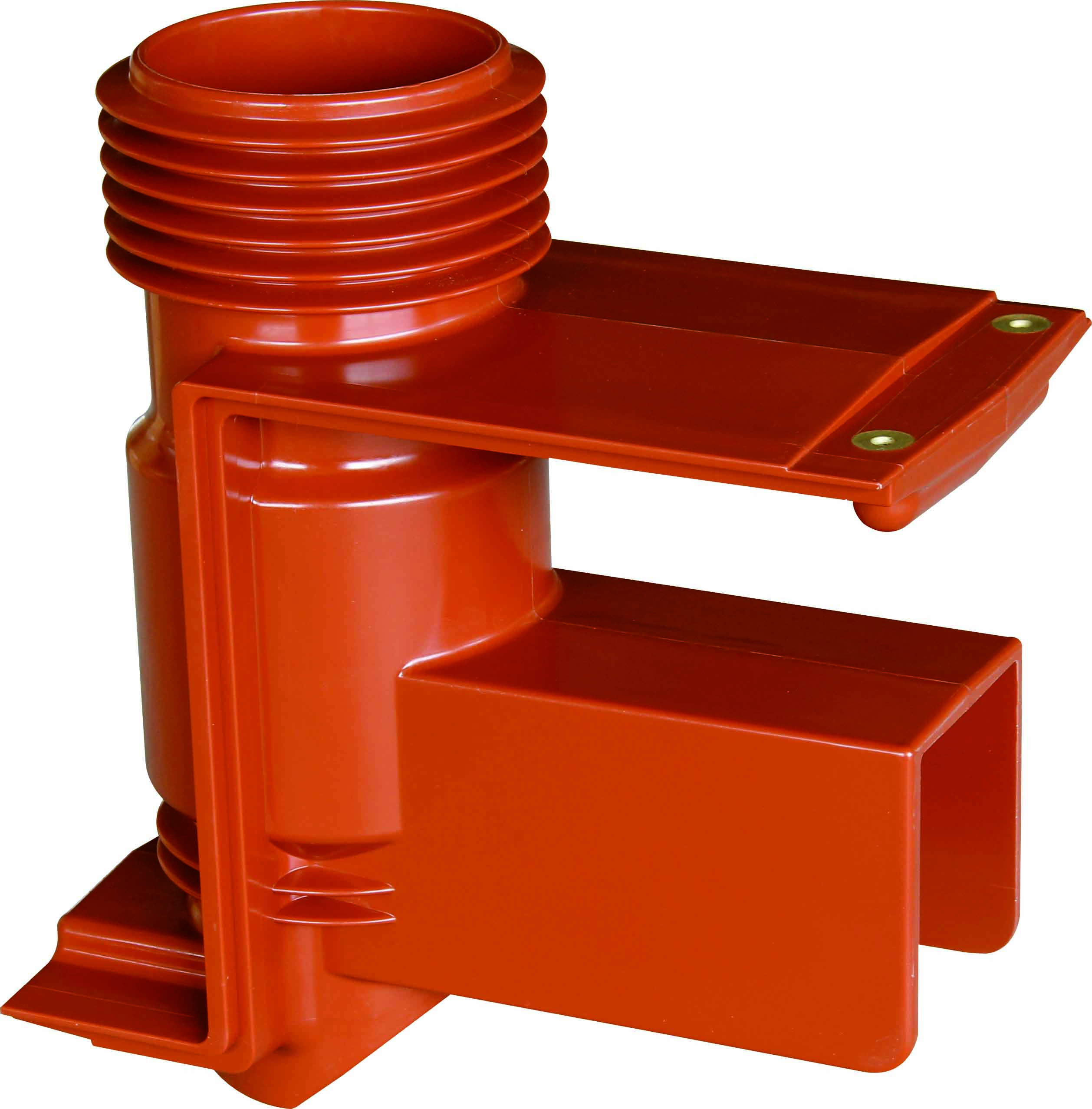

     •Pagrindiniai produktai:GIS izoliatoriai (tarpiniai izoliatoriai/barjeriniai izoliatoriai), kabelių įvorės, izoliacinės pertvaros

     •Techniniai akcentai:

1.        Izoliatoriai naudoja "integruotą liejimo procesą" be sujungimo tarpų, pašalindami izoliacijos gedimus, atsiradusius dėl konstrukcinių defektų;
2.        Kabelių įvorėse yra įmontuoti ekranavimo sluoksniai, kurie optimizuoja elektrinio lauko pasiskirstymą ir išvengia gedimo dėl per didelio vietinio lauko stiprumo;
3.       Izoliacinės pertvaros turi „dvipusę taršą apsaugančią konstrukciją“, kurių valkšnumo atstumas yra ≥315 mm (atitinka GB/T 16927.1 standartą), prisitaiko prie aplinkos, kurios taršos lygis Ⅲ ir didesnis.

• Veikimo rodikliai:Nominali trumpalaikė atsparumo srovė ≥25kA/4s, vardinė didžiausia atsparumo srovė ≥63kA, o izoliacijos charakteristikos yra stabilios temperatūros diapazone nuo -30 ℃ ~ +80 ℃.

2,3 35 kV aukštos įtampos izoliacijos serija (vidutinės ir aukštos įtampos aukščiausios klasės modelis)

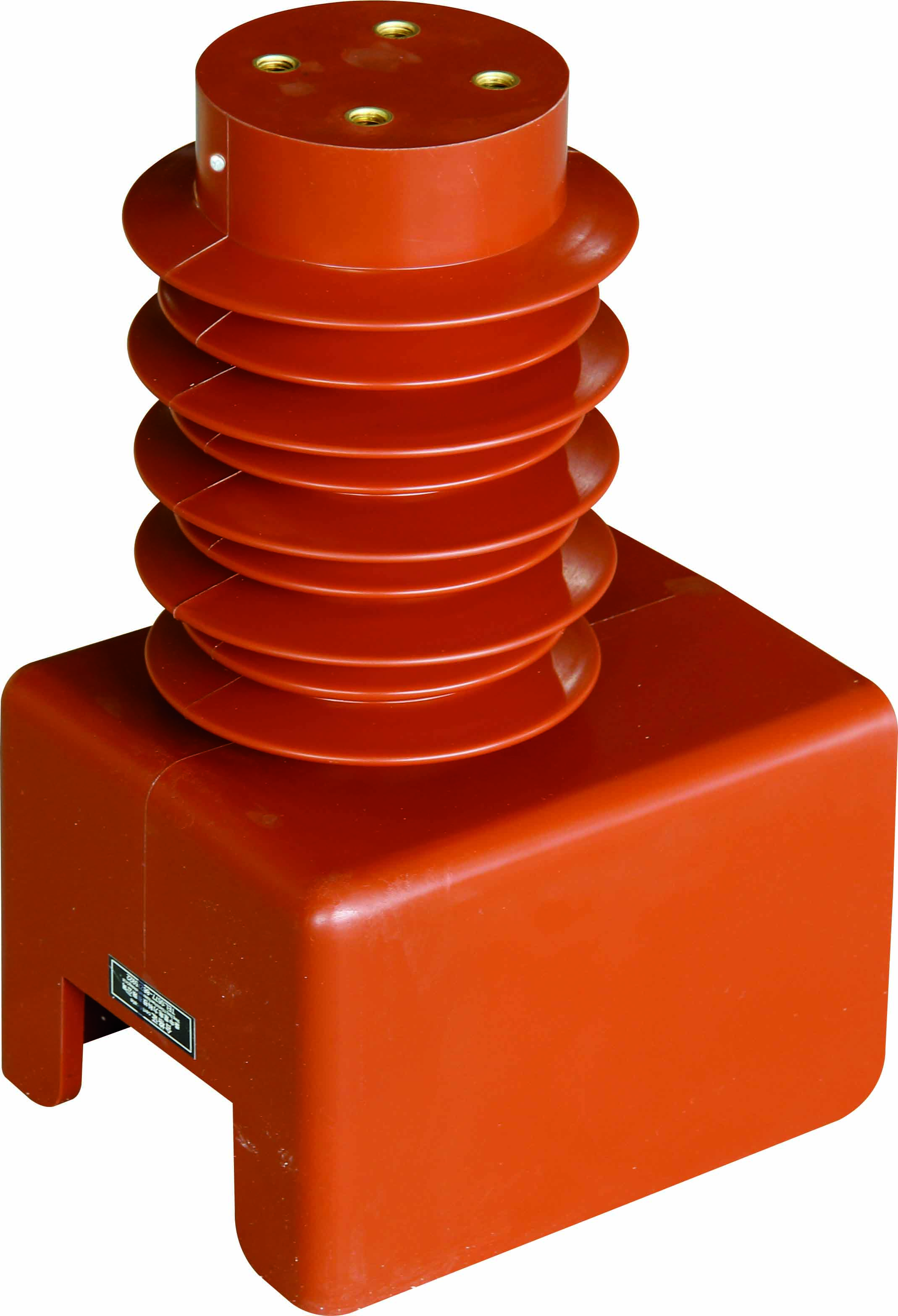

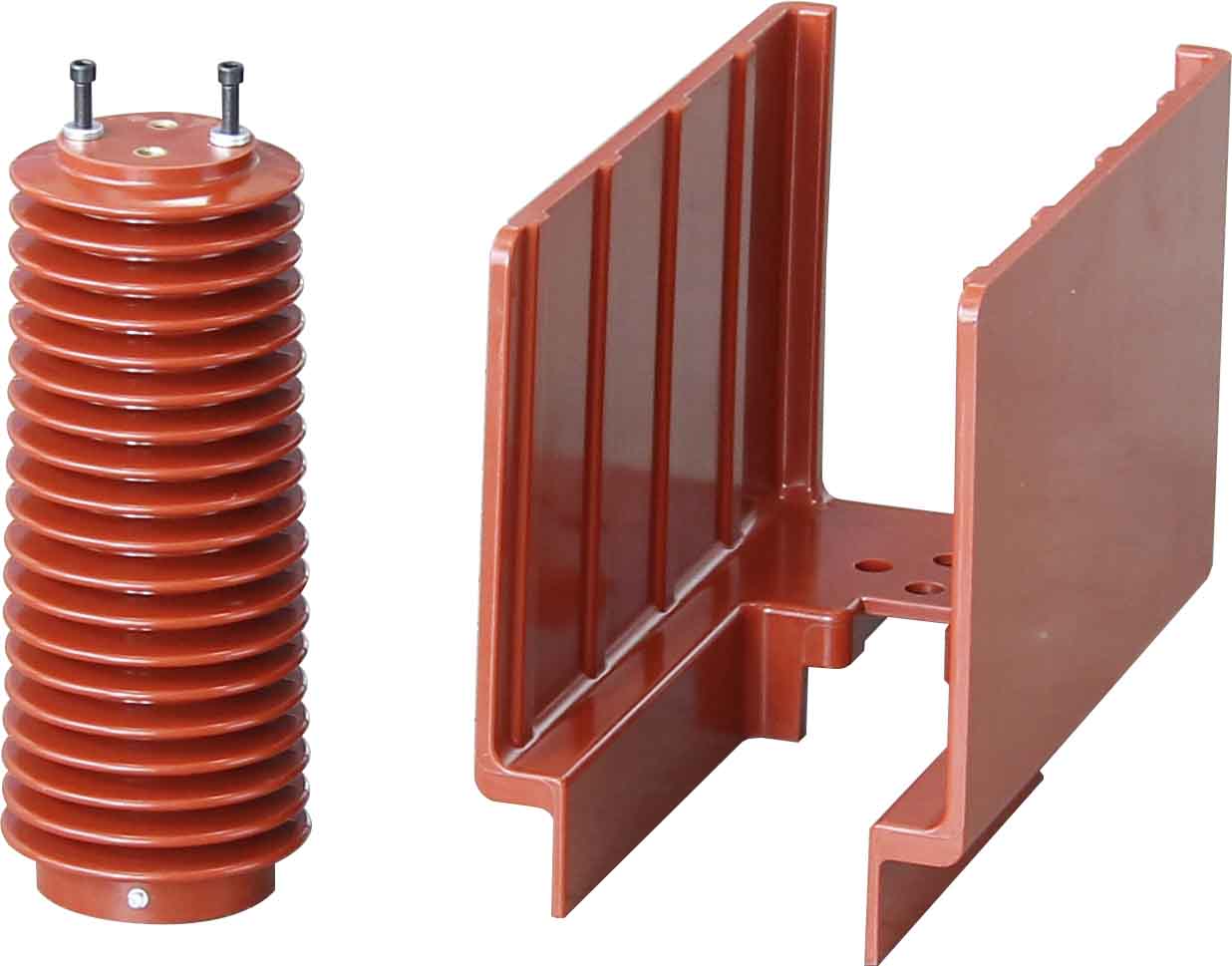

     •Pagrindiniai produktai:Tvirtai sandarūs polių izoliatoriai vakuuminiams grandinės pertraukikliams, izoliacinės atramos aukštos įtampos įžeminimo jungikliams, izoliacinės įvorės transformatorių išeinančioms linijoms

     •Pagrindiniai privalumai:

1.        Tvirtai sandarūs polių izoliatoriai naudoja "APG automatinį slėgio gelio procesą", epoksidinė derva kietėja tolygiai, o vidinių burbuliukų kiekis yra ≤0,1%, užtikrinamas dalinis iškrovimas esant aukštai įtampai (dalinio iškrovimo vertė ≤10pC@1.73U₀);
2.        Įžeminimo jungiklių izoliacinėse atramose atsižvelgiama į "izoliacijos charakteristikas ir mechaninį stiprumą", kai stipris lenkiant ≥120 MPa, kuris gali atlaikyti mechaninį poveikį įžeminimo jungiklio veikimo metu;
3.         Įvorės turi "kompozicinę izoliacijos struktūrą" (epoksidinis stiklo pluoštas + silikoninės gumos skėčio sijonas), kuri yra atspari druskai ir ledui, tinka 35 kV pastotėms pakrantės arba didelio aukščio vietose.

• Prisitaikantys scenarijai:35kV lauko pastotės, aukštos įtampos paskirstymo sistemos didelėse pramonės įmonėse (pvz., geležies ir plieno, chemijos pramonė), naujos energijos (fotovoltinės/vėjo energijos) stiprintuvai.

3. Pagrindinės gaminių techninės charakteristikos

     „Richge Technology“ aukštos įtampos izoliatoriai integruoja daugybę tikslinių medžiagų, procesų ir konstrukcijų projektavimo technologijų, kad atitiktų griežtus aukštos įtampos scenarijų reikalavimus:

3.1 Medžiagos pasirinkimas: sutelkite dėmesį į dvigubus „didelės izoliacijos ir atsparumo aplinkai“ reikalavimus

     • Pagrindinės medžiagos pasirinkimas:Pagrindinės pagrindinės medžiagos yra epoksidinė derva, susietas polietilenas ir silikoninė guma. Tarp jų, epoksidinė derva naudoja "mažos molekulinės masės bisfenolio A tipą" su dideliu grynumu, mažai priemaišų ir stabilia dielektrine konstanta (εr = 3,8 ~ 4,2 @ 50 Hz); Silikono guma pasirenka "HTV aukštos temperatūros vulkanizavimo tipą", pasižymintį puikiomis hidrofobinėmis savybėmis (vandens kontakto kampas ≥105°) ir stipria hidrofobine migracija, kuri gali greitai atkurti izoliacijos savybes po paviršiaus užteršimo.

     • Pagalbinės medžiagos atnaujinimas:Nano dydžio Al₂O3 užpildas dedamas siekiant pagerinti medžiagos šilumos laidumą (šilumos laidumas padidėjo 20%), išvengiant izoliacijos senėjimo, kurį sukelia vietinis perkaitimas veikiant aukštai įtampai; kai kuriuose gaminiuose yra antipirenų (atitinkančių UL94 V-0 lygį), kad būtų išvengta degimo pavojaus, kurį sukelia trumpojo jungimo lankai.

3.2 Gamybos procesas: automatizuota gamyba užtikrina nuoseklumą

     • Pagrindiniai procesai:Pagrindiniuose gaminiuose naudojami trys procesai: „APG automatinis slėgio gelis“, „vakuuminis liejimas“ ir „integruotas liejimas“, kad pakeistų tradicinį rankinį liejimą ir sumažintų žmogaus klaidas:

     • APG procesas:Tiksliai valdydami temperatūrą (120 ℃ ~ 140 ℃) ir slėgį (5 ~ 8 MPa), užtikrinkite vidinį izoliatorių kompaktiškumą ir išvengsite burbuliukų ir įtrūkimų;

     • Vakuuminis liejimas:Medžiagų liejimas -0,095 MPa vakuuminėje aplinkoje, siekiant pašalinti vidinius tarpus ir pagerinti atsparumą gedimams;

     • Kokybės kontrolė:Kiekvienai produktų partijai turi būti atliktas „vakuuminio laipsnio aptikimas“, „dielektrinių nuostolių bandymas“ ir „galios dažnio atsparumo įtampos bandymas“ (1 min. atsparumo įtampos vertė ≥3U₀), o nekvalifikuota norma kontroliuojama 0,1 %.

3.3 Struktūrinis projektavimas: pritaikymas tikriems aukštos įtampos sistemų poreikiams

    • Elektros lauko optimizavimas:Izoliatoriai, įvorės ir kiti gaminiai naudoja "supaprastintą skėčio sijoną" ir "įmontuotą ekranavimo elektrodą", kad būtų išvengta elektrinio lauko koncentracijos kampuose ir sumažinta dalinio iškrovimo rizika;

     • Diegimo pritaikymas:Izoliatoriai rezervuoti su standartizuotomis montavimo angomis ir pozicionavimo grioveliais, o suderinamumas su aukštos įtampos skirstomaisiais įrenginiais (pvz., MNS, KYN serija) ir įžeminimo jungikliais yra daugiau nei 95%, todėl sumažėja keitimo vietoje darbas;

     • Prisitaikymas prie aplinkos:Lauko izoliatoriai turi „didelio skėčio sijono + gilaus briaunos griovelio“ struktūrą, kad padidintų valkšnumo atstumą (35 kV gaminių valkšnumo atstumas yra ≥400 mm). Tuo pačiu metu skėčio sijono pasvirimo kampas yra suprojektuotas iki 15 °, o tai yra patogu lietaus vandeniui ir apsaugo nuo taršos kaupimosi.

4. Pagrindiniai taikymo scenarijai

     „Richge Technology“ aukštos įtampos izoliatoriai, pasižymintys „kelių įtampos lygiu ir stipriu prisitaikymu prie aplinkos“, plačiai naudojami pagrindinėje aukštos įtampos įrangoje elektros energijos sistemose ir pramonės srityse:

     • Pastotės įranga:Kaip izoliacijos atraminiai ir izoliaciniai komponentai „grandinės pertraukikliams, skyrikliams, transformatoriams“ 35 kV ir žemesnėse pastotėse, pavyzdžiui, kieto sandarumo polių izoliatoriai grandinės pertraukikliams ir magistralės izoliacinės pertvaros 35 kV pastotėse, užtikrinančios įrangos nuotėkį ar gedimą esant aukštai įtampai.

     • Aukštos įtampos skirstomieji įrenginiai:Pritaikymas prie 12 kV ~ 35 kV vidaus / lauko aukštos įtampos skirstomųjų įrenginių (pvz., žiedinių tinklų spintos, GIS spintos), teikiant izoliacinius sprendimus, tokius kaip kontaktų izoliacija, spintelių atskyrimas ir kabelių izoliacija, pvz., tarpiklių izoliatoriai 12 kV žiedinio tinklo spintoms ir barjeriniai GIS izoliatoriai 24 kV spintoms.

     • Pramoninės aukštos įtampos sistemos:Aukštos įtampos paskirstymo sistemų aptarnavimas didelėse pramonės įmonėse, tokiose kaip geležies ir plieno, chemijos pramonė ir metalurgija, pvz., išeinančios izoliacinės įvorės 35 kV pramoniniams transformatoriams ir izoliacinės atramos aukštos įtampos varikliams, kurios gali atlaikyti dulkes ir ėsdinančias dujas pramoninėje aplinkoje ir užtikrinti nuolatinę gamybą.

     • Naujos energijos palaikymas:Pritaikymas prie 35 kV energijos paskirstymo įrangos fotovoltinėse ir vėjo energijos stiprintuvuose, pvz., izoliacinės atramos vėjo energijos stiprintuvų įžeminimo jungikliams (žemai temperatūrai atsparios iki -40 ℃) ir aukštos įtampos izoliacinės pertvaros fotovoltiniams keitikliams, atitinkančios „aukšto patikimumo ir ilgo tarnavimo“ reikalavimus pagal naujus energijos scenarijus.

5. Kokybės užtikrinimas ir pramonės atitiktis

     „Richge Technology“ užtikrina aukštos įtampos izoliatorių patikimumą per „viso proceso kokybės kontrolę + pramonės standarto sertifikavimą“:

     • Sertifikavimo atitiktis:Gaminiai atitinka tarptautinius standartus IEC 61462 (kompozitiniai izoliatoriai), IEC 62271-303 (aukštos įtampos skirstomųjų įrenginių izoliacijos reikalavimai) ir nacionalinius standartus GB/T 16927.1 (aukštos įtampos bandymo technologija), GB 1094.3 (galios transformatorių izoliacijos reikalavimai). Kai kurie produktai turi CE ir UL sertifikatus ir gali būti eksportuojami į užsienio rinkas.

     • Bandymo įranga:Įrengta pramonėje pirmaujanti testavimo įranga, įskaitant "dalinio iškrovimo testerį" (aptikimo tikslumas ≤1 pC), "galios dažnio atsparumo įtampos bandymo stendą" (maksimali išėjimo įtampa 200 kV), "aukštos ir žemos temperatūros drėgno karščio bandymo kamerą" (imituojanti -40 ℃ ~ + 95 ℃ aplinką). Prieš išvežant iš gamyklos, kiekvienas gaminys turi išlaikyti tris pagrindinius bandymus: "galios dažnio atsparumo įtampai", "daliniam iškrovimui" ir "mechaniniam stiprumui".

    • Klientų atsiliepimai:Produktai tiekiami vietiniams aukštos įtampos įrangos gamintojams ir energijos tyrimų institucijoms, o vartotojai buvo pripažinti dėl „stabilios izoliacijos charakteristikų ir mažo gedimo lygio (≤0,5 % per metus)“. Ypač 35 kV pastotėse ir pramoninėse aukštos įtampos sistemose tarnavimo laikas gali siekti daugiau nei 15 metų.

Santrauka

     „Richge Technology“ aukštos įtampos izoliatorių pagrindinis konkurencingumas yra „12 kV ~ 35 kV visa įtampos aprėptis, didelis izoliacijos našumas ir stiprus prisitaikymas prie aplinkos“. Dėl optimizuoto medžiagų pasirinkimo, automatizuotų procesų ir optimizuoto konstrukcinio dizaino jie tapo patikimais pagalbiniais vidutinės ir aukštos įtampos elektros paskirstymo sistemų komponentais. Jos produktai ne tik atitinka įprastų aukštos įtampos scenarijų poreikius, bet ir gali pasiūlyti pritaikytus sprendimus ypatingoms aplinkoms, tokioms kaip didelis aukštis, pakrantės zonos ir pramoninė tarša. Jie pritaikyti aukštos įtampos įrangai įvairiose srityse, tokiose kaip energija, pramonė ir naujoji energija, ir yra pageidaujamas gaminys, pasižymintis „profesionalumu ir praktiškumu“ vidutinės ir aukštos įtampos izoliacijos srityje.
