Išsamus Richge technologijos SF6 grandinės pertraukiklio įvadas

    „Richge Technology“ daugiausia dėmesio skiria žemos įtampos skirstomųjų įrenginių priedų, aukštos įtampos skirstomųjų įrenginių komponentų ir patalpų / lauko grandinės pertraukiklių serijų gamybai. Toliau pateikiamas profesionalus įvadas apie SF6 grandinės pertraukiklius.

I. Pagrindinė SF6 grandinės pertraukiklio apžvalga

    SF6 grandinės pertraukiklis yra aukštos įtampos grandinės pertraukiklis, kuris naudoja sieros heksafluorido (SF6) dujas kaip izoliaciją ir lanko gesinimo terpę, plačiai naudojamas elektros energijos perdavimo ir paskirstymo srityse.

Pagrindinės funkcijos:

• Puikios izoliacijos savybės: SF6 dujų izoliacijos stipris yra 2,5–3 kartus didesnis už oro, todėl gali žymiai sumažinti įrangos tūrį.

• Puikus lanko gesinimo pajėgumas: didelis lanko kolonėlės laidumas, trumpas lanko laikas (2-2,5 ciklai) ir didelė pertraukimo galia (iki 80 kA).

• Nėra gaisro pavojaus: SF6 dujos yra nedegios ir yra labai saugios.

• Ilgas tarnavimo laikas: su ilgu techninės priežiūros ciklu ir sumažintu techninės priežiūros dažnumu, elektros tarnavimo laikas gali siekti daugiau nei 25 metus.

II. Darbo principas ir struktūra

2.1 Darbo principas

Lanko gesinimo mechanizmas:

1. Atidarymo metu judantys ir statiniai kontaktai atsiskiria, kad susidarytų lankas, dėl kurio SF6 dujos aukštoje temperatūroje skyla į S, F atomus ir teigiamus/neigiamus jonus.

2. SF6 dujų molekulės fiksuoja laisvuosius elektronus, sudarydamos neigiamus jonus, sumažindamos lanko kolonėlės laidumą ir paspartindamos lanko išnykimą.

3. Užgesinus lanką, dujos atkuria pradinę izoliacijos būseną.

Dujų cirkuliacija:Taikant slėgio dujų tipo arba savaiminio energijos tipo principą, dujų srautas generuojamas per stūmoklio arba lanko energiją, kad būtų greitai užgesintas lankas ir atkurta izoliacija.

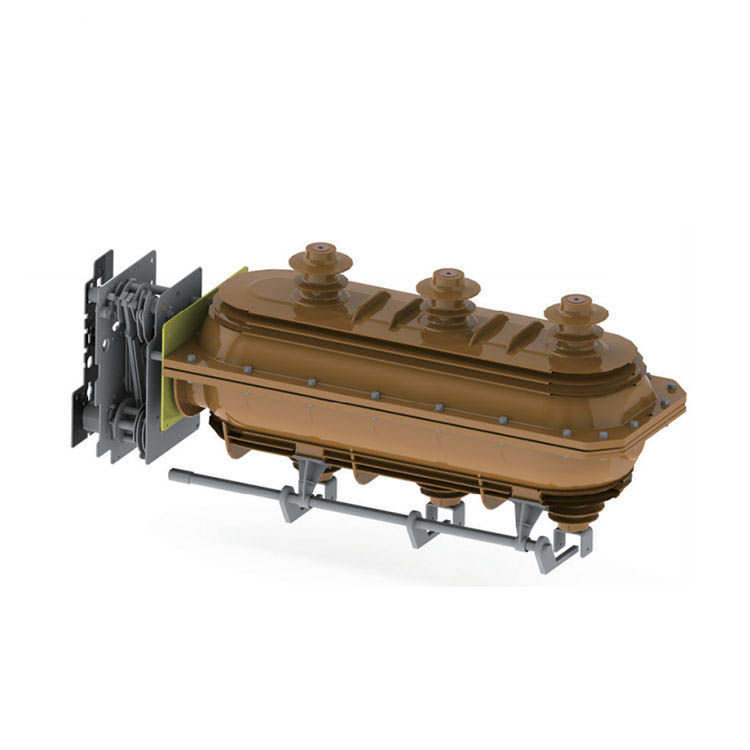

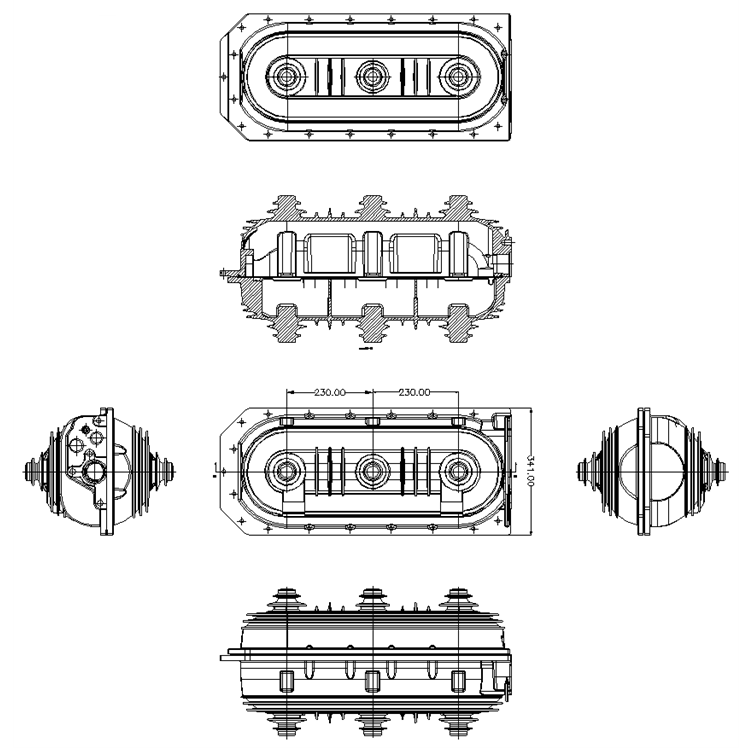

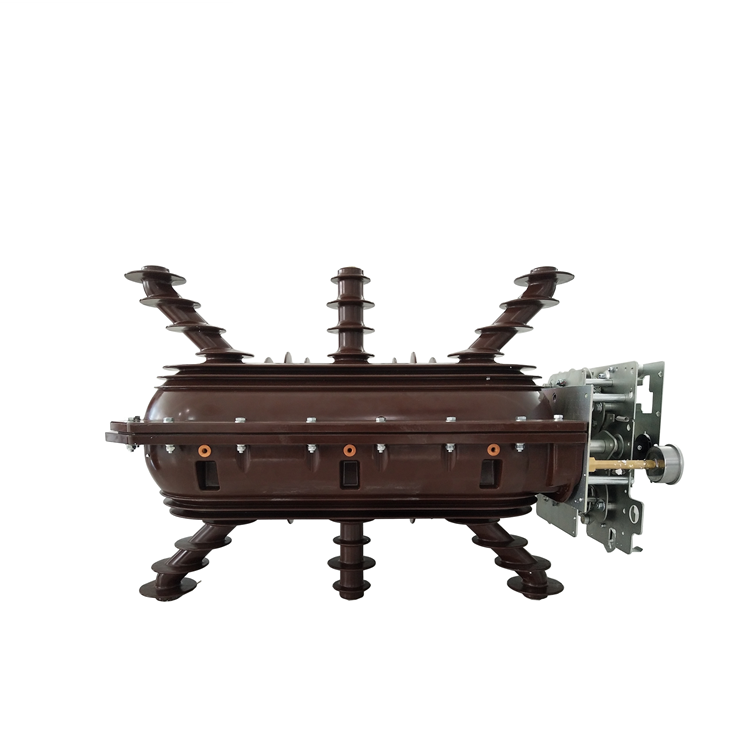

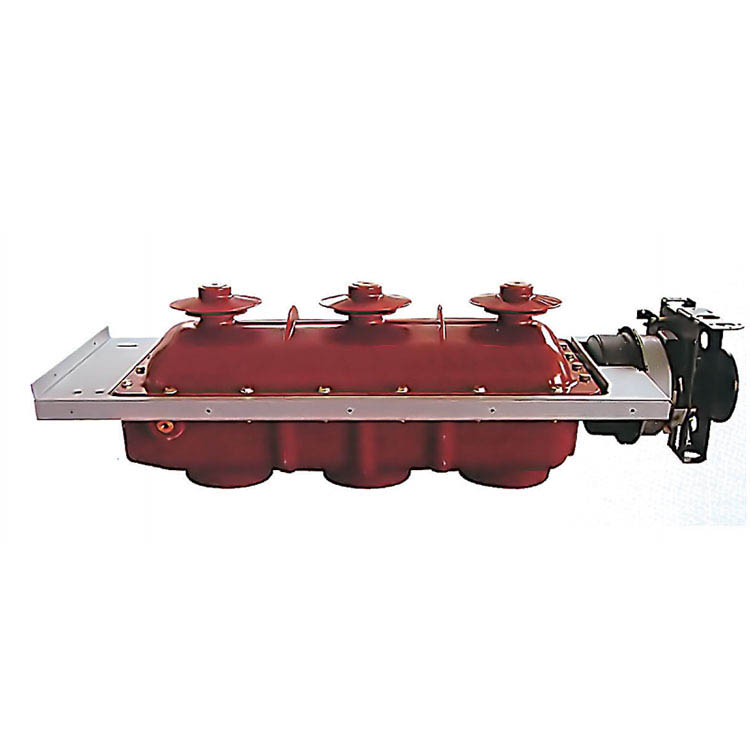

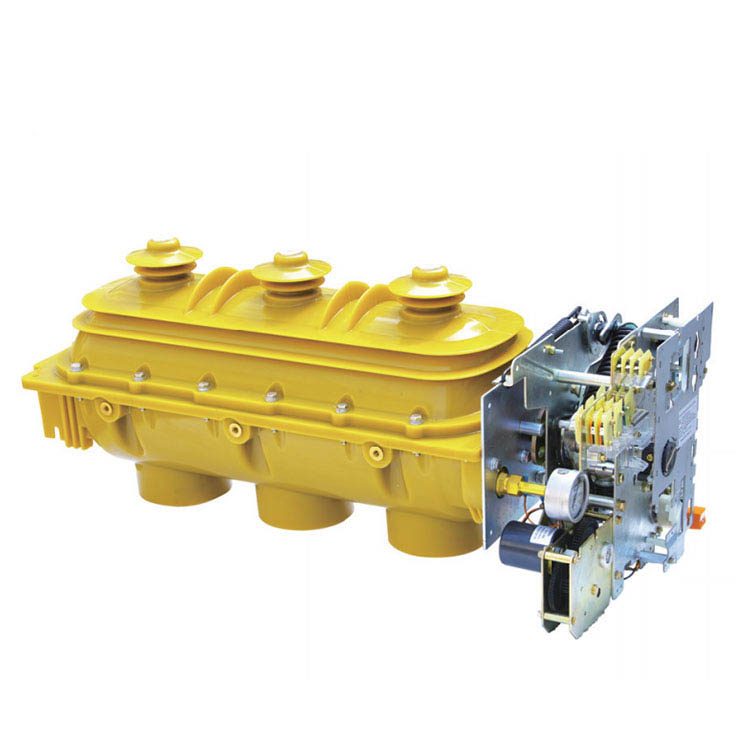

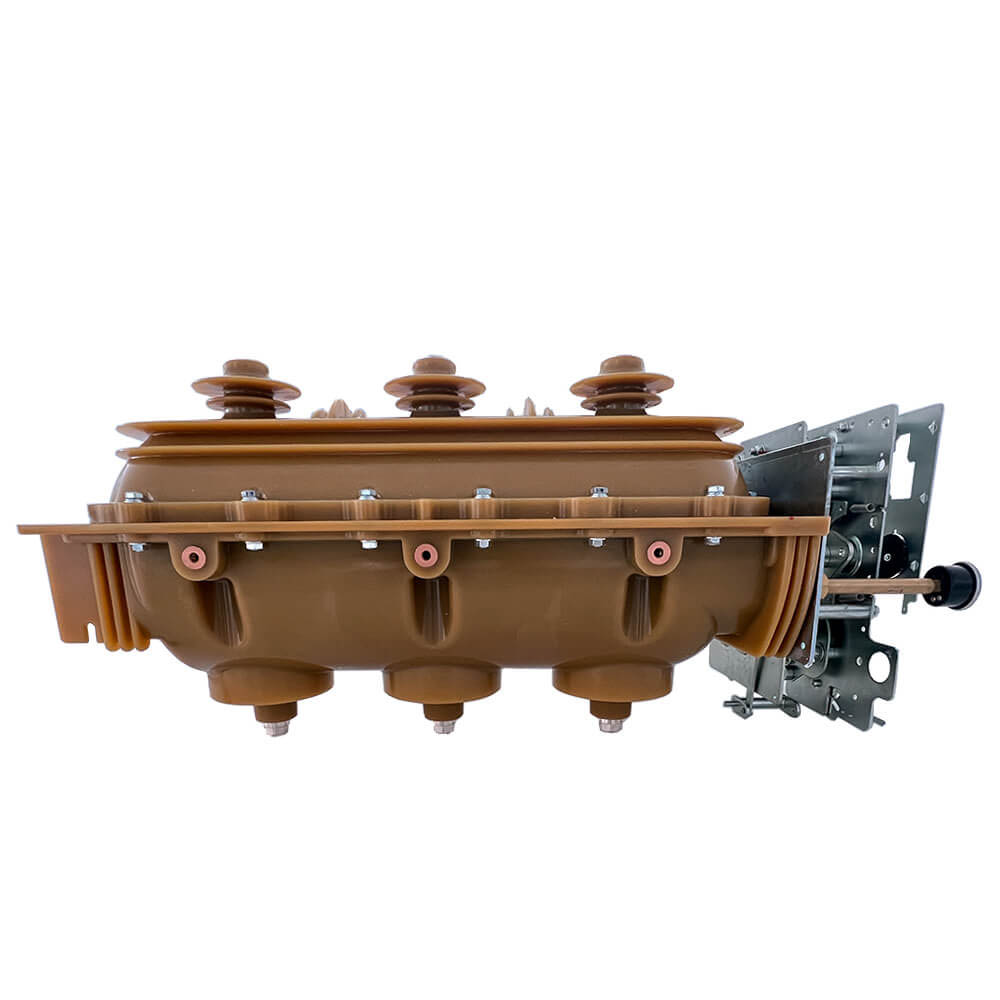

2.2 Pagrindinė struktūra

III. Richge Technology pagamintų SF6 grandinės pertraukiklių tipai ir techniniai parametrai

3.1 Pagrindiniai tipai

1. Suskirstyta pagal struktūrą:

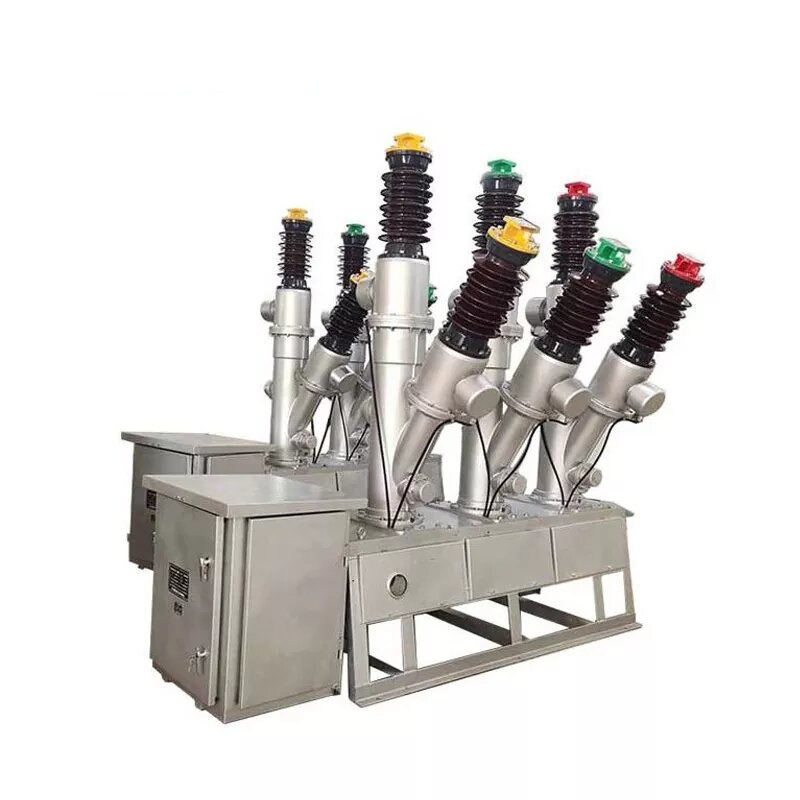

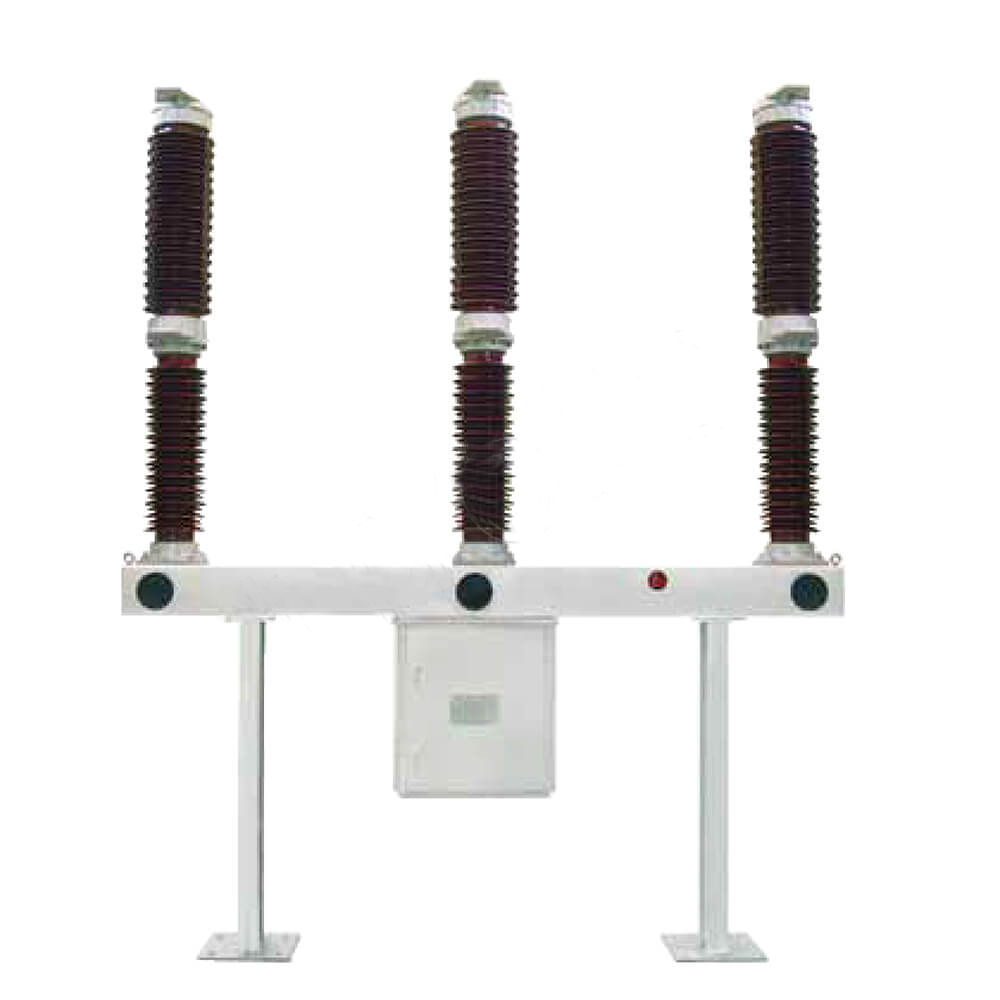

• Porcelianinės kolonos tipas: Trifazis nepriklausomas, didelio tūrio, tinka lauko vietoms (pvz., FA4-550 tipo)

• Rezervuaro tipas (grindų bako tipas): Trifazis bendras bakas, kompaktiška konstrukcija, geras seisminis veikimas, lengva priežiūra

• GIS kombinuotojo elektros įrangos grandinės pertraukiklis: sandariame korpuse integruotas su skyrikliu, įžeminimo jungikliu ir pan.

2. Klasifikuojama pagal gesinimo lanku metodą:

• Vieno slėgio tipas: tik vienas slėgis lanko gesinimo kameroje, paprasta konstrukcija, plačiai naudojamas

• Dvigubo slėgio tipas: su aukšto ir žemo slėgio oro kameromis, geresnėmis lanko gesinimo savybėmis, bet sudėtinga struktūra

3.2 Pagrindiniai techniniai parametrai

IV. SF6 grandinės pertraukiklio pranašumai ir taikymo scenarijai

4.1 Produkto pranašumai

1. Puikus laužymo efektyvumas: gali greitai užgesinti lankus, beveik nesukelia skilimo viršįtampio ir apsaugoti įrangą bei linijas

2. Didelis patikimumas: sandari konstrukcija sumažina išorinės aplinkos poveikį, tinka įvairioms atšiaurioms klimato sąlygoms

3. Mažas triukšmas: veikimo triukšmas yra mažesnis nei 85 dB, todėl darbo aplinka gerėja

4. Mažas grindų plotas: kompaktiška konstrukcija, ypač tinkama miesto pastotėms ir erdvės ribotoms vietoms

5. Aukštas intelekto lygis: gali integruoti stebėjimo sistemą, kad realiuoju laiku būtų galima stebėti dujų tankį, temperatūrą ir veikimo būseną

4.2 Taikymo scenarijai

• Energijos perdavimo sistema: 500kV ir aukštesnės įtampos perdavimo linijų apsauga ir valdymas

• Pastotė: naudojama kaip pagrindinių transformatorių ir šynų apsaugos įranga

• Pramoninis elektros tinklas: Aukštos įtampos elektros paskirstymas savarankiškai aprūpintoms elektrinėms didelėse gamyklose, kasyklose ir kt.

• Nauja elektros tinklo jungtis: Vėjo elektrinių ir fotovoltinių elektrinių stiprintuvų apsaugos įranga

• Miesto elektros tinklas: pagrindinė kompaktiškų GIS skirstomųjų įrenginių dalis

V. Montavimo ir priežiūros taškai

5.1 Diegimo reikalavimai

1. Pagrindo paruošimas:

• Lygio paklaida <1mm/m, siekiant užtikrinti įrangos stabilumą

• Ideali įžeminimo sistema, įžeminimo varža <0,5Ω

2. Dujų apdorojimas:

• Dujų nuotėkio aptikimas prieš montavimą, metinis nuotėkio rodiklis turi būti <1‰

• Išsiurbkite iki žemesnės nei 133 Pa ir palaikykite ilgiau nei 2 valandas, tada patvirtinkite, kad nėra nuotėkio, užpildykite kvalifikuotomis SF6 dujomis.

• Dujų užpildymo slėgis griežtai atitinka gaminio vadovo reikalavimus, klaida kontroliuojama ±0,02 MPa ribose

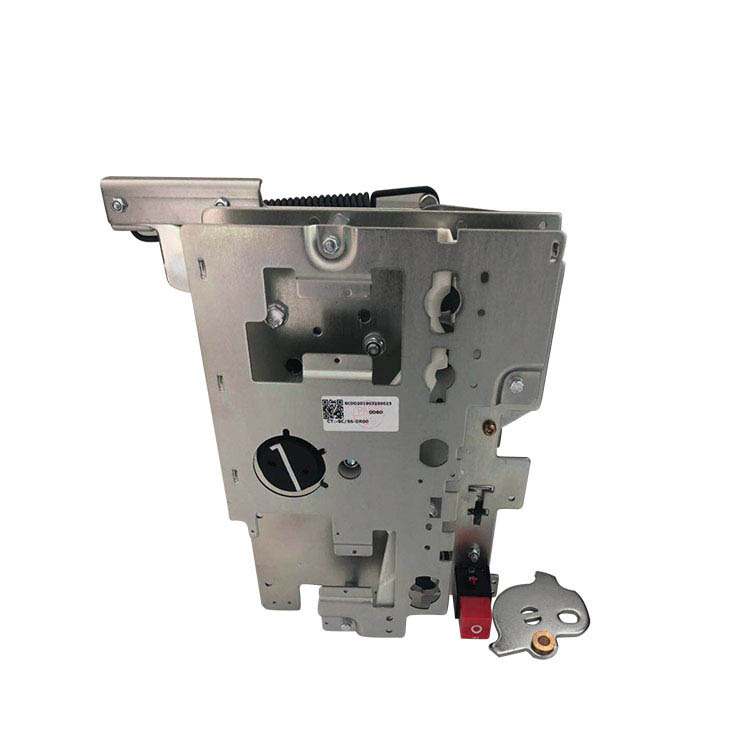

3. Mechanizmo reguliavimas:

• Atidarymo ir uždarymo laiko bei sinchronizacijos reguliavimas atitinka techninius reikalavimus

• Valdymo mechanizmas lankstus, nestrigdamas

• Papildomas jungiklis tiksliai perjungia įprastą grįžtamąjį signalą

5.2 Priežiūros metodai

Reguliarus patikrinimas:

Speciali priežiūra:

• Dujų papildymas: kai slėgis nukrenta iki aliarmo reikšmės (paprastai 0,05 MPa mažesnis už vardinį slėgį), laiku papildykite dujas

• Dujų keitimas: nutrūkus stipriai gedimo srovei, patikrinkite dujų kokybę ir, jei reikia, pakeiskite

• Tankio relės kalibravimas: Kalibravimas atliekamas kas 2-3 metus

VI. Atsargumo ir saugos priemonės

1. SF6 dujų charakteristikos:

• Grynas SF6 yra netoksiškas, tačiau lanko skilimo produktai (pvz., SO2, HF) yra toksiški, todėl atliekant techninę priežiūrą būtina vėdinti

• Venkite dujų patekimo ant odos ir kvėpavimo takų, jei reikia, naudokite apsaugines priemones

2. Techninės priežiūros sauga:

• Prieš atlikdami techninę priežiūrą, pirmiausia turite atjungti maitinimą, patikrinti, ar nėra elektros ir įžeminimo

• Prieš išleisdami SF6 dujas, sumažinkite slėgį iki nulinio manometrinio slėgio

• Priverstinis vėdinimas ilgiau nei 15 minučių atidarius įrangą, kad būtų užtikrintas vidinių dujų pašalinimas

3. Aplinkos apsaugos reikalavimai:

• SF6 yra stiprios šiltnamio efektą sukeliančios dujos (GWP vertė 23900), todėl emisijos turi būti griežtai kontroliuojamos

• Atliekos dujos turi būti perdirbamos ir apdorojamos bei neturi būti tiesiogiai išleidžiamos į atmosferą

VII. Santrauka

    Dėl puikios izoliacijos ir lanko gesinimo SF6 grandinės pertraukiklis tapo pagrindiniu aukštos įtampos skirstomųjų įrenginių pasirinkimu šiuolaikinėse elektros energijos tiekimo sistemose, ypač tinkamas didelės talpos, aukštos įtampos lygio energijos perdavimo ir paskirstymo scenarijams.
