AN serijos pneumatinis išmetimo duslintuvas

Prekinis ženklas:SOLH pagal Richge Technology

Produkto pozicionavimas

     SOLH AN serija yra specialus išmetimo duslintuvas visoms pneumatinėms sistemoms. Pagrindinės jo funkcijos apima išmetamųjų dujų triukšmo mažinimą, oro išmetimo valymą ir alyvos rūko purslų slopinimą. Plačiai montuojamas ant solenoidinių vožtuvų, pneumatinių cilindrų ir visų oro valdymo vožtuvų išmetimo angų, tai yra esminis aplinkos apsaugos ir triukšmo mažinimo priedas, skirtas visoms pneumatinėms grandinėms.

Visos serijos specifikacijų palyginimo lentelės

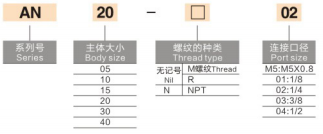

 1. Maži ir vidutiniai dydžiai (standartiniams solenoidiniams vožtuvams ir cilindrams)

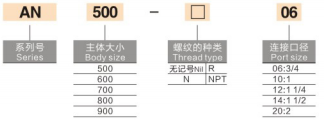

 2. Dideli angos dydžiai (skirta dideliems vožtuvams ir centriniams išmetimo kolektoriams)

Universalūs pagrindiniai techniniai parametrai

  1. Taikoma terpė: švarus suslėgtas oras (NEtinka degioms, ėsdinančioms nuodingoms dujoms)

  2. Maksimalus vardinis darbinis slėgis: 1,0 MPa (standartiniai dervos modeliai)

  3. Darbinės temperatūros diapazonas:

     -- Standartinis dervos tipas: -10 ~ +60 ℃ (be apledėjimo šerdies viduje)

     -- Sukepinto metalo tipas: Atsparumas iki 150 ℃ aukštai temperatūrai

  4. Triukšmo mažinimo našumas:

     -- Standartinė klasė: 25–30 dB(A)

     -- Specialioji didelio slopinimo versija: ≥35 dB(A)

  5. Neprivalomos statybinės medžiagos

     -- Dervos tipas: UL94-V0 antipireninis korpusas, porėta sukepinta filtro šerdis (porų dydis 50–100 μm)

     -- Metalo tipas: vario lydinio sukepintas korpusas, išskirtinis atsparumas aukštai temperatūrai ir korozijai

  6. Sujungimo parinktys: M3/M5 metrinis sriegis, Rc/PT vidinis sriegis, NPT sriegis, įstumiama jungtis φ6 ~ φ12 vamzdeliams

Vidinės struktūros ir triukšmo mažinimo principas

     -- Dideliu greičiu ištraukiamas oras patenka į duslintuvo korpusą; akyta sukepinta šerdis / kelių sluoksnių pluoštas padalija oro srautą į mažus kanalus, kad sukurtų trintį ir garso sugertį, efektyviai slopindamas išmetamųjų dujų smūgio triukšmą.

     -- Dviejų sluoksnių kompozicinė konstrukcija pritaikyta daliniams modeliams: vidinė šerdis pašalina triukšmą, išorinis apvalkalas blokuoja alyvos rūko purslą, išlaikant žemą išmetamųjų dujų priešslėgį, kad būtų išvengta cilindro greičio praradimo.

     -- Visiškai pasyvi mechaninė konstrukcija, nereikia maitinimo šaltinio, greitas triukšmo mažinimas po paprasto montavimo.

3 žingsnių greito pasirinkimo vadovas

  1. Suderinkite prijungimo sąsają: patvirtinkite išmetimo angos sriegio specifikaciją (M5/Rc1/8 ir t. t.) arba išorinį plastikinio vamzdelio skersmenį (φ8/10/12 įstumiamasis tipas).

  2. Suderinkite oro srauto pajėgumą:

     -- Mini serija (AN05/AN10): ≤0,4 m³/min

     -- Vidutinės serijos (AN15 / AN20 / AN40): 0,8–1,2 m³/min

     -- Didelės pramoninės serijos (AN500 ~ AN900): ≥2,5 m³/min.

  3. Derinkite darbo aplinkos sąlygas:

     -- Aukšta temperatūra / dažnas greitas išmetimas: pasirinkite sukepinto metalo AN110 seriją

     -- Drėgnas dulkėtas patalpų dirbtuvės: sandari derva ANA1 serija

     -- Maksimalus triukšmo mažinimo prioritetas: ANB1 didelio slopinimo duslintuvų serija

Montavimo ir įprastinės priežiūros instrukcijos

  1. Montavimo būdas

     -- Tiesiogiai užsukite ant vožtuvo / cilindro išmetimo angos; išorinis korpusas gali laisvai suktis bet kokiai orientacijai. Įstumiamasis tipas gali būti tvirtai įkištas į vamzdelį vienu žingsniu.

  2. Priežiūros taisyklės

     -- Užsikimšusios šerdies valymas: išpūskite šerdį atvirkščiai žemo slėgio švariu oru arba išskalaukite; pakeiskite duslintuvą, jei nepavyksta pašalinti didelio užsikimšimo.

     -- Tarnavimo laikas: derva sukepinta šerdis apytiksl. 10 000 darbo valandų; metalinė sukepinta šerdis, pasižyminti itin ilga tarnavimo laiku.

SOLH mainų pranašumas

     SOLH pilnos AN serijos modeliai, įskaitant AN05-M5, AN10-01, AN15-02, ANA1-06, yra visiškai keičiami su originaliais SMC AN duslintuvais, turi identišką sriegio dydį, srauto talpą ir triukšmo mažinimo efektą, konkurencingesnę vieneto kainą ir greitesnį gamybos laiką optimizuojant masinio pirkimo išlaidas.

Vieno sakinio santrauka

     SOLH AN serijos pneumatinis išmetimo duslintuvas siūlo pilną M5–Rc2 colių dydžio asortimentą su dervos / metalo sukepinimo galimybėmis, užtikrina 25–35 dB(A) triukšmo mažinimą ir alyvos rūko sulaikymą, standartinį universalų duslintuvą, skirtą visiems solenoidiniams vožtuvams ir cilindrų išmetimo triukšmo valdymui pramoninėje automatikoje.
