Išsamus Richge technologijos vidaus aukštos įtampos įžeminimo jungiklio įvadas

    Remiantis „Richge Technology“ verslo pagrindu aukštos įtampos skirstomųjų įrenginių priedų srityje (anksčiau daugiausia dėmesio skyrė aukštos įtampos izoliacijos dalims, įžeminimo jungiklių komponentams ir kt.), jos patalpose esantys aukštos įtampos įžeminimo jungikliai naudojami kaip pagrindinė saugos įranga elektros sistemoms, kurių įtampos lygis yra 12 kV–40,5 kV. Jie daugiausia naudojami patalpų pastotėse, elektros paskirstymo patalpose ir aukštos įtampos skirstomųjų įrenginių derinimui, kad būtų patenkinti įžeminimo apsaugos poreikiai atliekant įrangos techninę priežiūrą. Produktai atitinka pramonės standartus, tokius kaip T/ZZB 2173-2021 „12kV～40.5kV vidaus aukštos įtampos kintamosios srovės įžeminimo jungiklis“. Toliau pateikiamas išsamus pagrindinių gaminio matmenų įvadas:

I. Produkto apžvalga ir pagrindinės padėties nustatymas

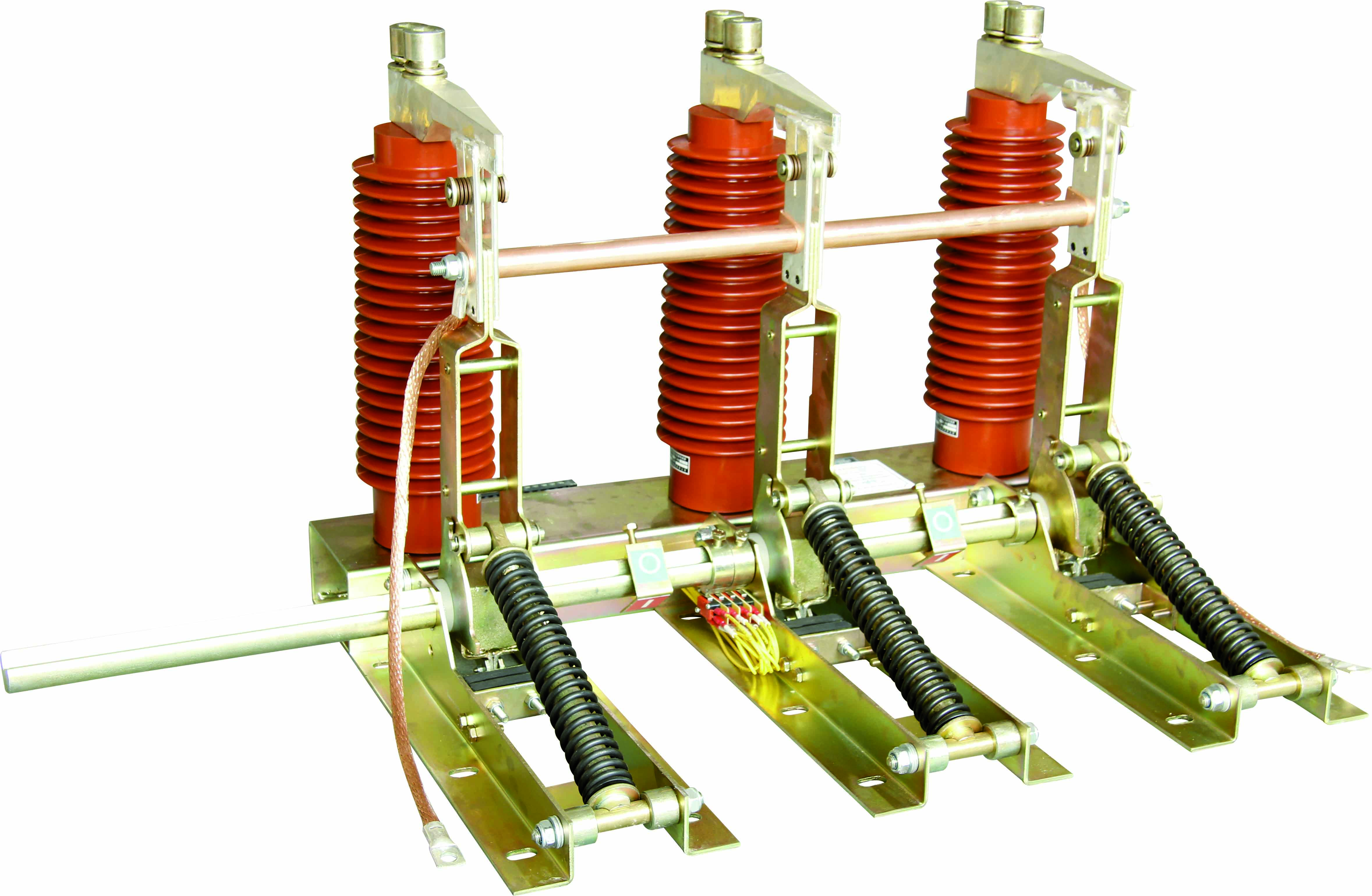

    Richge patalpų aukštos įtampos įžeminimo jungiklis yra mechaninis saugaus įžeminimo įtaisas, klasifikuojamas kaip izoliacinis jungiklis. Pagrindinė jo funkcija yra sudaryti patikimą įžeminimo grandinę tarp prižiūrimos įrangos ir elektros tinklo atliekant aukštos įtampos įrangos (pvz., grandinės pertraukiklių, transformatorių, skirstomųjų įrenginių) techninę priežiūrą, išlaisvinti likutinius krūvius ir sukurti „akivaizdų atjungimo tašką“, kad būtų išvengta asmeninio elektros smūgio ar įrangos sugadinimo dėl netikėto maitinimo šaltinio.

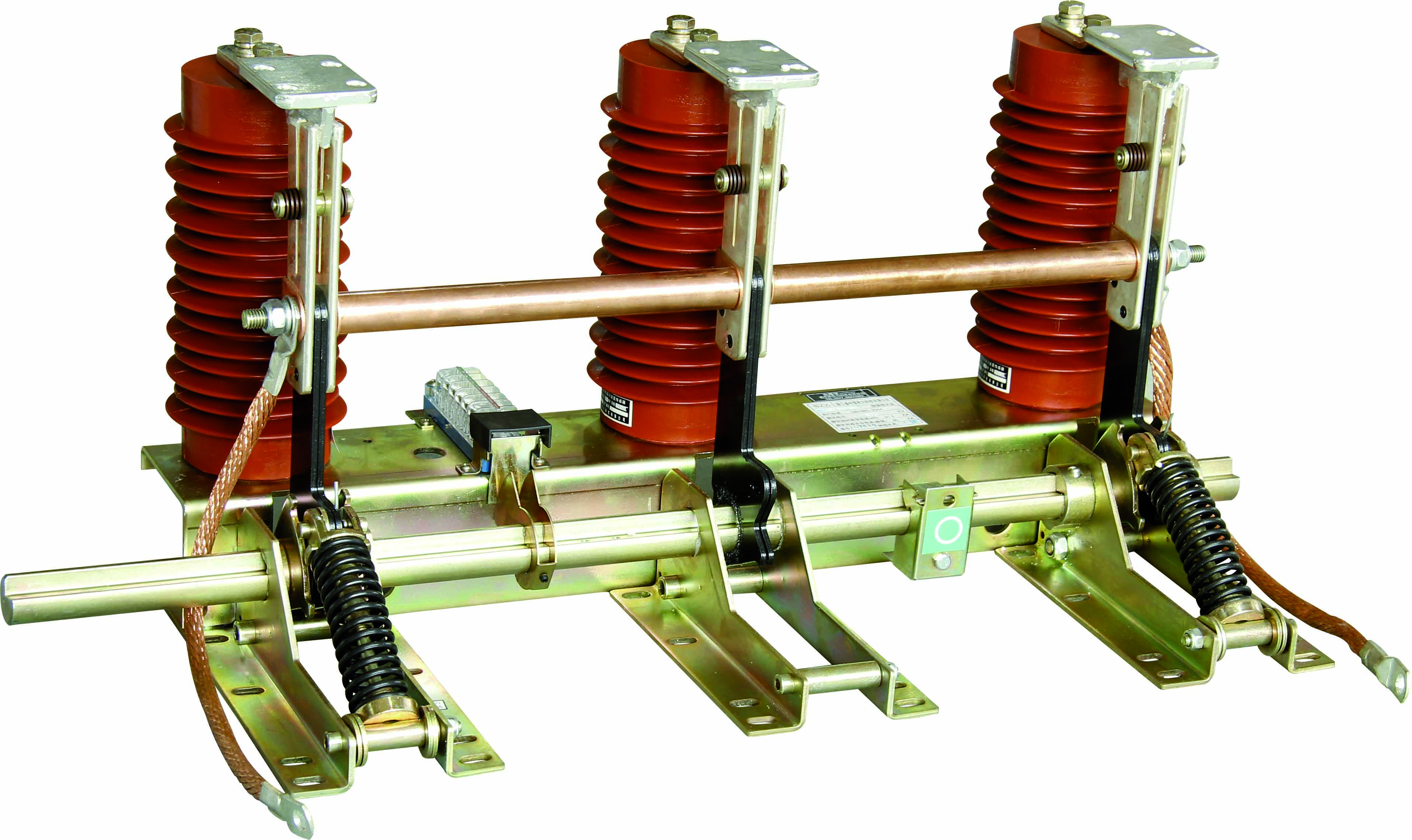

• Įtampos aprėptis: 12kV, 24kV, 40,5kV (pritaikoma prie pagrindinių vidutinės įtampos patalpų elektros energijos sistemų);

• Dažnio pritaikymas: 50Hz (suderinamas su vidaus elektros sistemos standartais);

• Pagrindiniai pranašumai: sudaryti techninę sinergiją su Richge aukštos įtampos jungiklių priedais (pvz., izoliaciniais stulpeliais, valdymo mechanizmais), pasižyminti kompaktiška struktūra, lanksčiu veikimu ir atsparumu atšiaurioms aplinkoms (pritaikymas prie sudėtingų patalpų scenarijų, tokių kaip dulkės, temperatūros ir drėgmės svyravimai).

II.Pagrindiniai techniniai parametrai (atitinka T/ZZB 2173-2021 standartą)

    Pagal įtampos lygių klasifikaciją pagrindiniai techniniai parametrai pateikti šioje lentelėje, kuri taip pat atitinka pagrindinius GB/T 1985-2014 „Aukštos įtampos kintamosios srovės izoliaciniai jungikliai ir įžeminimo jungikliai“ reikalavimus:

Didžiausia atidarymo spyruoklės veikimo jėga (N)

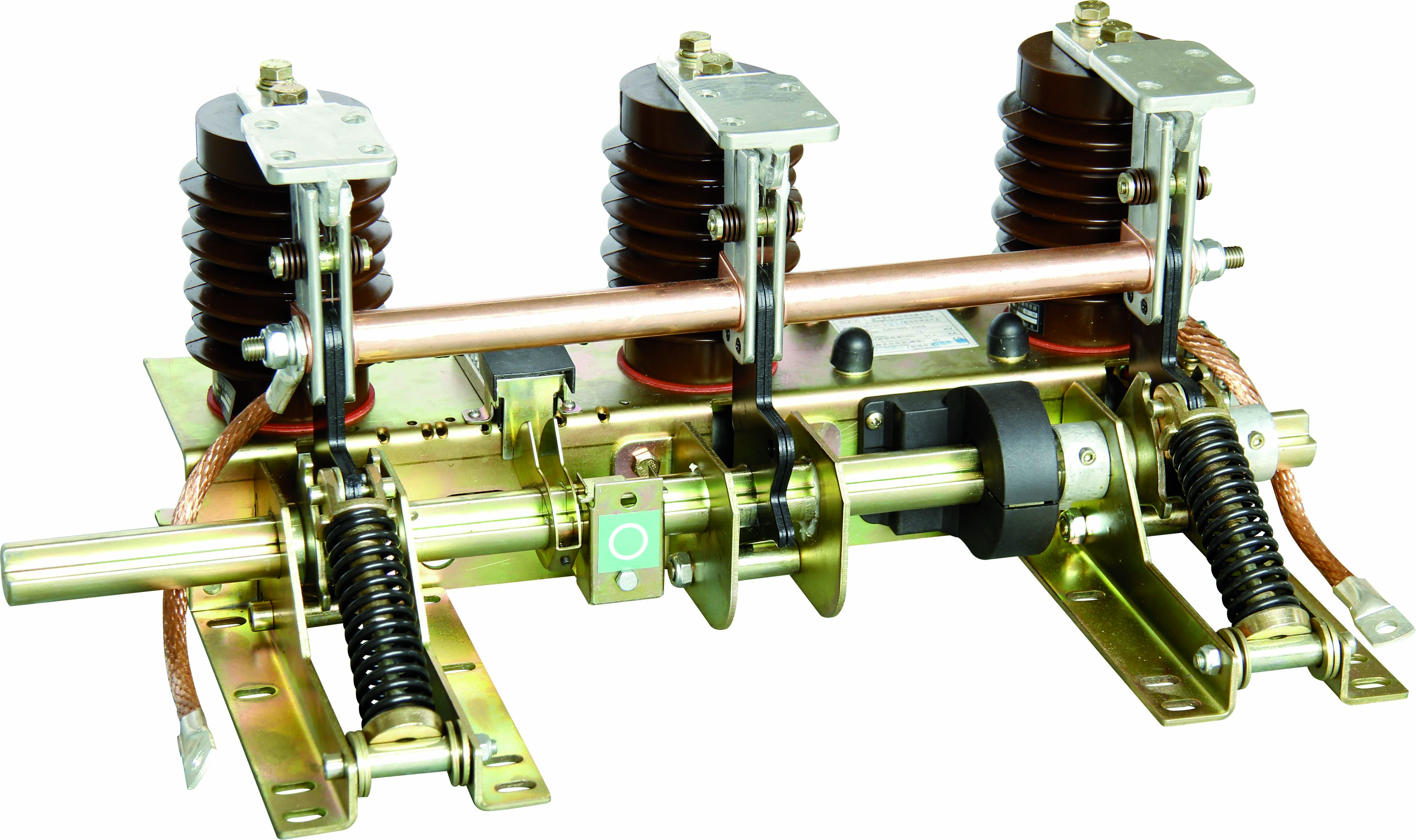

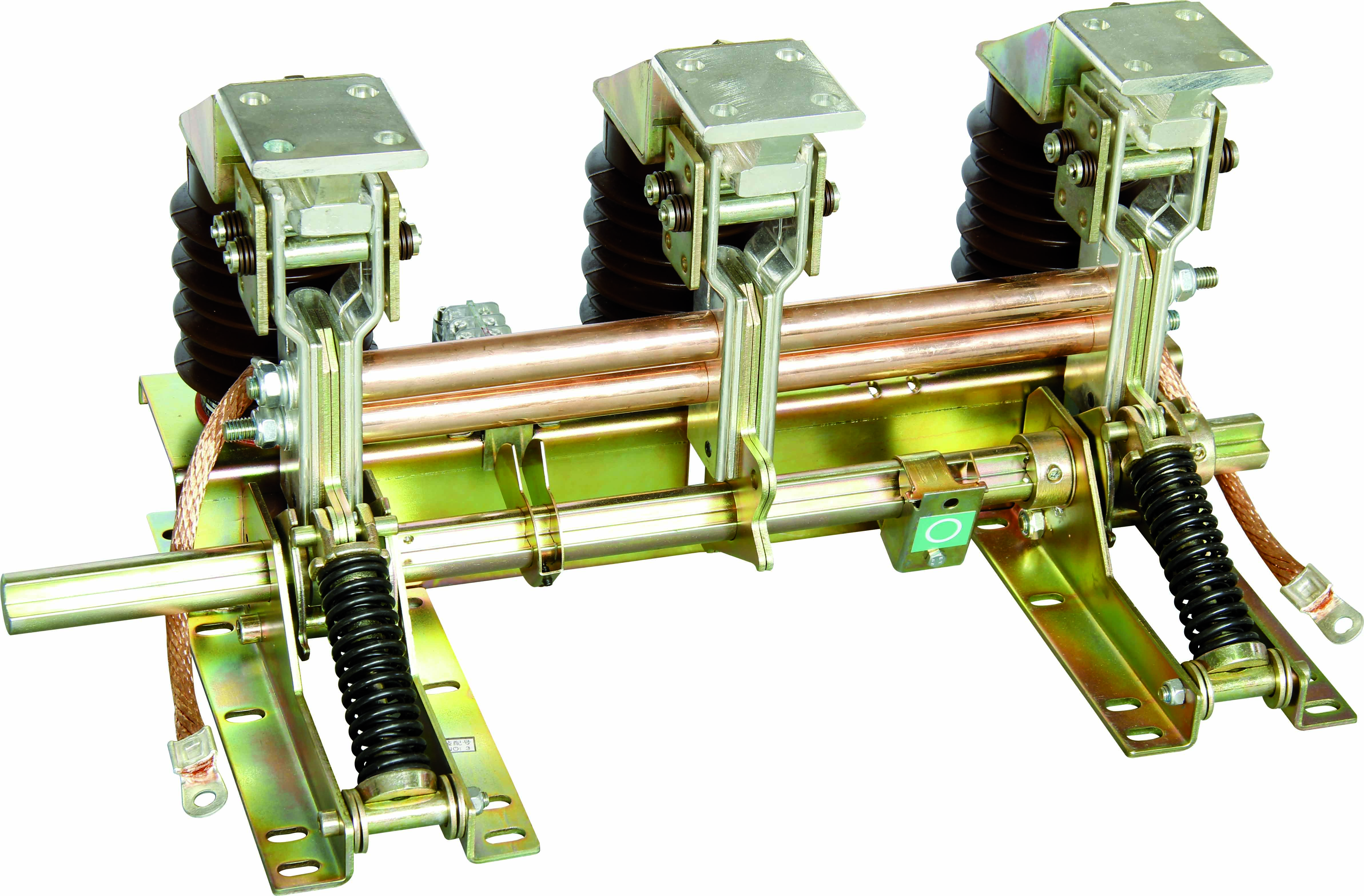

3.1 Pagrindinė struktūra (modulinė konstrukcija, kad būtų lengva montuoti ir prižiūrėti)

    Atsižvelgiant į brandžią pramonės architektūrą ir derinant su Richge priedų proceso pranašumais, produktą daugiausia sudaro šie komponentai:

• Kronšteinas: Formuojamas šalto lenkimo ir plonų plieno plokščių suvirinimo būdu, paviršius apdorotas antikorozine (cinkavimas/purškimas), siekiant užtikrinti konstrukcijos tvirtumą;

• Įžeminimo peilio mazgas: T2 raudono vario šalto tempimo formavimas, kontaktinio sidabro dengimo sluoksnio kietumas ≥HV120 (sumažina atsparumą kontaktui ir pagerina atsparumą korozijai);

• Statinis kontaktas: su flanšinio peilio briaunos konstrukcija, bendradarbiaujant su diskine spyruokle, kad būtų užtikrintas patikimas kontaktas ir išvengta laisvo įkaitimo;

• Veikimo mechanizmas: palaiko rankinį/elektrinį dvigubą režimą (elektriniame modelyje yra variklio pavaros blokas), integruota su slėgio spyruoklės energijos kaupimo struktūra;

• Izoliacijos komponentai: epoksidinės dervos izoliatoriai naudoja APG automatinį suspaudimo formavimo procesą (didelis izoliacijos stiprumas, mažas dalinis iškrovimas);

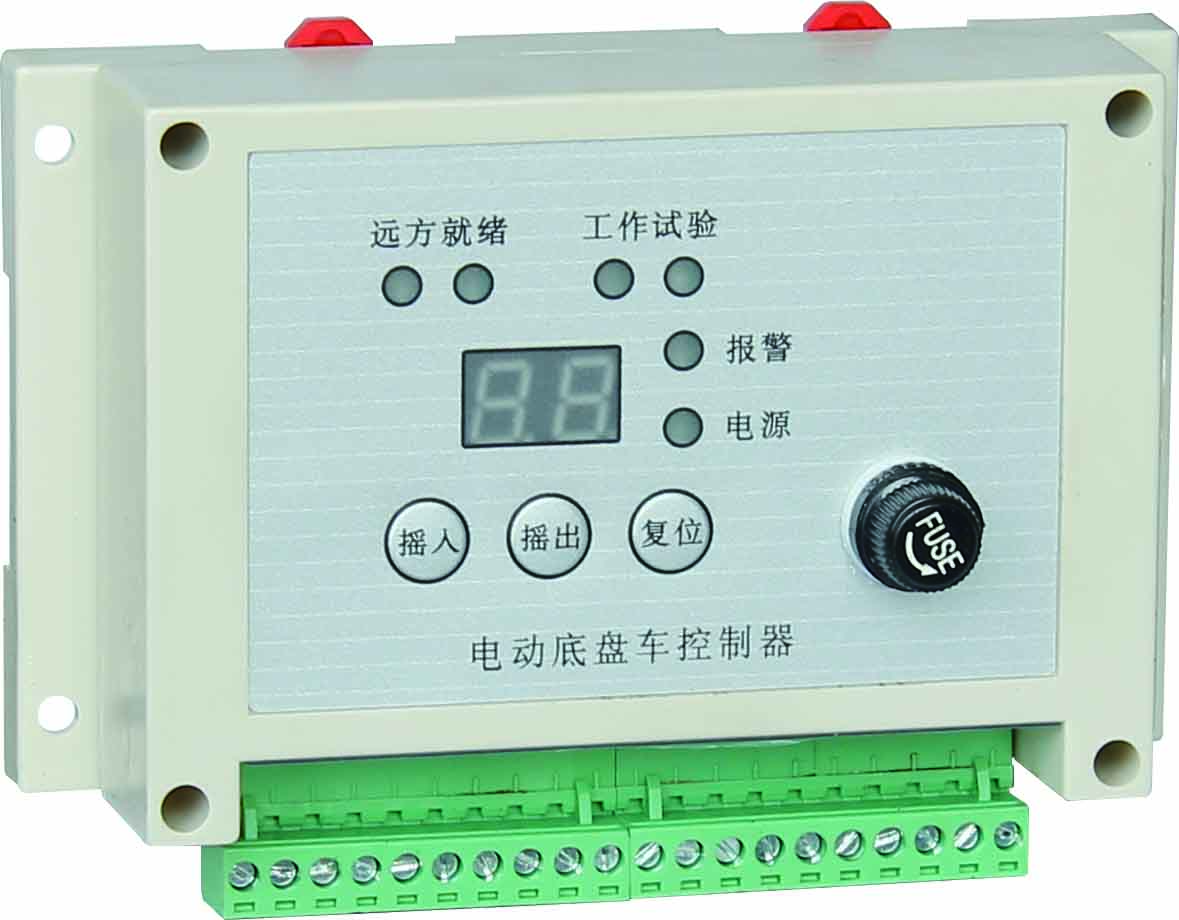

• Išmanusis valdymo modulis (papildomas): Apsauga nuo variklio užstrigimo (≥5 kartus nominali srovė), apsauga nuo veikimo laiko apribojimo, apsauga nuo įtampos svyravimų (80%-120% vardinė vertė), apsaugos klasė IP3X;

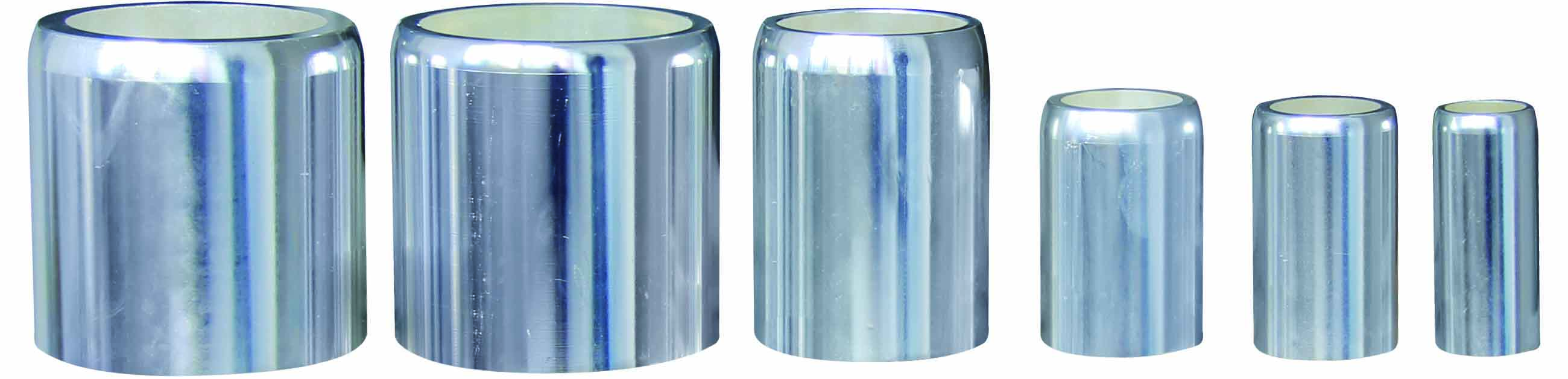

• Pagalbiniai komponentai: laidžioji mova (izoliacijos izoliacija), lanksti jungtis (kompensuoja montavimo klaidą), padėties jutiklis (atsijungimo ir uždarymo būsena).

3.2 Veikimo principas (varomas slėginės spyruoklės energijos kaupimo, nepriklausomas nuo rankinio veikimo greičio)

(1) Uždarymo operacija

1. Rankiniu būdu / elektra varyti valdymo mechanizmą, sukimo momentas perduodamas pagrindiniam velenui, įveikiant pasipriešinimo sukimo momentą, kad švaistiklio svirtis suktųsi;

2. Įžeminimo peilio valdymo strypas praeina per slėgio spyruoklės negyvos tašką, o slėgio spyruoklė akimirksniu išleidžia energiją, kad stumtų įžeminimo peilį, kad jis greitai užsidarytų;

3. Uždaręs vietoje, įžeminimo peilis glaudžiai liečiasi su statiniu kontaktiniu flanšu per disko spyruoklę, kad sudarytų patikimą įžeminimo grandinę.

(2) Atidarymo operacija

1. Veikimo mechanizmas taiko atbulinį sukimo momentą, o pagrindinis velenas įveikia pagrindinį sukimo momentą ir spyruoklės jėgą, kad švaistiklio svirtis suktųsi atbuline eiga;

2. Įžeminimo peilio slėgio spyruoklė vėl praeina per negyvą tašką, kad užbaigtų energijos kaupimą (pasiruošimas kitam uždarymui);

3. Atidarius vietoje, pertraukos atidarymo atstumas atitinka standartinius reikalavimus ir sudaro akivaizdžią elektros izoliaciją.

IV. Pagrindinės funkcijos ir taikymo scenarijai

4.1 Pagrindinės saugos funkcijos

1. Priverstinė blokavimo apsauga: Įdiekite mechaninį/elektrinį blokavimą su pagrindiniu aukštos įtampos skirstomųjų įrenginių jungikliu (kai pagrindinis jungiklis neatidaromas, įžeminimo jungiklio negalima uždaryti; kai įžeminimo jungiklis uždarytas, pagrindinio jungiklio negalima uždaryti), kad išvengtumėte netinkamo veikimo;

2. Likučio įkrovos atleidimas: greitai išleiskite likutinius įrangos įkrovimus po įžeminimo, kad išvengtumėte elektrostatinio smūgio atliekant techninę priežiūrą;

3. Trumpojo jungimo pajėgumas: E2 klasės našumas gali susidoroti su staigiais trumpojo jungimo gedimais techninės priežiūros metu, kad būtų išvengta įrangos perdegimo;

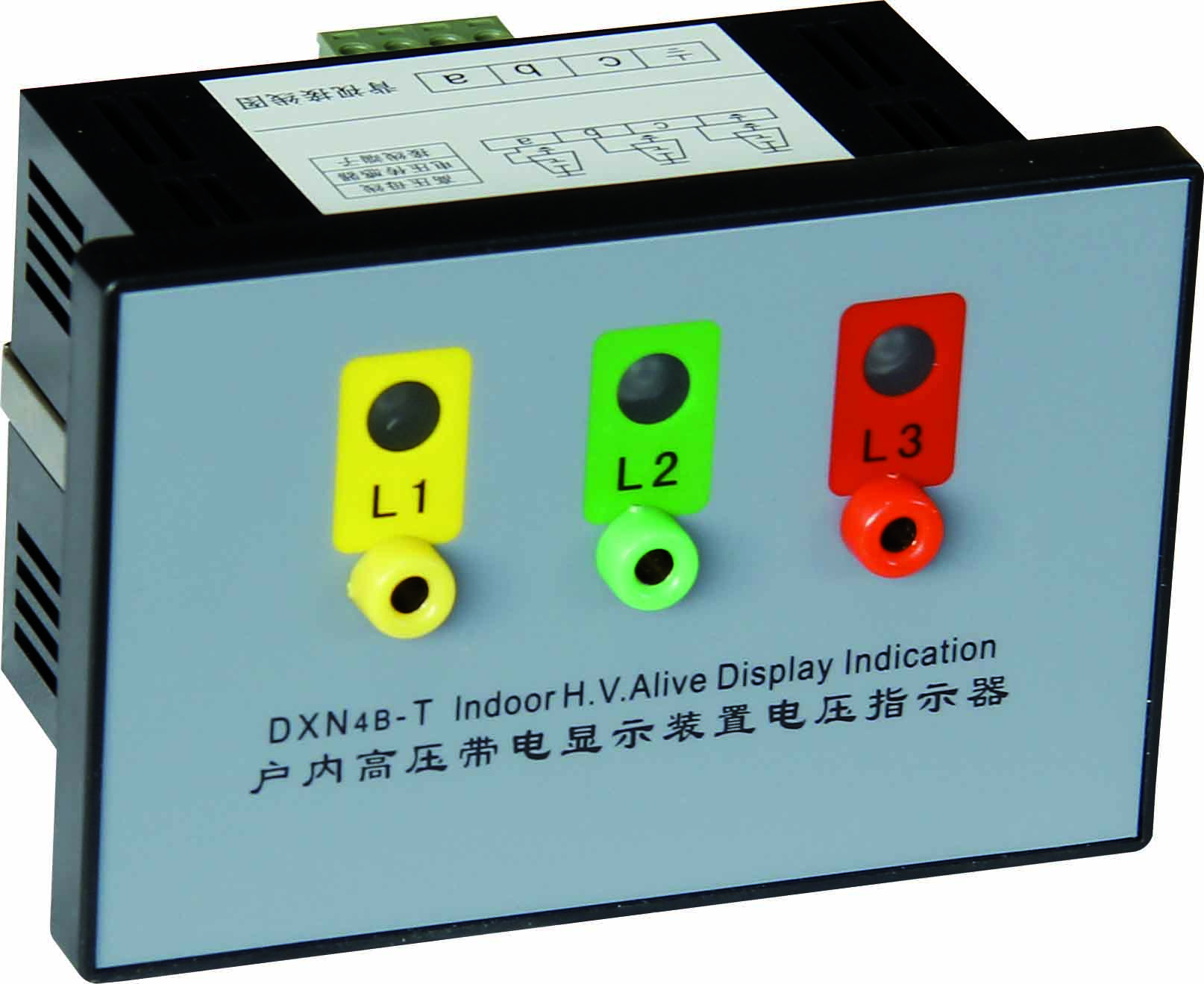

4. Būsenos vizualizacija: Įrengtas mechaninis padėties indikatorius (aiškios atidarymo/uždarymo žymės), pasirenkamas tiesioginio rodymo įrenginys (atitinkantis DL408-91 taisykles).

4.2 Tipiniai taikymo scenarijai

• Vidaus pastotės: naudojamos su 12kV~40,5kV grandinės pertraukikliais ir izoliaciniais jungikliais šynų ir transformatorių techninės priežiūros įžeminimui;

• Aukštos įtampos skirstomųjų įrenginių suderinimas: Suformuokite "aukštos žemos įtampos sinergiją" su Richge žemos įtampos skirstomųjų įrenginių priedais, pritaikytais MNS, GCS ir kitoms spintoms, kaip išeinančių spintų ir apskaitos spintų priežiūros įžeminimo komponentus;

• Pramoninės energijos paskirstymo sistemos: aukštos įtampos įrangos (pvz., aukštos įtampos variklių, lygintuvų spintų) techninės priežiūros apsauga didelėse gamyklose ir kasykloms priklausančiose elektrinėse;

• Nauji energetikos scenarijai: saugus patalpų elektros paskirstymo įrenginių (pvz., 35 kV skirstomųjų įrenginių) įžeminimas fotovoltinės / vėjo energijos stiprintuvo stotyse.

V. Montavimo ir priežiūros taškai

5.1 Pagrindiniai diegimo reikalavimai

1. Pagrindo pritaikymas: Instaliacinio paviršiaus lygumo paklaida ≤1mm/m, o įžeminimo kilpos varža ≤0.5Ω (turi būti patikimai prijungtas prie stoties įžeminimo tinklo);

2. Bendradarbiavimas su blokavimu: Užtikrinkite, kad blokavimo mechanizmas su pagrindiniu skirstomojo įrenginio jungikliu veiktų sklandžiai ir netrukdytų (geresniam suderinamumui rekomenduojama naudoti originalius Richge blokavimo priedus);

3. Elektros instaliacija: elektrinio modelio valdymo linijos jungtis turi atitikti įtampos lygį (pvz., AC220V/DC220V), o laidų gnybtų priveržimo momentas – vadovo reikalavimus;

4. Priėmimo testas: po montavimo būtina patikrinti atidarymo ir uždarymo asinchroniškumą, kilpos varžą ir izoliacijos charakteristikas (galios dažnio atsparumo įtampai, dalinio iškrovimo bandymą).

5.2 Reguliari techninė priežiūra ir trikčių šalinimas

(1) Priežiūros ciklas ir turinys

(2) Dažnas trikčių šalinimas

• Uždarymo užstrigimas: patikrinkite, ar jungtis tarp švaistiklio ir pagrindinio veleno nėra laisva, ar kontaktas nėra deformuotas (reikia pakeisti deformuotas dalis);

• Per didelis kontaktinis pasipriešinimas: nupoliruokite kontaktinį oksido sluoksnį, papildykite sidabro dengimą (arba pakeiskite kontaktinį mazgą);

• Elektros veikimo sutrikimas: patikrinkite, ar nesuveikė variklio užstrigimo apsauga (reikia iš naujo nustatyti valdiklį), ar nesusidėvėjo pavaros pavara;

• Per didelis dalinis iškrovimas: Nuvalykite alyvos dėmę ant izoliacijos dalių paviršiaus, patikrinkite, ar izoliatoriuje nėra įtrūkimų (jei reikia, pakeiskite izoliatorių).

VI. Standartų laikymasis ir įsipareigojimas kokybei

6.1 Atitinkami standartai

3. Išsiųskite el. laišką „Richge“ klientų aptarnavimo el. paštu, kad pateiktumėte paraišką dėl pritaikyto techninio sprendimo.

• Nacionalinis standartas: GB/T 1985-2014 „Aukštos įtampos kintamosios srovės izoliaciniai jungikliai ir įžeminimo jungikliai“, GB/T 11022-2020 „Bendrieji aukštosios įtampos skirstomųjų įrenginių ir valdymo įrangos standartų techniniai reikalavimai“;

• Bandymo standartas: GB/T 14598.26-2015 „Elektromagnetinis suderinamumas. Bandymai ir matavimo metodai. Atsparumo elektrostatinei iškrovai bandymas“ (EMC bandymas), druskos purškimo bandymas (trys patikrinimas).

6.2 Kokybės įsipareigojimas

• Prekės garantinis laikotarpis: 1 metai (neįskaitant žmogaus padarytos žalos ar nenugalimos jėgos);

• Gyvenimo garantija: kai mechaninis tarnavimo laikas pasiekia M2 klasę (10 000 kartų), pagrindinės savybės vis tiek atitinka standartinius reikalavimus;

• Aptarnavimo palaikymas: teikite montavimo nurodymus, techninės priežiūros mokymus ir atsarginių dalių tiekimą (pagalbą galite gauti oficialioje „Richge“ svetainėje arba klientų aptarnavimo tarnyboje).

VII. Išsamios informacijos gavimo būdai

    Norėdami gauti visą „Richge Technology“ patalpų aukštos įtampos įžeminimo jungiklio gaminio vadovą (įskaitant konkrečius modelio parametrus, montavimo brėžinius, bandymų ataskaitas), galite naudoti šiuos metodus:

1. Apsilankykite oficialioje Richge svetainėje (www.richgeswitchgear.com) ir pateikite užklausą skiltyje „Aukštos įtampos produktai“ arba „Techninis atsisiuntimas“;

2. Susisiekite su Richge pardavimo skyriumi (WhatsAPP: +86 189 5893 8078) ir paaiškinkite reikalavimus (pvz., įtampos lygį, ar reikalingas elektrinis valdymas);

3. Išsiųskite el. laišką „Richge“ klientų aptarnavimo el. paštu, kad pateiktumėte paraišką dėl pritaikyto techninio sprendimo.
