MHZ2 / MHZL2 lygiagretus oro griebtuvas Visas produkto pristatymas

Gamintojas: SOLH by Richge Technology

Produkto apžvalga

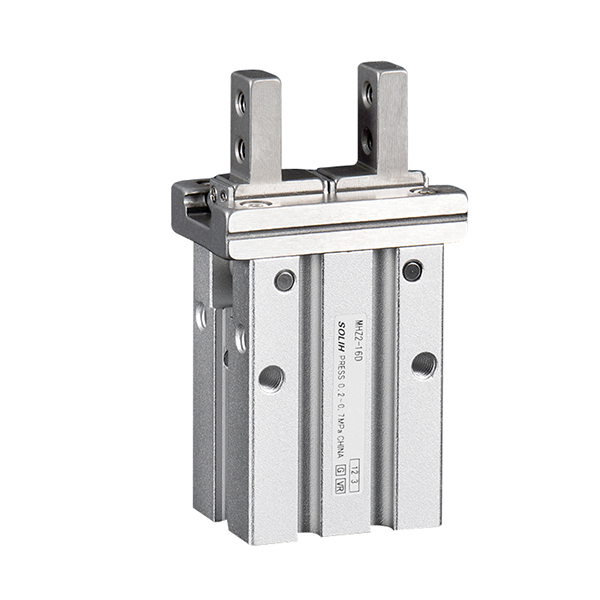

     SOLH MHZ2 (standartinis taktas) ir MHZL2 (ilgas taktas) yra dviejų stūmoklių sinchroniniai lygiagrečiai oro griebtuvai. Varomi simetriški dvigubi stūmokliai ir tikslūs linijiniai kreipiamieji bėgiai, žandikauliai atsidaro ir užsidaro lygiagrečiai, nesikreipdami, o tai užtikrina itin aukštą kartotinio padėties nustatymo tikslumą. Galimos kiaurymės: 10/16/20/25 mm, palaiko tris darbo režimus: dvigubo veikimo (D), vieno veikimo normaliai atviro (S), vieno veikimo normaliai uždaro (C). Neprivalomi keli keičiami žandikaulių stiliai ir korpuso prievadų išdėstymai, suderinami su M9BW magnetiniais jungikliais, leidžiančiais aptikti PLC blokavimo atviros / uždarytos padėties signalus.

     -- MHZ2: standartinis trumpo eigos universalus griebtuvas, skirtas didelio greičio ir didelio ciklo automatizuotai masinei gamybai

     -- MHZL2: pailginto atidarymo eigos variantas, skirtas giliai ertmei ir didelio dydžio ruošinio tvarkymui

     Abi serijos turi identiškus tvirtinimo matmenis ir atsargines dalis, kurias galima visiškai pakeisti su importuotais lygiaverčiais griebtuvais. Plačiai naudojamas 3C elektronikoje, tikslioje aparatinėje įrangoje, pakavimo automatikoje ir mažų ruošinių pakrovimo / iškrovimo stotyse.

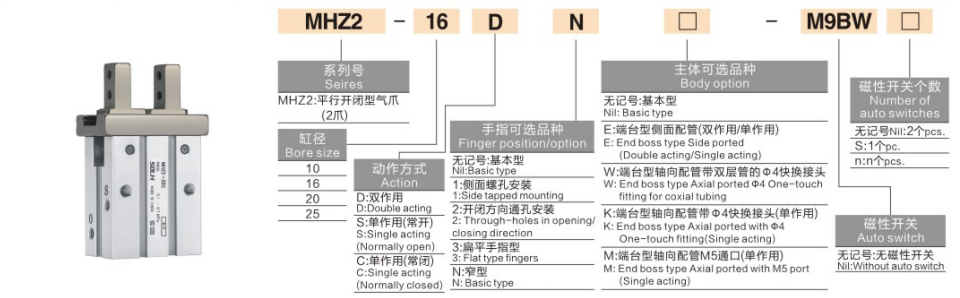

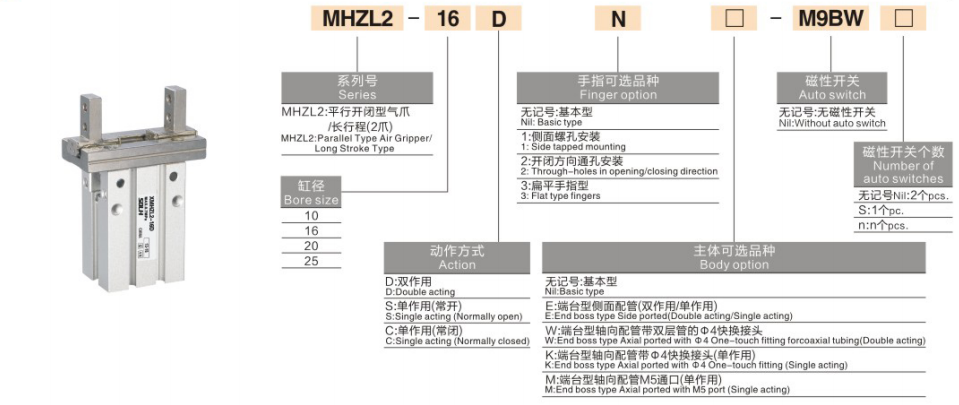

Išsami modelio kodavimo taisyklė

    Universalus formatas:Serija - Skylė - Veikimas - Žandikaulio parinktis - Korpuso prievadas - Magnetinis jungiklis Modelis - Jungiklio kiekis

 1. Kodo segmento apibrėžimas

   1.1 serija

     -- MHZ2: standartinis dviejų žandikaulių lygiagretus griebtuvas

     -- MHZL2: ilgo eigos 2 žandikaulių lygiagretus griebtuvas

   1.2 Anga: 10 / 16 / 20 / 25 mm

   1.3 Veiksmo režimas

     -- D: Dvigubo veikimo – Oro įvedimas spaustukui, atvirkštinis oras atleidimui, didžiausia suspaudimo jėga, masinės gamybos standartas

     -- S: Vieno veikimo NE Įprastai atvira – Oro tiekimo spaustukai; spyruoklė automatiškai atsipalaiduoja, kai išjungiamas maitinimas, išvengiama ruošinio suspaudimo karšto štampavimo stotyse

     -- C: vieno veikimo NC normaliai uždarytas – oro tiekimo išleidimai; spyruoklė išlaiko suspaudimo jėgą be oro slėgio, neleidžia ruošiniui nukristi, kad robotas būtų tvarkomas virš galvos

   1.4 Žandikaulio parinktis

     -- Tuščias: Standartinis pagrindinis žandikaulis

     -- 1: šoninis srieginis žandikaulis, skirtas montuoti išplėstinius pasirinktinius armatūros elementus

     -- 2: kiaurymės žandikaulis su tvirtinimo varžtais

     -- 3: Plonas plokščias žandikaulis ploniems lakštams ir ruošiniams su siauru tarpu

     -- N: siauro pločio žandikaulis, plonas korpusas, skirtas kompaktiškam ribotos įrangos išdėstymui

   1.5 Korpuso prievadų išdėstymas

     -- Tuščia: standartinės šoninės oro angos

     -- E: galinės pusės prievado tipas (suderinamas su vieno / dvigubo veikimo)

     -- W: iš anksto sumontuotas galinis ašinis prievadas Φ4 dvigubas įstumiamas jungtis (tik dvigubo veikimo)

     -- K: galinis ašinis prievadas su Φ4 įstumiama jungtimi (tik vieno veikimo)

     -- M: galinė ašinė M5 tiesių sriegių prievadas (tik vieno veikimo)

  1.6 Magnetinis jungiklis

     -- Tuščia: be padėties aptikimo jungiklio

     -- M9BW / M9BL: Standartinis magnetinis nendrinis jungiklis į atvirą/uždarytų būsenų grįžtamąjį ryšį

   1.7 Perjungti kiekio priesagą

     -- Tuščia: 2 vnt jungikliai standartiškai, aptinka ir spaustuko, ir atleidimo padėtis

     -- S: 1 vnt vienas jungiklis vienam būsenos stebėjimui

  2. Užsakymo nuorodų pavyzdžiai

   2.1 MHZ2-16D-N-M9BW

     -- Standartinis griebtuvas, anga 16, dvigubo veikimo, siauras žandikaulis, 2 vnt. M9BW magnetiniai jungikliai, pagrindinis šoninis prievado korpusas.

   2.2 MHZL2-20D-3-E-M9BW-S

     -- Ilgo eigos griebtuvas, anga 20, dvigubo veikimo, plokščias plonas žandikaulis, galinės pusės prievado korpusas, vienas M9BW magnetinis jungiklis.

MHZ2 VS MHZL2 branduolių palyginimo lentelė

Bendra vidinė struktūra ir pagrindiniai pranašumai (MHZ2 ir MHZL2)

  1. Simetrinė dviejų stūmoklių sinchroninė pavara

     - Kairysis ir dešinysis stūmokliai sinchroniškai stumia žandikaulius su subalansuotu įtempimu, nesukimba į šoną arba nesisuka, stabili mikrokomponentų, tokių kaip lustai ir PCB, padėtis.

  2. Dideliam dilimui atsparus linijinis kreipiamasis bėgis

     - Kieto chromo lydinio kreipiamasis bėgis suporuotas su PTFE savaime sutepančiais slankikliais, maža trintis ir stipriu atsparumu smūgiams. Iš anksto užpildytas ilgalaikis tepalas iš gamyklos, suderinamas su oro kontūru be alyvos.

  3. Itin didelis kartotinis padėties nustatymo tikslumas

     - ±0,01 mm pakartojamumas visose 10–25 angose, nulinis matmenų nuokrypis tiksliajai elektronikai ir aparatūros rinkimui.

  4. Daugiakampis universalus tvirtinimas

     -- Srieginės tvirtinimo angos korpuso apačioje, dviejose pusėse ir viršuje; žandikauliai palaiko šoninį čiaupą, per skylę, plokščias ir siauras stilius, montuojamas horizontaliai, vertikaliai arba apverstas.

  5. Trys saugaus spyruoklinio atstatymo režimai

     -- Dvigubo veikimo D: stabili pastovi suspaudimo jėga 24 valandas nepertraukiamai masinei gamybai

     -- Vieno veikimo S NO: automatinis atleidimas nutrūkus elektrai, apsaugo dalis nuo suspaudimo karšto spaudimo / štampavimo stotyse

     -- Vieno veikimo C NC: nuolatinis suspaudimas be oro tiekimo, pašalina ruošinio kritimo riziką viršutiniam robotui EOAT

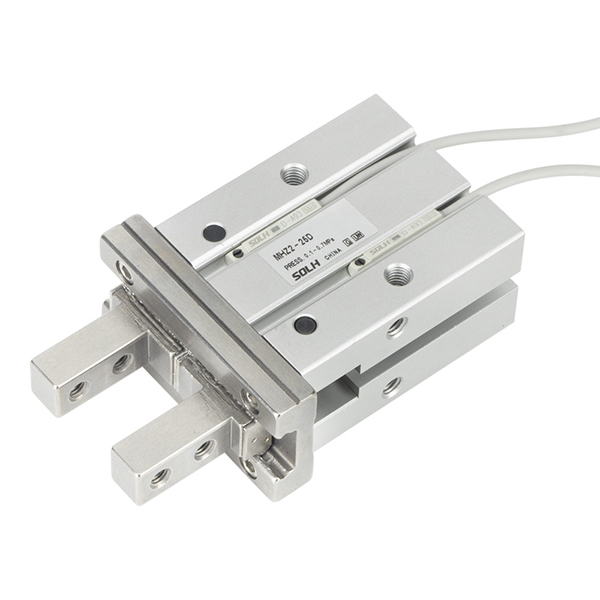

  6. Integruotas magnetinės padėties aptikimas

     -- Cilindro korpuso viduje įmontuotas magnetinis žiedas; M9BW jungiklis perduoda skaitmeninį signalą į PLC, kad būtų galima įvertinti ruošinio buvimą ir žandikaulio būseną, kad būtų sukurta automatizuota blokavimo logika.

  7. Įvairus integruoto prievado išdėstymas

     -- Standartinis šoninis prievadas, galinis šoninis prievadas, ašiniai iš anksto sumontuoti įstumiami tvirtinimo variantai supaprastina vamzdžių išdėstymą be papildomų adapterių, skirtų roboto galo efektoriui.

Vieninga universali techninių specifikacijų lentelė

Teorinė suspaudimo jėga @0,5 MPa (vienetas: N)

Žingsnis po žingsnio pasirinkimo vadovas

  1. Brūkšnio pasirinkimas

     -- Mažos plonos dalys, siaura anga, reikalauja didelio greičio ir dažnio → MHZ2 standartinis eiga

     -- Didelio dydžio ruošiniai, gilios ertmės formos išardymas, reikalingas platus atidarymas → MHZL2 ilgas eiga

  2. Veiksmo režimo pasirinkimas

     -- 24 valandų nepertraukiama gamyba, maksimaliai padidinkite suspaudimo jėgą → D dvigubo veikimo

     -- Karšto preso / štampavimo stotis, apsaugo nuo ruošinio suspaudimo praradus galią → S vieno veikimo NE

     -- Roboto pakrovimas/iškrovimas virš galvos, kad dalis nenukristų dingus maitinimui → C vieno veikimo NC

 3. Žandikaulio stiliaus pasirinkimas

     -- Kompaktiškas mini šviestuvas su ribota vieta → N siauras žandikaulis

     -- Ploni lakštai, PCB, valdymas siaurais tarpais → 3 plokščias plonas žandikaulis

     - Reikia montuoti išplėstinius pasirinktinius armatūrus → 1 šoninis srieginis žandikaulis / 2 kiaurymės žandikaulis

 4. Korpuso prievado išdėstymo pasirinkimas

     -- Sutvarkyta įprasta darbo vieta, standartinis vamzdelių išdėstymas → tuščias standartinio šoninio prievado korpusas

     -- Robotas EOAT, supaprastintas vamzdžių išdėstymas → W/K/M ašinis iš anksto sumontuotas įstumiamas prievado korpusas

     -- Siaura korpuso šoninio vamzdelio vieta → E galo pusės prievado korpusas

 5. Padėties signalo aptikimo pasirinkimas

     -- Visiškai automatinė gamybos linija, PLC reikia ruošinio ir žandikaulio būsenos grįžtamojo ryšio → Įrengti M9BW magnetinius jungiklius (2 vnt.

     -- Paprastas rankinis tvirtinimas be automatinio signalo logikos → Pagrindinis modelis be magnetinio jungiklio

Tipiški pramonės taikymo scenarijai

  1. MHZ2 standartinis smūgio taikymas

     -- 3C elektronika: greitas PCB, lustų, jungčių, mažų plastikinių dalių rūšiavimas ir paėmimas

     -- Tikslioji aparatūra: aukšto dažnio mikro velenų, varžtų, štampuotų miniatiūrinių komponentų pakrovimas / iškrovimas

     -- Pakavimo mašinos: butelių kamštelių, mažų dėžučių ir etikečių padėties nustatymas ir užspaudimas

     -- Optinė tikrinimo įranga: mažos dalies padėties nustatymo įtaisas, skirtas vizualinio aptikimo stotims

  2. MHZL2 ilgo eigos taikymas

     -- Didelės plastikinės dalys, storos plokštės ir kelių sluoksnių sukrautos medžiagos suėmimas

     -- Gilios ertmės formos dalies išstūmimas, pagalbinis įpurškimas, didelio ruošinio išardymas

     -- Dėžutės, standžios plastikinės dėžės ir negabaritinių ruošinių perkėlimas

     -- Roboto galo efektorius, skirtas įvairaus dydžio įvairių specifikacijų medžiagų tvarkymui

Standartiniai suderinti pneumatinių grandinių sprendimai

  1. 1 grandinė: dvigubo veikimo griebtuvas masinės gamybos linijoms

     -- AFC oro aptarnavimo įrenginys → 4V210 5/2 solenoidinis vožtuvas → PU6 vamzdeliai → MHZ2/MHZL2 griebtuvas (M9BW jungikliai prijungti prie PLC skaitmeninės įvesties)

  2. 2 grandinė: išjungimo laikymo saugos grandinė, skirta viršutiniams robotams

     -- AR slėgio reguliatorius → 3 V 3/2 solenoidinis vožtuvas → MHZ2-XXC vieno veikimo NC ilgo eigos griebtuvas

  3. 3 grandinė: mažoji rankinė paprastojo tvirtinimo grandinė

     -- AC1500 mini oro aptarnavimo įrenginys → 3F kojinis vožtuvas → PU4 plonas vamzdelis → MHZ2-10D miniatiūrinis standartinis griebtuvas

Eksploatavimo ir priežiūros atsargumo priemonės

     -- Sumontuokite AF serijos 5 μm tikslumo oro filtrą prieš griebtuvą; į kreipiamąjį bėgelį patekusios dulkės užstringa ir smarkiai sutrumpina tarnavimo laiką.

     -- Griežtai suderinkite ruošinio svorio centrą su žandikaulio centrine ašimi; ekscentrinė vienašalė didelė apkrova lemia netolygų bėgių dilimą.

     - Palaikykite stabilų 0,4–0,5 MPa oro slėgį, kad veiktų dideliu ciklu; Venkite ilgalaikio nepertraukiamo veikimo esant visu 0,7 MPa slėgiui.

     -- Rezervuokite buferio tarpą magnetiniams jungikliams, kad išvengtumėte zondo sugadinimo dėl didelio greičio žandikaulių smūgio.

     -- Ilgą laiką nenaudokite aplinkoje, kurioje yra stiprių rūgščių, šarmų arba didelės koncentracijos organinių tirpiklių; sandarinimo komponentai pradės koroziją ir per anksti suges.

Vieno sakinio santrauka

     SOLH MHZ2 standartiniai aukšto dažnio ir MHZL2 ilgo eigos lygiagretūs pneumatiniai griebtuvai turi dviejų stūmoklių linijinę kreipiamąją struktūrą su ±0,01 mm tikslumu, D/S/C trimis veikimo režimais ir daugybe keičiamų žandikaulių ir prievadų parinkčių, aprūpinti M9BW magnetiniais padėties jungikliais, plačiai naudojami 3C, aparatinei įrangai ir automatiniam darbo elementų rinkimui.
