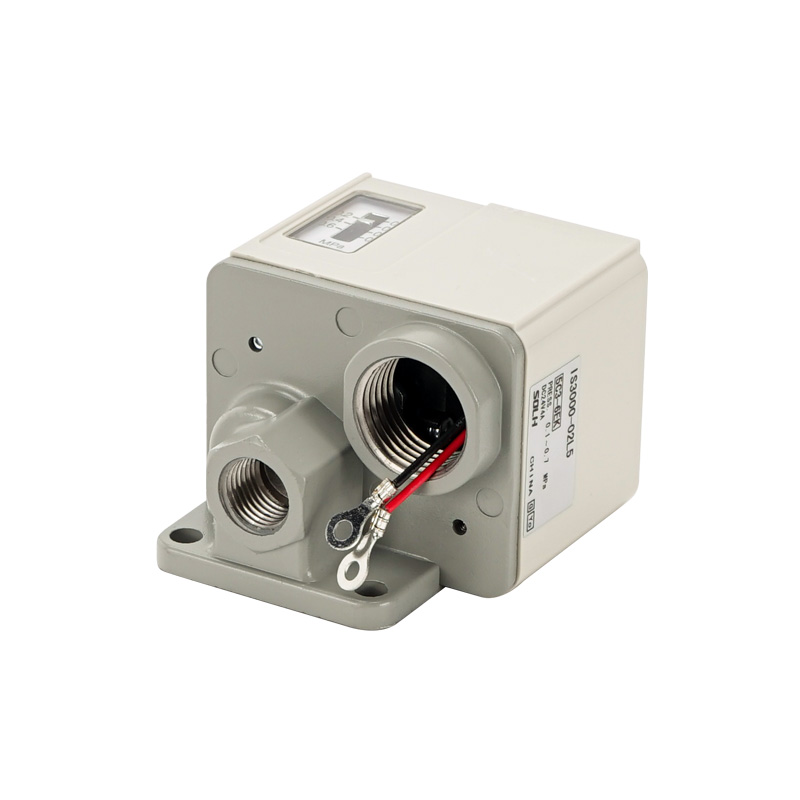

IS3000 serijos mechaninis mikropneumatinis slėgio jungiklis

Gamintojas: SOLH by Richge Technology

Produkto pozicionavimas

     SOLH IS3000 serija yra klasikinis stūmoklinis mechaninis mikro slėgio jungiklis. Jis stumia vidinį mikrokontaktinį jungiklį oro slėgiu, veikiančiu spyruoklinį stūmoklį, tiekdamas tvirtą tiesioginę elektros išvestį. Daugiausia naudojamas oro grandinės apsaugai nuo viršslėgio / žemo slėgio ir automatinio paleidimo valdymo, tos pačios klasės ir suderinamas pakeitimas kaip IS10 nendrinių jungiklių serija. Puikiai tinka stipriai vibruojančioms aplinkoms, kur elektroniniai skaitmeniniai jungikliai yra nestabilūs.

Darbo principas ir pagrindinė struktūra

  1. Veikimo principas

     -- Suslėgtas oras stumia spyruoklinį stūmoklį; Kai oro slėgis pasiekia iš anksto nustatytą slenkstį, stūmoklis mechaniškai įjungia įmontuotą mikrojungiklį, kad atidarytų arba uždarytų kontaktų grandinę. Kai slėgis nukrenta žemiau histerezės vertės, spyruoklė iš naujo nustato stūmoklį ir atkuria pradinę jungiklio būseną.

  2. Pagrindiniai struktūriniai komponentai

     -- Viršutinė slėgio reguliavimo rankenėlė: tiesioginis sukamasis gaiduko slėgio nustatymas be maitinimo

     -- Integruotas 1ab mikrojungiklis: universali AC/DC apkrova, tiesiogiai prijunkite PLC įvesties gnybtus arba valdykite mažus solenoidinius vožtuvus

     -- Laipsniškas slėgio peržiūros langas: matoma MPa skalė, leidžianti nuskaityti iš anksto nustatytą slėgį realiuoju laiku

     -- Lieto aliuminio korpusas: IP40 apsauga nuo dulkių, tinka bendrai gamyklos dirbtuvių aplinkai

Universaliųjų standartinių techninių specifikacijų lentelė

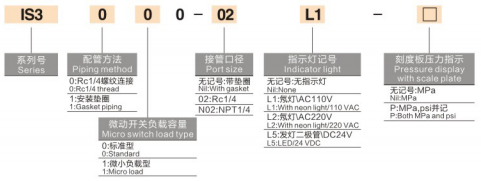

Išsamus modelio kodavimas ir varianto paaiškinimas

  1. Modelio pavyzdys: IS3000-02-P

     -- IS3000: pagrindinė standartinė srieginio korpuso serija

     -- 02: prievado sriegio kodas = Rc1/4; priesaga N02 = NPT1/4 Amerikos sriegis

     -- P: įmontuota neoninė indikacinė lemputė (tuščia = standartinis modelis be šviesos)

 2. Išvestiniai specialieji modeliai

     -- IS3100: tarpiklio paviršiaus montavimo variantas, suderintas su moduliniais oro aptarnavimo įrenginiais (AFC/AC serija), skirtas integruotam kolektoriaus montavimui

     -- IS3010: mažas mažos apkrovos specialus modelis, optimizuotas mažam PLC valdiklių nuolatinės srovės signalo įėjimui

Pagrindiniai produkto pranašumai

  1. Atsparus smūgiams ir vibracijai, didelio apkrovimo mechaninis dizainas

     - Tvirta stūmoklio + mikrokontaktų konstrukcija, stabilus veikimas veikiant nuolatinei vibratorių, trenkiančių plaktukų ir štampavimo įrangos vibracijai, jokio signalo nukrypimo ar klaidingo suveikimo.

  2. Paprastas kalibravimas vietoje be maitinimo

     -- Viršutinė sukamoji reguliavimo rankenėlė + matomas graduotas langas; slėgio slenkstį galima nustatyti neprisijungus, neįjungiant valdymo spintos.

  3. Platus AC/DC apkrovos suderinamumas

     -- Didelė 1A kontaktinė apkrova leidžia tiesiogiai valdyti mažus solenoidinius vožtuvus be tarpinių relių arba tiesiogiai prijungti prie skaitmeninių PLC įvesties taškų.

  4. Itin žema histerezė

     -- Maksimali neveikianti juosta ≤ 0,05 MPa, pastovus paleidimo ir atstatymo slėgis, kad būtų išvengta dažno greito tolesnio įrenginio įjungimo ir išjungimo ciklo.

Tipiškų pramoninio taikymo scenarijų atitikimas

  1. Pagrindinio oro šaltinio žemo slėgio apsauga

     -- Sumontuotas po oro filtro reguliatoriaus tepimo blokų; įjungia pavojaus signalą, jei tiekimo slėgis nukrenta žemiau 0,4 MPa, kad apsaugotų K/GT vibratorius, BVP/SK trenkiančius plaktukus ir pneumatines pavaras nuo nepakankamos traukos pažeidimo.

  2. Cilindro eigos padėties patvirtinimas

     - Kai cilindras visiškai išsitraukia, kameros slėgis pakyla iki iš anksto nustatytos vertės, kad būtų išsiųstas jungiklio signalas, skirtas blokuoti kitą gamybos proceso etapą.

  3. Vibratoriaus grandinės saugos blokavimas

     -- Stebi darbinį oro slėgį; atjungia XQ greito išmetimo vožtuvų maitinimą, kai slėgis nukrenta žemiau slenksčio, kad būtų išvengta vibratoriaus perdegimo, kurį sukelia žemo slėgio veikimas.

Našumo palyginimas: IS3000 VS IS10 Reed VS ISE30A skaitmeninis jungiklis

Vieno sakinio santrauka

     SOLH IS3000 serijos stūmoklinis mechaninis pneumatinis slėgio jungiklis pasižymi maža histereze, dideliu atsparumu vibracijai ir didele kontaktine apkrova, galimi srieginio / tarpiklio tvirtinimo ir mikroapkrovos PLC variantai, plačiai naudojamas oro grandinės slėgio saugos apsaugai ir automatiniams proceso paleidimo signalams ant vibratorių, cilindrų suspaudimo stočių ir bendrosios automatikos įrangos.
