RM serijos magnetinės movos be strypo cilindras | Airtac Compact valdomas ilgo eigos tipas

Gamintojas: SOLH by Richge Technology

RMT
RMTL

Produkto apžvalga

     SOLH RM serija yra įprastas „Airtac“ tipo magnetinio sujungimo cilindras be strypų, sukurtas kompaktiškoms, ilgo eigos ir valdomo linijinio važiavimo poreikiams. Naudojant nekontaktinį magnetinį sinchroninį perdavimą tarp vidinio stūmoklio ir išorinio slydimo stalo, visiškai uždara konstrukcija užtikrina visišką nulinį nuotėkį ir veikia be dulkių. Apima keturis pagrindinius modelius, įskaitant pagrindinį ir valdomo strypo tipą, kiaurymės dydis svyruoja nuo φ10 iki φ40 mm, o maksimalus eiga 2000 mm. Su integruotu kreiptuvu, plačiu temperatūros prisitaikymu ir didelėmis sąnaudomis, jis puikiai tinka ilgo eiga linijiniam perkėlimui ir švarios erdvės automatizavimo scenarijams, todėl yra tinkamiausia SMC CY1/CY3 serijos alternatyva.

Pagrindinė modelio klasifikacija ir struktūrinės savybės

1. Užpildykite RM šeimos modelio klasifikaciją

• RMS pagrindinis tipas: Itin minimalistinė konstrukcija be įmontuotos kreipiančiosios sistemos. Montavimui reikalingi išoriniai atraminiai laikikliai ir linijiniai kreipiamieji bėgiai. Jis pasižymi mažiausia kaina ir idealiai tinka biudžetiniams projektams su rezervuotomis kreipiančiomis struktūromis.

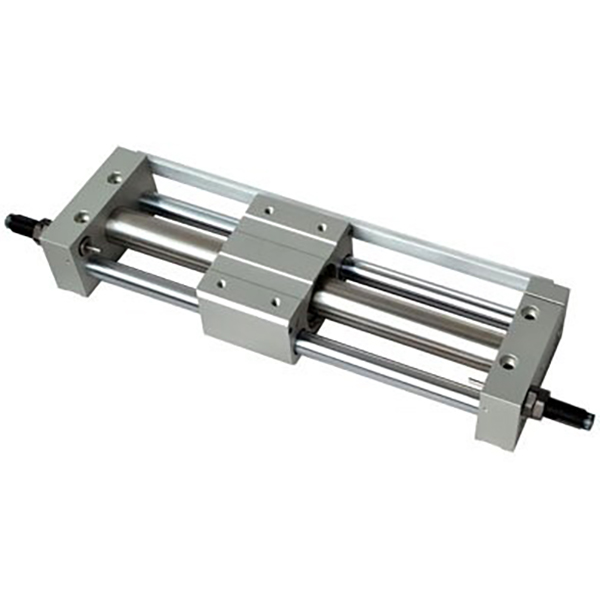

• RMT standartinis valdomas tipas: Įrengtas dvigubas kreipiamasis strypas ir slankiojantys guoliai, skirti integruotai kreipimo funkcijai. Jis gali atlaikyti šonines ir ekscentrines apkrovas be išorinių kreipiamųjų bėgių, todėl jį galima paprastai ir greitai sumontuoti įprastomis darbo sąlygomis.

• RMTL tikslumo valdomas tipas: Priima išplėstinius didelio tikslumo kreipiamuosius strypus ir didelio tvirtumo guolius, kad padidintų linijinio judėjimo tikslumą. Pakartotinio padėties nustatymo tikslumas siekia ± 0,1 mm, atitinkantis didelio tikslumo eigos padėties nustatymo ir mikro atstumo perdavimo reikalavimus.

• RMH didelės apkrovos slydimo tipas: Optimizuotas su sustiprintais slydimo bėgiais ir didelio stiprumo kreipiamojo strypo konstrukcija, pasižyminčia puikia apkrova ir atsparumu deformacijai. Jis gali būti tiesiogiai naudojamas kaip atskiras stumdomas stalas didelės apkrovos ir didelio stabilumo veikimo scenarijams.

2. Pagrindiniai struktūriniai pranašumai

• Magnetinė movos pavara ir švarus veikimas be nuotėkio: Integruotas didelio stiprumo magnetinis masyvas realizuoja nemechaninį sinchroninį perdavimą. Visiškai uždaras cilindro cilindras visiškai izoliuoja vidines oro grandines nuo išorinės aplinkos, todėl oro nuotėkis nėra nulinis ir darbas be dulkių. Jis visiškai atitinka higienos standartus, taikomus maisto, elektronikos ir medicininių švarių dirbtuvių reikmėms.

• Kompaktiškas dizainas be strypų ir taupantis erdvę: Jokia stūmoklio strypo prailginimo konstrukcija sumažina montavimo vietą 50 %, palyginti su tradiciniais sujungimo strypų cilindrais. Jis išlaiko stabilų linijinį veikimą be lenkimo net esant maksimaliai 2000 mm ilgo eigos sąlygoms, puikiai palaikydamas kompaktišką įrangos konstrukciją.

• Izoliuota dulkėms atspari konstrukcija ir ilgesnis tarnavimo laikas: Stūmoklio kamera ir slydimo stalas yra visiškai izoliuoti, kad išorinės dulkės, nešvarumai ir nešvarumai nepatektų į cilindro vidų. Optimizuotas dilimui atsparus žiedas ir dulkėms atsparus žiedas efektyviai sumažina trinties nuostolius ir prailgina bendrą tarnavimo laiką.

• Integruotas dvigubas kreipiklio dizainas (RMT / RMTL / RMH): Dėl autonominės kreipiančiosios konstrukcijos nereikia išorinių slydimo bėgių. Jis efektyviai atlaiko šoninės jėgos ir ekscentrinės apkrovos trukdžius, užtikrindamas sklandų ir stabilų grįžtamąjį judėjimą bei didesnį montavimo efektyvumą.

• Kelių buferių konfigūracija stabiliam darbui: Standartiniai fiksuoti dviejų galų guminiai buferiai sugeria veikimo poveikį ir sumažina važiavimo triukšmą. Pasirenkami reguliuojami buferiai ir hidrauliniai buferiai palaiko stabilų veikimą maksimaliu 500 mm/s greičiu, išvengiant standaus smūgio ciklinio judėjimo metu dideliu greičiu.

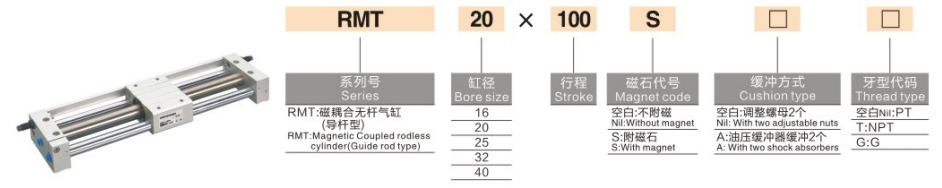

Išsami modelio kodavimo taisyklė

1.Modelių pavyzdžiai: RMT20-500 | RMS16-300-S

2.Standartinių užsakymų nuorodų pavyzdžiai

• RMS16-300: 16 mm anga, 300 mm eiga, pagrindinis nevaldomas tipas be magnetinio jungiklio

• RMT20-500-S: 20 mm anga, 500 mm eiga, standartinis valdomas tipas su magnetiniu priedu

• RMTL25-800: 25 mm anga, 800 mm eiga, didelio tikslumo valdomas tipas

Pagrindinės techninės specifikacijos (20 ℃ standartinė sąlyga)

1. Pagrindinės bendrosios specifikacijos

• Veikimo režimas: Dvigubo veikimo magnetinė jungtis bekontaktis sinchroninis perdavimas

• Darbinis skystis: Filtruotas suslėgtas oras (40 μm filtravimas, galimas veikimas be alyvos)

• Aplinkos temperatūra: -20 ℃ ~ 70 ℃ (itin plačios temperatūros pramoninė klasė)

• Darbinio slėgio diapazonas: 0,15 ~ 0,7 MPa; Atrodo slėgis: 1,0 MPa

• Standartinis veikimo greitis: 50 ~ 500 mm/s

• Buferinis režimas: Standartinis dviejų galų fiksuotas guminis buferis; pasirenkamas reguliuojamas buferis / hidraulinis buferis

• Magnetinė laikymo jėga: 55 ~ 1400 N (palaipsniui didėja atsižvelgiant į angos dydį)

2. Pagrindinių našumo parametrų diagrama (@0,5 MPa)

Pagrindinės konfigūravimo ir pasirinkimo gairės

1. Skylės dydžio pasirinkimas pagal apkrovą ir trauką

• φ10 ~ φ16 (micro Light Duty): Tinka ≤2 kg apkrovoms, skirta trumpo eiga tiksliam komponentų perkėlimui ir mikro padėties nustatymo operacijoms miniatiūrinėje elektroninėje automatikos įrangoje.

• φ20 ~ φ25 (bendra maža apkrova): Suderinama su 4–6 kg lengva apkrova, idealiai tinka įprastoms ilgo eigos stūmimo ir traukimo operacijoms (≤1000 mm) bendrosiose automatizuotose gamybos linijose.

• φ32 ~ φ40 (vidutinio pajėgumo): Taikoma 10–16 kg vidutinės apkrovos scenarijams, puikiai pritaikyta ilgo žingsnio medžiagų tvarkymui ir aukšto dažnio cikliškoms darbo sąlygoms pakavimo ir logistikos automatizavimo įrangoje.

2. Modelio ir valdymo sistemos pasirinkimas

• RMS pagrindinis tipas: Itin nebrangus sprendimas be įmontuoto kreiptuvo. Tinka biudžetiniams projektams ir įrangai su iš anksto sumontuotais išoriniais linijiniais kreipiamaisiais bėgiais, kuriems reikalingas dviejų galų laikiklio fiksavimas.

• RMT standartinis valdomas tipas: „Viskas viename“ dvigubo kreipiamojo strypo konstrukcija su įmontuotu guolio kreiptuvu. Jis gali atlaikyti įprastas šonines apkrovas be išorinių kreipiamųjų priedų, pasižymintis paprastu montavimu ir plačiu pritaikymu standartinėms darbo sąlygoms.

• RMTL tikslumo valdomas tipas: Išplėstiniai didelio tikslumo kreipiamieji strypai optimizuoja linijinio judesio stabilumą, pasikartojančio padėties nustatymo tikslumą iki ±0,1 mm. Geriausias pasirinkimas tiksliam padėties nustatymui, tiksliam surinkimui ir didelės linijinės paklausos scenarijams.

• RMH didelės apkrovos slydimo tipas: Sustiprintas slydimo bėgis ir didelio stiprumo kreipiamojo strypo konstrukcija labai pagerina atsparumą deformacijai ir apkrovą. Jis gali pakeisti nepriklausomus stumdomus stalus, kad būtų galima atlikti sunkias apkrovas ilgas vairavimo užduotis.

3. Aplinkos ir funkcinės konfigūracijos pasirinkimas

• Švarios aplinkos taikymas: Nulinis nuotėkis ir be dulkių bekontaktis magnetinis perdavimas leidžia išvengti antrinės taršos. RMT ir RMTL savarankiškai valdomi modeliai yra pageidaujami ilgalaikiam stabiliam darbui maisto, medicinos ir elektronikos valymo dirbtuvėse.

• Didelės spartos darbo sąlygų atnaujinimas: Įrengti išorinius hidraulinius buferius, kad būtų pašalintas galutinis smūgis, stabiliai palaikomas nuolatinis didelio greičio veikimas iki 500 mm/s aukšto dažnio ciklinėms gamybos linijoms.

• Tikslios padėties grįžtamasis ryšys: Add -S magnetinė konfigūracija, suderinama su D-M9 serijos magnetiniais jungikliais, realizuojanti kelių taškų eigos padėties nustatymą ir realiojo laiko elektrinio signalo grįžtamąjį ryšį automatiniam jungčių valdymui.

Tipiški pramoninio pritaikymo scenarijai

• Švarios patalpos elektroninis medžiagų perdavimas: Nedulkėta ir nulinės taršos magnetinės jungties konstrukcija plačiai naudojama dideliems atstumų medžiagų tvarkymui puslaidininkių ir LCD be dulkių dirbtuvėse, efektyviai apsaugant švarią gamybos aplinką.

• Maisto ir farmacijos pakavimo linijos poslinkis: Savarankiškai valdomas integruotas dizainas supaprastina montavimą ir kasdienę priežiūrą, puikiai atitinka ilgo eigos ruošinio stūmimo ir traukimo reikalavimus, keliamus lengvos ir vidutinės apkrovos pakavimo įrangai, higieniškai ir patikimai.

• Automatizuotas įrangos durų ir skydų valdymas: Kompaktiška konstrukcija be strypų sutaupo 50% montavimo vietos, tinka stabiliam ilgo eigos įrangos apsauginių durų, dulkių skydų ir apsauginių gaubtų atidarymui ir uždarymui.

• Ilgo eiga surinkimo linijos tikslus padėties nustatymas: RMTL didelio tikslumo vadovaujamasis modelis užtikrina puikų tiesiškumą ir pakartotinio padėties nustatymo tikslumą, atitinkantį 1–2 m itin didelio atstumo tikslaus padėties nustatymo ir ciklinio transportavimo gamybos linijų reikalavimus.

• Kompaktiškos įrangos atnaujinimas ir vietos taupymas: Tai idealus tradicinių trauklių cilindrų pakaitalas ilgo eigos (>500 mm) scenarijuose, labai optimizuojant įrangos išdėstymą ir įgyvendinant kompaktišką automatizuotą įrangos dizainą.

RM serijos ir CY1 / CY3 serijos pagrindinių parametrų palyginimas

Trijų žingsnių greito pasirinkimo vadovas

1. Skylės dydžio patvirtinimas: Apskaičiuokite reikalingą trauką pagal faktinį apkrovos svorį, kai saugos koeficientas ≥2. Rekomenduojamos taisyklės: ≤2kg → φ16; 4–6 kg → φ25; 10–16 kg → φ40.

2. Modelio tipo patvirtinimas: pasirinkite RMS, jei norite itin mažo biudžeto; RMT standartinėms bendroms darbo sąlygoms; RMTL didelio tikslumo padėties nustatymo poreikiams; RMH didelės apkrovos ir deformacijos mažinimo scenarijams.

3. Eigos specifikacijos patvirtinimas: Įprastam naudojimui pasirinkite standartinį 50–1000 mm eigą; pasirenkamas prailgintas eiga iki 2000 mm vidutinių ilgų atstumų poreikiams.

Vieno sakinio santrauka

     SOLH RM serijos „Airtac“ tipo magnetinės jungties be strypų cilindras sujungia įvairias savarankiškai valdomas struktūras, itin platų temperatūros prisitaikymą ir švarų veikimą be nutekėjimo, todėl yra ekonomiškas buitinis ilgo eigos linijinio vairavimo sprendimas vidutinio biudžeto automatizuotai įrangai.
