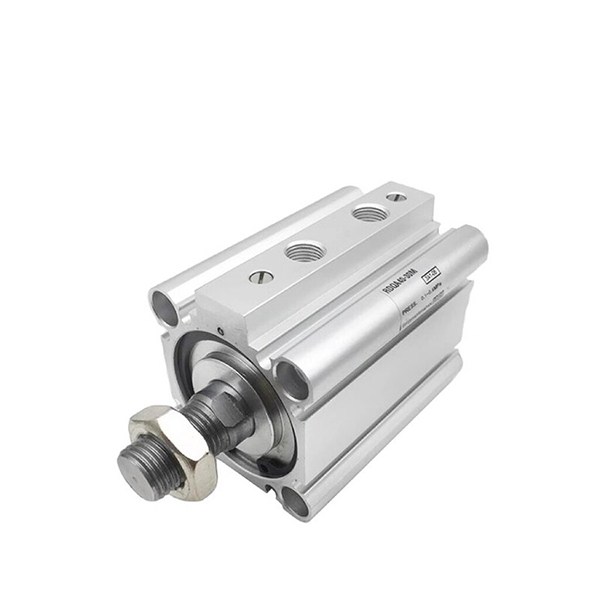

RQ serijos plonas pneumatinis cilindras su aukštos kokybės oro pagalve

Gamintojas: SOLH by Richge Technology

Produkto apžvalga

     SOLH RQ serijos didelio našumo plonas cilindras yra keičiamas su SMC RQ / RDQ. Priima naujovišką bežiedę įmontuotą oro pagalvės struktūrą. Energijos sugėrimo geba yra 3 kartus didesnė už CQ2 guminį buferį, triukšmas sumažintas 50%. Itin plonas korpusas, 20% trumpesnis už įprastą oro pagalvėlę plonas cilindras. Tiesioginis CQ2/CQS pakaitalas, siekiant pagerinti pagalvės veikimą. Plačiai naudojamas didelio ciklo, didelės apkrovos, mažo triukšmo automatiniam padėties nustatymui, suspaudimui ir medžiagų tvarkymui.

Struktūra ir pagrindinės savybės

     -- Itin plona kvadratinė aliuminio statinė, integruota bežiedė oro pagalvė;

     - Kietas anoduotas cilindras, chromuotas stūmoklio strypas, stiprus atsparumas deformacijai;

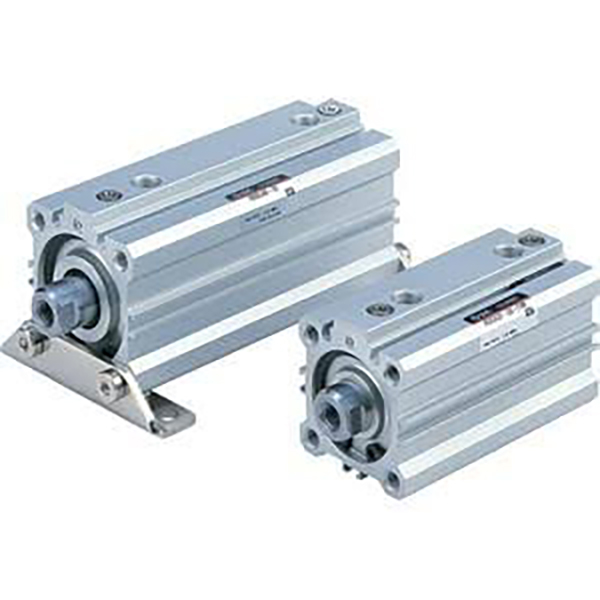

     -- Variantai: RQ (nemagnetinis), RDQ (su magnetu), RLQ (užrakto tipas vertikaliai apkrovai);

     - Galinga oro pagalvė, tinkanti nuolatiniam didelio greičio 50–500 mm/s greičiui;

     -- RDQ įmontuotas magnetas magnetinio jungiklio aptikimui, kelių pusių jutiklių lizdai;

     -- Montavimo matmenys suderinami su CQ2 ir CQS serijomis.

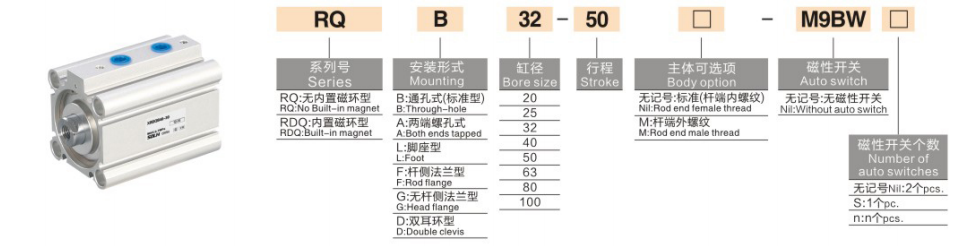

Modelio kodavimo taisyklė

   1. Pavyzdys: RDQB32-50-M9B

     -- R/RD: nemagnetinis / įmontuotas magnetas

     -- Kl.: serijos kodas

     -- B/A/L/F/G/D: montavimo būdas

     -- 32: angos dydis: 20/25/32/40/50/63/80/100 mm

     -- 50: eigos ilgis

     -- M9B: magnetinio jungiklio parinktis

Techninės specifikacijos

Teorinė traukos ir traukos jėga bei didžiausia leistina kinetinė energija @0,5 MPa

Vieno sakinio santrauka

      SOLH RQ serijos greitaeigis plonas pneumatinis cilindras su įmontuota oro pagalve be žiedo, puikia amortizacija ir mažu triukšmu, ideali patobulinimo pavara didelio ciklo didelės apkrovos automatizavimui, keičiama į standartinį CQ2 ploną cilindrą.
