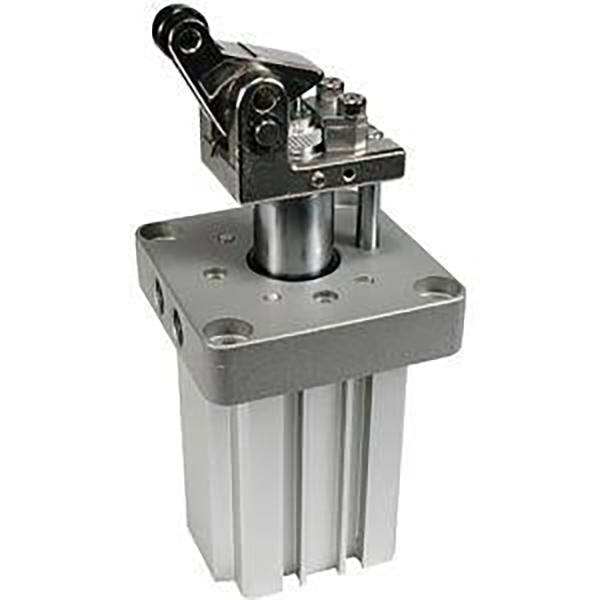

RS2H serijos didelio našumo kamščio cilindras | Reguliuojamas hidraulinio buferio svirties stabdymo cilindras

Gamintojas: SOLH by Richge Technology

1. Produkto apžvalga ir pagrindiniai struktūriniai pranašumai

     SOLH RS2H serija – tai naujos kartos didelio našumo svirties tipo kamščio cilindras, profesionaliai sukurtas didelės apkrovos konvejerio linijos pozicionavimui ir ribojimui. Galima įsigyti didelių dydžių φ50/63/80 mm, jis pasižymi itin didele stabdymo jėga, reguliuojamu hidrauliniu buferiu, lengva kompaktiška konstrukcija ir puikiu atsparumu smūgiams. Specialiai pritaikytas 50–500 kg sunkiems padėklams ir įrankių plokštėms, jis yra pagrindinis sunkiųjų automatizuotų konvejerių linijų stabdymo komponentas, plačiai naudojamas ruošinio stabdymo, perkėlimo padėties nustatymo ir stoties ribojimo scenarijuose.

  1.1 Atnaujintas sunkiosios paskirties našumas

     Kaip patobulintas tradicinės RS1H serijos pakaitalas, RS2H pasiekia daugiau nei 30 % padidintą stabdymo jėgą. Pritaikius kombinuotą svirties jėgos stiprinimo ir hidraulinio buferio struktūrą, jis puikiai atlaiko aukšto dažnio smūgio apkrovas ir stabiliai riboja sunkius ruošinius nuo 50 kg iki 500 kg, išsprendžiant nepakankamos jėgos ir lengvo senų modelių gedimo problemas, kai cikliškai veikia didelė apkrova.

  1.2 Kompaktiškas ir lengvas optimizavimas

     Palyginti su RS1H serija, φ63-30 taktų modelis sumažina bendrą svorį 22% ir sutrumpina bendrą ilgį 9 mm. Optimizuota integruota konstrukcija taupo montavimo vietą, pagerina bendrą konstrukcijos tvirtumą, sumažina dydį, lengvesnį svorį ir didesnį stabilumą.

  1.3 šerdies reguliuojamas hidraulinis buferis

     Standartiškai įmontuotas reguliuojamas hidraulinis buferis. Vartotojai gali laisvai reguliuoti slopinimo varžą naudodami besisukantį reguliavimo diską, kad prisitaikytų prie skirtingo svorio ir transportavimo greičio ruošinių. Buferis palaiko greitą pakeitimą be įrankių, atlaisvindamas M4 nustatymo varžtą, žymiai pagerindamas priežiūros vietoje efektyvumą ir sumažindamas prastovos laiką.

  1.4 Didelio tvirtumo svirtis ir dvigubas ritininis dizainas

     Didelio stiprumo svirtis aprūpinta patobulinta vidine buferio struktūra. Galimi du ritininių medžiagų variantai: derva (L) ir anglinis plienas (M), pasižymintis atsparumu dilimui ir nesutrūkinėjimu. Padidintas ritinėlio skersmuo užtikrina sklandų riedėjimą ir stiprią atsparumą deformacijai, efektyviai išvengiant strigimo ir ekscentrinės apkrovos pažeidimų stabdant sunkią apkrovą.

 1.5 Visiškai keičiamos ir įvairios konfigūracijos

     Montavimo matmenys yra visiškai keičiami su tradicine RS1H serija, todėl galima tiesiogiai pakeisti ir atnaujinti nekeičiant armatūros rėmų. Papildomos išplėstinės funkcijos apima blokavimo mechanizmą nuo atšokimo, rankinio atleidimo atrakinimą ir svirties aptikimo jungiklį, atitinkantį sudėtingų sunkių darbo sąlygų valdymo reikalavimus.

  1.6 Be alyvos ir ilgai tarnaujanti struktūra

     Pasirenkami dvigubo veikimo, spyruokliniai dvigubo veikimo ir vieno veikimo režimai patenkina įvairius veikimo poreikius. Kietas chromuotas stūmoklio strypas ir kietas anoduotas cilindro korpusas užtikrina puikų atsparumą dilimui ir smūgiams. Veikimo be alyvos konstrukcija prisitaiko prie švarios aplinkos ir suvirinimui atsparių purslų darbo sąlygų, mažomis priežiūros sąnaudomis ir ilgu tarnavimo laiku.

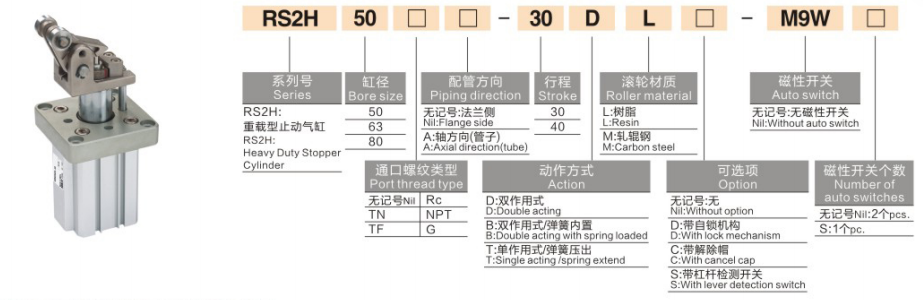

2. Užpildykite modelio pavadinimo taisykles ir užsakymų pavyzdžius

  1. Tipiniai modelių pavyzdžiai: RS2H63-30LM9BW, RS2H80-40TL-DSR

  2. Standartinių užsakymų pavyzdžiai

    • Bendras sunkiasvoris modelis: RS2H63-30LD-M9BW (φ63 anga, 30 mm eiga, dervos volelis, dvigubo veikimo, su M9BW magnetiniu jungikliu)

    • Aukštos saugos užrakinimo modelis: RS2H80-40TM-XC102 (φ80 anga, 40 mm eiga, anglinio plieno volelis, vienpusis veikimas, su fiksavimo mechanizmu, apsaugančiu nuo atšokimo)

3. Bendrieji techniniai parametrai (20 ℃, 0,5 MPa standartinė sąlyga)

  3.1 Pagrindinės specifikacijos

     • Veikimo režimas: Dvigubo veikimo, spyruoklinis dvigubo veikimo, spyruoklinis vieno veikimo

     • Darbinio slėgio diapazonas: 0,05 ~ 1,0 MPa; Atrodo slėgis: 1,5 MPa

     • Aplinkos temperatūra: -10 ℃ ~ 60 ℃ (aplinka be ledo)

     • Buferio sistema: Standartinis įmontuotas reguliuojamas hidraulinis buferis + dviejų galų guminis buferis

     • Tepimo režimas: Veikimas be alyvos

     • Diegimo būdas: Galimas standartinis flanšinis tvirtinimas, 4 pusių magnetinio jungiklio tvirtinimas

  3.2 Standartinis kiaurymės ir eigos derinys

  3.3 Teorinė stabdymo jėga (vienetas: kN @0,5 MPa, svirties išvestis)

  3.4 Produkto svorio palyginimas (vienetas: kg, naudojant standartinį eigą)

4. Pagrindinės konfigūracijos ir pasirinkimo gairės

 4.1 Volo medžiagos pasirinkimas

     • Dervos volelis (L): Mažas triukšmas ir nesubraižytas padėklų paviršiai. Idealiai tinka lengvoms / vidutinėms apkrovoms (50–200 kg) ir didelio greičio (≤0,5 m/s) veikimo scenarijus, apsaugo ruošinius ir užtikrina stabilų stabdymą.

     • Anglies plieno volas (M): Itin didelis atsparumas dilimui ir stiprus atsparumas smūgiams. Tinka sunkioms apkrovoms (200–500 kg), važinėjimui dideliu dažniu (≥ 1000 kartų per dieną) ir atšiauriomis pramoninio darbo sąlygomis ir ilgas tarnavimo laikas.

  4.2 Veikimo režimo pasirinkimas

     • Dvigubo veikimo (D): Dvikryptis valdomas suspaudimas ir atleidimas su didžiausia stabdymo jėga. Optimizuotas didelės apkrovos ir aukšto dažnio paleidimo-sustabdymo darbo sąlygoms.

     • Spyruoklinis dvigubas veikimas (B): Automatinis atleidimas nutrūkus elektrai, teikiant pirmenybę įrangai ir personalo saugai. Puikiai tinka pavojingoms stotims ir apsaugos nuo maitinimo išjungimo scenarijams.

     • Vieno veikimo (T): spyruoklės išplėtimas, oro suspaudimo įtraukimo režimas. Energiją taupantis ir ekonomiškas, tinkamas mažos apkrovos ir žemo dažnio stabdymo scenarijus.

  4.3 Pasirenkami didelio našumo funkciniai priedai

     • Užrakinimo mechanizmas (-XC102): Automatinis užrakinimas sustojus, kad būtų išvengta ruošinio atšokimo ir pasislinkimo, tinka didelės spartos lengvos apkrovos ir apsaugos nuo poslinkio stotims.

     • Rankinio atrakinimo funkcija: Rankiniu būdu atleiskite svirtį dingus elektrai arba sugedus įrangai, užtikrindami saugią ir patogią techninę priežiūrą vietoje.

     • Svirties aptikimo jungiklis: aptinka svirties išplėtimą ir atstatymo būseną, palaiko PLC jungčių valdymą ir automatinį blokavimo veikimą, skirtą pažangioms gamybos linijoms.

5. Tipiniai taikymo scenarijai

     • Didelės apkrovos padėklų konvejerių linijos: Specializuojasi 200–500 kg sunkiųjų įrankių plokščių stabdymui, perkėlimui ir apsaugai nuo poslinkio automobilių, buitinės technikos ir logistikos pramonėje, užtikrinant stabilų, didelę apkrovą ribojantį veikimą.

     • Suvirinimo ir staklių sunkiosios stotys: Taikoma suvirinimo įtaisų tvirtinimui didelėmis apkrovomis, staklių pakrovimo / iškrovimo ribojimu ir sunkių formų padėties nustatymui. Buferinė struktūra atspari stipriems smūgiams ir apsaugo nuo suvirinimo šlako erozijos.

     • Automatizuotos sandėliavimo ir pervežimo sistemos: Naudojamas stereoskopiniam sandėlio padėklų stabdymui, AGV doko pozicionavimui ir didelio apkrovimo apvertimo mechanizmo ribojimui, pasižymintis stabiliu judėjimu ir patikimu signalo grįžtamuoju ryšiu.

     • Didelės spartos sunkiasvorės konvejerių linijos: Tinka greitaeigiams (≤0,8m/s) sunkiems ruošiniams stabdyti ant ritininių ir juostinių konvejerių linijų. Reguliuojamas hidraulinis buferis užtikrina sklandų ir be smūgio stabdymo procesą.

6. Trijų žingsnių greito pasirinkimo vadovas

     1. Skylės dydžio pasirinkimas: Pasirinkite kiaurymę pagal ruošinio svorį ir transportavimo greitį. Laikykitės saugos standarto: teorinė stabdymo jėga ≥ faktinė apkrova × 2. φ50, kai apkrova mažesnė nei 200 kg, φ63, kai apkrova 200–350 kg, φ80, kai apkrova didesnė nei 350 kg.

     2. Ritininės medžiagos pasirinkimas: Pasirinkite dervinį volelį (L) esant mažos apkrovos ir didelio greičio scenarijams; rinkitės anglinio plieno volą (M) didelės apkrovos ir aukšto dažnio dviračių scenarijams.

     3. Funkcinės konfigūracijos pasirinkimas: pasirinkite dvigubo veikimo (D) + anglinio plieno volą, skirtą didelės apkrovos ir aukšto dažnio darbo sąlygoms; pridėti fiksavimo mechanizmą (-XC102), kad būtų išvengta atšokimo reikalavimų; priimti spyruoklinį tipą (B) saugos prioriteto stotims.

Vieno sakinio santrauka

     SOLH RS2H serijos patobulintas sunkiasvoris kamščio cilindras turi 30 % didesnę stabdymo jėgą, lengvą kompaktišką konstrukciją, reguliuojamą hidraulinį buferį ir dviejų ritinėlių parinktis, užtikrinančius aukštą stabilumą, atsparumą smūgiams ir lengvą priežiūrą, profesionalius stabdymo sprendimus 50–500 kg sunkios apkrovos automatizuotoms konvejerio linijoms.
