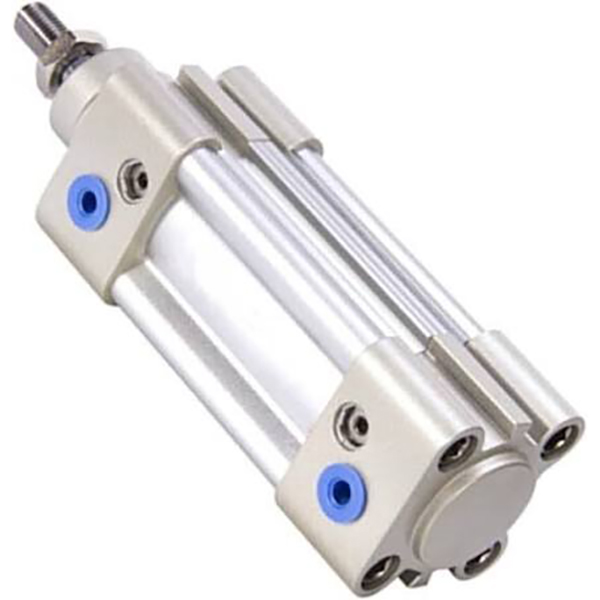

SAI serijos ISO15552 standartinis cilindras be skersinės juostos

Gamintojas: SOLH by Richge Technology

Produkto apžvalga

     SOLH SAI serijos dvigubo veikimo profilio cilindras atitinka ISO 15552 (originalus ISO6431) / VDMA 24562 tarptautinį standartą. Tie patys montavimo matmenys kaip SI, SE ir FESTO DNC serijų, skirtų tiesioginiam sukeitimui. Pasižymi dideliu ekonomiškumu, stabiliu veikimu ir ilgu tarnavimo laiku, tai yra plačiausiai naudojamas vidutinės klasės ISO standarto cilindras automatikos įrangai.

Pagrindinės struktūros ir dizaino ypatybės

   1. Standarto atitiktis: ISO15552 / VDMA24562, visiškai keičiami montavimo matmenys ir priedai.

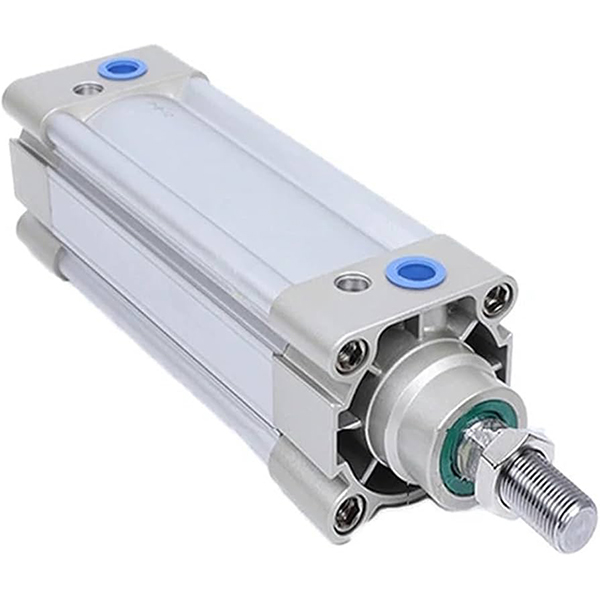

   2. Konstrukcija: M formos integruotas kvadratinio aliuminio profilio cilindras be atvirų trauklių, didelis tvirtumas ir antikorozinis. Dvipusiai jutiklių grioveliai CMSE / DMSE / CS1 magnetiniams jungikliams.

   3. Veikimo variantai

     -- SAI: vieno strypo dvigubo veikimo standartinis modelis

     -- SAKO: Dvigubo strypo dvigubo veikimo, puiki atsparumo sukimui galia

     -- SAIJ: Dvigubas strypas su reguliuojamu eiga

     -- BURĖ: Rakinamas cilindras, krovinio išlaikymas, kai nutrūksta oro tiekimas

     -- SAIF: Solenoidinio vožtuvo integruotas cilindras

     -- Priesaga -S: įtaisytas magnetinis žiedas padėties jutikliui (be -S = nemagnetinis)

   4. Pagalvėlės sistema: Standartinė dviejų galų reguliuojama oro pagalvė + PPV elastinga buferinė pagalvė, efektyviai sumažina smūgį ir triukšmą esant dideliam greičiui ir didelei apkrovai.

   5. Sandarinimas: dvigubas Y tipo vienpusis kompensacinis sandariklis su alyvos laikymo grioveliu, žemas paleidimo slėgis (0,1 MPa), veikimas be alyvos. Kietas chromuotas 45 # plieninis stūmoklio strypas, atsparus dilimui ir rūdijimui.

Išsami modelio kodavimo taisyklė

  1. Modelio pavyzdys: SAI50×150-S-FA

   2. Standartinių užsakymų pavyzdžiai

     -- SAI63×200-S: Bore63, insultas 200, įmontuotas magnetas, pagrindinis tipas

     -- SAID40 × 100-FB: skylė 40, eiga 100, dvigubas strypas, galinio flanšo tvirtinimas

     -- SAIL80×300-S-LB: Bore80, insultas 300, rakinamas tipas, tvirtinimas kojele

Pagrindinės techninės specifikacijos

Teorinė traukos ir traukos jėga @0,6 MPa (vienas strypas, vienetas: N, saugos koeficientas ≥2)

Montavimo tipai ir išvestiniai modeliai

   1. Montavimo parinktys

     -- Pagrindinis tipas, LB pėdos laikiklis, FA/FB flanšas, CA/CB veržlė, TC/TCM griebtuvas. Papildomi priedai: plūduriuojanti jungtis, strypo kilpa, I/Y/U/F jungtis.

   2. Pagrindinė išvestinių priemonių serija

     -- PATARĖ: Dvigubo strypo dvigubo veikimo

     -- SAIJ: Dvigubas strypas su reguliuojamu eiga

     -- BURĖ: Užrakinamas cilindras, skirtas tarpinei padėčiai išlaikyti

     -- SAIF: integruotas solenoidinio vožtuvo cilindras

3 žingsnių greito pasirinkimo vadovas

   1. Skylės pasirinkimas: apskaičiuokite reikiamą trauką pagal apkrovą, rezervą ≥50% saugos atsargos; atnaujinkite 1–2 dydžius esant poslinkio / konsolės apkrovai.

   2. Eigos patvirtinimas: pridėkite 20–50 mm saugos ribą, kad būtų efektyvus judėjimas; maksimalus standartinis eiga 1000 mm, pritaikyta iki 2000 mm.

   3. Konfigūracijos suderinimas

     -- Padėties grįžtamasis ryšys: pasirinkite -S magneto modelį, suderinkite CMSE/DMSE magnetinius jungiklius;

     -- Tvirtinimas: LB kojinis laikiklis horizontaliai didelei apkrovai; FA flanšas pageidautinas vertikaliam montavimui;

     -- Speciali funkcija: pasirinkite SAID dvigubam meškerykočiui, SAIJ reguliuojamam eigai, SAIL padėties fiksavimui, SAIF kompaktiškam išdėstymui.

Vieno sakinio santrauka

     SOLH SAI ISO15552 profilio cilindras be trauklių gali tiesiogiai pakeisti FESTO DNC, SE ir SI serijas, turinčias reguliuojamą PPV buferį ir turtingus variantus, ekonomišką bendrą linijinę pavarą, skirtą eksporto automatizavimui, pakavimui ir staklių įrangai.
