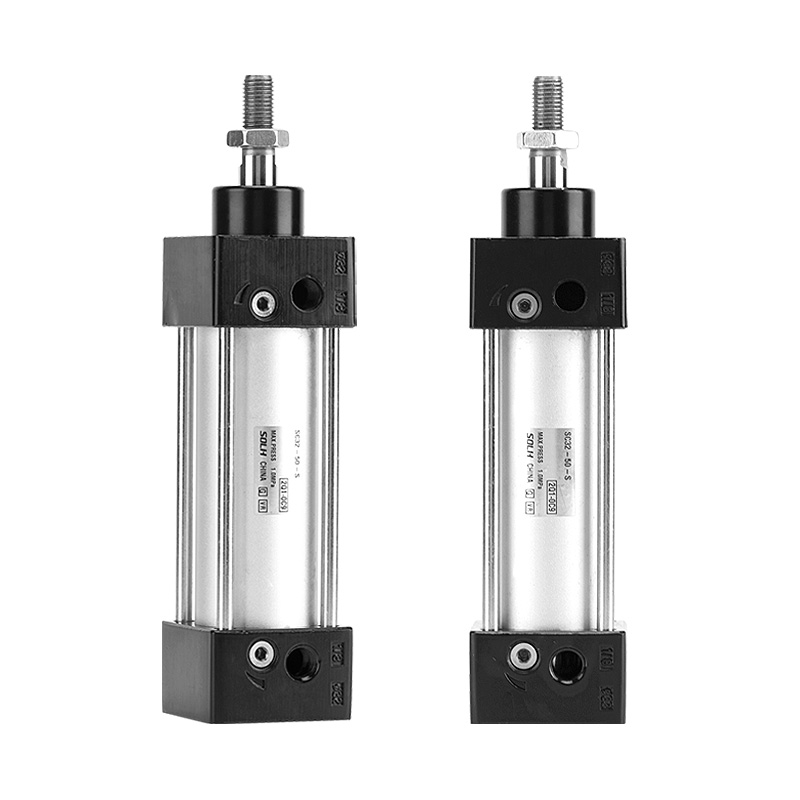

SC serijos standartinis oro cilindras (dvigubo veikimo tipas)

Gamintojas: SOLH by Richge Technology

Produkto apžvalga

     SOLH SC serijos sujungimo strypo standartinis cilindras, pagrindinis modelis yra vieno strypo dvigubo veikimo tipas. Keturios trauklės užrakina priekinius ir galinius galinius dangtelius, kad konstrukcija būtų tvirta, visi tvirtinimo priedai, platus eigos diapazonas. Plačiai naudojamas stūmimui, medžiagų tvarkymui ir pozicionavimui automatikos linijose, kuris yra populiariausias ekonomiškas standartinis pneumatinis cilindras.

Pagrindinės struktūros ir dizaino ypatybės

     -- Struktūra: keturios traukės jungia aliuminio statinę ir galinius dangtelius, didelis tvirtumas, atsparumas smūgiams, stabilus ilgalaikis veikimas.

     -- Veikimo tipas: vieno strypo dvigubo veikimo, dvikryptė išėjimo jėga.

     -- Medžiaga: kieto anoduoto aliuminio cilindras, dvikryptis stūmoklio sandariklis; kietas chromuotas 45# plieno stūmoklio strypas.

     -- Pagalvė: reguliuojama oro pagalvė abiejuose galuose, kad sumažintų smūgio ir veikimo triukšmą.

     -- Jutiklio montavimas: jutiklio grioveliai skersinio strypo srityje, skirti CMSG/DMSG/EMSG magnetiniams jungikliams aptikti stūmoklio padėtį.

     -- Privalumas: trumpesnis korpuso ilgis esant tokiam pat angos dydžiui, palyginti su ISO15552 profilio cilindru, konkurencinga kaina.

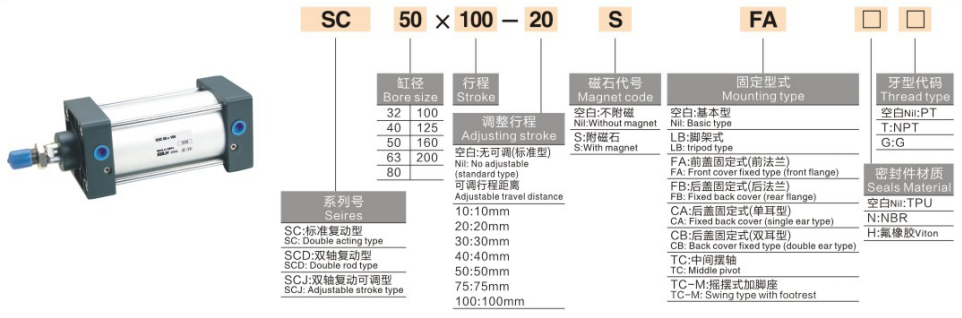

Išsami modelio kodavimo taisyklė

   1. Modelio pavyzdys: SC50×100-S

   2. Išvestiniai modeliai

     -- SCD: dvigubo strypo dvigubo veikimo, apsaugantis nuo sukimosi

     -- SCJ: Dvigubas strypas su reguliuojamu eiga

     -- SCF: integruotas solenoidinio vožtuvo cilindras

     -- SCL: rakinamas cilindras, apkrovos išlaikymas, kai oras nutrūksta

   3. Standartinių užsakymų pavyzdžiai

     -- SC63×150-S: skylė 63, eiga 150, įmontuotas magnetas, pagrindinis tipas

     -- SCJ40×200-S: skylė 40, eiga 200, reguliuojama eiga, su magnetu

Pagrindinės techninės specifikacijos

Teorinė trauka @0,5 MPa (vienas strypas, vienetas: N, saugos koeficientas ≥2)

Montavimo tipai ir priedai

   1. Montavimo parinktys

     --  Pagrindinis tipas, FA/FB flanšas, CA/CB veržlė, LB pėdos laikiklis, TC/TCM1 griebtuvas.

   2. Pasirenkami priedai

     -- Plūduriuojanti jungtis, strypo kilpa, I/Y/U/F jungtis, CMSG/DMSG/EMSG magnetiniai jungikliai.

3 žingsnių greito pasirinkimo vadovas

   1. Skylės pasirinkimas: apskaičiuokite reikiamą trauką pagal apkrovą, rezervą ≥50% saugos ribą; Konsolinės / poslinkio apkrovos atnaujinimo dydis.

   2. Eigos patvirtinimas: pridėkite 10–20 mm saugos ribą efektyviam judėjimui; maksimalus standartinis eiga 1000 mm.

   3. Konfigūracijos suderinimas

     -- Padėties grįžtamasis ryšys: pasirinkite -S magneto modelį ir suderinkite magnetinius jungiklius;

     -- Montavimas: pagal mašinos išdėstymą pasirinkite flanšą / pėdą / lanką;

     -- Speciali funkcija: SCD dvigubam strypui, SCJ reguliuojamam eigai, SCL krovinio fiksavimui.

Vieno sakinio santrauka

     SOLH SC serijos ekonomiškas standartinis vairo trauklės cilindras su reguliuojama oro pagalve ir gausiomis tvirtinimo galimybėmis, ideali nebrangi linijinė pavara bendroms automatizuotoms stūmimo, perkėlimo ir padėties nustatymo užduotims atlikti.
