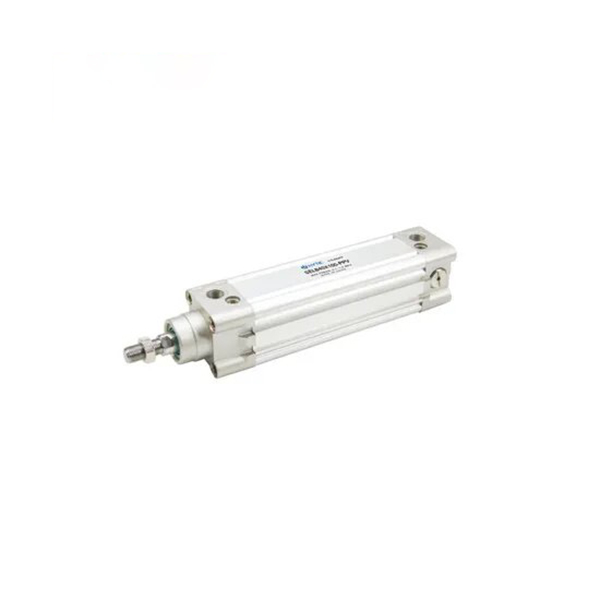

SE serijos ISO15552 standartinis kvadratinis cilindras be skersinės juostos

Gamintojas: SOLH by Richge Technology | Eksportuoti katalogo versiją

Produkto apžvalga

     SOLH SE serijos kvadratinis standartinis cilindras be trauklių atitinka tarptautinį ISO 15552 / VDMA 24562 standartą. Priimkite integruotą kvadratinę aliuminio statinę su reguliuojama dviejų galų oro pagalve ir 3 pusių jutiklio tvirtinimo grioveliais. Tinka bendrajai automatikai, ilgo eigai, aukšto dažnio važiavimui dviračiu ir vidutinio sunkumo apkrovai. Tiesioginis mechaninis keitimas su SMC CP96S ir FESTO DNC serijomis.

Pagrindinės struktūros ir dizaino ypatybės

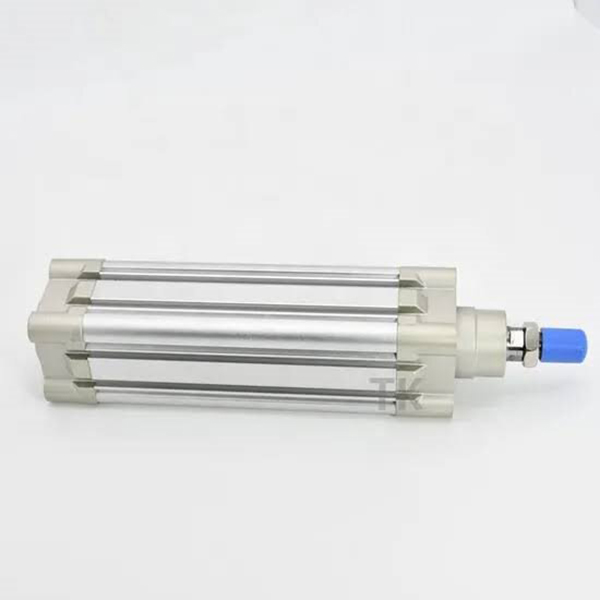

   1. Konstrukcija: Integruota kvadratinė aliuminio statinė be trauklių, suderinta su priekiniais ir galiniais dangteliais, reguliuojama oro pagalvė abiejuose galuose, didelis tvirtumas ir kompaktiškas išdėstymas.

   2. Medžiaga: kieto anoduoto aliuminio statinė, didelio stiprumo liejiniai galiniai dangteliai, kietas chromuotas 45# plieno stūmoklio strypas, lengvas ir atsparus dilimui.

   3. Veikimo variantai

     -- SE: vieno strypo dvigubo veikimo standartinis modelis

     -- SED: dvigubo veikimo strypas, apsaugantis nuo sukimosi

     -- SEJ: Dvigubas strypas su reguliuojamu eiga

     -- GSE: užrakinamas cilindras, skirtas tarpinei padėčiai išlaikyti

     -- Priesaga -S: įmontuotas magnetinis žiedas magnetiniam jungikliui (be -S = nėra magneto)

   4. Sandarinimas: NBR+PA kompozitinis dvigubas Y tipo sandarinimas su alyvos kaupimo kompensavimu, mažu paleidimo slėgiu ir ilgu tarnavimo laiku.

   5. Pagalvė: Nepriklausomai reguliuojama oro pagalvė abiejuose galuose, kad sugertų smūgį, sumažintų vibraciją ir triukšmą.

   6. Jutiklio išdėstymas: Tripusiai tvirtinimo grioveliai (viršuje / kairėje / dešinėje) CMSE / DMSE magnetiniams jungikliams, lankstus montavimo kampas.

   7. Keičiamumas: ISO15552 standartinis matmuo, tiesioginis SMC CP96S ir FESTO DNC pakeitimas.

Išsami modelio kodavimo taisyklė

   1. Modelio pavyzdys: SE50-200-S-FA

   2. Standartinių užsakymų pavyzdžiai

     -- SE63-150-S-LB: skylė 63, eiga 150, įmontuotas magnetas, tvirtinimas prie kojos

     -- SED40-100-FB: skylė 40, eiga 100, dvigubas strypas, galinio flanšo tvirtinimas

     -- BSE80-300-S: Bore80, insultas 300, rakinamas tipas su įmontuotu magnetu

Pagrindinės techninės specifikacijos

Teorinė traukos ir traukos jėga @0,5 MPa (vienas strypas, vienetas: N)

   1. Dvigubo veikimo SE Single Strypas

Montavimo tipai ir išvestiniai modeliai

   1. Montavimo parinktys

     -- Pagrindinis tipas: tiesioginis montavimas per galinio dangtelio angas

     -- LB laikiklis ant kojos: Pageidautina horizontaliai vidutinio sunkumo apkrovai

     -- FA/FB flanšas: priekinis / galinis flanšas, skirtas vertikaliam tvirtinimo elementui montuoti

     -- CA/CB gnybtas: viengubas/dvigubas veržliaraktis, skirtas vyriams siūbuoti

   2. Pagrindinė išvestinių priemonių serija

     -- SE / SED / SEJ: viengubas, dvigubas strypas, reguliuojamo eigos dvigubas strypas

     -- GSE: užrakinamas cilindras savavališkai tarpinei padėčiai sustabdyti

     -- Aukštos temperatūros pritaikyta versija: specialus sandariklis -20 ~ + 150 ℃

3 žingsnių greito pasirinkimo vadovas

   1. Skylės pasirinkimas: Apskaičiuokite reikiamą trauką, rezervą ≥50% saugos atsargos; pirmenybę teikite SE esant didelei apkrovai ir ilgai judant.

   2. Eigos patvirtinimas: pridėkite 10–20 mm saugos ribą; standartinis maksimalus eiga 1000 mm, pritaikyta iki 1800 mm.

   3. Konfigūracijos suderinimas

     -- Padėties grįžtamasis ryšys: pasirinkite SE-S magneto modelį, suderinkite CMSE/DMSE magnetinius jungiklius;

     -- Montavimas: LB kojinis laikiklis horizontaliai apkrovai, FA flanšas vertikaliam montavimui;

     -- Tarpinis užrakinimo reikalavimas: pasirinkite GSE rakinamą cilindrą.

Vieno sakinio santrauka

     SOLH SE ISO15552 kvadratinis cilindras be trauklių gali tiesiogiai pakeisti FESTO DNC ir SMC CP96S, aprūpintas reguliuojama oro pagalve ir gausiomis tvirtinimo formomis, puikia ilgo eiga linijine pavara vidutinio sunkumo apkrovos automatizavimo įrangai.
