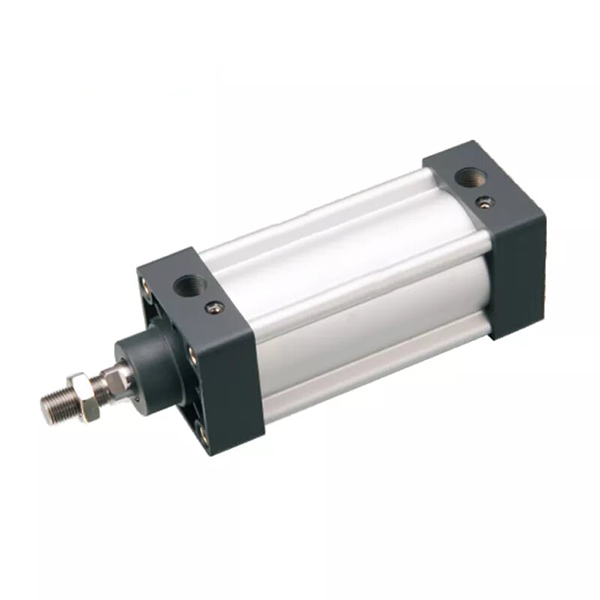

SI serijos vairo traukės laisvo profilio standartinis cilindras | Pneumatinis cilindras ISO 15552

Gamintojas: SOLH by Richge Technology

1. Produkto apžvalga ir pagrindinės struktūrinės savybės

     SOLH SI serija yra didelio tikslumo dvigubo veikimo standartinis cilindras, visiškai atitinkantisISO 15552 (buvęs ISO 6431 / VDMA 24562) tarptautinius standartus, palyginti su Festo DNC serija. Jame naudojamas žvaigždės formos aliuminio profilio cilindro vamzdis be trauklių, jame nėra atvirų trauklių, įmontuotų magnetinių jungiklių griovelių, iš dviejų pusių reguliuojamo oro buferio ir visiško ISO priedų suderinamumo. Dėl išskirtinio tvirtumo, atsparumo sukimui, ilgaamžiškumo ir švarios išvaizdos jis naudojamas kaip pagrindinis vidutinės klasės ISO standarto cilindras, pakeičiantis tradicinius SC cilindrus su sujungimo strypais, puikiai tinkantis eksporto įrangai ir standartizuotoms automatizuotoms mašinoms.

  1.1 Standartinis suderinamumas

     Visiškai atitinka ISO 15552 ir VDMA 24562 pramoninius standartus. Visi montavimo matmenys, sąsajos ir priedai yra visiškai keičiami su visuotiniais pagrindiniais ISO cilindrais, tokiais kaip DNC, SE ir DSBA, palaikantys nulinio pakeitimo pakeitimą ir standartizuotą partijos surinkimą.

  1.2 Optimizuota profilio struktūra

     Priima integruotą žvaigždės formos kvadratinį aliuminio lydinio profilio cilindrinį vamzdį be atvirų trauklių. Bendra konstrukcija pasižymi dideliu tvirtumu, puikiu atsparumu sukimuisi, tvarkinga ir atspari korozijai. Rezervuoti standartiniai magnetinio jungiklio grioveliai abiejose pusėse leidžia tiesiogiai montuoti CMSE, DMSE ir CS1 serijų jutiklius be papildomų laikiklių.

  1.3 Įvairios judėjimo ir funkcinės išvestinės priemonės

     • SI standartas: vieno strypo dvigubo veikimo stūmoklinis judesys, universalus standartinis modelis daugeliui automatizuotų scenarijų

     • SID dvigubas strypas: Dviejų galų strypo išėjimas, užtikrinantis sinchroninį veikimą ir padidintą atsparumą sukimui

     • SIJ reguliuojamas eiga: Dvigubo strypo konstrukcija su reguliuojamomis ribinėmis veržlėmis tiksliam eigos koregavimui

     • SIL užrakinamas tipas: Įrengtas galinės arba savavališkos padėties fiksavimo įtaisas, skirtas saugiam slėgio išlaikymui ir padėties fiksavimui

     • Integruotas SIF vožtuvo tipas: Integruotas 4M serijos solenoidinis vožtuvas, vožtuvo ir cilindro integruota konstrukcija, taupanti montavimo vietą

     • SIQ Anti-torsion tipas: Kvadratinė stūmoklio strypo konstrukcija užtikrina itin aukštą padėties nustatymo tikslumą nuo sukimosi

  1.4 Didelio našumo buferio sistema

     Standartiškai įrengtasdvipusis reguliuojamas oro buferis + PPV elastinė pagalvėlė. Buferio eiga didėja proporcingai cilindro angai, efektyviai sumažindama smūgį ir triukšmą dirbant dideliu greičiu ir didelėmis apkrovomis, užtikrinant stabilų ir mažai vibruojantį ciklinį judėjimą.

  1.5 Patvarus sandarinimas ir medžiagų konfigūracija

     Pritaikyta dviguba Y formos vienpusio kompensavimo sandarinimo konstrukcija, pasižyminti itin mažu paleidimo slėgiu (0,1 MPa), stabiliu veikimu be alyvos ir ilgesniu tarnavimo laiku. Stūmoklio strypas pagamintas iš 45# plieno su kietu chromu, užtikrinantis puikų atsparumą dilimui, atsparumą rūdims ir konstrukcijos stabilumą.

  1.6 Magnetinės indukcijos konfigūracija

     Standartiškai palaiko įmontuotą magnetinį žiedą (-S konfigūraciją), suderinamą su AirTAC CMSE, DMSE, CS1-B/F/U serijos magnetiniais jungikliais, realiuoju laiku aptinkantį stūmoklio padėtį ir automatizuotą signalo sujungimą.

2. Užpildykite modelio pavadinimo taisykles ir užsakymų pavyzdžius

  1. Tipinis modelio kodas: SI 50×150-S-FA

 2. Išvestinės serijos kodo paaiškinimas

     • SID: Dvigubo veikimo, dviejų galų strypo išvestis sinchroniniam veikimui ir apsaugai nuo sukimosi

     • SIJ: Reguliuojamo eigos dvigubo strypo tipas su tiksliai reguliuojamomis veržlėmis lanksčiam eigos kalibravimui

     • SIL: Užrakinamas tipas su galine padėtimi arba savavališkos padėties fiksavimu, kad būtų galima saugiai nustatyti

     • SIF: Integruotas solenoidinio vožtuvo tipas, vožtuvo ir cilindro integruota konstrukcija, taupanti erdvę

  3. Standartinio užsakymo pavyzdys

     SI 63×200-S: 63mm anga, 200mm eiga, su magnetiniu žiedu, standartiniu reguliuojamu oro buferiu

3. Pagrindiniai techniniai parametrai (standartinis tipas)

4. 0,6 MPa teorinė traukos ir įtempimo diagrama (vienas strypas, saugos koeficientas ≥2)

5. Montavimo priedai ir išvestiniai modeliai

  5.1 standartiniai ISO universalūs tvirtinimo tipai (visiškai keičiami su DNC/SE)

     • FA/FB: priekinis flanšas / galinio flanšo tvirtinimas plokščiam fiksuotam montavimui

     • CA/CB: Viengubas svirtis / Dvigubas tvirtinimas, skirtas sūpynių valdymui

     • LB: Kojos laikiklio tvirtinimas šoniniam fiksuotam montavimui

     • TC/TCM: Laikiklis / Magnetinis gembės tvirtinimas, skirtas sūpynės padėties vidurinėje padėtyje

     • L: Šoninis tvirtinimas kompaktiškam erdvės išdėstymui

     Universalūs priedai: I/Y/U/F jungtys, plūduriuojančios jungtys, strypo galo guoliai, visiškai suderinami su visais ISO 15552 standarto cilindrais.

  5.2 Pagrindinės išvestinių priemonių serijos pranašumai

     • SID dvigubas strypas: Dviejų galų sinchroninis išėjimas, padidintas konstrukcijos stabilumas ir atsparumas deformacijai

     • SIJ reguliuojamas eiga: Lankstus eigos koregavimas, kad būtų galima prisitaikyti prie kintamų darbo eigos reikalavimų

     • SIL užrakinamas tipas: Patikimas fiksavimas ir slėgio palaikymas, kad būtų išvengta padėties nukrypimų išjungus maitinimą arba keičiant apkrovą

     • Integruotas SIF vožtuvo tipas: Integruota solenoidinio vožtuvo konstrukcija, supaprastinta oro grandinė, mažesnė montavimo vieta ir surinkimo kaina

     • SIQ Anti-torsion tipas: Speciali kvadratinio stūmoklio strypo konstrukcija, skirta labai tiksliai nustatyti padėtį, apsaugančią nuo sukimosi

6. Taikymo scenarijai ir pasirinkimo palyginimas (SI vs SC vs DNC)

  6.1 SI serijos prioritetiniai taikymo scenarijai

     • Eksporto įranga ir europinio standarto automatizuotos mašinos, kurioms reikalingas ISO 15552 sąsajos pakeičiamumas

     • Automatizuotos gamybos linijos, kurioms reikia švarios išvaizdos be trauklių ir kompaktiško įrengimo vienas šalia kito

     • Darbo sąlygos, kurioms reikalingas didesnis standumas, atsparumas sukimuisi ir ilgesnis tarnavimo laikas nei SC cilindrai, o ekonomiškumas yra geresnis nei DNC cilindrai

     • Universalūs linijinio stūmimo, presavimo, padėties nustatymo, tvarkymo, surinkimo, pakavimo ir staklių automatizavimo scenarijai

  6.2 Pagrindinio modelio palyginimas

7. Trijų žingsnių greito pasirinkimo vadovas

     1. Skylės dydžio pasirinkimas: Pasirinkite angos skersmenį pagal faktinę horizontalią / vertikalią apkrovą ir traukos poreikį, palikite ne mažesnę kaip 50% saugos ribą; atnaujinkite 1–2 angų dydžius ekscentrinei apkrovai ir konsolės darbo sąlygoms.

     2. Brūkšnio pasirinkimas: Pridėkite 20–50 mm saugos ribą pagal faktinį darbo eigą; maksimalus konfigūruojamas eiga iki 2000 mm.

     3. Funkcinė konfigūracija: Standartinė konfigūracija su -S magnetiniu žiedu + PPV reguliuojamas oro buferis; pasirinkite SID dvigubam strypui, SIJ reguliuojamam eigai, SIL fiksavimo funkcijai ir FA/FB/CA/CB/LB/TC atitinkamiems tvirtinimo būdams.

Vieno sakinio santrauka

     SOLH SI serijos ISO 15552 standarto cilindras be sujungimo strypų pasižymi profiliu integruota struktūra, dideliu tvirtumu, reguliuojamu oro buferiu ir visišku universaliu pakeičiamumu, kuris yra ekonomiškas vidutinės klasės tradicinių SC ir importuotų DNC cilindrų pakaitalas, plačiai taikomas standartizuotai ir eksporto lygio automatizuotai įrangai.
