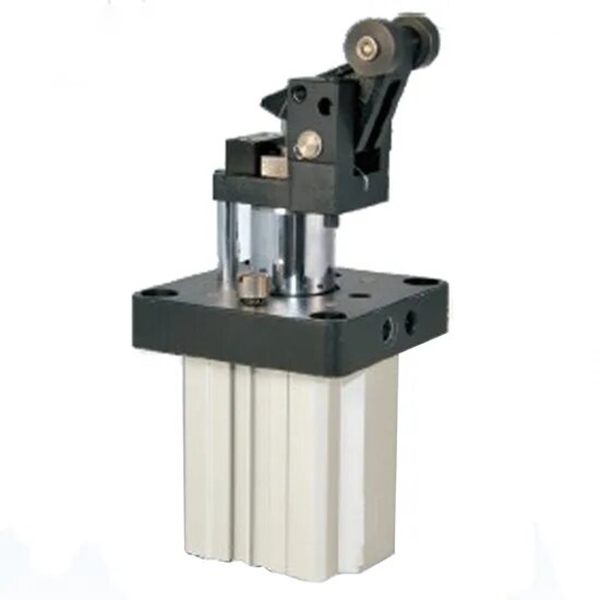

TWH / TWM serijos svirties ritinėlio kamščio cilindras | Savaime užsifiksuojantis didelio našumo stabdymo cilindras

Gamintojas: SOLH by Richge Technology

1. Produkto apžvalga ir pagrindinės struktūrinės savybės

     SOLH TWH/TWM serija – tai svirtiniai ritininiai sunkiasvoriai kamštiniai cilindrai, skirti vidutinės ir didelės apkrovos automatizuotoms konvejerių linijoms. Serijos angų dydžiai nuo φ20 mm iki 80 mm, serija pasižymi pagrindiniais pranašumais, įskaitant įmontuotą savaime užsifiksuojantį apsaugos nuo atšokimo mechanizmą, standartinį reguliuojamą hidraulinį buferį, didelio tvirtumo svirties struktūrą ir integruotą flanšo tvirtinimą. Jis stabiliai tvarko 30–300 kg sveriančius padėklus ir įrankių plokštes, plačiai naudojamas konvejerio stabdymui, perkėlimo padėties nustatymui ir stoties apsaugai nuo poslinkio, tarnauja kaip pagrindinis patikimas kamščio sprendimas vidutinės ir didelės apkrovos automatizavimo scenarijuose.

  1.1 Svirties ritinėlio jėgą didinanti struktūra

     Pritaikant dvigubo veikimo svirties ritinėlio dizainą, gaminyje naudojamas svirties jėgos stiprinimas ir riedėjimo kontakto veikimo principas. Jis užtikrina didelę stabdymo jėgą su mažu smūgiu ir sklandžiu riedėjimu, efektyviai sumažindamas standųjį smūgį stabdant ruošinį ir apsaugodamas įrangą ir ruošinius.

  1.2 Pagrindinė savaime užsifiksuojanti apsaugos nuo atšokimo funkcija

     Įrengtas integruotas mechaninis savaime užsifiksuojantis mechanizmas kaip pasirenkamas atnaujinimas. Sustabdžius ruošinio susidūrimą, cilindras automatiškai užfiksuoja svirties svirtį, kad būtų išvengta ruošinių atšokimo ir stūmimo atgal, pašalinamos stoties poslinkio problemos ir labai pagerėja bendras gamybos linijos stabilumas ir padėties nustatymo tikslumas.

  1.3 Hidraulinio buferio sistema

     • φ20/φ25 Maža anga: Suderintas su nereguliuojamu hidrauliniu buferiu, puikiai prisitaikantis prie lengvų ir vidutinių apkrovų mažo greičio darbo sąlygomis ir ekonomišku stabiliu buferiu.

     • φ32–φ80 Didelė skylė: Įrengtas reguliuojamas hidraulinis buferis. Vartotojai gali laisvai pasukti reguliavimo diską, kad pakeistų amortizavimo pasipriešinimą, suderintų skirtingo svorio ruošinius ir transportavimo greitį, kad visiškai sugertų smūgio energiją ir pasiektų nulinio smūgio stabdymą.

  1.4 Didelio tvirtumo ir ilgaamžiškumo dizainas

     Pritaikytas sutirštintas kietas chromuotas stūmoklio kotas ir kietas anoduotas cilindro korpusas, pasižymintis puikiu atsparumu dilimui, atsparumu slėgiui ir smūgiams. Standartinė be alyvos veikimo konstrukcija prisitaiko prie švarios gamybos aplinkos ir suvirinimo purslams atsparių darbo sąlygų, reikalaujančių mažai priežiūros ir ilgesnio tarnavimo laiko.

  1.5 Lankstus montavimas ir jungiklių išdėstymas

     Standartinis flanšinis montavimas užtikrina greitą ir stabilų montavimą. Cilindro korpusas yra iš anksto rezervuotas su jutiklio tvirtinimo grioveliais, kurie palaiko tiesioginį magnetinio jungiklio montavimą be papildomų priedų. Keturių pusių tvirtinimo konstrukcija leidžia išvengti armatūros trikdžių vietoje, o išdėstymas yra lengvai pritaikomas.

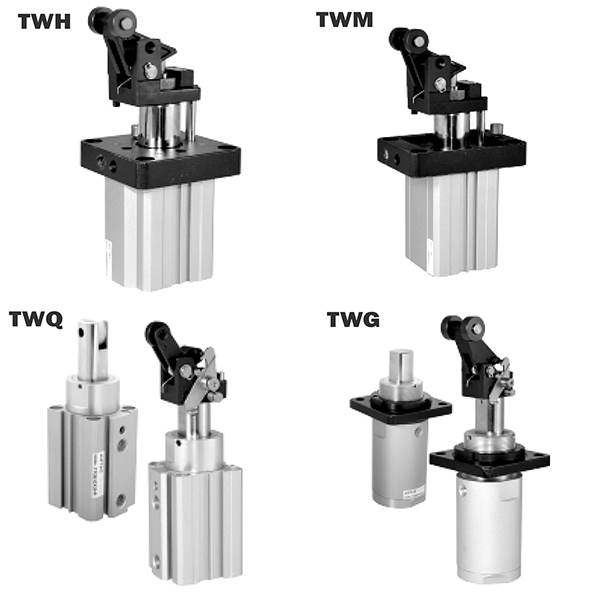

  1.6 Modelio funkcinis diferencijavimas

     • TWH serija: Standartinė dvigubo veikimo konstrukcija su didžiausia stabdymo jėga, tinka didelės apkrovos ir aukšto dažnio paleidimo-sustabdymo scenarijams.

     • TWM serija: Dvigubo veikimo su įmontuota spyruokline konstrukcija, automatiškai atjungiant elektros tiekimą, teikiant pirmenybę įrangai ir darbuotojų saugai didelės rizikos stotyse.

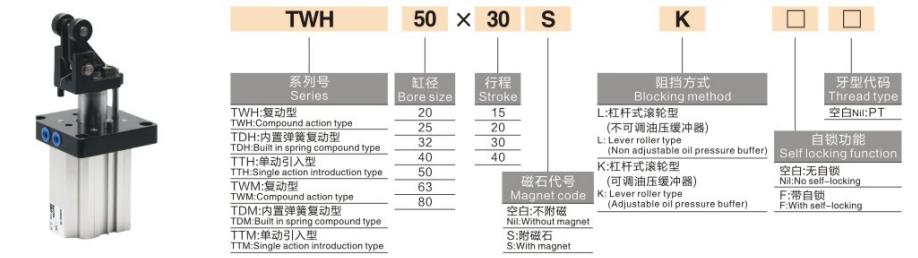

2. Užpildykite modelio pavadinimo taisykles ir užsakymų pavyzdžius

  1. Tipiniai modelių pavyzdžiai: TWH50-30SK-F, TWM63-30K-F

  2. Standartinių užsakymų pavyzdžiai

     • Savaime užsifiksuojantis vidutinės apkrovos modelis: TWH50-30S-F (φ50 anga, 30 mm eiga, nereguliuojamas hidraulinis buferis, su savaiminio užsifiksavimo funkcija)

     • Saugos išjungimo atleidimo modelis: TWM63-30K-F (φ63 anga, 30 mm eiga, reguliuojamas hidraulinis buferis, įmontuota spyruoklinė saugos konstrukcija, su savaime užsifiksuojančiu)

3. Bendrieji techniniai parametrai (20 ℃, 0,5 MPa standartinė sąlyga)

 3.1 Pagrindinės specifikacijos

     • Veikimo režimas: TWH = dvigubo veikimo; TWM = Dvigubo veikimo su įmontuota spyruokle

     • Darbinio slėgio diapazonas: 0,05 ~ 1,0 MPa; Atrodo slėgis: 1,5 MPa

     • Aplinkos temperatūra: -10 ℃ ~ 60 ℃ (aplinka be ledo)

     • Buferio konfigūracija: φ20/φ25 = nereguliuojamas hidraulinis buferis; φ32~φ80 = Reguliuojamas hidraulinis buferis

     • Tepimo režimas: Veikimas be alyvos

     • Diegimo būdas: Standartinis flanšinis tvirtinimas

  3.2 Standartinis kiaurymės ir eigos derinys

 3.3 Teorinė stabdymo jėga (vienetas: N @0,5 MPa, svirties išvestis, TWH)

  3.4 Produkto svoris (vienetas: kg, standartinis eiga, TWH)

4. Pagrindinės konfigūracijos ir pasirinkimo gairės

 4.1 Buferio tipo pasirinkimas

     • S Nereguliuojamas hidraulinis buferis: Skirta φ20/φ25 mažoms angoms. Ekonomiškas, tinka mažoms apkrovoms (≤50 kg) ir mažam greičiui (≤0,3 m/s) su stabiliu fiksuotu buferiu.

     • K Reguliuojamas hidraulinis buferis: Išskirtinis φ32–φ80 didelių gręžinių. Palaiko laisvą amortizavimo reguliavimą, puikiai suderinamą su vidutinėmis ir didelėmis apkrovomis (50–300 kg) bei vidutiniu ir dideliu greičiu (≤0,5 m/s), prisitaikydamas prie įvairių darbo sąlygų.

 4.2 Savaiminio užrakinimo funkcijos pasirinkimas

     • F savaiminio užsirakinimo tipas (rekomenduojama): Automatinis fiksavimas sustojus ruošinio smūgiui, veiksmingai užkertant kelią ruošinio atšokimui ir stoties poslinkiui. Idealiai tinka visiškai automatizuotoms nepertraukiamoms konvejerių linijoms, kurios labai pagerina veikimo stabilumą.

     • Neužrakinamas tipas: taikoma tik scenarijams su nedideliu atvirkštiniu poveikiu ir rankiniu atstatymu. Nerekomenduojama automatinėms gamybos linijoms dėl prasto padėties stabilumo.

  4.3 Veikimo režimo pasirinkimas

     • TWH dvigubo veikimo: Didžiausia stabdymo jėga su dvikrypčiu valdomu užspaudimu ir atleidimu. Optimizuotas didelės apkrovos ir aukšto dažnio starto-stop važiavimo dviračiu scenarijams.

     • TWM spyruoklinis dvigubas veikimas: Automatinis atleidimas nutrūkus elektrai, užtikrinantis įrangos ir personalo saugumą. Pirmenybė teikiama pavojingoms darbo vietoms ir apsaugos nuo maitinimo išjungimo programoms.

5. Tipiniai taikymo scenarijai

     • Vidutinės ir didelės apkrovos konvejerių linijos: Specializuojasi 50–300 kg sveriančių padėklų ir įrankių plokščių stabdymui, perkėlimui ir apsaugai nuo poslinkio elektronikos, buitinės technikos ir logistikos pramonėje, užtikrinant stabilų vidutinės ir sunkios apkrovos ribą.

     • Automatizuotos medžiagų tvarkymo linijos: Taikoma vidutinio ir didelio greičio (≤0,5 m/s) ruošinio stabdymui ant ritininių ir juostinių konvejerių. Reguliuojamas hidraulinis buferis užtikrina minkštą ir be smūgių stabdymo procesą, kad apsaugotų ruošinius.

     • Staklės ir suvirinimo stotys: Tinka staklių pakrovimo / iškrovimo ribojimui ir suvirinimo įtaisų padėties nustatymui. Pasižymi atsparumu smūgiams ir suvirinimo šlako prevencija, todėl stabiliai prisitaiko prie atšiaurių pramonės darbo sąlygų.

     • AS/RS ir AGV prijungimo sistemos: Naudojamas stereoskopiniam sandėlio padėklų stabdymui ir AGV tiksliam doko pozicionavimui. Savaime užsifiksuojanti konstrukcija, apsauganti nuo atšokimo, užtikrina stabilų veiksmą ir patikimą signalo grįžtamąjį ryšį išmaniosioms sandėliavimo sistemoms.

6. Trijų žingsnių greito pasirinkimo vadovas

     1. Skylės dydžio pasirinkimas: Pasirinkite kiaurymę pagal ruošinio svorį ir veikimo greitį. Laikykitės saugos standarto: teorinė stabdymo jėga ≥ faktinė apkrova × 2. φ25, kai apkrova mažesnė nei 50 kg; φ32/φ40 50–150 kg apkrovai; φ50/φ63 150–300 kg apkrovai.

     2. Buferio tipo pasirinkimas: Pasirinkite S nereguliuojamą buferį φ20/φ25 angoms; pasirinkite K reguliuojamą buferį gręžiniams, viršijantiems φ32, kad prisitaikytumėte prie kintamo greičio ir apkrovos sąlygų.

     3. Funkcinės konfigūracijos pasirinkimas: Visoms automatinėms gamybos linijoms pasirinkite F savaiminio užrakinimo funkciją; pritaikyti dvigubo veikimo TWH didelės apkrovos ir aukšto dažnio scenarijams; pasirinkite TWM spyruoklinį tipą saugos prioriteto ir maitinimo išjungimo apsaugos stotims.

Vieno sakinio santrauka

     SOLH TWH/TWM serijos vidutinio sunkumo svirties ritinėlių kamštelių cilindrai turi savaime užsifiksuojantį antiatšokį mechanizmą ir rūšiuotą hidraulinę buferio sistemą, užtikrinančią stabilius, mažo poveikio ir didelio saugumo profesionalius stabdymo sprendimus 30–300 kg automatizuotoms konvejeriams ir gamybos stotims.
