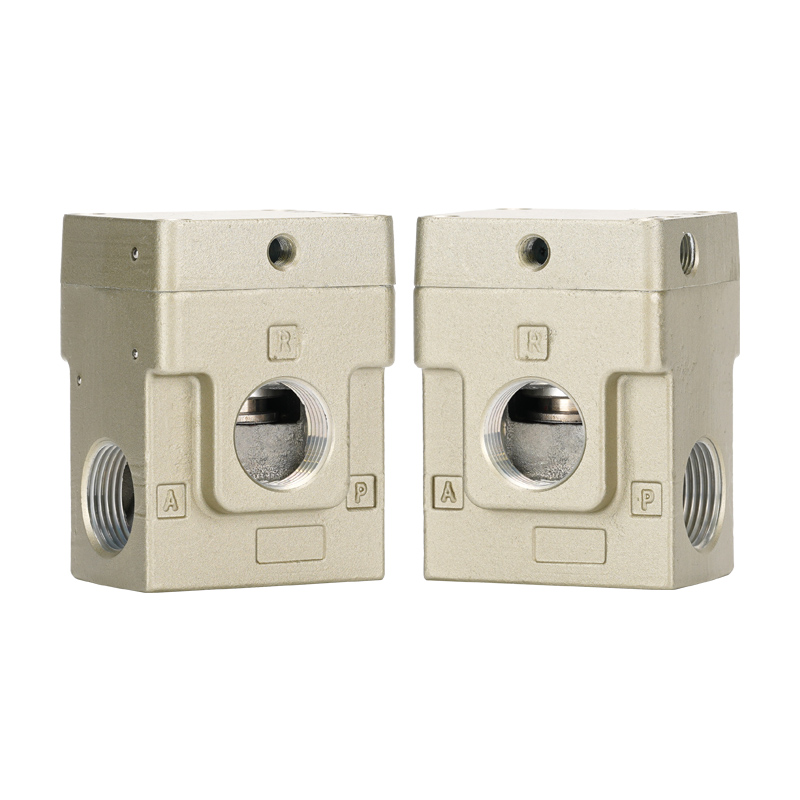

VEX1 serijos didelio srauto 3 krypčių sumažinimo slėgio reguliatorius

Prekinis ženklas:SOLH pagal Richge Technology

Produkto pozicionavimas

     VEX1 serija yra didelio srauto, didelio tikslumo 3 krypčių reljefo tipo slėgio reguliatorius, sukurtas pagal SOLH pagal Richge Technology. Ji specializuojasi stabilaus pastovaus slėgio palaikymo, greito išmetimo ir dviejų (daugiapakopių) slėgio reguliavimo, skirto sunkioms pneumatinėms grandinėms, srityse. Tai pagrindinis slėgio valdymo sprendimas, skirtas aukšto slėgio oro bakams, didelio tūrio oro pūtimui ir didelės galios cilindrų pavaros įrangai.

Pagrindinės produkto savybės

1. Itin didelis srautas (pagrindinis konkurencinis pranašumas)

     -- Vietoj tradicinės diafragmos konstrukcijos pritaikyta subalansuota ritės struktūra, pasižyminti dideliu atidarymo eiga ir itin mažu srauto pasipriešinimu.

     -- Suteikia 3–5 kartus didesnį srautą nei įprasti AR serijos reguliatoriai, kad būtų palaikomas momentinis didelis oro tiekimo poreikis.

     -- Įrengtas per didelis perpildymo išmetimo anga, užtikrinanti greitą slėgio mažinimą, stabilų priešslėgį ir efektyvų slėgio svyravimų slopinimą.

2. Didelio tikslumo slėgio stabilizavimas

     -- Histerezė ≤ 0,03 MPa

     -- Pakartojamumas ≤ 0,01 MPa

     -- Jautrumas ≤ 0,01 MPa Minimalus slėgio svyravimas, puikiai tinka tiksliam pastoviam slėgiui ir pastovaus srauto darbo sąlygoms.

3. Du pasirenkami valdymo režimai

     -- Oro piloto tipas (VEX1□00): varomas išoriniu pneumatiniu signalu P1, taikomas nuotoliniam valdymui, sprogimui atsparioms dirbtuvėms ir kelių taškų slėgio perjungimo sistemoms.

     -- Išorinis solenoido pilotinis tipas (VEX1□00+G): Integruota įmontuota pilotinė solenoido ritė su DC24V / AC220V galimybėmis, kad būtų galima automatiškai perjungti elektrinį slėgį.

4. Platus reguliuojamas slėgio diapazonas ir atsparumas aukštam slėgiui

     -- Maksimalus įėjimo darbinis slėgis: 1,0 MPa

     -- Reguliuojamas nustatytas slėgio diapazonas: Oro piloto versija: 0,05 ~ 0,9 MPa Solenoidinė piloto versija: 0,05 ~ 0,7 MPa5. Patogus valdymas ir platus temperatūros pritaikymas · Laisva montavimo orientacija be kampo apribojimo

     -- Visiškai netepta konstrukcija, suderinama su sauso oro grandinėmis be alyvos

     -- Darbinės temperatūros diapazonas: 0 ~ 50 ℃; Oro piloto modelis išplėstas iki 0 ~ 60 ℃, antikondensacija

Visa techninių specifikacijų lentelė

Serijos modelių klasifikacija

     -- VEX110□: maži prievadų dydžiai (01 / 02)

     -- VEX120□: vidutinio ir mažo prievado dydžiai (02 / 03)

     -- VEX130□: vidutinio dydžio prievadai (03 / 04 / 06 / 10)

     -- VEX170□: dideli prievado dydžiai (10/12)

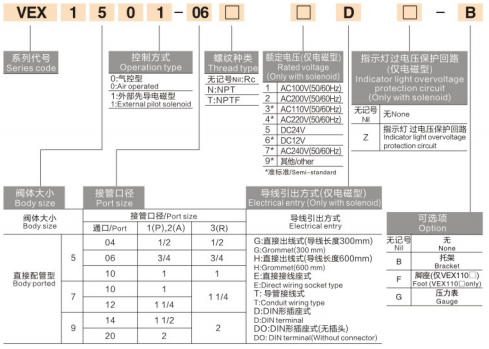

     -- VEX190□: ypač dideli prievadų dydžiai (14 / 20) Modelio kodo pavyzdysVEX1300-03G36-4-01

     -- 130 = vidutinė prievado serija

     -- 0 = oro piloto tipas (1 = solenoidinis piloto tipas)

     -- 03 = 3/8" prievado sriegis

     -- G36 = DC24V integruotas pilotinis solenoidas (pasirenkamas priedas)

Tipiški taikymo scenarijai

     - Greitas slėgio stabilizavimas ir greitas atleidimas didelėms oro talpykloms

     -- Didelio tūrio oro pūtimo įranga: pramoninių dulkių šalinimo, dalių džiovinimo ir oro valymo stotys

     -- Didelės galios cilindrai ir oro varikliai: stabili didelio srauto pavara, kad būtų išvengta slėgio kritimo vamzdyne

     -- Dviejų pakopų / kelių pakopų slėgio valdymas: vienas reguliatorius, skirtas kelių slėgių perjungimui pneumatiniais arba elektriniais signalais

     -- Balansavimo grandinės ir įtempimo valdymas: pastovus įtempimas plėvelės / vielos gamybai, pneumatinė balansavimo įranga

Vieno sakinio santrauka

     SOLH VEX1 subalansuotas 3 krypčių išmetimo reguliatorius sujungia itin didelį srautą, 0,01 MPa lygio aukštą tikslumą, įmontuotą reljefo išmetimo funkciją ir dvigubą oro / solenoidinio valdymo režimą, kuris yra optimalus slėgio valdymo pasirinkimas sunkioms pneumatinėms sistemoms, kurioms reikalingas nuolatinis slėgio stabilizavimas, greitas reljefas ir kelių pakopų slėgio perjungimas.
