VHK serijos 2/2 ir 3/2 krypčių rankenėlės rankinis vožtuvas | Pirštų sukamasis vožtuvas, suderinamas su SMC VHK serija

Gamintojas: SOLH by Richge Technology | Visas keičiamas SMC VHK originalios serijos pakeitimas

1. Produkto apžvalga

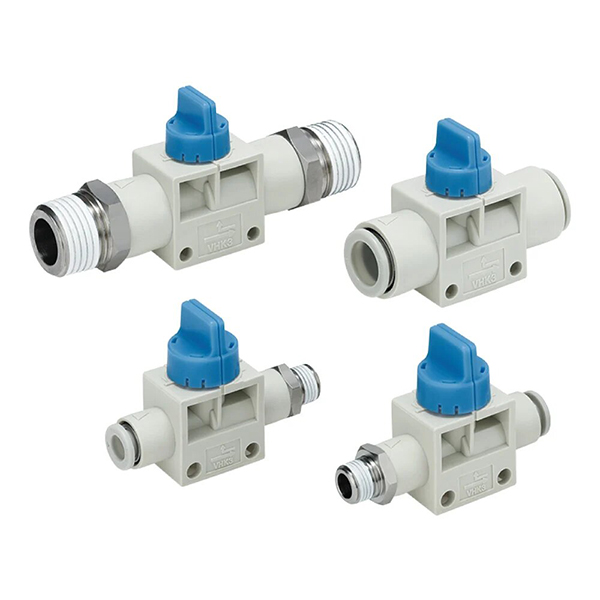

     SOLH VHK serija yra mini rankenėlės tipo rankinis atjungimo vožtuvas, padalintas įVHK2 2/2 kryptis irVHK3 3/2 kryptis tipai. Jis naudoja 90 ° sukamąją rankenėlę, kad būtų galima valdyti pneumatinę grandinę. 3/2 krypčių modelis turi įmontuotą paslėptą išmetimo konstrukciją, kuri automatiškai išleidžia liekamąjį slėgį iš A angos, kai ji uždaryta, ir nereikia išorinės R išmetimo angos. Sukurtas tiesioginiam vamzdyno montavimui be papildomo pagrindo tvirtinimo, jis yra idealus rankinis pneumatinių atšakų vamzdžių jungiklis, apsauginis slėgio mažinimo vožtuvas prieš solenoidinius vožtuvus ir vakuuminės grandinės įjungimo-išjungimo valdymas. Visos serijos matmenys ir funkcionalumas yra visiškai suderinamos su originalia SMC VHK serija, kurią galima tiesiogiai pakeisti.

  1.1 Pagrindinė identifikavimo ir veikimo logika

     • Rankenėlės spalvos žymėjimas: Pilka rankenėlė VHK2 2 krypčių tipui; Mėlyna VHK3 trijų krypčių rankenėlė, leidžianti greitai vizualiai atpažinti

     • Perjungti logiką: vožtuvo atidarymo sukimas prieš laikrodžio rodyklę 90°; Pasukimas pagal laikrodžio rodyklę 90° vožtuvui uždaryti, su aiškia rankenėlės rodyklės būsenos indikacija

     • Sandarinimo struktūra: vožtuvo sandarinimo konstrukcija užtikrina puikų sandarumą ir ypač mažą mikronutekėjimą. Itin lengvas darbinis sukimo momentas (0,04–0,14 N·m) leidžia lengvai pasukti pirštus ir perjungti

2. Modelio kodavimo taisyklės ir sąsajos specifikacijos

     Kodavimo logika: VHK[2/3][A]-[Priekinio prievado specifikacija]-[Galinio prievado specifikacija]

  2.1 Modelio apibrėžimas

     • VHK2: 2/2 krypčių vienpusis atjungimo tipas

     • VHK3: 3/2 krypčių išjungimas + liekamojo slėgio sumažinimo tipas

     • Priesaga: Nauja patobulinta apsaugos nuo kritimo rankenėlės struktūra (patobulinta versija); Nėra A standartinei senai versijai

     • R Priesaga: Ugniai atsparus ugniai atsparus vožtuvo korpusas

  2.2 Prievado tipo kodo apibrėžimas

     • F kodas: Stumdomas prievadas, skirtas PU nailono žarnos prijungimui

     • S kodas: išorinio sriegio prievadas srieginiam vamzdynui prijungti

  2.3 Modelio taikymo pavyzdžiai:

     • VHK3A-08F-02S: 3/2 krypčių patobulintas vožtuvas, apsaugantis nuo kritimo, P prievadas φ8 stumdomas, A prievadas G1/4 išorinis sriegis

     • VHK2-06F-06F: 2/2 krypčių standartinis vožtuvas, dviejų angų φ6 stumdomas tiesioginio tipo vožtuvas

  2.4 Visos serijos pilnas sąsajos specifikacijų sąrašas

3. Pagrindiniai techniniai parametrai

4. Pagrindinis funkcinis skirtumas (raktų pasirinkimo vadovas)

 4.1 VHK2 2/2 krypčių (pilka rankenėlė)

     • Atvira valstybė: P⇋A pilnai pralaidus stabiliam oro tiekimui

     • Uždaroji būsena: P ir A prievadai visiškai išjungti, be išmetimo funkcijos

     • Pagrindinė programa: Grynas vamzdyno įjungimo ir išjungimo valdymas, plačiai naudojamas vakuumo grandinės laikymui ir pagrindiniam oro šaltinio jungikliui

  4.2 VHK3 3/2 krypčių (mėlyna rankenėlė)

     • Atvira valstybė: P→A oro įsiurbimo laidumas normaliam įrangos veikimui

     • Uždaroji būsena: P prievadas uždarytas, A prievadas automatiškai pašalina liekamąjį slėgį per integruotą paslėptą kanalą

     • Pagrindinis pranašumas: Vieno mygtuko likutinių dujų ištuštinimas po išjungimo, pašalinant liekamojo slėgio pavojus ir užtikrinant saugų vožtuvo išmontavimą bei įrangos priežiūrą

5. Struktūriniai pagrindiniai privalumai

     • Keturi universalūs vamzdynų deriniai: Palaiko F-F dvigubo stūmimo, S-S dvigubo išorinio sriegio, F-S P-stūmimo / A-sriegio, S-F P-sriegio / A-stūmimo jungties režimus, visiškai pritaikomas įvairiems vamzdynų išdėstymams vietoje

     • Pasirenkamas fiksuotas laikiklis: Įrengtas užsegamas tvirtinimo laikiklis, skirtas pasirinktinai montuoti skydelyje ir spintelėje, lankstūs montavimo būdai

     • Atnaujinta VHK-A apsaugos nuo kritimo struktūra: optimizuotas rankenėlės dizainas, apsaugantis nuo atsipalaidavimo, veiksmingai apsaugo nuo rankenėlės nukritimo aukšto dažnio pakartotinio veikimo metu, pagerina aptarnavimo stabilumą

     • Mini kompaktiškas dydis: Itin mažo korpuso konstrukcija, puikiai tinka vieliniams loviams, siauriems įrangos tarpams ir kompaktiškoms mikro pneumatinėms grandinėms

     • Puikus sandarinimo efektyvumas: Tiksli angos sandarinimo konstrukcija užtikrina itin mažą mikro nuotėkį, užtikrinantį ilgalaikį stabilų ir sandarų veikimą

6. Pasirinkimo skirtumas: VHK rankenėlės vožtuvas ir HSV rankinis slydimo vožtuvas

7. Tipiniai taikymo scenarijai

     • Solenoidinio vožtuvo priekinis apsauginis slėgio sumažinimas: Oro šaltinis → VHK3 → solenoidinis vožtuvas. Trijų krypčių vožtuvas automatiškai išleidžia liekamąjį slėgį už vožtuvo, kai jis uždarytas, taip užtikrinant saugų pneumatinių komponentų išmontavimą ir techninę priežiūrą be slėgio rizikos.

     • Vakuuminės grandinės įjungimo-išjungimo valdymas: VHK2 2 krypčių vožtuvas, sumontuotas ant siurbtuko vakuuminio vamzdyno, stabiliai nutraukiantis vakuumo slėgį po išjungimo, kad būtų išlaikytas vakuumo sulaikymo efektas ir išvengta oro nutekėjimo.

     • Įrankių mikro cilindro šakos jungiklis: Taikomas vietiniam mikro cilindro oro šaltinio rankiniam paleidimo ir sustabdymo valdymui, patogus vienos įrangos derinimui, priežiūrai ir nepriklausomam grandinės perjungimui.

Vieno sakinio santrauka

     SOLH VHK serija yra mini 90° besisukantis rankinis vožtuvas, visiškai suderinamas su SMC originalia VHK serija. Dviejų krypčių atjungimo ir 3 krypčių liekamojo slėgio mažinimo dvigubos funkcijos, įvairūs sriegio / stumiamojo pritaikymo sąsajos deriniai ir ypač lengvas veikimas – tai optimalus mini rankinis perjungimo vožtuvas pneumatinėms šakų grandinėms, piloto valdymui ir vakuuminės sistemos apsaugai.
