VM1 (VM100) serijos mini 2/3 jungčių mechaninis vožtuvas

Gamintojas: SOLH by Richge Technology

 Produkto pozicionavimas

     VM1 (VM100) serija yra miniatiūrinis 2/3 jungčių mechaninis vožtuvas, visiškai keičiamas su originaliais SMC modeliais. Jis turi patikimą sandarinimo konstrukciją su itin kompaktišku lengvu kontūru, plačiu darbinio slėgio diapazonu, apimančiu vakuumą ir teigiamą slėgį, ir gausiai keičiamomis pavaros galvutėmis. Plačiai naudojamas įrangos padėties aptikimui, eigos ribos jutimui, rankiniam judėjimui ir mažos oro grandinės įjungimui kompaktiškose automatinėse mašinose.

Pagrindinės techninės specifikacijos (VM100 / VM1 serija)

  1 Pagrindiniai parametrai

     -- Grandinių tipai: 2 prievadų (NC / NO), 3 prievadų (N.C. / N.O.)

     -- Struktūra: tiesioginio veikimo snapelio tipas su sandariu sandarinimu

     -- Taikomas skystis: suslėgtas oras, inertinės dujos

     -- Darbinio slėgio diapazonas: -100 kPa ~ 1,0 MPa (suderinamas su vakuumu)

     -- Aplinkos ir vidutinė temperatūra: -5 ~ +60 ℃ (be vidinio apledėjimo)

     -- Prievado sriegio dydžiai: M5, Rc1/8 (NPT1/8 ir G1/8 pasirinktinai)

     -- Srauto galia: Cv=0,11, efektyvus pjūvio plotas 2,5 mm²

     -- Grynasis svoris: šoninio prievado versija 60 g, apatinio prievado versija 67 g (ypač lengvas)

     -- Vamzdynų išdėstymo parinktys: šoninis prievadas, apatinis prievadas

     -- Tepimo reikalavimas: veikimas be tepimo

  2. Bendri matmenys

     -- Šoninio prievado modelis: 11 × 36 × 16 mm

     -- Apatinio prievado modelis: 11 × 28 × 25 mm

 Grandinės apibrėžimas ir veikimo logika (3 prievadų / 2 prievadų)

   1. 3 prievadų tipas (VM13x, populiariausias) · 1 prievadas (P): oro tiekimo anga

     -- 2 prievadas (A): valdymo išvestis

     -- Prievadas 3(R): išmetimo anga

     -- Įprastai uždarytas NC: neįjungtas → P atjungtas nuo A, A prijungtas prie R

     -- Paprastai atidarytas NO: neįjungtas → P prijungtas prie A, A atjungtas nuo R

   2. 2 prievadų tipas (VM12x)

     -- 1 prievadas (P): skysčio įvestis

     -- Prievadas 2(A): valdymo išvestis

     -- Paprastai uždara logika: oro kanalas atsidaro paspaudus, nutrūksta atleidus

Visas keičiamų pavaros galvučių asortimentas

 1. Pagrindinis tiesus stūmoklio tipas

     -- VM130 / VM120: standartinis 4,8 mm eigos stūmoklis

     -- VM130U / VM120U: trumpas 2,5 mm eigos stūmoklis

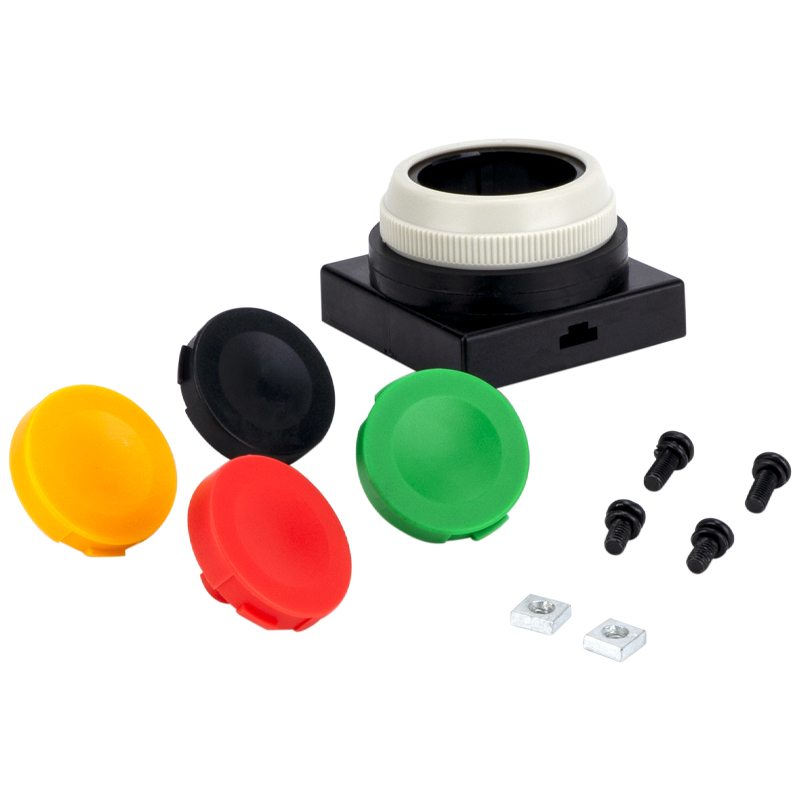

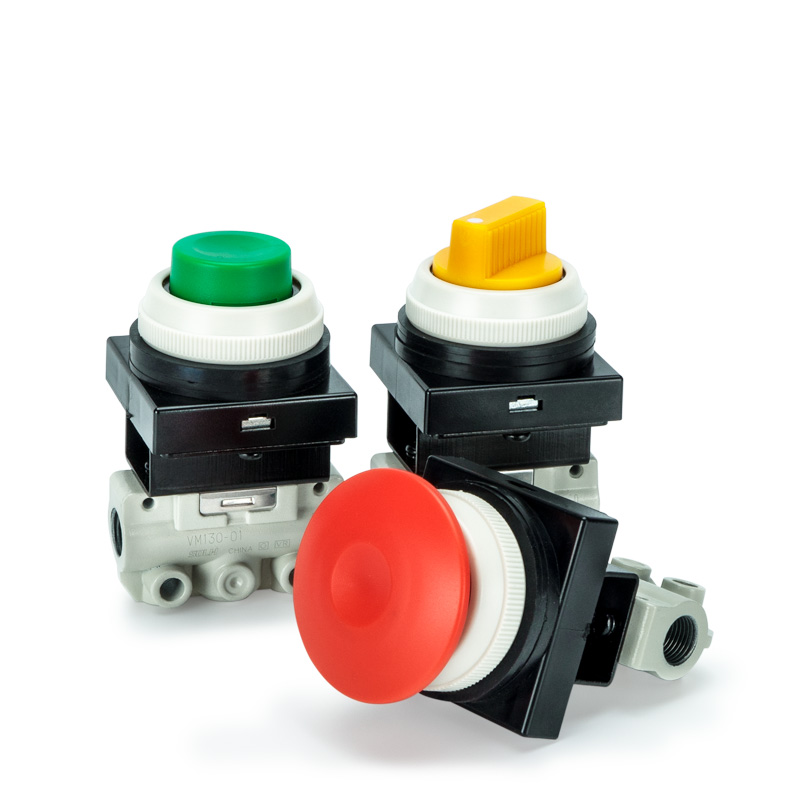

 2. Mygtuko tipas (rankinis judesys)

     -- VM132 / VM122: plokščias standartinis mygtukas

     -- VM132Y / VM122Y: geltona grybo galvutė avariniam sustojimui ir geram matomumui

     -- VM132G / VM122G: žalias indikatoriaus mygtukas

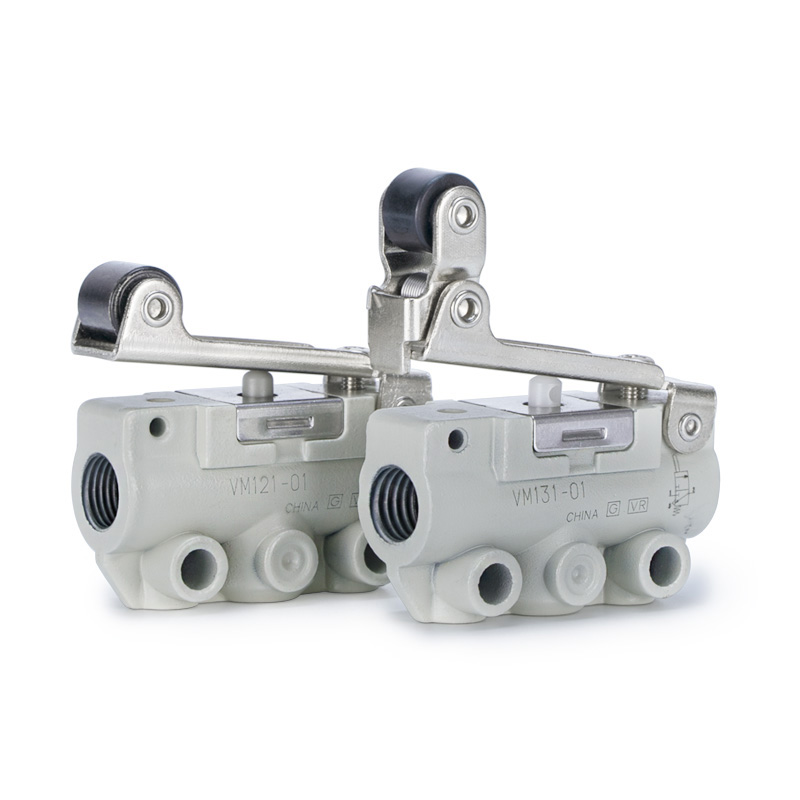

  3. Volelio svirties tipas (eigos ir ribos aptikimas)

     -- VM131 / VM121: standartinė tiesi ritininė svirtis

     -- VM131U / VM121U: trumpos eigos volelio svirtis

     -- VM133 / VM123: vienos krypties apsaugos nuo atšokimo ritininė svirtis

  4. Pasirenkamos papildomos pavaros

     Vyrių svirtis, perjungimo svirtis, užrakinama sukamoji rankenėlė ir labiau pritaikytos paleidimo galvutės

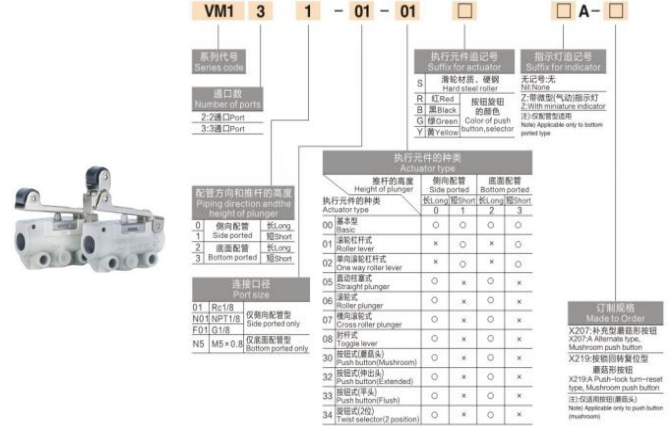

 Modelio kodo paaiškinimas

  1.  (Pavyzdys: VM131-01-01A)

     -- VM131: 3 jungčių grandinė + ritininės svirties pavara

     -- 01: prievado sriegio kodas (M5=M5; Rc1/8=01; NPT1/8=N01; G1/8=F01)

     -- 01: šoninio prievado išdėstymas (02 = apatinio prievado išdėstymas)

     -- Priesagos kodas: A=standartinis; Y = geltonasis grybas; G = žalias mygtukas; U = trumpas smūgis

  2. Įprasti standartiniai modeliai

     -- VM131-01-01A: 3 jungčių ritininė svirtis, Rc1/8, šoninis prievadas (plačiausiai naudojamas)

     -- VM132-M5-00A: 3 jungčių plokščias mygtukas, M5 sriegis, apatinis prievadas

     -- VM130U-01-N01Y: 3 jungčių trumpas stūmoklis, NPT1/8, geltono grybo avarinė galvutė

Pagrindiniai produkto pranašumai

     -- Itin mažas ir itin lengvas: tik 60 g ir 11 mm siauro pločio, puikiai tinka įterpti į vidų mašinoje ir sukrauti plokštes

     -- Platus universalus slėgio diapazonas: suderinamas su pilnu vakuumu iki 1,0 MPa teigiamo slėgio universaliam grandinės valdymui

     -- Tvirta sandarinimo konstrukcija: puikus sandarumas, ilgas tarnavimo laikas ir didelis atsparumas dulkėms

     -- Lankstus vamzdynas ir montavimas: šoninės / apatinės prievadų parinktys, šoninis montavimas, montavimas apačioje, pasirenkamas laikiklio pagrindas (VM1-B)

     -- Netepamas dizainas: mažos priežiūros sąnaudos ir švaraus oro kilpos veikimas

     -- Visas pavarų komplektas: atitinka rankinį bėgimą, eigos ribą, saugų avarinį sustabdymą ir visus mechaninio paleidimo veikimo scenarijus

Tipiški taikymo scenarijai

     -- Mašinos eigos ribiniai jungikliai: cilindro viso eigos padėties grįžtamojo ryšio aptikimas

     -- Rankinis bėgimas ir įrangos paleidimas: skydelio mygtuko rankiniu būdu tikrinamos oro grandinės

     -- Apsauginis blokavimas ir avarinio sustabdymo kilpos: Geltona grybo galvutės pavara mašinos saugai

     -- Mini pistoletai ir tvirtinimo įtaisai: pneumatinis jungiklis prispausti / atkabinti

     -- Vakuuminio valdymo grandinės: stabilus perjungimas esant -100 kPa vakuumo sąlygai

     -- Bendroji automatikos įranga: mechaninio paleidimo oro signalo ir padėties grįžtamojo ryšio grandinės

Vieno sakinio santrauka

     Miniatiūrinis mechaninis vožtuvas SOLH VM1 turi itin lengvą 60 g kompaktišką korpusą, patikimą vožtuvo sandarinimą, visą vakuumo ~ 1,0 MPa veikimo diapazoną, dviejų šoninių / apatinių prievadų išdėstymą ir visas keičiamas pavaros galvutes, kurios yra tinkamiausias mechaninis oro valdymo vožtuvas visai mažai automatizuotai įrangai.
