VM2 (VM200) serijos vidutinis 2/3 jungčių mechaninis vožtuvas

Gamintojas: SOLH by Richge Technology

Produkto pozicionavimas

     VM2 (VM200) serija yra vidutinio dydžio 2/3 prievadų mechaninis vožtuvas, visiškai keičiamas su SMC standartiniais modeliais. Patikima sandarinimo konstrukcija, pasižymi dideliu srautu (Cv≈0,87), universaliu Rc1/4 standartiniu prievadu, tvirta pramonine konstrukcija ir visiškai keičiamomis pavaros galvutėmis. Tai pagrindinis mechaninis valdymo vožtuvas, skirtas eigos ribos aptikimui, rankiniam valdymui ir oro grandinės įjungimui visų rūšių automatizuotoms mašinoms.

Pagrindinės techninės specifikacijos

  1 Pagrindiniai parametrai

     -- Serijos kodas: VM200 (trumpasis pavadinimas VM2)

     -- Grandinių tipai: 2 prievadų (VM22x), 3 prievadų (VM23x, standartiškai uždarytas NC)

     -- Struktūra: tiesioginio veikimo snapelis su puikiu sandarinimu ir ilgu tarnavimo laiku

     -- Taikomas skystis: suslėgtas oras, inertinės dujos

     -- Darbinio slėgio diapazonas: 0–1,0 MPa (nesuderinamas vakuumas)

     -- Aplinkos ir vidutinė temperatūra: -5 ~ +60 ℃ (apledėjimas neleidžiamas)

     -- Prievado sriegis: Rc1/4 (02); pasirenkamas NPT1/4 (N02), G1/4 (F02)

     -- Srauto našumas: efektyvus pjūvio plotas 19 mm², Cv = 0,87

     -- Grynasis svoris: Standartinis modelis 90 g

     -- Vamzdynų išdėstymas: šoninis prievadas (01), apatinis prievadas (00)

     -- Tepimo reikalavimas: Be tepalo; ISO VG32 turbinos alyvos tepimas yra neprivalomas

  2. Bendri išoriniai matmenys (mm)

     -- Šoninio prievado versija: 17 × 44 × 25

     -- Apatinio prievado versija: 17 × 44 × 30

Grandinės apibrėžimas ir veikimo logika (3 prievadų / 2 prievadų)

  1. 3 prievadų modelis (VM23x, plačiausiai naudojamas)

     -- Prievadas 1(P): pagrindinė oro tiekimo anga

     -- Prievadas 2(A): valdymo signalo išvestis

     -- Prievadas 3(R): išmetimo anga

     -- NC normaliai uždara logika: neįjungta → P atjungta nuo A, A prijungta prie R; Paspaudus → P prisijungia prie A, A nutraukia išmetimą R

  2. 2 prievadų modelis (VM22x)

     -- 1 prievadas (P): skysčio įvestis

     -- Prievadas 2(A): valdymo išvestis

     -- Paprastai uždarytas: oro kanalas atsidaro paspaudus, nupjaunamas iškart po atleidimo

Visas keičiamos pavaros galvutės portfelis

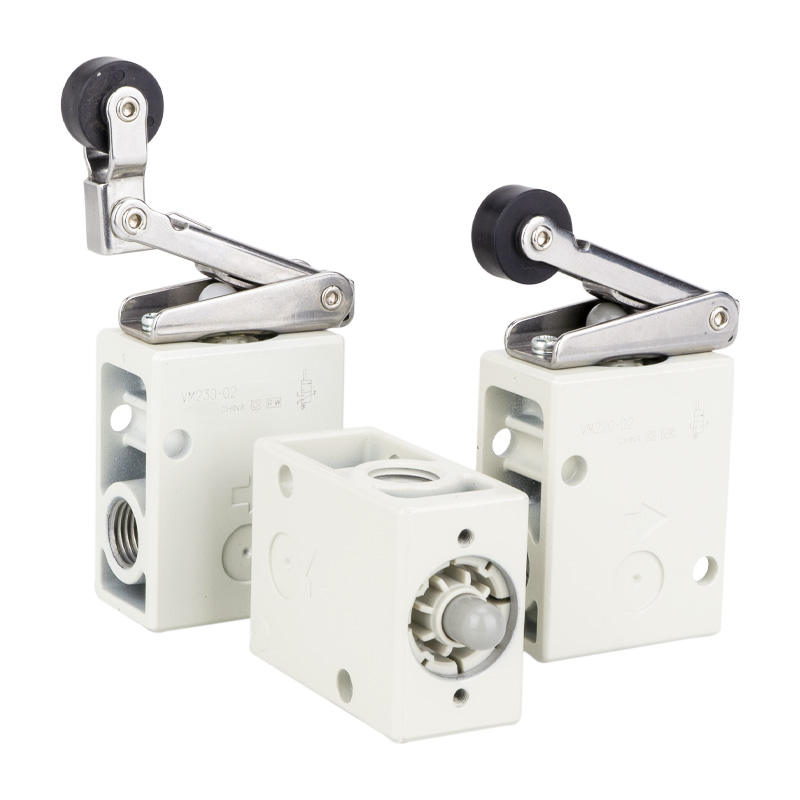

 1. Volelio svirties tipas (eigos ribos aptikimui, populiariausias)

     -- VM231/221: standartinė POM plastikinio ritinėlio svirtis

     -- VM231S/221S: grūdinto plieno volas, skirtas sunkioms ir dilimui atsparioms darbo sąlygoms

     -- VM233/223: vienos krypties apsaugos nuo atšokimo ritininė svirtis

  2. Tiesus stūmoklio tipas

     VM230/220: Standartinis tiesus stūmoklis

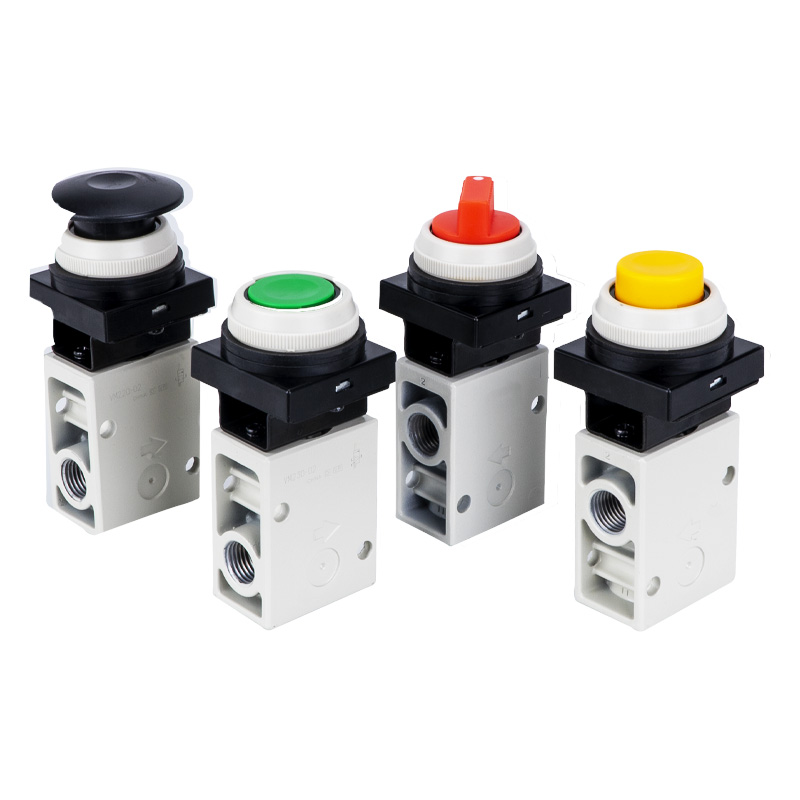

3. Mygtuko tipas (rankiniam judėjimui)

     -- VM232/222: plokščias standartinis mygtukas

     -- VM232Y/222Y: gerai matoma geltona grybo galvutė avariniam sustabdymui

     -- VM232G/222G: žalias indikatoriaus mygtukas

 4. Pasirenkamos specialios pavaros

     Vyrių svirtis, perjungimo svirtis, užrakinama sukamoji rankenėlė, dvikryptė svirtis ir kitos pritaikytos paleidimo galvutės

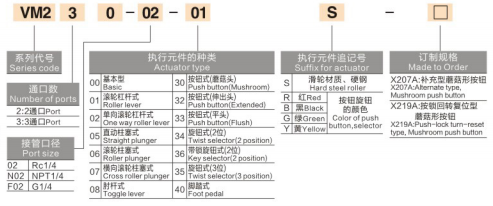

 Modelio kodo paaiškinimas

   1. (Pavyzdys: VM231-02-01S)

     -- VM231: 3 jungčių grandinė + ritininės svirties pavara

     -- 02: prievado sriegio dydis (Rc1/4=02; N02=NPT1/4; F02=G1/4)

     -- 01: šoninio prievado išdėstymas (00 = apatinio prievado išdėstymas)

     -- S: grūdinto plieno volas (be priedėlio = standartinis POM volas)

     -- Spalvos priesaga: A=standartinė juoda; Y = geltonasis grybas; G = žalias mygtukas

  2. Bendrieji standartiniai modeliai

     -- VM231-02-01A: 3 jungčių, POM volelis, Rc1/4, šoninis prievadas (universalus bendrosios paskirties modelis)

     -- VM231S-02-01A: 3 jungčių, grūdinto plieno volas, Rc1/4, šoninis prievadas (atsparios dilimui darbo sąlygos)

     -- VM230-02-00A: 3 jungčių, tiesus stūmoklis, apatinis prievadas

     -- VM232Y-02-01A: 3 jungčių, geltono grybo avarinio sustabdymo mygtukas, šoninis prievadas

Pagrindiniai produkto pranašumai

     -- Vidutinio didelio srauto našumas: Cv = 0,87, beveik 8 kartus didesnis srauto pajėgumas nei mini VM1 (Cv = 0,11), puikiai derančios vidutinio srauto pneumatines grandines

     -- Universalus Rc1/4 prievadas: standartinis pagrindinės srovės sriegio dydis automatikos įrangai su puikiu kelių modelių suderinamumu

     -- Patikimas tarpiklio sandarinimas: geras sandarumas, atsparumas dulkėms, greitas atsakas ir ilgesnis tarnavimo laikas

     -- Dviejų vamzdynų išdėstymo palaikymas: šoninių ir apatinių prievadų parinktys lanksčiam tankaus skydo įrengimo išdėstymui

     -- Visiškas pavaros mechanizmo aprėptis: ritininė svirtis, stūmoklis, plokščias mygtukas ir grybo galvutė gali padengti mechaninę ribą, rankinį važiavimą ir avarinį sustabdymą visais atvejais

     -- Tvirta tvirta konstrukcija: metalinis vožtuvo korpusas; S priesaga grūdintas plieninis volas, pasirenkamas atšiauriam pramoniniam nuolatiniam darbui

     -- Konstrukcija be tepimo: mažas priežiūros darbų krūvis, švarus ir ekologiškas oro grandinės veikimas

Tipiški taikymo scenarijai

     -- Įrangos eigos ribos jutiklis: cilindro / slydimo stalo visos padėties aptikimas su ritininės svirties pavara

     -- Rankinis judesio valdymas: mašinos paleidimas vietoje ir skydelio valdymas mygtuku

     -- Saugus avarinis blokavimas: Geltona grybo galvutė greitam oro grandinės atjungimui

     -- Jig & armatūra perjungimas: prispausti / atkabinti pneumatinės kilpos valdymas

     -- Automatizuotos gamybos linijos: darbo vietos padėties signalas ir mechaninės saugos blokavimo grandinės

     -- Pakavimo, tekstilės ir spausdinimo mašinos: aukšto dažnio mechaninės paleidimo valdymo kilpos

Pasirinkimo palyginimas: VM1 VS VM2 greitos nuorodos lentelė

Vieno sakinio santrauka

     Vidutinio dydžio mechaninis vožtuvas SOLH VM2 turi universalų Rc1/4 prievadą, Cv=0,87 didelio srauto našumą, viso diapazono keičiamas pavaras ir dvigubo šoninio / apatinio vamzdyno variantus, veikiantį kaip standartinis mechaninis valdymo vožtuvas visoms pramoninės automatikos pneumatinėms perjungimo grandinėms.
