VM4 (VM400) serijos vidutinis 3 prievadų mechaninis vožtuvas

Prekinis ženklas:SOLH pagal Richge Technology

Produkto pozicionavimas

     VM4 (VM400) serija yra vidutinio dydžio 3 angų mechaninis vožtuvas, visiškai keičiamas su originaliais SMC modeliais, esantis tarp mini VM1 ir didelio srauto standartinės VM2 serijos. Jis palaiko visą veikimo diapazoną nuo vakuumo (-100 kPa) iki 1,0 MPa teigiamo slėgio su universaliu Rc1/8 prievadu, dviejų šoninių / apatinių vamzdžių išdėstymu, tvirta metaline konstrukcija, itin ilgu tarnavimo laiku ir visiškai keičiamomis pavaros galvutėmis. Widely adopted for stroke limit detection, manual jog operation and safety interlock circuits on general automation equipment.

Pagrindinės techninės specifikacijos

  1. Pagrindiniai bendrieji parametrai

     --  Serijos kodas: VM400 (trumpasis pavadinimas VM4)

     --  Grandinės tipas: 3/2 krypčių; Normaliai uždarytas (NC standartas), normaliai atidarytas (NO neprivalomas).

     --  Struktūra: tiesioginio veikimo angos tipas, sandarus sandarinimas, atsparus dulkėms, ilgesnis tarnavimo laikas

     --  Taikomas skystis: suslėgtas oras, inertinės dujos

     --  Darbinio slėgio diapazonas: -100 kPa ~ 1,0 MPa (suderinamas su vakuumu, pranašumas prieš VM2)

     --  Aplinkos ir vidutinė temperatūra: -5 ~ +60 ℃ (vidinis apledėjimas neleidžiamas)

     --  Prievado sriegis: Rc1/8 (01); pasirenkamas NPT1/8 (N01), G1/8 (F01)

     --  Srauto našumas: efektyvus pjūvio plotas 7 mm², Cv = 0,38

     --  Grynasis svoris: standartinis bazinis modelis 110 g

     --  Vamzdžių išdėstymas: šoninis prievadas (01), apatinis prievadas (00)

     --  Tepimas: be tepalo; ISO VG32 turbinos alyvos tepimas yra neprivalomas

     -- Maksimalus perjungimo dažnis: 60 ciklų/min mygtukų / ritinėlių pavaroms; 6 ciklai/min rankenėlės / selektoriaus galvutėms

     --  Atsparumas smūgiams ir vibracijai: 1000 m/s² atsparumas smūgiams, 70 m/s² atsparumas vibracijai (sunkioji pramoninė klasė)

  2. Išoriniai bendri matmenys (mm)

     --  Šoninio prievado versija: 18 × 30 × 57

     --  Apatinio prievado versija: 18 × 30 × 62

  3. 3 prievadų grandinės apibrėžimas ir logika

     -- Prievadas 1(P): pagrindinė oro tiekimo anga

     --  2 prievadas (A): valdymo signalo išvesties prievadas

     --  3 prievadas (R): išmetimo anga

     --  NC normaliai uždara logika: neveikia → P atjungtas nuo A, A prijungtas prie išmetimo R; Paspaudus → P prisijungia prie A, A atjungia išmetimą R

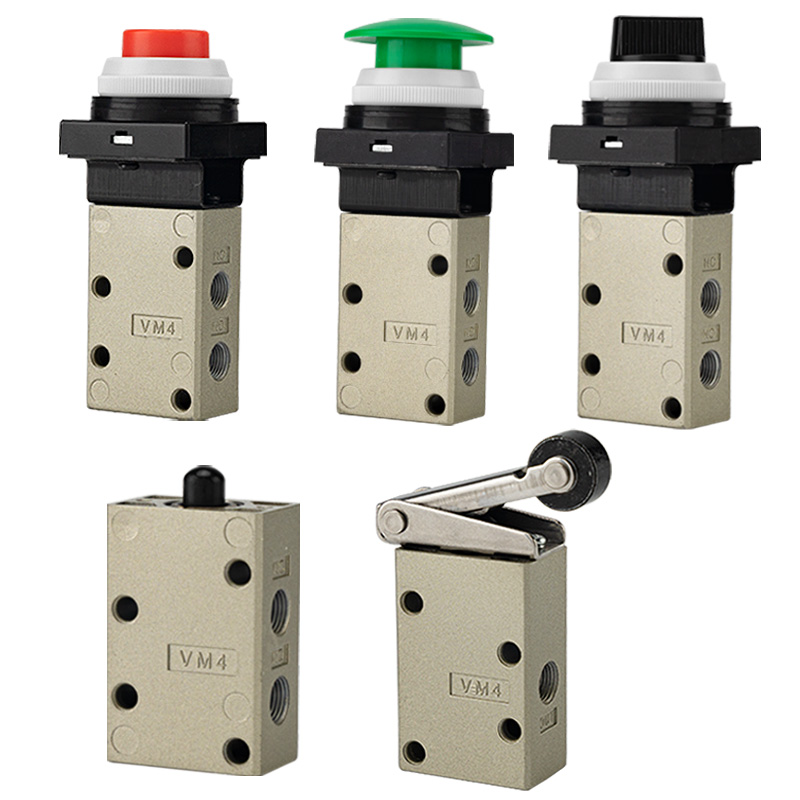

Visas keičiamų pavaros galvučių asortimentas

  1. Volelio svirties tipas (populiariausias eigos ribos jutiklis)

     -- VM431: standartinė POM plastikinio ritinėlio svirtis

     -- VM431S: grūdinto plieno ritininė svirtis, skirta sunkiam dilimui atspariam nuolatiniam darbui

     -- VM432: vienos krypties apsaugos nuo atšokimo ritininė svirtis, kad būtų išvengta netinkamo atbulinio paleidimo mechanizmo veikimo

 2. Tiesus stūmoklio tipas

     -- VM430: standartinis tiesus stūmoklio pagrindo modelis, palaiko pritaikytus specialius pavaros priedus

  3. Mygtukas ir grybų avarinio stabdymo galvutės (rankinis bėgimo ir saugos blokavimas)

     -- VM432: plokščias standartinis mygtukas

     -- VM432Y: gerai matoma geltona grybo galvutė avariniam sustabdymui

     -- VM432R: raudonas grybas avarinio stabdymo mygtukas

     -- VM432G: žalias indikatoriaus mygtukas

  4. Rankenėlė / parinkiklis / Rakinamos saugos pavaros

     -- VM434: 2 padėčių / 3 padėčių sukamoji selektorių rankenėlė

     -- VM435: užrakinamas mygtukas, kad būtų išvengta atsitiktinio klaidingo suveikimo

     -- VM436: perjungimo vyrių svirties pavara

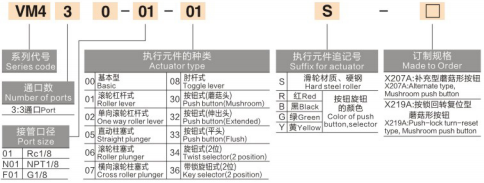

Modelio kodo paaiškinimas

 1. (Pavyzdys: VM431-01-01S)

     -- VM431: 3 jungčių grandinė + ritininės svirties pavara

     -- 01: prievado sriegio kodas (Rc1/8=01; N01=NPT1/8; F01=G1/8)

     -- 01: šoninio prievado vamzdyno išdėstymas (00 = apatinio prievado išdėstymas)

     -- S: grūdinto plieno volas (be priedėlio = standartinis POM plastikinis volas)

     -- Spalvos galūnės ženklas: Y = geltonas grybas, R = raudonas grybas, G = žalias mygtukas

  2. Populiarūs standartiniai modeliai

     -- VM431-01-01A: 3 jungčių POM ritinėlio svirtis, Rc1/8 šoninis prievadas (universalus bendrosios paskirties modelis)

     -- VM431S-01-01A: 3 angų grūdinto plieno volas, atsparios dilimui darbo sąlygos

     --  VM430-01-00A: 3 jungčių tiesus stūmoklis, apatinis prievadas pritaikytam pavaros mechanizmui surinkti

     -- VM432Y-01-01A: 3 jungčių geltonos spalvos grybo galvutės avarinio stabdymo vožtuvas

Pagrindiniai produkto pranašumai

     - Itin platus dvigubo vakuumo ir teigiamo slėgio diapazonas: stabilus veikimas nuo -100 kPa vakuumo iki 1,0 MPa, suderinamas su vakuuminės adsorbcijos ir standartinėmis teigiamo slėgio grandinėmis (VM2 negali palaikyti vakuumo)

     -- Patikima tarpiklio sandarinimo konstrukcija: puikus sandarumas, atsparumas dulkėms, greitas atsakas ir itin ilgas ciklas

     -- Universalus Rc1/8 standartinis sriegis: plačiai pritaikytas prievado dydis bendrajai automatikos įrangai su dideliu pakeičiamumu

     -- Dviejų šoninių / apatinių vamzdynų išdėstymas: lankstus montavimo išdėstymas tankiam plokščių sudėjimui ir ribotos erdvės įrangai

     - Pilnas visos serijos pavarų komplektas: ritininė svirtis, stūmoklis, plokščias mygtukas, spalvota grybo galvutė, sukamoji rankenėlė ir užrakinamos galvutės visiškai padengia eigos ribą, rankinį bėgimą, avarinį sustabdymą ir selektorių valdymo poreikius.

     -- Tvirta pramoninė konstrukcija: tvirtas metalinis vožtuvo korpusas, pasirenkamas grūdinto plieno volas ir didelis atsparumas smūgiams/vibracijai atšiaurioms nuolatinėms gamybos linijoms

     -- Tepimo nereikalaujantis dizainas: mažos eksploatavimo išlaidos ir švari oro grandinės aplinka be alyvos

Tipiški pramoninio pritaikymo scenarijai

     -- Įrangos eigos ribos aptikimas: cilindro ir slydimo stalo visos padėties grįžtamasis ryšys su ritininės svirties pavara

     -- Vakuuminės adsorbcijos ir išleidimo valdymo grandinės (stabilus veikimas esant -100 kPa neigiamam slėgiui)

     -- Rankinis važiavimo testas ir įrangos paleidimas naudojant skydelio mygtukų pavaras

     -- Mašinos saugos avarinis blokavimas: geltona / raudona grybo galvutė greitam oro grandinės išjungimui

     -- Jig & fixture pneumatinis perjungimas kilpoms užveržti / atspausti

     -- Pakavimo, spausdinimo ir tekstilės mašinų aukšto dažnio mechaninio paleidimo valdymas

     -- Maža automatizuota darbo vietos padėties signalo grįžtamasis ryšys ir mechaninės saugos blokavimo grandinės

Pasirinkimo palyginimo lentelė: VM1 / VM2 / VM4 serija

Vieno sakinio santrauka

     SOLH VM4 vidutinis 3 angų mechaninis vožtuvas turi universalų Rc1/8 prievadą, Cv = 0,38 srauto pajėgumą, suderinamumą su visišku vakuumu ~ 1,0 MPa, patikimu vožtuvo sandarumu, visiškai keičiamomis pavaromis ir dviejų šoninių / apatinių vamzdynų išdėstymu, kuris yra pageidaujamas vidutinis mechaninis valdymo vožtuvas visoms darbo sąlygoms, kurioms reikalingas atsparumas ir ilgalaikis atsparumas.
