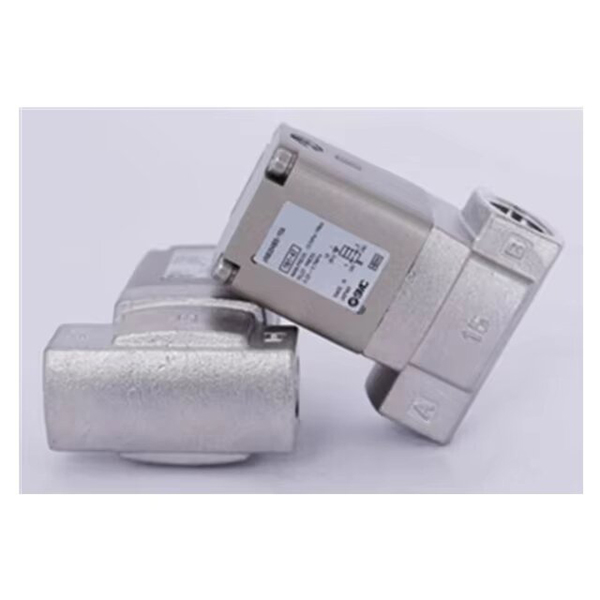

VNB201 serijos oro pilotu valdomas 2 krypčių skysčio valdymo vožtuvas

Prekinis ženklas:SOLH pagal Richge Technology

Produkto pozicionavimas

     VNB201 serija yra išorinis oro piloto valdomas 2 krypčių skysčio valdymo vožtuvas, sukurtas SOLH pagal Richge technologiją. Jis skirtas daugelio pramoninių terpių, įskaitant orą, vandenį, alyvą, vakuumą ir inertines dujas, valdymui. Pagrindiniai jo pranašumai yra patikimas nulinio slėgio skirtumo paleidimas, didelis srauto pajėgumas ir dvikryptis skysčio pratekėjimas.

Pagrindinės pagrindinės savybės

     1. Išorinė oro pilotinė pavara, nulinio slėgio skirtumo paleidimas

     -- Visiškai varomas išorinio pilotinio oro slėgio, kuris svyruoja nuo 0,25 iki 0,7 MPa, nepriklausomai nuo pagrindinės grandinės vidutinio slėgio.

     -- Stabilus atidarymas ir uždarymas atšiauriomis sąlygomis, pvz., vakuume, nulinio slėgio skirtumo ir žemo slėgio sąlygomis, pašalinant įprastą trūkumą, kai įprasti vožtuvai neatsidaro esant žemam slėgiui.

    2. Subalansuota stulpelio struktūra, didelis srautas ir dvikryptis srautas

     -- Subalansuota ventiliatoriaus konstrukcija užtikrina mažą pasipriešinimą srautui, didelį Cv koeficientą ir minimalius slėgio nuostolius.

     -- Palaiko dvikryptį skysčio srautą, todėl vamzdynų išdėstymas ir montavimas vietoje yra didesnis lankstumas.

   3. Keli medžiagų deriniai, užtikrinantys plačios laikmenos suderinamumą

     -- Vožtuvo korpuso parinktys: standartinis žalvario lydinys (A), korozijai atsparus nerūdijantis plienas (S), lengvas aliuminio lydinys (L).

     -- Sandarinimo medžiagos parinktys: Standartinis NBR vandeniui ir orui; FKM fluoro guma, skirta alyvai ir aukštai temperatūrai; EPR etileno propileno guma karštam vandeniui ir silpnoms rūgštims.

     -- Suderinamos terpės: suslėgtas oras, vanduo, hidraulinė alyva, vakuumas, inertinės dujos (N2/CO₂), silpnos rūgštys ir silpni šarminiai skysčiai.

    4. Tvirta konstrukcija sunkioms darbo sąlygoms

     -- Tvirtas metalinis vožtuvo korpusas, pasižymintis puikiomis apsaugos nuo užsiteršimo savybėmis, tinkamas ilgalaikiam nepertraukiamam veikimui ir dažniems perjungimo ciklams.

     -- Nėra vidinių elektrinių komponentų, pašalina elektros kibirkšties riziką; taikomas pavojingoms zonoms, kurioms taikomi atsparumo sprogimui reikalavimai.

    5. Lankstus montavimas

      Kompaktiškas atskiras korpusas su standartinėmis Rc (PT) sriegio prievadomis, leidžiančiomis montuoti bet kokiu kampu be krypties apribojimų.

Visos techninės specifikacijos

     -- Vožtuvo konfigūracija: 2/2 krypčių, įjungiamas išorinis oro pilotas

     -- Standartinė funkcija: normaliai uždaryta (NC); Įprastai atidarytas (NO) neprivalomas

     -- Prievado dydžiai: 10 A (3/8 colio), 15 A (1/2 colio), 20 A (3/4 colio), 25 A (1 colio)

     -- Angos skersmuo: 15 mm / 20 mm

     -- Darbinio slėgio diapazonas Pagrindinė grandinė: 0–1,0 MPa (vakuumas iki teigiamo slėgio) Pilotinio oro tiekimas: 0,25–0,7 MPa (švarus sausas suslėgtas oras)

     -- Atrodo slėgis: 1,5 MPa

     -- Temperatūros diapazonas Vidutinės temperatūros: -5 ℃ ~ +60 ℃ Aplinkos temperatūra: -5 ℃ ~ +60 ℃

     -- Apsaugos klasė: Standartinis patalpų modelis (be IP reitingo, švarioms patalpų aplinkoms) Modelio kodas Paaiškinimas · VNB201A-15A: Žalvarinis korpusas + NBR sandariklis + 1/2" prievadas, NC oro valdymo vožtuvas

     -- VNB201AS-20A: nerūdijančio plieno korozijai atsparus korpusas + NBR sandariklis + 3/4 colių prievadas

     -- VNB201AF-25A: žalvarinis korpusas + FKM fluoro gumos sandariklis + 1 colio prievadas (atsparus alyvai ir aukštai temperatūrai)

Tipiški taikymo scenarijai

     -- Bendrosios pramoninių skysčių sistemos: aušinimo vandens, tepalinės alyvos, valymo skysčio ir pagrindinių suspausto oro vamzdynų įjungimo ir išjungimo valdymas

     – Vakuuminės ir žemo slėgio grandinės: vakuuminė adsorbcija, neigiamo slėgio tiekimas ir mikroslėgio skysčio valdymas (nulinio slėgio skirtumo paleidimo galimybė)

     -- Daugialypės terpės mišrūs vamzdynai: viena įranga, kuriai reikia valdyti vandenį, orą, alyvą ir kelias laikmenas

     – Chemijos, maisto ir farmacijos pramonė: nerūdijančio plieno korpusas su EPR sandarikliais švarioms, švelniai korozinėms ir sanitarinėms skysčių grandinėms

     -- Sprogimui pavojinga aplinka: degių skysčių ir tirpiklių kontrolė, kai nėra elektros kibirkšties rizikos

Vieno sakinio santrauka

     SOLH VNB201 oro pilotuojamas vožtuvas turi išorinę pilotinę pavarą su nulinio slėgio skirtumo paleidimu, dideliu dvikrypčiu srautu ir keičiamomis korpuso ir sandarinimo medžiagomis; Tai universalus oro valdomas skysčio uždarymo vožtuvas, optimizuotas pramoninėms reikmėms, reikalaujančioms didelio patikimumo, įskaitant žemą slėgį, vakuumą, didelį srautą, daugialypės terpės ir sprogimui atsparias darbo sąlygas.
