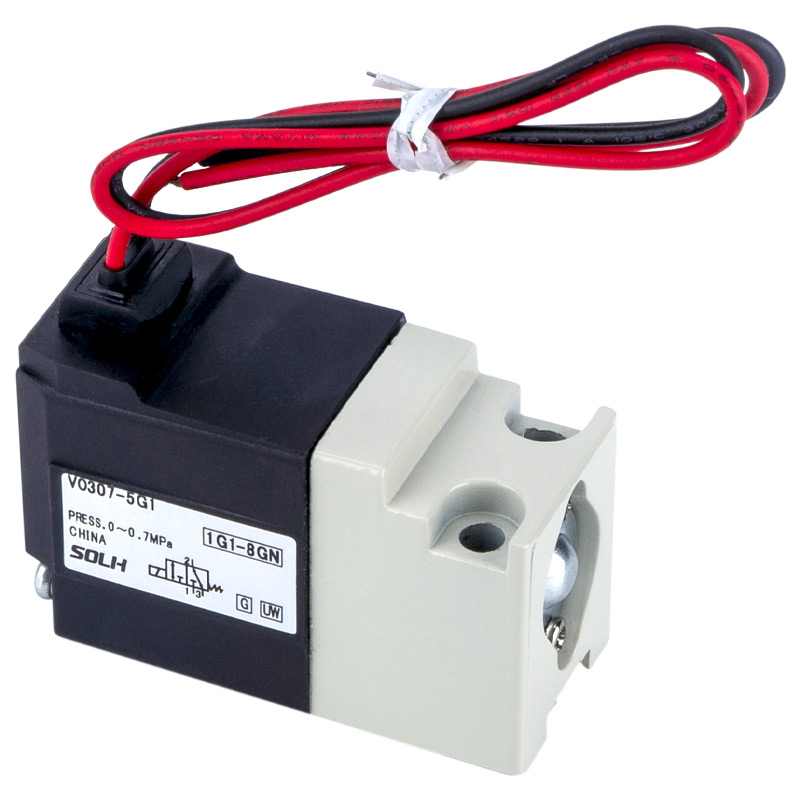

VO307 serijos 3 prievadų solenoidinis vožtuvas – tiesioginio veikimo vožtuvo kolektoriaus tvirtinimo tipas

Prekinis ženklas:SOLH pagal Richge Technology

Produkto pozicionavimas

     VO307 serija yra specialus VT307 serijos kolektoriaus montavimo variantas – tiesioginio veikimo 3 angų solenoidinis vožtuvas, sukurtas išskirtinai vožtuvų salelės ir kolektoriaus integravimui. Jis atlieka oro grandinės išjungimą, perjungimą ir išmetimo valdymą. Šis kompaktiškas, didelio ciklo ir patikimas perjungimo vožtuvas, turintis nulinio slėgio paleidimą ir suderinamumą tiek su teigiamu slėgiu, tiek su vakuumu, idealiai tinka centralizuotam pneumatiniam automatizuotos įrangos valdymui.

Pagrindinės pagrindinės savybės

     - Specializuota kolektoriaus konstrukcija, pirmasis pasirinkimas vožtuvų salos integravimui. Pagal užsakymą sukurtas kolektoriaus montavimui be šoninių vamzdžių prievadų. Keli vožtuvai gali būti tankiai išdėstyti vienas šalia kito, kad būtų sutaupyta montavimo vieta, standartizuotas laidų išdėstymas ir sumažintos galimos nuotėkio vietos, puikiai derančios vožtuvų salelės ir centralizuotos pneumatinės valdymo sistemos.

     --Tiesioginio veikimo peilio konstrukcija, paleidimas esant nuliniam slėgiui. Veikimui nereikia pilotinio slėgio. Jis veikia stabiliai 0–0,7 MPa teigiamo slėgio diapazone, o vakuuminė versija palaiko slėgį iki -101,2 kPa. Garantuojamas stabilus veikimas žemo slėgio, vakuumo ir nestabilaus oro šaltinio aplinkoje.

     - Daugiafunkcinis lankstus dizainas su tvirtu universalumu Palaiko kelis darbo režimus, įskaitant normaliai uždarytą (NC), normaliai atidarytą (NO), srauto daliklį ir selektorių. Funkcijas galima greitai perjungti tiesiog pakeitus dengiančią plokštę, o tai užtikrina puikų universalų pritaikymą.

     - Greitas atsakas ir ilgaamžiškumas aukšto dažnio važiavimui dviračiu Atsako laikas ≤ 20 ms, maksimalus veikimo dažnis siekia 10 Hz, puikiai tinka didelio greičio oro pūtimui, purškimui ir vakuumo perjungimui.

     --Elastingas HNBR sandarinimas ir veikimas be tepimo Pagrindinis vožtuvas turi aukščiausios kokybės HNBR guminį elastingą sandariklį, pasižymintį puikiu sandarumu ir ilgesniu tarnavimo laiku. Eksploatacijos metu nereikia tepimo alyvos, todėl naudojimas yra švarus, ekologiškas ir sumažinamos priežiūros išlaidos.

     - Įrengtas rankinis perjungimas, kad būtų patogu pradėti eksploatuoti. Yra standartinis neužrakinamas rankinis mygtukas, skirtas lengvai derinti vietoje, patikrinti ir avariniu būdu perjungti rankiniu būdu, supaprastinant montavimo ir priežiūros darbus.

     - Mažas energijos suvartojimas ir ypač ilgas tarnavimo laikas Standartinės ritės pasižymi mažu energijos suvartojimu ir palaiko ilgalaikį nuolatinį energijos tiekimą. Importuojami pagrindiniai komponentai, kurių tarnavimo laikas yra panašus į Japonijos prekių ženklų, todėl užtikrinamas išskirtinis ekonomiškumas.

Techninės specifikacijos

     -- Prievado konfigūracija: 3 prievadų, 2 padėčių vienas solenoidas

     – Veikimo principas: Tiesioginio veikimo vikšro tipas

     -- Sandarinimo medžiaga: HNBR elastingas guminis sandariklis

     --Taikoma terpė: suslėgtas oras, inertinės dujos

     --Darbinio slėgio diapazonas: 0–0,7 MPa; Vakuuminis tipas: -101,2 kPa ~ 0,1 MPa

     -- Atsparus slėgis: 1,5 MPa

     --Aplinkos temperatūra: -10℃ ~ +50℃

     – Atsako laikas: ≤ 20 ms (išbandyta esant 0,5 MPa)

     --Maksimalus veikimo dažnis: 10 Hz

     --Tepimo reikalavimas: be tepalo

     -- Rankinis valdymas: neužrakinamas rankinis nepaisymas

     -- Montavimo tipas: kolektoriaus tvirtinimas (pagrindinio kolektoriaus montavimas)

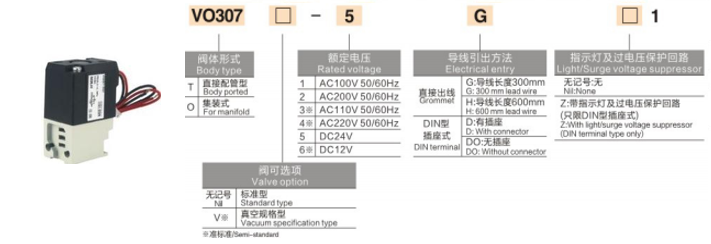

     - Galimos įtampos: DC12V / DC24V, AC110V / AC220V ir pritaikytos parinktys

     - Atitinkamas kolektoriaus pagrindas: VV307 series4. Tipiški taikymo scenarijai · Centralizuotas pneumatinis automatizuotų gamybos linijų, robotų rankų ir tvirtinimo įtaisų valdymas

     --Vakuuminės adsorbcijos, vakuuminio pertraukimo, oro pūtimo ir skysčių purškimo sistemos

     -- Pakavimo, spausdinimo, tekstilės, medžio apdirbimo ir maisto perdirbimo mašinos

     -- Įranga, kuriai reikalingas kolektoriaus integravimas, nulinio slėgio paleidimas, suderinamumas su vakuumu ir aukšto dažnio veikimas

     -- Vožtuvų salelės, kelių vožtuvų mazgai ir modulinės pneumatinės valdymo sistemos

Vieno sakinio santrauka

     SOLH VO307 kolektoriaus montuojamas 3 angų elektromagnetinis vožtuvas yra specialiai sukurtas vožtuvų salelėms, palaikantis nulinio slėgio paleidimą, visišką vakuumo suderinamumą, daugiafunkcinį konvertavimą, greitą aukšto dažnio atsaką ir nereikalaujantį priežiūrą, todėl tai yra ekonomiškas optimalus sprendimas centralizuotam pneumatiniam automatikos valdymui.
