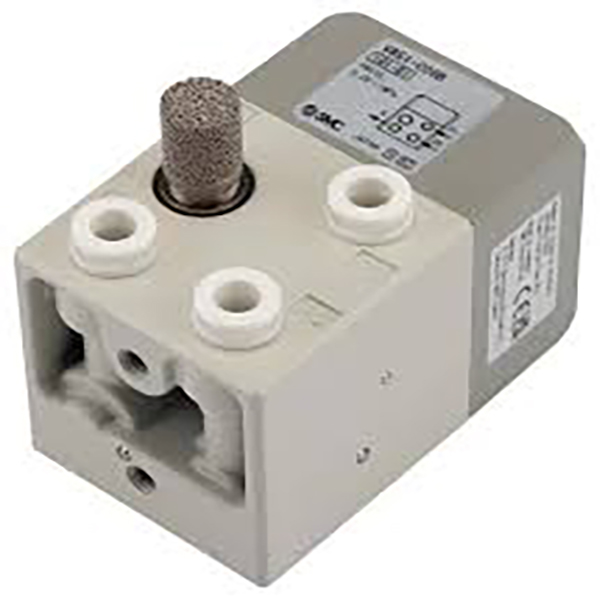

VR51 serijos pneumatinis dviejų rankų saugos valdymo vožtuvas

Prekinis ženklas:SOLH pagal Richge Technology

Produkto pozicionavimas

     VR51 serija yra specialus pneumatinis dviejų rankų apsauginis vožtuvas. Jo pagrindinė saugos logika reikalauja, kad du nepriklausomi mygtukai būtų paspausti vienu metu per 0,5 sekundės, kad būtų sukurtas oro srautas. Jis specialiai sukurtas siekiant išvengti nelaimingų atsitikimų rankomis sutraiškyti, suspausti ir pjauti hidrauliniuose presuose, kniedijimo mašinose, pjovimo įrenginiuose ir kitose pavojingose ​​mašinose, visiškai atitinkančios EN ISO 13851 ir EN574 tarptautinius saugos standartus.

Pagrindinis darbo principas ir saugos logika

1. Dviejų įėjimų IR vartų logika

     -- Du nepriklausomi signalo įvesties prievadai P1 ir P2

     -- Oro išėjimas prie A prievado įjungiamas tik tada, kai abu įvesties signalai gaunami per laiko skirtumą, mažesnį nei 0,5 sekundės

     -- Išėjimo oro tiekimas iš karto nutrūksta, jei atleidžiamas bet kuris mygtukas arba prarandamas vienas signalas

2. Vidinė mechaninė konstrukcija

     -- 3/2 krypčių 2 padėčių pneumatinis loginis vožtuvas be spyruoklinio grąžinimo

     - Integruotas 0,5 s laiko delsos stebėjimo mechanizmas, kad būtų išvengta nuoseklaus sukčiavimo viena ranka

     -- Standartinis duslintuvas, iš anksto sumontuotas išmetimo angoje R

Visos techninės specifikacijos

     -- Taikomas skystis: suslėgtas oras

     -- Darbinio slėgio diapazonas: 0,25–1,0 MPa

     -- Atrodo slėgis: 1,5 MPa

     -- Aplinkos temperatūra: -5 ~ +60 ℃ (apledėjimas draudžiamas)

     -- Prievado parinktys: C06: φ6 metrinė antipireno įstumiama jungtis C07: 1/4 colio imperinė antipireninė įstumiama jungtis

     -- Grynasis svoris: apytiksl. 340 g

     -- Saugos sertifikatai: EN ISO 13851, EN574, CE, RoHS

 Modelio kodo apibrėžimas

1.Pavyzdys: VR51-C06-B

     -- VR51: ​​dviejų rankų apsauginio vožtuvo serijos kodas

     -- C06 / C07: įstumiamo prievado dydis C06 = φ6 vamzdelio jungtis C07 = 1/4 colio vamzdelio jungtis

     -- Priedas B: tvirtinimo kronšteino parinktis Be priesaikos = galinio prievado vamzdžio versija B = su metaliniu tvirtinimo laikikliu (VR51B)

2. Populiarūs standartiniai modeliai

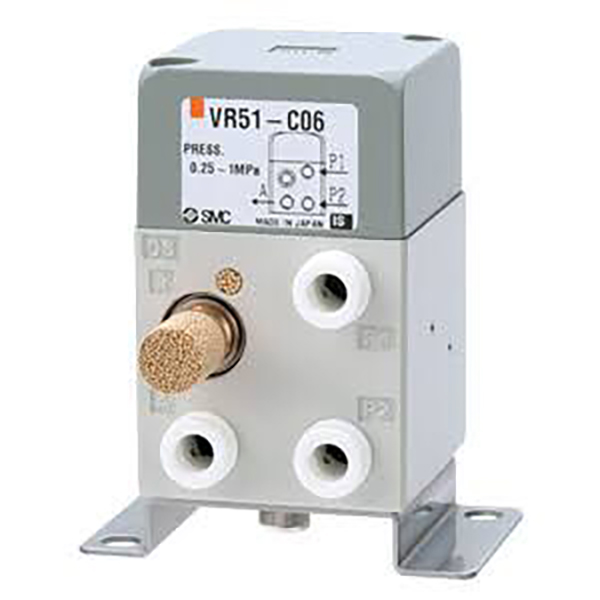

     --VR51-C06: φ6 įstumiamas, galinis vamzdynas (plačiausiai naudojamas)

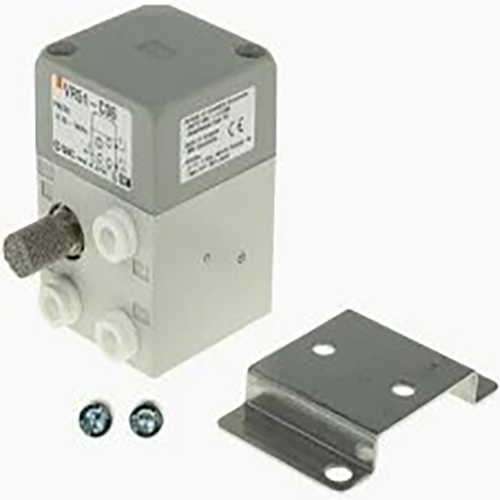

     --VR51-C06B: φ6 įstumiamas su tvirtinimo kronšteinu

     --VR51-C07: 1/4 colio įstumiamas, galinis vamzdynas

Pagrindiniai saugos pranašumai

1. Privalomas sinchroninis dviejų rankų valdymas, apsaugantis nuo sukčiavimo

     Tinkamas signalo išvestis suveikia tik tada, kai abi rankos paspaudžia mygtukus per 0,5 s; valdymas viena ranka negali įjungti įrangos. Mašina iš karto sustoja, kai atleidžiamas bet kuris mygtukas.

2. Visa pneumatinė konstrukcija, užtikrinanti vidinę saugą

     100% varomas oru be jokių elektrinių komponentų; elektros energijos tiekimo sutrikimo metu saugos veikimas nepasikeis. Sprogimui atspari konstrukcija patikimai veikia drėgnoje, dulkėtoje ir degioje dirbtuvių aplinkoje.

3. Tvirta, ilgaamžė, techninės priežiūros nereikalaujanti konstrukcija

     Dėvėjimui atsparus ritės dizainas su puikia apsauga nuo užteršimo. Veikimas be tepimo; duslintuvas įtrauktas kaip standartinis priedas, siekiant sumažinti surinkimo vietoje darbo krūvį.

4. Lankstus kelių krypčių montavimas

     Palaiko galinio arba apatinio vamzdyno išdėstymą. Pasirenkamas tvirtinimo kronšteinas leidžia lengvai montuoti skydą ir įrangos rėmą įvairiems mašinų išdėstymams.

Tipiški saugos taikymo scenarijai

     -- Pneumatiniai presai ir kniedijimo mašinos: dviejų rankų gaidukas, kad būtų išvengta sužeidimų rankomis

     -- Pjovimo ir kirpimo mašinos: privalomas dviejų mygtukų aktyvinimas, kad būtų išvengta pjovimo nelaimingų atsitikimų

     -- Suspaudimo ir prispaudimo stotys: saugos užraktas, kad būtų išvengta suspaudimo rizikos

     -- Įpurškimo ir štampavimo pagalbinė įranga: saugaus paleidimo blokavimo grandinė

     -- Pusiau automatinės surinkimo gamybos linijos: rankų apsauga pavojingose ​​darbo zonose

Vieno sakinio santrauka

     SOLH VR51 visiškai pneumatinis dviejų rankų apsauginis blokavimo vožtuvas turi įmontuotą 0,5 s sinchroninio aptikimo logiką, pilną EN ISO 13851 saugos sertifikatą, 3/2 krypčių dizainą ir antipireną įstumiamą jungiamąją detalę, kuri yra standartinė saugos dalis, apsauganti nuo rankų suspaudimo ir suspaudimo pavojaus visų tipų pneumatinio apdorojimo įrangoje.
