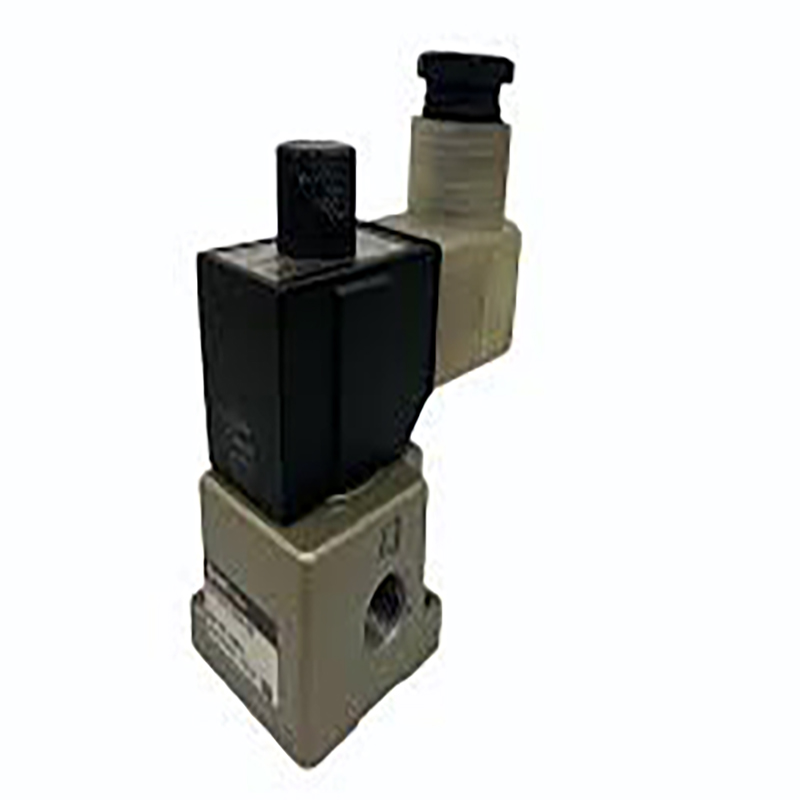

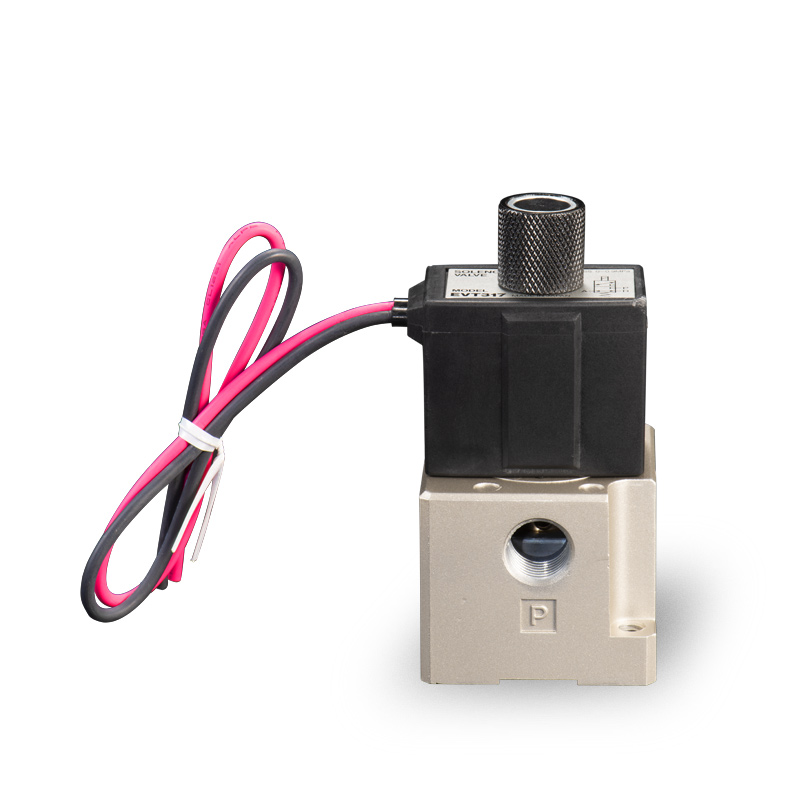

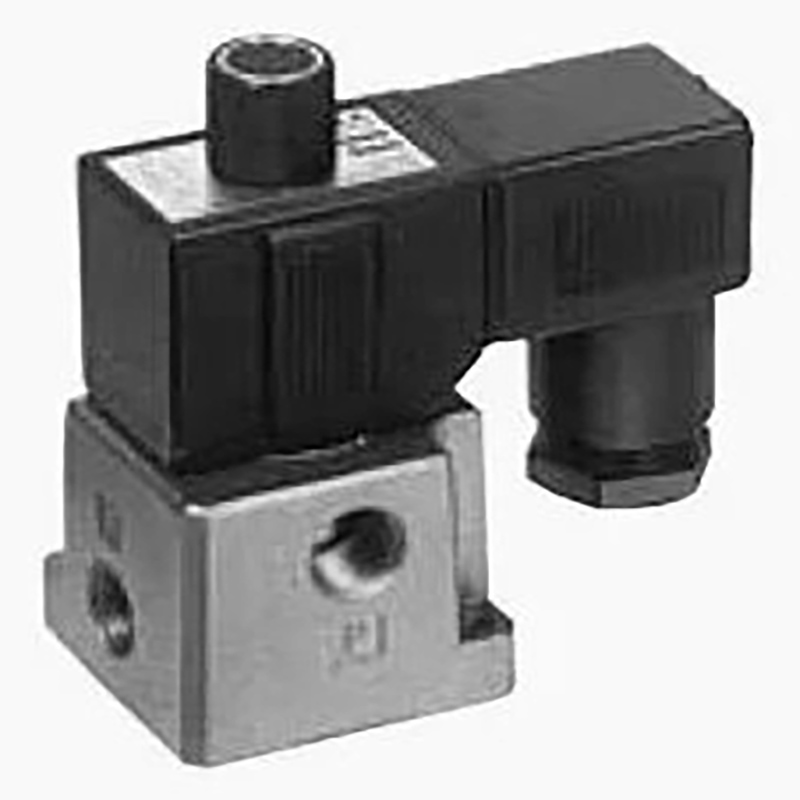

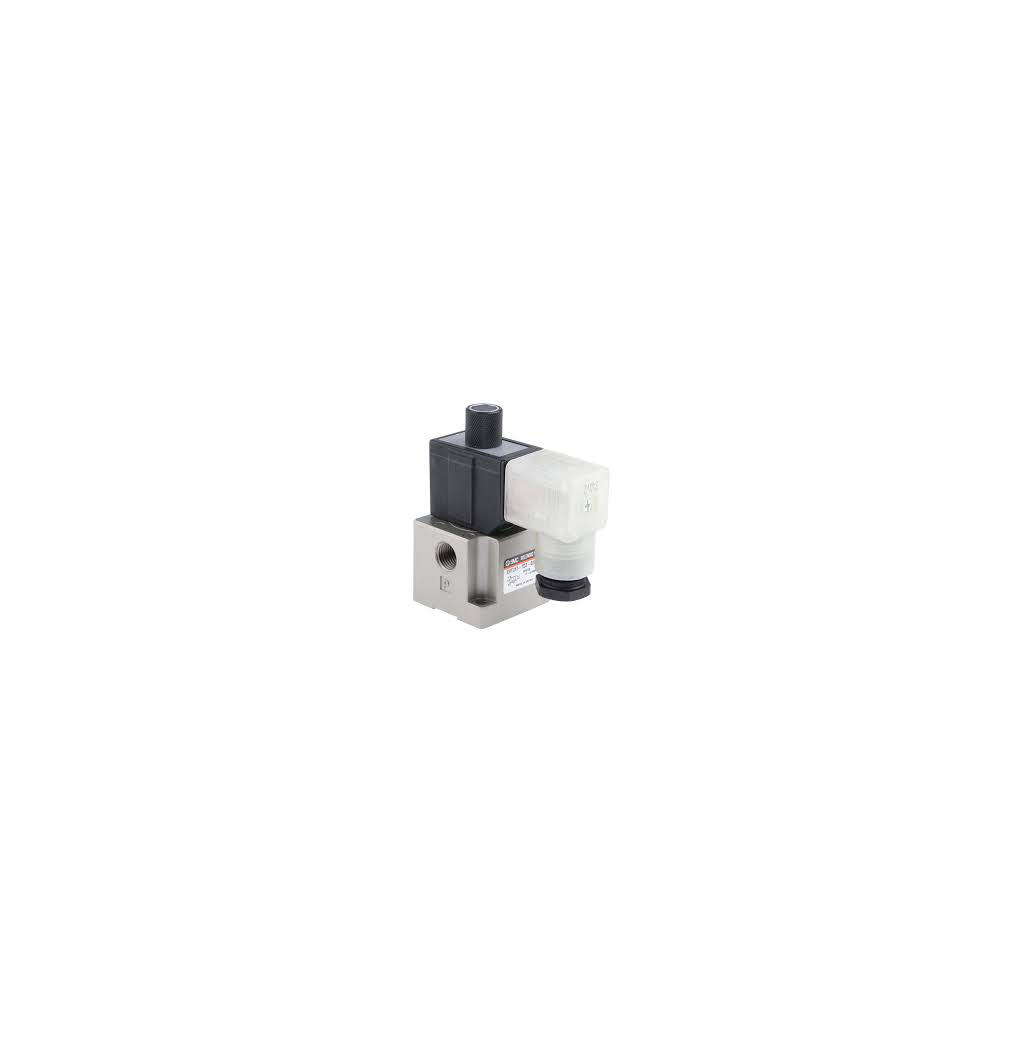

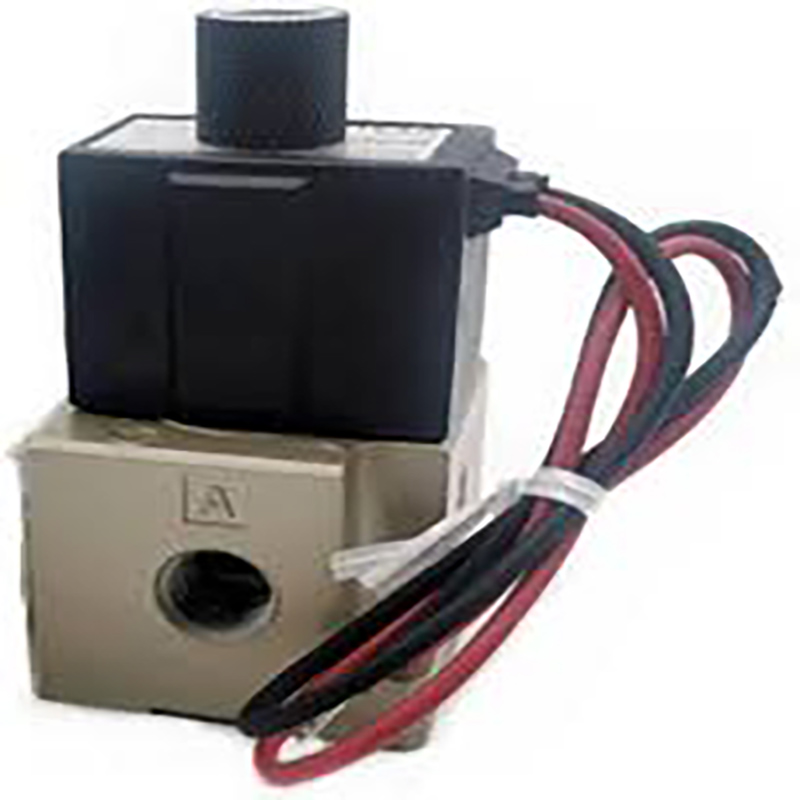

VT317 serijos 3 prievadų solenoidinis vožtuvas – tiesioginio veikimo vožtuvo tipas

Prekinis ženklas:SOLH pagal Richge Technology

Produkto pozicionavimas

     VT317 serija yra tiesioginio veikimo 3 angų solenoidinis vožtuvas su elastine sandarinimo struktūra pagal SOLH standartą. Sukurtas suspausto oro ir inertinių dujų grandinėms, realizuoja oro kontūro įjungimą-išjungimą, perjungimą ir išmetimo valdymą. Šis kompaktiškas didelio srauto bendras perjungimo vožtuvas, palaikantis nulinio slėgio paleidimą ir teigiamo slėgio bei vakuumo veikimą, tinka įvairios automatizuotos įrangos didelio ciklo darbo sąlygoms.

Pagrindinės pagrindinės savybės

     --Tiesioginė snapelio konstrukcija su nulinio slėgio paleidimu. Veikimui nereikia minimalaus pilotinio slėgio. Stabilus veikimas visame teigiamo slėgio diapazone 0–0,9 MPa; Vakuuminis variantas palaiko slėgį iki -101,2 kPa, pritaikomas žemo slėgio, vakuumo ir vidutinio aukšto slėgio darbo aplinkoje.

     --6 viename vožtuve integruotos funkcijos, lankstaus vamzdyno perjungimas6 perjungiami darbo režimai, įskaitant normaliai uždarytą (NC), normaliai atidarytą (NO), srauto daliklį ir pasirinkimo vožtuvą. Vienas įrenginys tenkina įvairius pneumatinės grandinės poreikius ir pasižymi išskirtiniu konfigūracijos lankstumu.

     -- Kompaktiškas korpusas su puikia pratekėjimo talpaMini bendras matmenys: 45 × 89,5 × 45 mm; srauto koeficientas C=2,6 dm³/(s·bar). Greitas atsakas per ≤30 ms ir maksimalus perjungimo dažnis iki 10 Hz, puikiai tinka didelės spartos oro srauto perjungimui.

     -- Elastinis sandariklis ir be tepimo dizainas Aukščiausios kokybės elastingi sandarinimo komponentai užtikrina patikimą sandarumą ir ilgesnį tarnavimo laiką. Naudojant be tepimo, dujų grandinės išlieka švarios ir ekologiškos, kartu sumažinant įprastinės priežiūros išlaidas.

 Integruotas neužrakinamas rankinis perjungimas, kad būtų lengva pradėti eksploatuoti Standartinis neužrakinamas rankinis mygtukas palengvina derinimą vietoje, įrangos patikrinimą ir avarinį rankinį perjungimą, supaprastina montavimo ir priežiūros procedūras.

     -- Montuojamas kolektorius ir stiprus suderinamumas Palaiko kolektoriaus sukrautą komplektą ir atitinka standartines vožtuvų salelių sistemas, idealiai tinka centralizuotam pneumatiniam valdymui ir kelių vožtuvų integruotoms kilpoms.

Visos techninės specifikacijos

     -- Prievado išdėstymas: 3 prievadų

     – Veikimo struktūra: Tiesioginio veikimo snapelio tipas

     -- Sandarinimo tipas: elastingas guminis sandariklis

     --Taikoma terpė: suslėgtas oras, inertinės dujos

     --Darbinis slėgis: 0–0,9 MPa; Vakuuminis modelis: -101,2 kPa ~ 0,1 MPa

     -- Atsparus slėgis: 1,5 MPa

     --Aplinkos temperatūra: -10℃ ~ +50℃

     --Reakcijos laikas: ≤ 30 ms

     --Maksimalus veikimo dažnis: 10 Hz

     --Tepimo reikalavimas: be tepalo

     -- Rankinis valdymas: neužrakinamas rankinis nepaisymas

     -- Prievado sriegio dydis: Rc 1/4 (02)

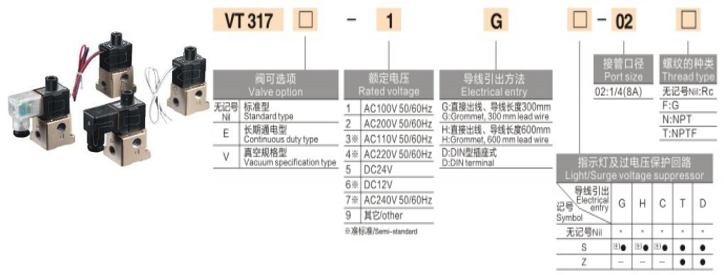

     - Pasirenkama ritės įtampa: DC12V / DC24V, AC110V / AC220V ir pritaikyta įtampa

     --Apsaugos klasė: Dulkėms atspari konstrukcija4. Tipiški taikymo scenarijai · Pneumatinės valdymo kilpos automatizuotoms surinkimo linijoms, robotizuotoms rankoms ir tvirtinimo įtaisams

     -- Oro pūtimo, skysčių purškimo ir vakuuminės adsorbcijos sistemos

     -- Pakavimo, spausdinimo, tekstilės, medžio apdirbimo ir maisto perdirbimo mašinos

     -- Įranga, kuriai reikalingas nulinio slėgio paleidimas, suderinamumas su vakuumu, aukšto dažnio cikliškumas ir kompaktiška įrengimo vieta

     --Centralizuotos vožtuvų salelės ir kolektoriaus integruotos pneumatinės valdymo grandinės

Vieno sakinio santrauka

     SOLH VT317 tiesioginio veikimo 3 angų elektromagnetinis vožtuvas turi nulinio slėgio paleidimą, visišką vakuumo suderinamumą, šešias perjungiamas funkcijas, kompaktišką didelio srauto veikimą ir nereikalaujantį techninės priežiūros, tarnauja kaip ekonomiškas universalus vožtuvas, skirtas visų automatikos pneumatinių grandinių įjungimui-išjungimui ir perjungimui.
