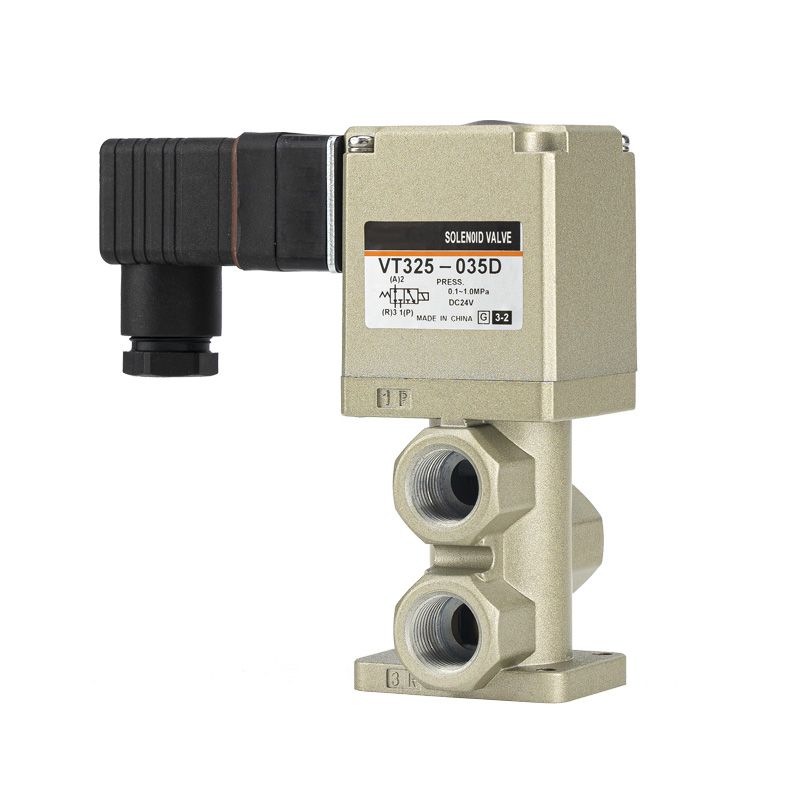

VT325 serijos 3 prievadų solenoidinis vožtuvas – tiesioginio veikimo vožtuvo tipas

Prekinis ženklas:SOLH pagal Richge Technology | SOLH standartas

1. Produkto padėties nustatymas

     SOLH VT325 serija yra tiesioginio veikimo vožtuvo tipo 3 angų solenoidinis vožtuvas su visiškai elastingu sandarikliu. Sukurtas suspausto oro ir inertinių dujų grandinėms, jis atlieka oro grandinės įjungimą ir išjungimą, krypties perjungimą ir išmetimo valdymą. Palaikomas nulinio slėgio paleidimas ir suderinamas tiek su teigiamu slėgiu, tiek su visišku vakuumu, VT325 tarnauja kaip aukšto dažnio, stabilus ir patikimas pneumatinis perjungimo komponentas, skirtas bendrai pramoninės automatikos įrangai.

2. Pagrindinės pagrindinės savybės

--Tiesioginė angos struktūra ir nulinio slėgio paleidimas

     Nereikia minimalaus darbinio slėgio. Jis veikia stabiliai visame teigiamo slėgio diapazone nuo 0 iki 1,0 MPa. Vakuuminė versija palaiko iki -101,2 kPa darbinį slėgį, visiškai pritaikoma prie žemo slėgio, vakuumo ir aukšto slėgio darbo scenarijų.

--6 viename daugiafunkcis universalaus vamzdyno dizainas

     Keičiant prievadų prijungimo režimus, vienas vožtuvas realizuoja 6 funkcinius režimus, įskaitant NC (normaliai uždarytas), NO (normaliai atviras), srauto padalijimą ir srauto pasirinkimą. Jis apima įvairius pneumatinės logikos reikalavimus, pasižymi puikiu universalumu ir lanksčia konfigūracija.

- Itin didelis srautas ir greitas atsakas

     Su optimizuotais vidiniais srauto kanalais vožtuvas užtikrina didelį srauto koeficientą C=6,1 dm³/(s·bar). Jis pasiekia greitą atsako laiką ≤30 ms ir palaiko maksimalų 5 Hz perjungimo dažnį, puikiai tinka greitam pneumatiniam perjungimui ir didelio srauto oro tiekimo valdymui.

--Elastingas sandarinimas ir tepimas be tepimo

     Naudojamos aukštos kokybės elastinės sandarinimo medžiagos, užtikrinančios puikų sandarumą, anti-senėjimą ir ilgą tarnavimo laiką. Visiškai neteptas veikimas užtikrina švarias dujų grandines, ekologiškumą ir žymiai sumažintas kasdienės priežiūros išlaidas.

- Kompaktiška konstrukcija ir lankstus montavimas

     Mažas ir kompaktiškas korpusas taupo montavimo vietą. Jis palaiko tiek tiesioginio laidų išėjimo, tiek lizdo laidų prijungimo būdus. Įrengtas standartinis neužrakinamas rankinio perjungimo mygtukas, skirtas patogiam derinimui vietoje, tikrinimui ir avariniam rankiniam perjungimui.

-- Montuojamas kolektoriaus ir tvirtas suderinamumas

     Palaiko tankų kolektoriaus surinkimą ir krovimo įrengimą. Matmenys suderinami su standartinėmis pramoninių vožtuvų salelėmis, todėl idealiai tinka modulinėms centralizuotoms pneumatinėms valdymo sistemoms ir automatizuotai integruotai įrangai.

3. Visos techninės specifikacijos

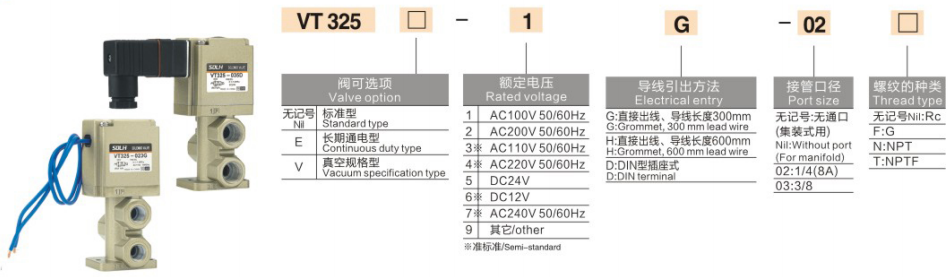

     -- Prievado konfigūracija: 3 prievadų, 2 padėčių vienas solenoidas

     --Veikimo tipas: Tiesioginio veikimo pulto tipas

     -- Sandarinimo būdas: didelio našumo elastingas guminis sandariklis

     --Taikomas skystis: suslėgtas oras, inertinės dujos

     --Darbinis slėgis: 0–1,0 MPa; Vakuuminis tipas: -101,2 kPa ~ 0,1 MPa

     -- Atsparus slėgis: 1,5 MPa

     -- Aplinkos temperatūros diapazonas: 5 ℃ ~ 50 ℃

     – Atsako laikas: ≤30 ms (išbandyta esant 0,5 MPa)

     --Maksimalus darbinis dažnis: 5 Hz

     --Tepimas: dizainas be tepimo

     - Rankinis valdymas: standartinis neužrakinamas tipas; įrankio fiksavimo tipas pasirenkamas

     -- Prievado dydis: Rc 1/4, Rc 3/8

     - Ritės įtampa: DC24V, AC110V, AC220V ir pritaikomos parinktys

4. Tipiniai taikymo scenarijai

     -- Pneumatinis automatizuotų gamybos linijų, robotų rankų ir tvirtinimo įtaisų valdymas

     -- Dulkių pūtimo, skysčių purškimo ir vakuuminės adsorbcijos bei vakuuminio pertraukimo sistemos

     -- Pakavimo, spausdinimo, tekstilės ir medžio apdirbimo mašinos

     -- Automatinė įranga, kuriai reikalingas nulinio slėgio paleidimas, suderinamumas su vakuumu ir aukšto dažnio perjungimas

     --Centralizuotos vožtuvų salelės ir kolektoriaus modulinės pneumatinės valdymo grandinės

Vieno sakinio santrauka

     Tiesioginio veikimo 3 angų elektromagnetinis vožtuvas SOLH VT325 turi nulinio slėgio paleidimą, visišką vakuumo suderinamumą, 6 viename daugiafunkcį perjungimą, ypač didelį srautą ir nereikalaujantį priežiūros, todėl yra ekonomiškas universalus sprendimas didelio srauto pneumatiniam perjungimui pramoninėse automatikos sistemose.
