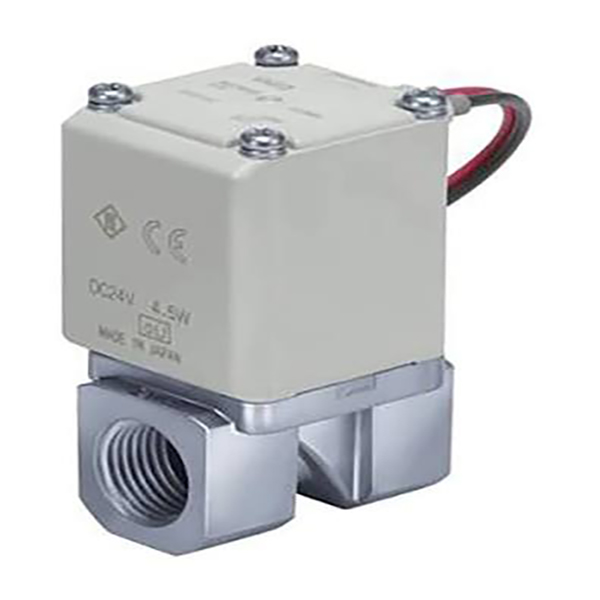

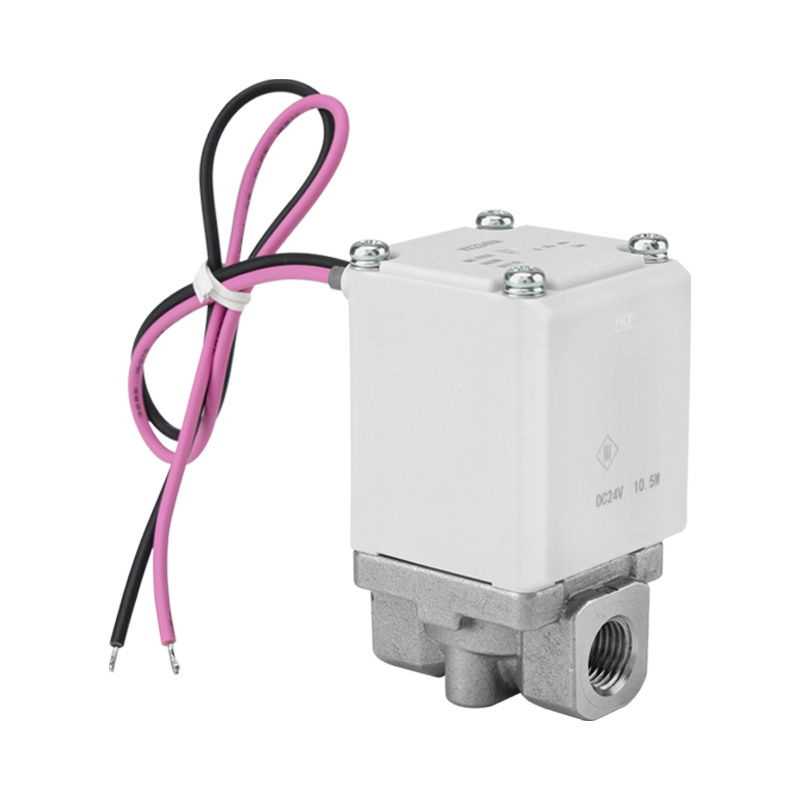

VX23 serijos tiesioginio veikimo 2/2 krypčių solenoidinis vožtuvas

Prekinis ženklas:SOLH pagal Richge Technology

1. Produkto padėties nustatymas

     SOLH VX23 serija yra tiesioginio veikimo 2/2 krypčių solenoidinis vožtuvas, suderinamas su įvairiomis terpėmis, nulinio slėgio paleidimas ir kompaktiškas didelio srauto veikimas. Jis valdo oro, vandens, alyvos, vidutinio vakuumo ir šilto vandens kontūrų įjungimą. Kaip universalus aukšto dažnio perjungimo vožtuvas, jis plačiai naudojamas kompaktiškose oro pūtimo, aušinimo, tepimo ir vidutinio vakuumo valdymo kilpose.

2. Pagrindinės pagrindinės savybės

- Tiesioginio veikimo dizainas su nulinio slėgio paleidimu

     Nereikia minimalaus darbinio slėgio. Stabilus atidarymas ir uždarymas visame 0–1,0 MPa slėgio diapazone, patikimas vakuumo, žemo slėgio ir nulinio slėgio skirtumo darbo sąlygomis.

-- Multi-Medium universalus suderinamumas

     Sklandžiai veikia su suslėgtu oru, vandentiekio vandeniu, hidrauline alyva, vidutiniu vakuumu ir šiltu vandeniu. Vienas vožtuvas apima kelias skysčių programas, kad sumažintų modelių pasirinkimo tipus ir atsargų išlaidas.

- Kompaktiškas lengvas su padidintu srauto pajėgumu

     Mažesnio dydžio ir lengvesnio svorio nei lygiaverčiai standartiniai vožtuvai, kurių srautas padidėjo maždaug 20%. Užima minimalią montavimo vietą, idealiai tinka tankiam išdėstymui ir modulinei integruotai įrangai.

-- Maža triukšmo ir nesulipimo struktūra

     Integruotas buferis ir prošvaisa sumažina geležies šerdies judėjimo smūgio triukšmą. Vargu ar užstrigo didelio klampumo skysčiai, užtikrinantys stabilų išsijungimo atsaką ilgo ciklo veikimui.

-- IP65 aukšta apsauga ir ilgas tarnavimo laikas

     IP65 atspari dulkėms ir purslams korpuso konstrukcija. Ritės izoliacija B / H klasė neprivaloma, stabili esant nuolatiniam ilgalaikiam įtampai ir pailgėjusiam tarnavimo laikui.

-- Lengvas vamzdynų ir kolektoriaus tvirtinimo palaikymas

     Suderinamas su greitai įstumiamomis vamzdžių jungtimis. Palaiko nepriklausomą vieno montavimo ir kolektoriaus surinkimą, supaprastindama laidus ir vamzdynus, kad būtų pagerintas priežiūros efektyvumas.

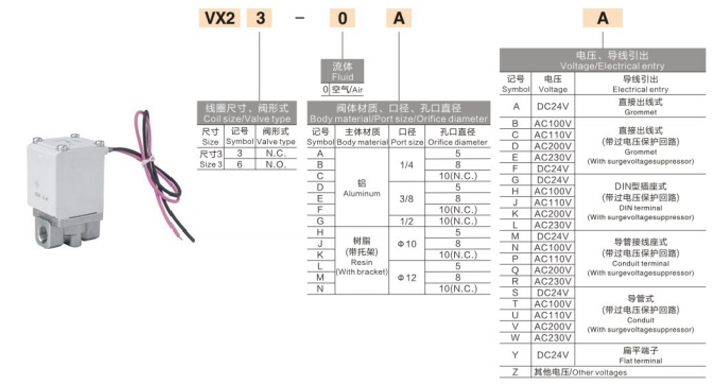

3. Visos techninės specifikacijos

     -- Grandinės tipas: 2/2 krypčių, tiesioginio veikimo

     - Standartinė funkcija: normaliai uždarytas NC (uždarytas, kai išjungiamas, atidaromas, kai įjungiamas maitinimas)

     - Taikomi skysčiai: oras, vanduo, aliejus, vidutinis vakuumas, šiltas vanduo

     --Darbinio slėgio diapazonas: 0–1,0 MPa

     -- Atsparus slėgis: 1,5 MPa

     - Aplinkos ir vidutinė temperatūra: -20 ℃ ~ +60 ℃ (H klasės ritė palaiko aukštesnę temperatūrą)

     -- Sandarinimo medžiaga: NBR, FKM neprivaloma

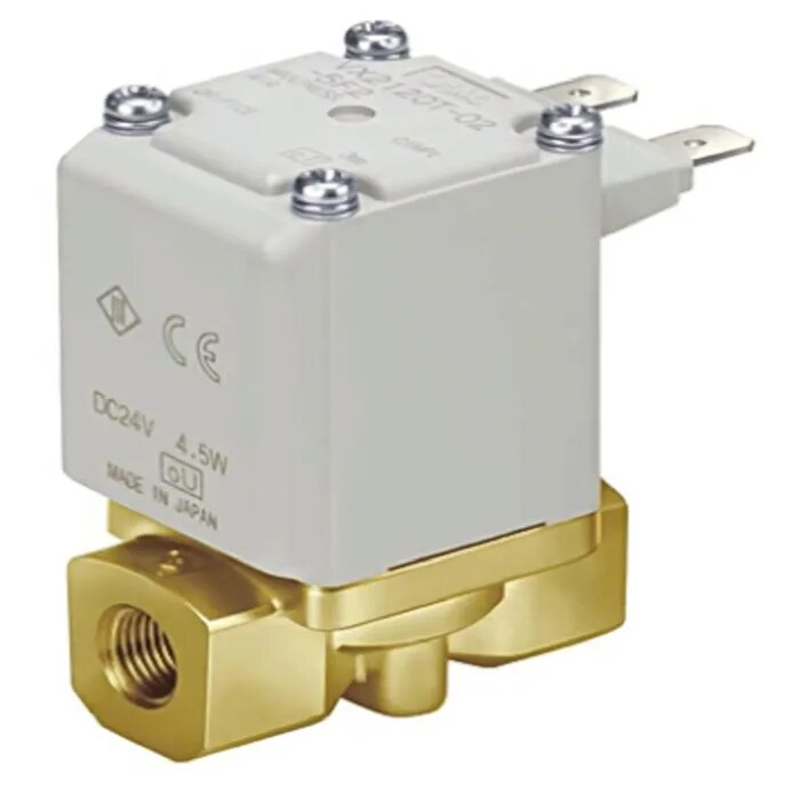

     -- Vožtuvo korpuso medžiaga: aliuminio lydinys, C37 žalvaris, SUS nerūdijantis plienas, inžinerinė derva

     - Prievado dydžiai: 1/4", 3/8", 1/2"

     - Pasirenkamos ritės įtampos: DC12V / DC24V, AC100V / AC110V / AC200V / AC220V

     -- Energijos suvartojimas: DC versija apytiksl. 10,5W

     -- Apsaugos laipsnis: IP65

     -- Montavimo režimas: vienas atskiras / kolektoriaus dėklas4. Tipiški taikymo scenarijai · Automatizuotos įrangos grandinės: oro pūtimas, skysčio purškimas, aušinimo ir tepimo kontrolė

     -- Vandens valymo, valymo mašinos ir mažų skysčių vamzdynų įjungimo ir išjungimo valdymas

     --Vakuuminės adsorbcijos, vakuuminio pertraukimo ir vidutinio vakuumo sistemos

     -- Mini skysčių valdymas pakavimo, elektronikos, spausdinimo ir maisto perdirbimo mašinoms

     – Bendrosios darbo sąlygos, kurioms reikalingas nulinio slėgio paleidimas, kelių terpių suderinamumas, kompaktiškas kontūras ir patvarus veikimas

Vieno sakinio santrauka

     SOLH VX23 tiesioginio veikimo 2/2 krypčių solenoidinis vožtuvas pasižymi nulinio slėgio paleidimu, universaliu daugialypės terpės pritaikymu, kompaktiška didelio srauto konstrukcija, IP65 apsauga ir kolektoriaus tvirtinimo galimybe, veikia kaip ekonomiškas bendrosios paskirties vožtuvas mažoms skysčių įjungimo ir išjungimo valdymo sistemoms.
