VZM500 (VZM5) serijos 5/2 krypčių mechaninis vožtuvas

VZM500 (VZM5) serijos 5/2 krypčių mechaninis vožtuvas | Vidutinio srauto elastinio sandariklio pneumatinis valdymo vožtuvas

Gamintojas: SOLH by Richge Technology | Su SMC suderinamas 5 jungčių mechaninis pneumatinis vožtuvas

1. Produkto apžvalga

     SOLH VZM5 (VZM500) serija yra avidutinio dydžio 5/2 krypčių mechaninis valdymo vožtuvas visiškai suderinamas su SMC standartu. Dėl didelio patikimumo elastingo guminio sandariklio struktūros, jis pasižymi stabiliu sandarumu, greitu atsaku ir puikiu vidutinio srauto našumu, kai Cv vertė yra iki 0,6. Įrengtas standartinis Rc1/8 prievadas ir visos pasirenkamos pavaros galvutės, palaiko mechaninį ribinį paleidimą, rankinį bėgimo valdymą ir saugos grandinės blokavimą. Su lanksčiu kojelių tvirtinimu ir integruotu kolektoriaus montavimu, aukšto dažnio patvarumu ir plačiu slėgio pritaikomumu, jis yra standartinis dviejų cilindrų sinchronizavimo, pneumatinės grandinės perjungimo ir mechaninio ribinio valdymo automatizuotose gamybos linijose modelis.

2. Pagrindinės techninės specifikacijos

3. Prievado apibrėžimas ir grandinės režimas

  3.1 Standartinis 5/2 krypčių režimas (dvigubas valdymas / mechaninis valdymas)

     1 (P) = oro tiekimo prievadas, 2 (A) = teigiamas išvesties prievadas, 3 (B) = atvirkštinis išvesties prievadas, 4 (EXH) = išmetimo anga, 5 (EXH) = išmetimo anga. Realizuoja dvikryptį perjungimą ir greitą pneumatinių pavarų išmetimą.

  3.2 Pasirenkamas 5/3 krypčių režimas (vidurinė padėtis)

     Pasirenkamas vidutinio uždaro tipo ir vidutinio slėgio mažinimo tipas, tiksliai pritaikytas prie pneumatinio padėties nustatymo, slėgio palaikymo ir tikslaus eigos valdymo reikalavimų.

  3.3 Piloto prievado specifikacija

     EXH bandomajame prievade yra M5 × 0,8 sriegis. Išorinė pilotinė versija palaiko nepriklausomą oro šaltinio valdymą, tinka centralizuotam pneumatiniam valdymui ir didelio srauto kilpos derinimo scenarijams.

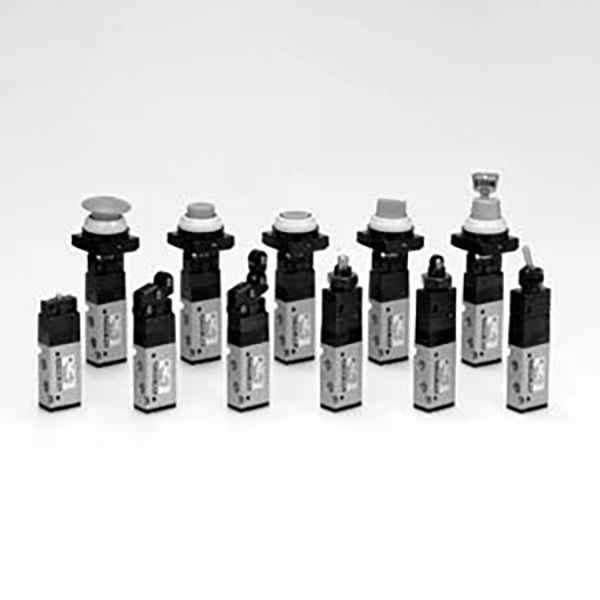

4. Visos serijos pavaros galvutės parinktys

5. Modelių kodavimo taisyklės ir bendrieji modeliai

  5.1 Modelio aiškinimas (pavyzdys: VZM550-01-08)

     • VZM550: Standartinis 5/2 krypčių elastinio sandariklio pagrindinis mechaninis vožtuvas

     • Uosto kodas: 01 = Rc1/8; N01 = NPT1/8; F01=G1/8

     • Pavaros kodas: 08=perjungimo svirtis; 01 = ritininė svirtis; 30=mygtukas; 37 = stūmimas-traukimas

     • Pasirenkama priesaga: -L=su kojos laikikliu; -3=5/3 krypčių tipas; P = išorinis piloto tipas

  5.2 Populiarūs standartiniai modeliai

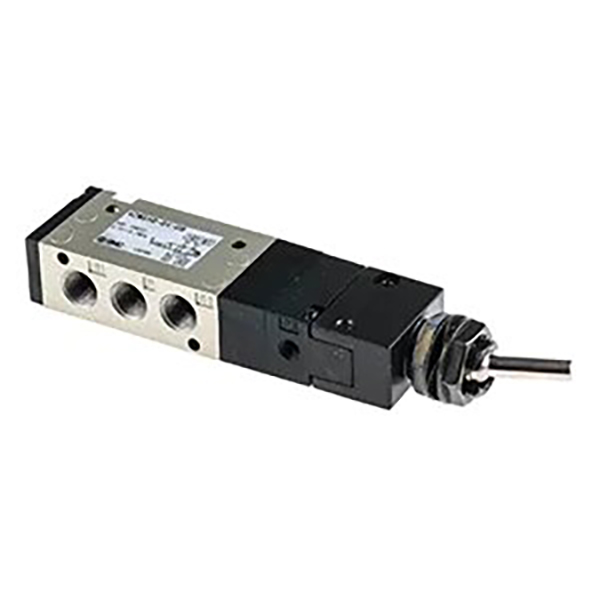

     • VZM550-01-01: 5/2 krypčių, pagrindinė ritininė svirtis, Rc1/8 prievadas, pageidautina bendriems mechaniniams ribiniams scenarijams

     • VZM550-01-30: 5/2 krypčių, mygtuko tipas, Rc1/8 prievadas, tinka rankiniam įrangos bėgimui ir derinimui

     • VZM550-01-37: 5/2 krypčių, stumiamojo tipo, Rc1/8 prievadas, skirtas rankiniam užrakimui ir apsaugai nuo netinkamo veikimo

     • VZM550-01-02: 5/2 krypčių, vienakryptė ritininė svirtis, Rc1/8 prievadas, profesionalus apsaugos nuo atšokimo ribos valdymas

6. Pagrindiniai produkto pranašumai

  6.1 Standartinis vidutinis didelis srautas

     Įrengtas universalus Rc1/8 prievadas ir Cv=0.6 srauto koeficientas, puikiai suderinantis vidutinio srauto pneumatines grandines, užtikrinantis stabilų sinchroninį dviejų cilindrų veikimą ir patikimą kelių pavarų sujungimą.

  6.2 Didelio stabilumo elastinis sandarinimas

     Priima integruotą guminio vožtuvo šerdies elastingą sandarinimo struktūrą, pasižyminčią nuliniu nuotėkiu, stabiliu slėgio išlaikymu ir greitu atsako greičiu. Jis užtikrina ilgą tarnavimo laiką ir itin mažas priežiūros išlaidas įprastomis pramoninio darbo sąlygomis.

  6.3 Viso aprėpties paleidimo režimai

     Visos pavaros parinktys, įskaitant ritinėlį, stūmoklį, perjungimo svirtį, mygtukus ir traukimo tipus, visiškai apima mechanines ribas, automatinį paleidimą, rankinį derinimą ir saugos blokavimo taikymo scenarijus.

 6.4 Įvairus lankstus įrengimas

     Palaiko nepriklausomą pėdų laikiklio montavimą ir kolektoriaus integruoto klasterio montavimą. Savavališki EXH prievadai gali būti vamzdžiais išmetimui, prisitaikant prie tankaus skydo išdėstymo ir ribotos montavimo vietos.

  6.5 Aukšto dažnio pramoninis ilgaamžiškumas

     Palaiko iki 300 c.p.m aukšto dažnio ciklinį veikimą, pasižymi puikiu atsparumu smūgiams ir vibracijai. Jis stabiliai prisitaiko prie ilgalaikio nepertraukiamo sunkiosios pramonės įrangos veikimo.

  6.6 Išplečiamas išorinis pilotinis dizainas

     Pasirenkamas išorinio pilotinio valdymo režimas realizuoja nuotolinį ir centralizuotą oro šaltinio valdymą, atitinkantį didelio srauto pagrindinių grandinių ir automatizuotų integruotų pneumatinių sistemų poreikius.

7. Tipiniai taikymo scenarijai

     • Dviejų cilindrų sinchroninis valdymas: Užtikrinti sinchroninį dvigubų cilindrų veikimą automatinėje įrangoje, kad būtų pagerintas veikimo nuoseklumas.

     • Pneumatinės grandinės perjungimas: Įtaisų ir tvirtinimo detalių perjungimas, stoties perjungimas ir pneumatinės kilpos krypties valdymas.

     • Mechaninis ribos paleidimas: Eigos signalo suveikimas ir mechaninė blokavimo apsauga per ritinines svirties pavaras.

     • Rankinis veikimo valdymas: Įrangos derinimas, rankinis važiavimo paleidimas/sustabdymas ir pulto rankinis valdymas mygtuku ir traukiamuoju būdu.

     • Saugos apsaugos grandinė: Avarinio stabdymo atstatymas ir apsauginių durų blokavimo apsauga su užrakinamomis ir grybų galvutės pavaromis.

     • Pramonės bendroji automatizacija: Aukšto dažnio padėties valdymas ir kelių pavarų jungtis pakavimo, spausdinimo ir elektroninės gamybos įrangai.

8. VM serijos modelių pasirinkimo palyginimas

Vieno sakinio santrauka

     SOLH VZM500 (VZM5) serijos 5/2 krypčių mechaninis vožtuvas yra integruotasRc1/8 standartinis prievadas, Cv0.6 vidutinio didelio srauto, visos serijos daugiafunkcinės pavaros ir lankstūs montavimo režimai, yra standartinis pagrindinis automatinių dviejų cilindrų sinchroninio valdymo ir pneumatinių grandinių perjungimo sistemų komponentas.
