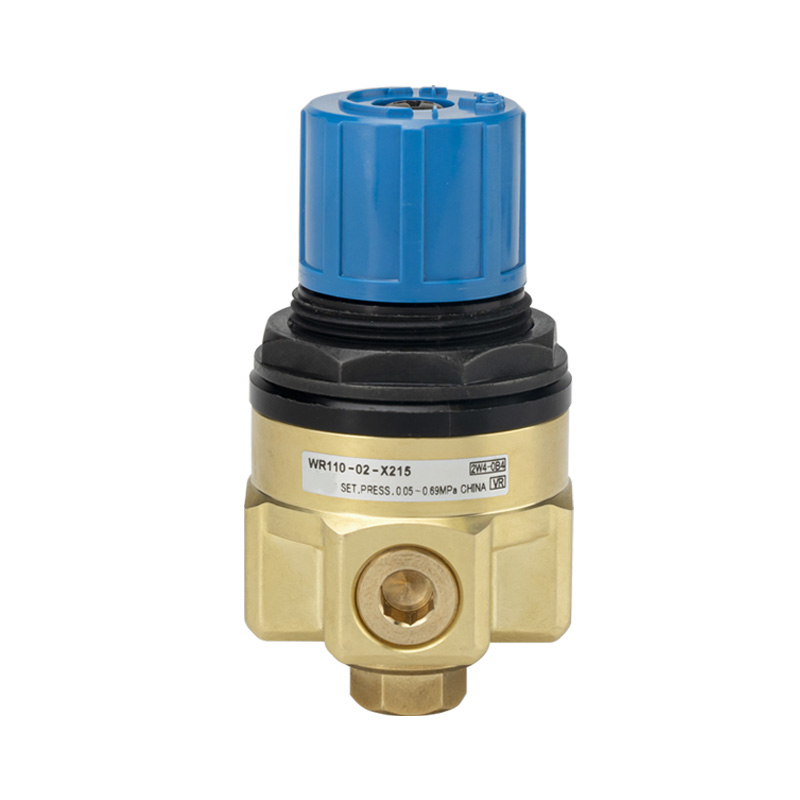

WR110 serijos kompaktiškas vandens slėgio reguliatorius

Prekinis ženklas:OLH pagal Richge Technology (睿其格科技)

Produkto pozicionavimas

     WR110 serija yra tiesioginio veikimo kompaktiškas slėgio reguliatorius, sukurtas išskirtinai pramoninio aušinimo vandens ir technologinio vandens vamzdynams. Šis vožtuvas, pagamintas su specialiu antikoroziniu žalvariniu korpusu, užtikrina pastovų vandens slėgio reguliavimą ir įvairias montavimo galimybes, kad atitiktų miniatiūrines vandens cirkuliacijos sistemas.

Struktūra ir veikimo principas

     - Tiesioginio veikimo kompozitinė stūmoklio-membranos struktūra su įmontuota reljefo funkcija

     --Taikoma terpė: vandentiekio vanduo ir bendras pramoninis vanduo; netinka dejonizuotam arba itin grynam vandeniui

     -- Vožtuvo korpuse naudojama speciali žalvario medžiaga, apsauganti nuo rūdžių ir nuosėdų

     -- Įrengta viršuje sumontuota užrakinama mėlyna reguliavimo rankenėlė

     -- Rezervuotas Rc1/8 šoninis prievadas manometro montavimui

     --Du tvirtinimo sprendimai: tiesioginis srieginis montavimas arba pasirenkamas B21-1P tvirtinimo laikiklis

Pagrindinės pagrindinės savybės

1. Du pasirenkami reguliuojami slėgio diapazonai

     --WR110-X224 žemo slėgio versija: 0,08–0,39 MPa

     --WR110-X215 vidutinio slėgio versija: 0,05–0,69 MPa Maksimalus darbinis slėgis siekia 0,8 MPa, o bandomasis slėgis yra 1,72 MPa.

2. Vandens klasės antikorozinė žalvario konstrukcija

     Specialus žalvarinis korpusas efektyviai atsparus vandens korozijai ir kalkių nuosėdų kaupimuisi. Suderinta su vandeniui atspariais guminiais tarpikliais, darbinė temperatūra –5℃ ~ +60℃.

3. Mini kompaktiškas ir lengvas kontūras

     Bendras matmenys φ45 × 75 mm, grynasis svoris tik 0,26 kg, puikiai tinkanti įmontuota įranga ir siauri aušinimo vandens vamzdynai.

4. Stabilus reguliavimas su apsauga nuo viršslėgio

     Greitas atsakas ir nedideli išėjimo slėgio svyravimai. Vidinis reljefo kanalas automatiškai išleidžia perteklinį slėgį, kad apsaugotų pasroviui esančius vamzdynus. Rakinama rankenėlė apsaugo nuo netyčinio slėgio reguliavimo dėl vibracijos ar atsitiktinio prisilietimo.

5. Lankstūs sriegio prievadai ir daugiakryptis tvirtinimas

     Standartiniai Rc1/8 ir Rc1/4 prievadai; NPT sriegis pasirenkamas X215 modeliui. Yra rezervuotas specialus šoninio matuoklio prievadas, o optimaliam veikimui rekomenduojama montuoti vertikaliai.

Techninių specifikacijų lentelė

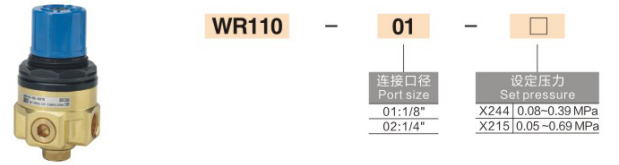

Modelio kodo paaiškinimas

Pavyzdys: WR110-02-N-X215

     --WR110: pagrindinė gaminių serija

     --01 / 02: atitinkamas prievado dydis

     --N: NPT sriegio versija; tuščias ženklas reiškia standartinį Rc sriegį

     --X215 / X224: skirtingų slėgio reguliavimo diapazonų kodas

Tipiški taikymo scenarijai

     Staklių ir velenų aušinimo vandens cirkuliacijos linijos Lazerinio pjovimo ir suvirinimo įrangos aušinimo sistemos Mažo vandens apdorojimo ir RO membranos įleidimo slėgio stabilizavimas Vandens tiekimo vamzdynai instrumentams ir analitiniams prietaisams Drėkinimo ir purškimo grandinės spausdinimo ir popieriaus gamybos mašinose Negryno technologinio vandens vamzdynai medicinos ir puslaidininkių pagalbinei įrangai.

Vieno sakinio santrauka

     Vandeniui skirtas slėgio reguliatorius WR110 turi žalvarinį korpusą, 0,8 MPa slėgį, du reguliuojamus slėgio diapazonus, kompaktišką dydį, įmontuotą reljefą ir užrakinamą rankenėlę, todėl jis yra tinkamiausias slėgio valdymo komponentas mažose pramoninėse vandens cirkuliacijos sistemose.
