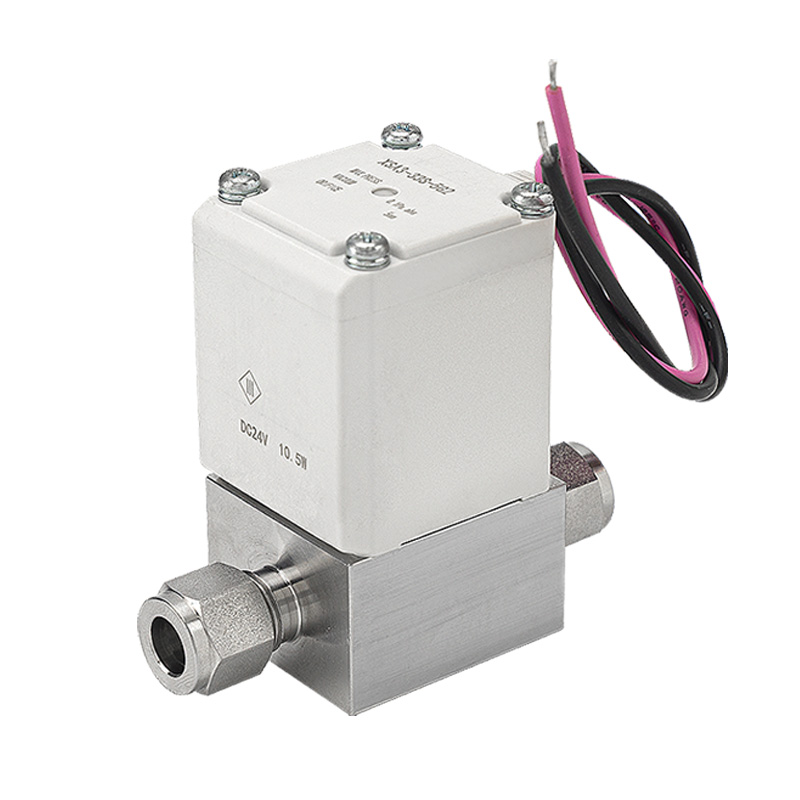

XSA serijos normaliai uždarytas didelio vakuumo solenoidinis vožtuvas

Prekinis ženklas:SOLH pagal Richge Technology

1. Produkto padėties nustatymas

     SOLH XSA serija yra įprastai uždarytas solenoidinis vožtuvas, specialiai sukurtas itin didelio vakuumo grandinėms. Jis realizuoja tikslų oro ir inertinių dujų įjungimo ir išjungimo valdymą. Pasižymi puikia vakuumo tolerancija, itin minimaliu nuotėkiu, švaria nuo užteršimo konstrukcija ir greitu atsako greičiu, todėl jis naudojamas kaip pagrindinis vakuuminis komponentas tikslaus proceso įrangai, įskaitant puslaidininkius, PV plokštes, LCD ekranus, medicinos ir maisto perdirbimo mašinas.

2. Pagrindinės pagrindinės savybės

- Suderinamumas su itin dideliu vakuumu

     Minimalus darbinis absoliutus slėgis siekia 1×10⁻⁶ Pa, visiškai atitinkantis itin aukštus vakuuminio proceso standartus, kad būtų užtikrintas stabilus vakuumo išlaikymas ir greitas vakuuminių sistemų siurbimo efektyvumas.

-- Ypač sandarus sandarinimas ir ypač mažas nuotėkis

     Vidinis nuotėkis ≤ 1,3×10⁻⁹ Pa·m³/s; išorinis nuotėkis ≤ 1,3×10⁻¹¹ Pa·m³/s. Dvigubas mažo nuotėkio veikimas stabilizuoja sistemos vakuumo laipsnį ir pašalina pavojingų dujų išsiskyrimo riziką darbo aplinkoje.

-- Optimizuota švari mažai dalelių struktūra

     Vidinė spyruoklė, integruota vožtuvo korpuse, siekiant sumažinti judančių komponentų trintį ir dalelių susidarymą, puikiai suderinant gamybos linijas su griežtais švarios patalpos klasės reikalavimais.

- Mažas energijos suvartojimas ir lengvas kontūras

     Ritės energijos suvartojimas sumažėjo iki 25%, palyginti su ankstesnėmis kartomis; bendras svoris sumažintas ne daugiau kaip 18% (mažiausiai 0,41 kg). Energiją taupanti konstrukcija palengvina kompaktišką integravimą į tikslios įrangos rėmus.

-- Kelios ryšio parinktys

     Galimos dvi universalios sujungimo schemos: priekinio sandariklio jungiamosios detalės, 1/4" ir 3/8" įvorės suspaudimo jungiamosios detalės ir vidiniai Rc/NPT sriegiai, suderinami su įvairiomis standartinėmis vakuuminio vamzdyno specifikacijomis.

-- Platus įtampos diapazonas ir įvairūs elektros gnybtai

     Apima pagrindines įtampas, įskaitant DC24V, AC110V / AC220V. Įvairios laidų formos, tokios kaip greito kištuko gnybtai, DIN gnybtai ir vamzdžių įvadas, pritaikomi visoms pagrindinėms automatizuotoms valdymo sistemoms.

-- Stabilus ir saugus pramonės sertifikatas

     Ritės antipireno klasė UL94V-0; sertifikuotas pagal RoHS, CE, CAT.ES140-7B standartus, tinkamas ilgalaikiam nenutrūkstamam pramoniniam darbui.

3. Visa techninių specifikacijų lentelė

4. Tipiniai taikymo scenarijai

      --Puslaidininkių gamyba: proceso kameros dujų įpurškimo ir vakuuminio vamzdyno įjungimo ir išjungimo valdymas

     -- PV ir LCD gamybos linijos: itin didelės vakuuminės kameros siurbimo ir slėgio palaikymo kilpos

     -- Medicininė įranga: vakuuminio sterilizavimo instrumentai ir analitinės laboratorijos vakuuminės grandinės

     -- Maisto pramonė: vakuuminės pakavimo ir vakuuminio džiovinimo mašinos

     – Mokslinių tyrimų laboratorijos: itin didelio vakuumo eksperimentiniai prietaisai ir dalelių fizikos bandymo įranga

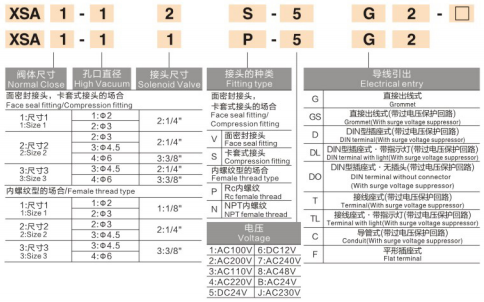

5. Modelių pavyzdžiai ir atrankos gairės

5.1: tipiniai modelių kodai:XSA1-12S-5G2, XSA1-11P-5G2

5.2 Pagrindiniai atrankos taškai

      – Patvirtinkite vakuuminio lygio reikalavimą: ar reikalingas 1 × 10⁻⁶ Pa (abs) itin didelis vakuuminis našumas

      -- Pasirinkite dujotiekio jungties tipą: priekinis sandariklis, antgalio jungtis arba Rc/NPT vidinis sriegis

      -- Suderinkite ritės įtampą ir elektros gnybtą: DC24V arba AC seriją; greitas kištukas / DIN / vamzdinis laidas

      -- Patvirtinkite prievado dydį: 1/4", 3/8", kad patenkintumėte sistemos srauto poreikį

Vieno sakinio santrauka

     SOLH XSA įprastai uždarytas didelio vakuumo solenoidinis vožtuvas palaiko 1 × 10⁻⁶ Pa itin didelio vakuumo veikimą su itin mažu nuotėkiu, švaria, mažai dalelių turinčia vidine struktūra ir daugybe keičiamų jungčių, veikianti kaip patikimas perjungimo komponentas visuose tikslaus vakuumo pramoniniuose procesuose.
