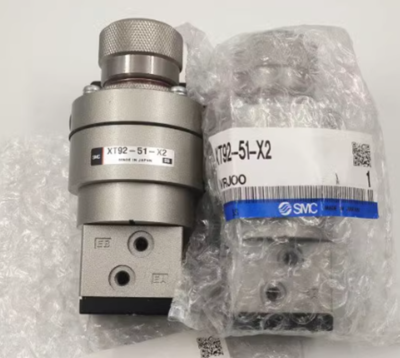

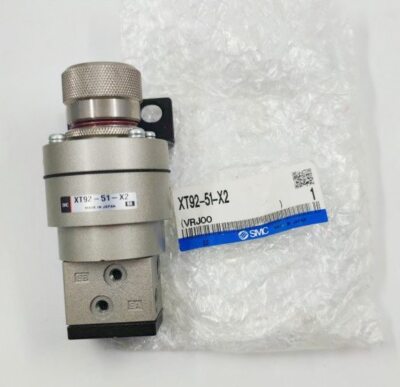

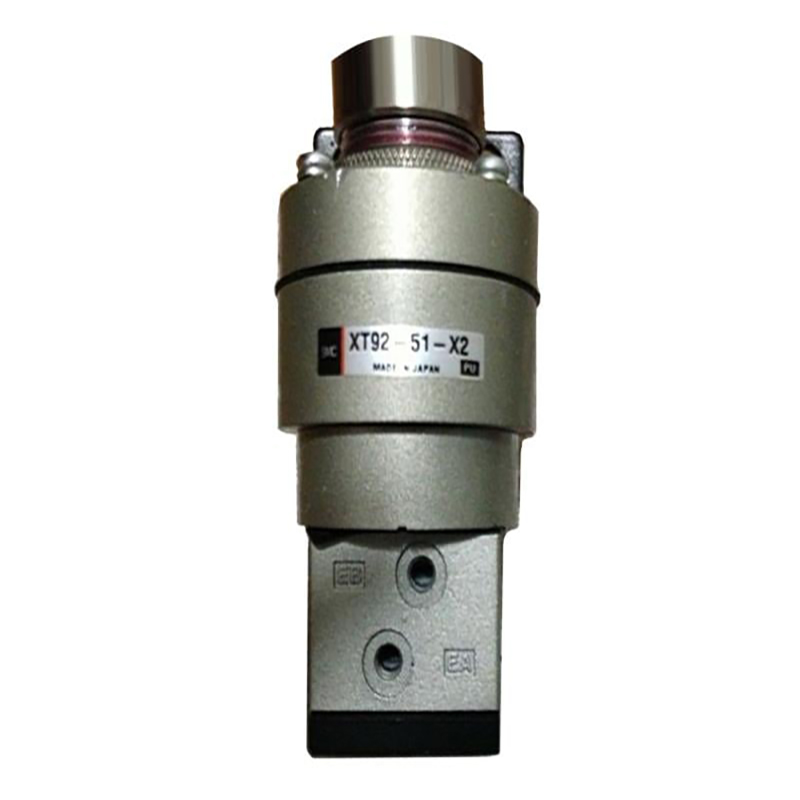

XT92-51-X2 tikslaus slėgio aptikimo vožtuvas

Prekinis ženklas:SOLH pagal Richge Technology

Produkto apžvalga

     XT92-51-X2 yra UTC pritaikytas specialus vožtuvas su prekės ženklu SOLH Richge. Jis iš esmės skiriasi nuo įprastų tikslių slėgio reguliatorių ir tarnauja kaip specialus dvigubo slėgio aptikimo vožtuvas, skirtas apsaugoti nuo žemo slėgio ir pneumatinio signalo perjungimo. Šis pritaikytas įrenginys sukurtas slėgio slenksčio paleidimui ir dviejų signalų blokavimo valdymui automatinėse saugos grandinėse.

1. Pagrindinės techninės specifikacijos (visiškai suderinama su SMC)

     --Modelis: XT92-51-X2 pritaikyta specialioji versija

     -- Konstrukcijos tipas: tiesioginio veikimo slėgio aptikimo dvigubo slėgio vožtuvas

     -- Prievado sriegis: Rc1/8, suderinamas su M5 vamzdynų jungiamosiomis detalėmis

     --Taikoma terpė: švarus suslėgtas oras

     – Reguliuojamas perjungimo slėgio diapazonas: 0,1–0,5 MPa

     --Maksimalus darbinis slėgis: 0,8 MPa

     – Atsparus slėgis: 1,2 MPa

     --Darbo aplinkos temperatūra: -5℃ ~ +60℃

     -- Grynasis svoris: apytiksl. 300 g

     -- Pagrindinės funkcijos: slėgio slenksčio aptikimas, žemo slėgio saugos blokavimas, dviejų oro kontūrų signalų perjungimas

2. 3/2 krypčių loginio prievado išdėstymas

     --P: pagrindinė oro tiekimo anga

     --A / B: du nepriklausomi perjungimo išvesties prievadai

     --R: išmetimo anga su įmontuotu duslintuvu

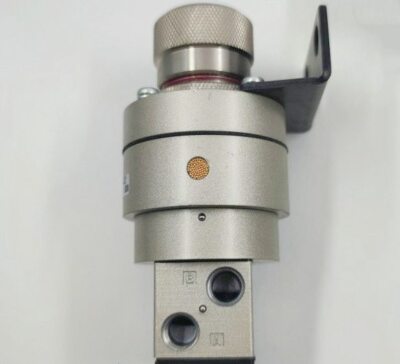

     -- Viršutinė reguliavimo rankenėlė: nustato pritaikytą slėgio paleidimo slenkstį (pvz., 0,4 MPa)

     -- Montavimo parinktys: montavimas ant kronšteino arba skydelio

3. Darbo principas

     Kai sistemos slėgis viršija iš anksto nustatytą slenkstį: Oras teka iš prievado P į prievadą A, o prievadas B jungiasi prie išmetimo vamzdžio R. Kai sistemos slėgis nukrenta žemiau iš anksto nustatytos slenksčio: Oras teka iš prievado P į prievadą B, o prievadą A jungiasi prie išmetimo R. Vožtuvas automatiškai perjungia oro kelią esant fiksuoto slėgio slenksčiui, kad užbaigtų saugos blokavimą ir pneumatinį loginį valdymo signalą.

4. Veikimo palyginimas: XT92-51-X2 VS ARP / IR tikslumo reguliatoriai

5. Tipiniai taikymo scenarijai

     Žemo slėgio saugos blokavimas: automatiškai perjungia įrangą į saugų budėjimo režimą, kai oro slėgis nukrenta žemiau iš anksto nustatytos vertės. Dvigubas oro tiekimo automatinis perjungimas: persijungia į budėjimo oro šaltinį, kai sugenda slėgis magistraliniame dujotiekyje.

Vieno sakinio santrauka

     Individualus SOLH XT92-51-X2 slėgio aptikimo vožtuvas atlieka žemo slėgio apsaugą ir fiksuoto slenksčio oro kelio perjungimą; tai specialus pneumatinis loginis komponentas, skirtas saugos blokavimo grandinėms ir negali būti naudojamas nuolatiniam tikslumo slėgio reguliavimui.
