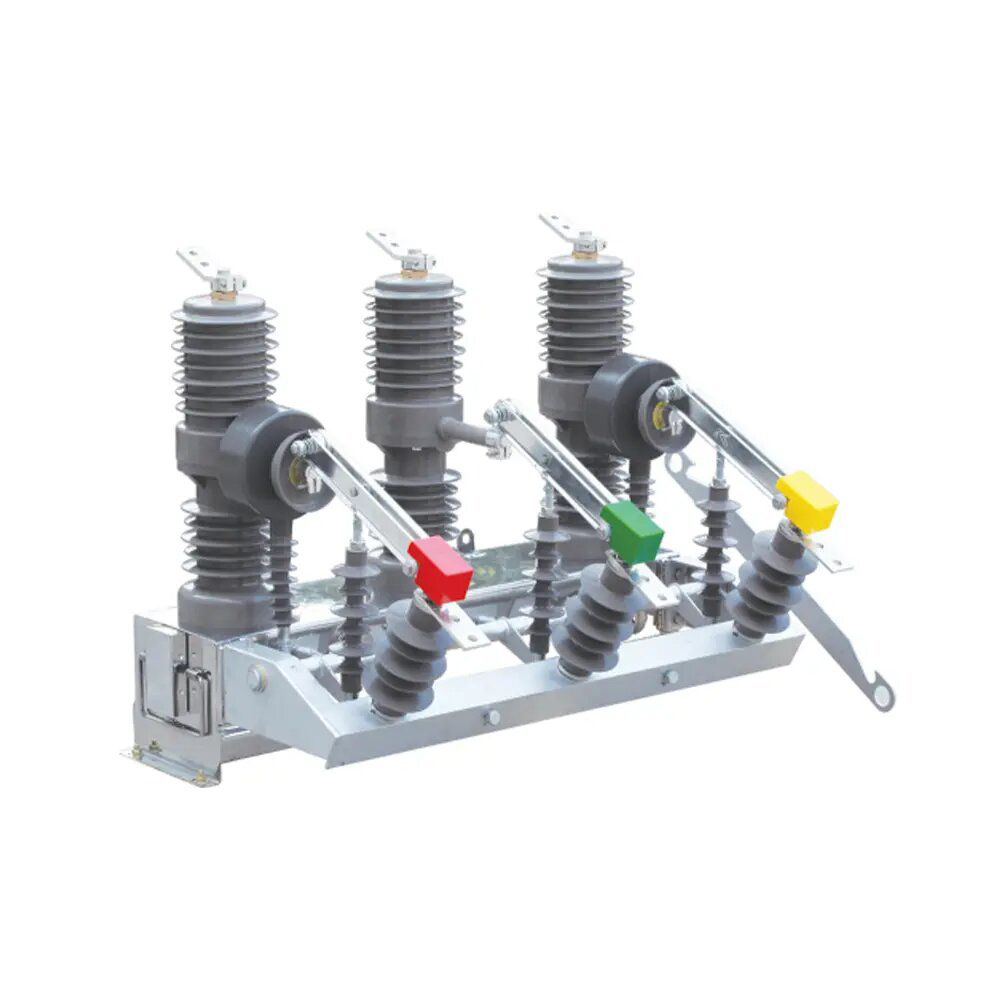

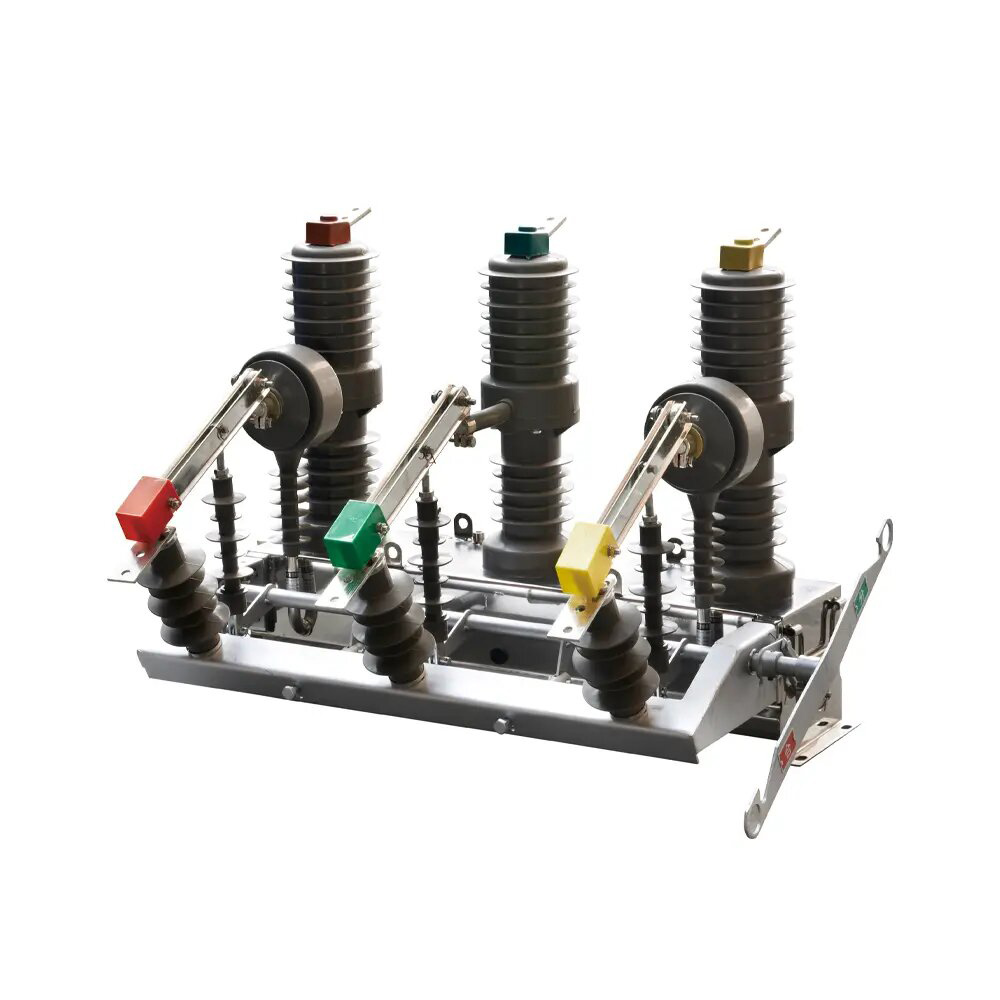

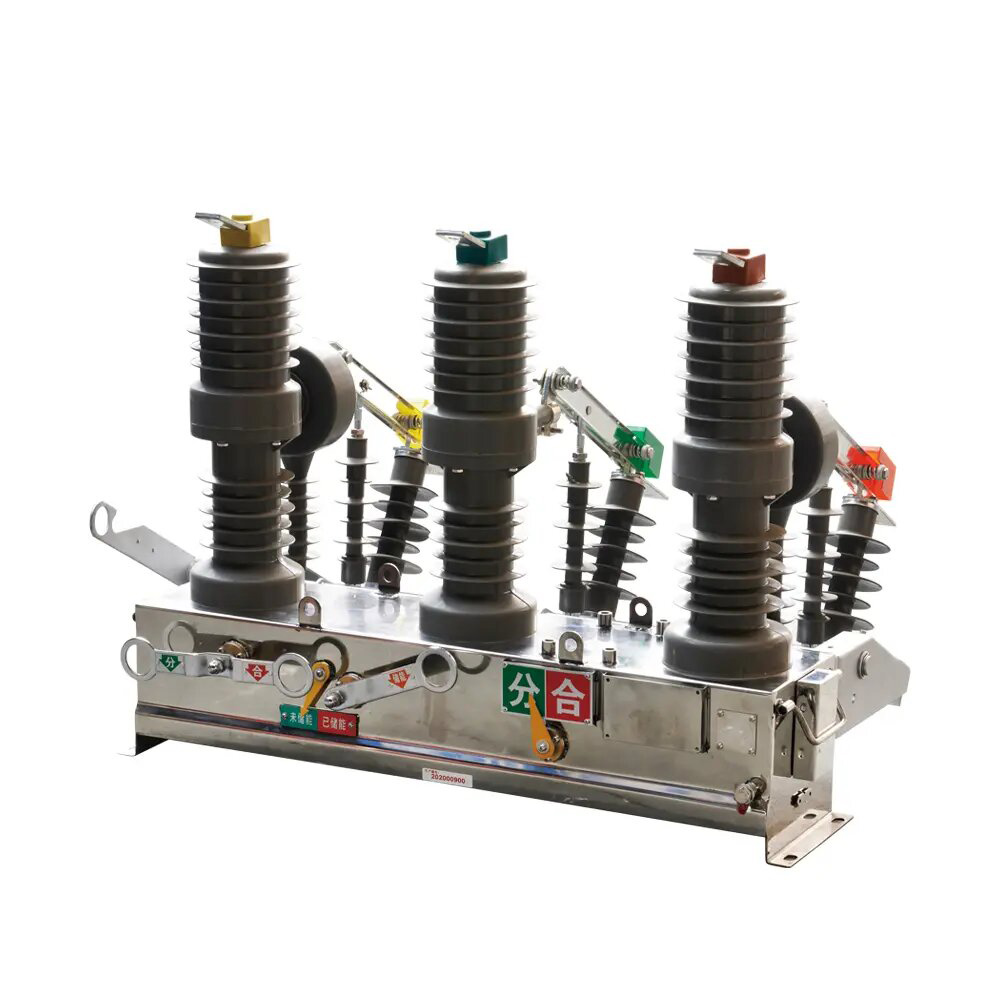

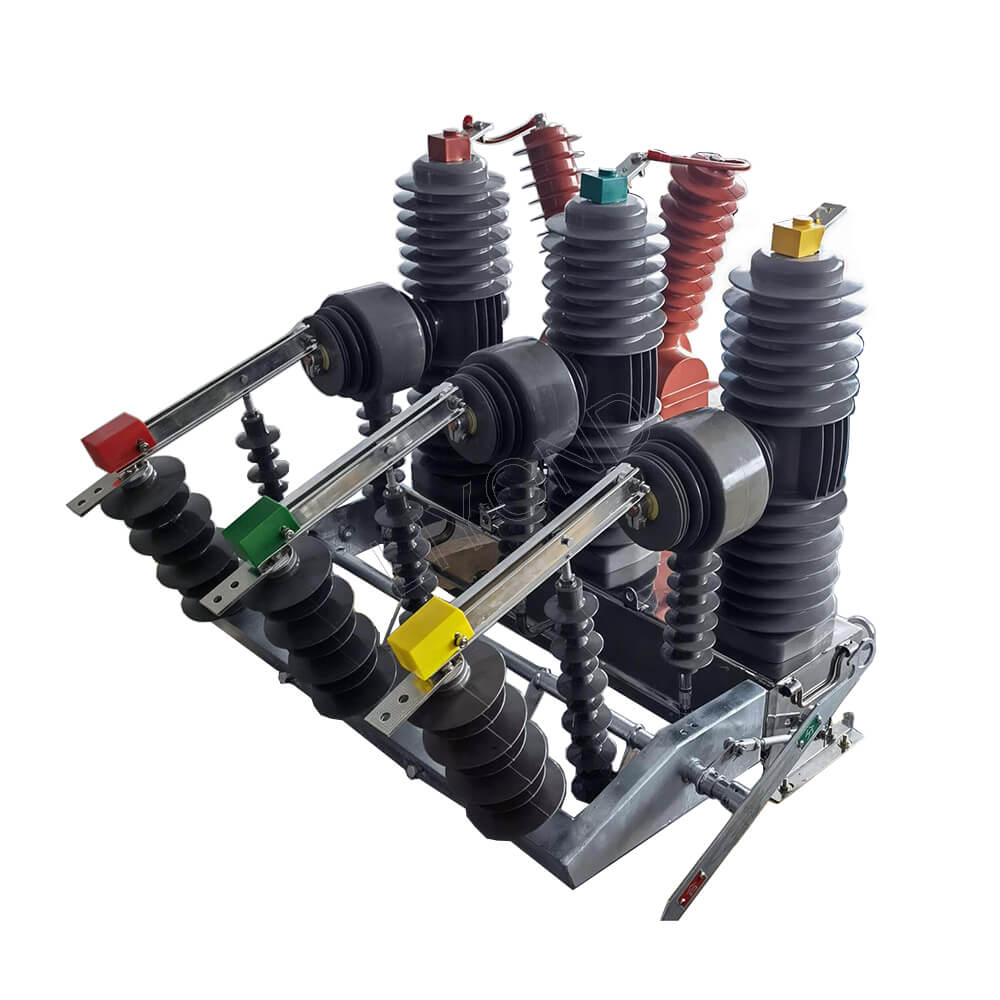

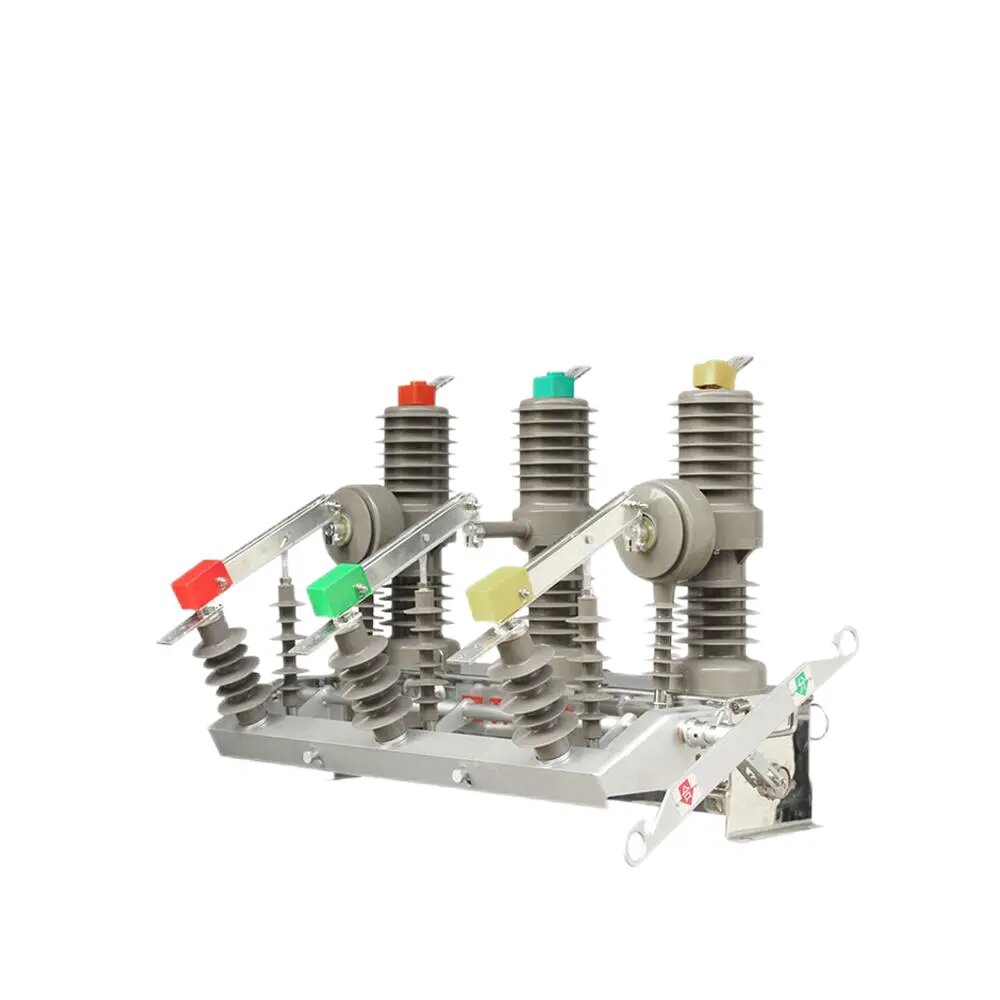

„ZW32-12“ lauko vakuuminės grandinės pertraukiklis su valdiklio automatiniu pakartojimu

„ZW32-12“ lauko vakuuminės grandinės pertraukiklis su valdiklio automatiniu pakartojimu

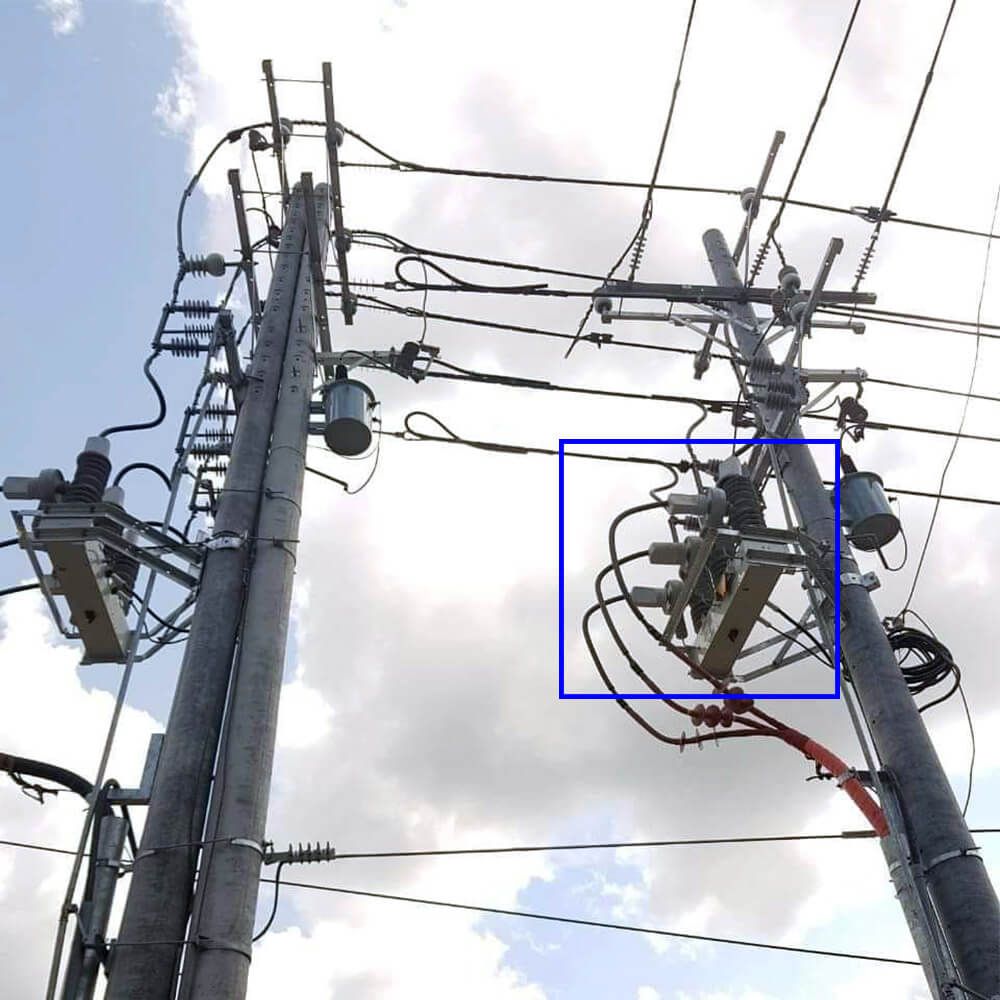

„ZW32-12“ lauko vakuuminės grandinės pertraukiklis (toliau nurodytas kaip grandinės pertraukiklis) yra lauko galios paskirstymo įranga, kurios įtampa yra 12 kV ir trijų fazių AC 50Hz. Jis daugiausia naudojamas laužyti ir uždaryti apkrovos srovę, perkrovos srovę ir trumpą jungtį srovėje maitinimo sistemoje. Jis tinka apsaugai ir valdymui pastotės, pramoninės ir kasybos įmonių pastotės sistemose ir vietose, kur dažnai veikia kaimo elektros tinklai.

ZW32-12 serijos lauko kintamosios srovės aukštos įtampos vakuuminės grandinės pertraukikliai atitinka GB 1984 m.

Grandinės pertraukiklis pasižymi mažo dydžio, lengvo svorio, antikondensacijos ir priežiūros savybėmis ir gali prisitaikyti prie atšiaurių oro sąlygų ir nešvarios aplinkos.

„ZW32-12“ lauko MV vakuuminės grandinės pertraukiklis yra lauko paskirstymo įranga su vardine įtampa 12 kV, trijų fazių AC 50Hz. Jis naudojamas pastotės ir pramoninės bei kasybos įmonių paskirstymo sistemoje siekiant apsaugoti ir kontroliuoti naudojimą. Jis taip pat naudojamas kaimo elektros tinklų vietose, dažnai veikiant, kad būtų galima sulaužyti ir uždaryti apkrovos srovę ir perkrovos srovės srovę ir trumpą maitinimo sistemos srovę.

Išorinė vakuuminio pertraukiklio izoliacija priima silikono gumos korpusą, ilgesnį laiką, didesnį patikimumą, gerą atsparumą oro sąlygoms, patogiai transportuoti, geras įvertinimas. Veikimo mechanizmas priima miniatiūrizaciją, labai patikimą pavasario veikimo mechanizmą, turi paprastos struktūros pranašumus, mechaninį tarnavimo laiką iki 10000 kartų.

Šis grandinės pertraukiklis ir valdiklis gali sudaryti visą komplektą kaip atsuktuvą, realizuoti nuotolinio valdymo pultą, telemetriją, nuotolinį ryšį, nuotolinį reguliavimą keturios nuotolinės funkcijos. Gali būti aprūpintas „Power Electronics Pt“, kad nuotolinio valdymo pultas galėtų būti aprūpintas dviguba maitinimo šaltinis

Perjungimo įtaisas ir intelektualūs automatizavimo automatizavimo sistema.

Standartas: IEC 62271-100

Savybės

1. Grandinės pertraukiklis priima trifazę statramstį, kuri pasižymi lūžio našumu, nėra degimo ir sprogimo pavojų, be priežiūros, mažo dydžio, lengvo svorio ir ilgo aptarnavimo.

2. Grandinės pertraukiklis priima visiškai uždarą struktūrą, pasižyminčią geru sandarinimo efektyvumu, kuris padeda pagerinti drėgmei atsparią ir anti-kondensaciją ir yra ypač tinkamas naudoti šaltose ar drėgnose vietose.

3. Trijų fazių kolonos ir srovės transformatoriai naudoja importuotą lauko epoksidinės dervos kietą izoliaciją arba naudoja buitinės epoksidinės dervos išorės silikono gumos kietą izoliaciją; Jis pasižymi aukšto ir žemos temperatūros atsparumo, atsparumo ultravioletiniams ir atsparumui senėjimui savybes.

4. Veiklos mechanizmas priima miniatiūrinį pavasario veikimo mechanizmą, energijos kaupimo variklio galia yra nedidelė, o atidarymo ir uždarymo energijos suvartojimas yra mažas; Mechanizmo perdavimas naudoja tiesioginio perdavimo režimą, dalių skaičius yra mažas, o patikimumas yra didelis. Veiklos mechanizmas dedamas į uždarą mechanizmo dėžutę, kuri išsprendžia veikimo mechanizmo korozijos problemą ir pagerina mechanizmo patikimumą.

5. Grandinės pertraukiklio atidarymo ir uždarymo veikimą galima valdyti rankiniu būdu arba elektra ir nuotoliniu būdu. Tai gali būti suderinta su intelektualiu valdikliu, kad būtų galima realizuoti energijos paskirstymo automatizavimą, taip pat gali būti derinamas su pakartotiniu elementu, kad būtų sudarytas automatinis pertvarkymas ir sekcijų karininkas.

6. Grandinės pertraukiklyje gali būti įrengtas dviejų fazių arba trijų fazių srovės transformatoriai, skirti apsaugoti nuo srovės ar trumpo jungimo apsaugos, taip pat gali suteikti intelektualiam valdikliui esamus įgijimo signalus; Dabartiniai matavimo transformatoriai gali būti pridedami atsižvelgiant į vartotojo reikalavimus.

7. Grandinės pertraukiklyje gali būti įrengtas trijų fazių jungiklio jungiklis, o izoliacinio jungiklio atidarymo metu yra matomas lūžis, o jame įrengtas priešlaikinis tarpusavio blokavimo įtaisas su grandinės pertraukiklio korpusu. Kai grandinės pertraukiklis yra uždarymo padėtyje, izoliacijos jungiklio negalima atidaryti ar uždaryti; Grandinės pertraukiklį galima valdyti tik tada, kai izoliacinis peilis yra visiškai uždarytas arba visiškai atidarytas. Sulaikymo stulpų izoliatoriai gali būti sujungti, kad būtų lengva prižiūrėti.

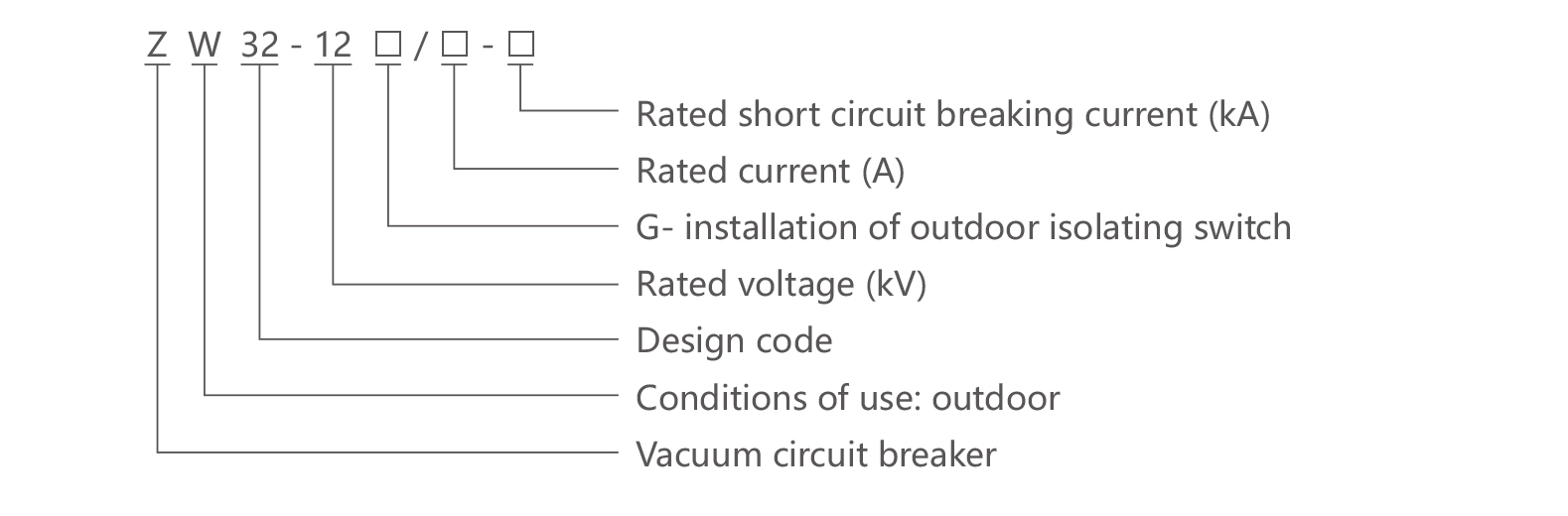

Atranka

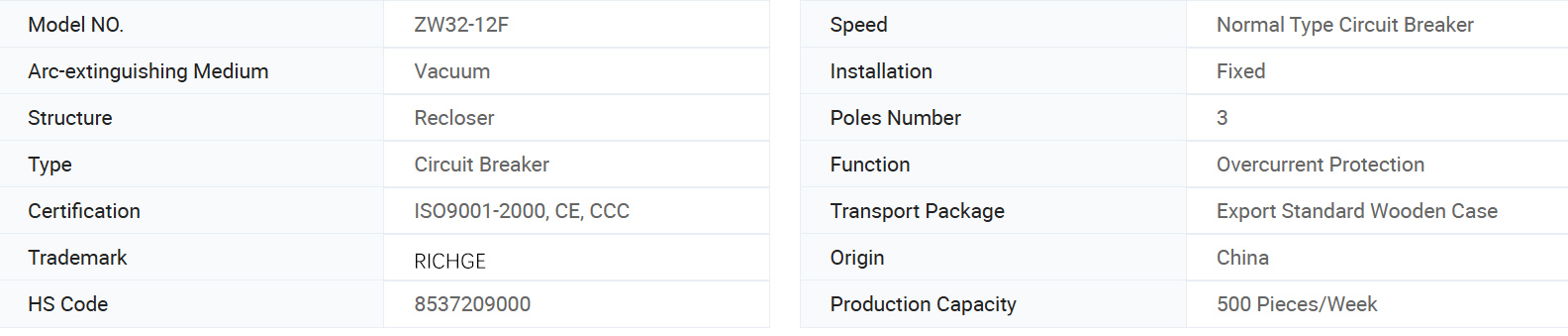

Pagrindinė informacija.

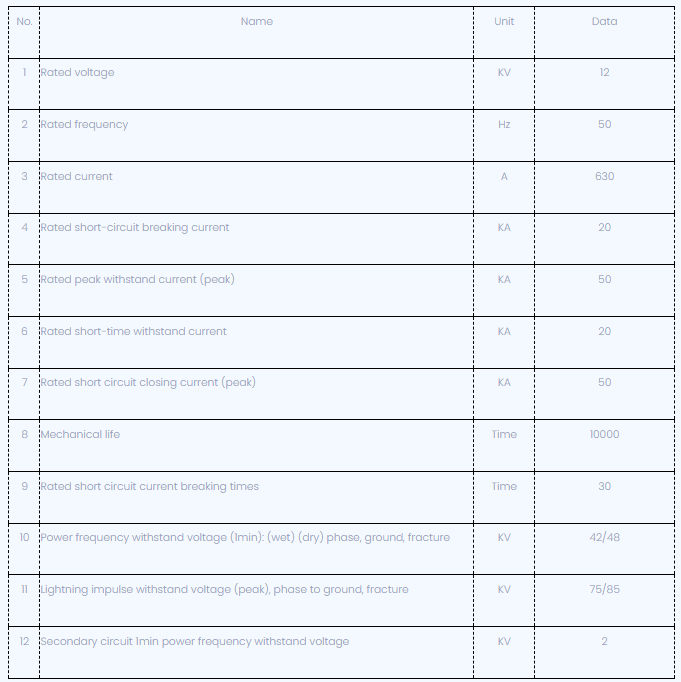

Techninis parametras

Matmenų brėžinys:

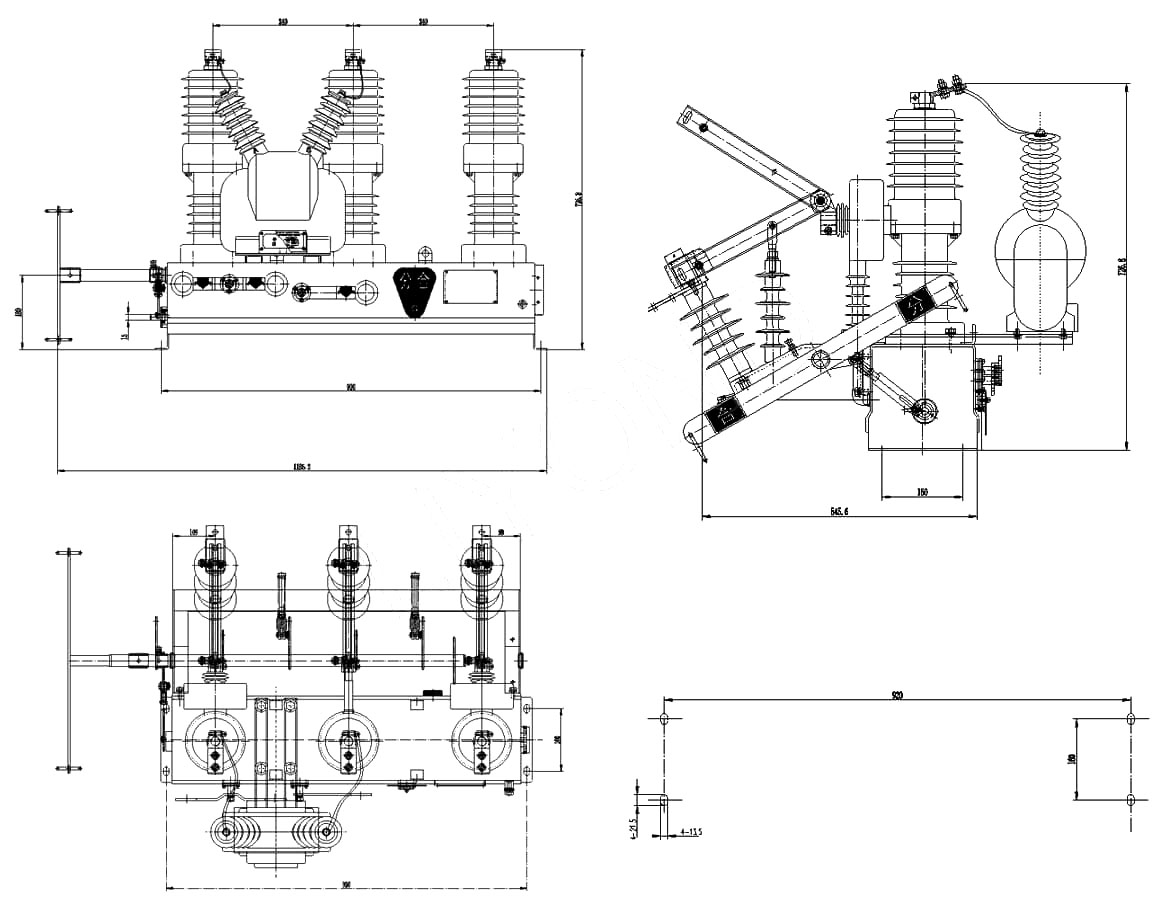

ZW32-12 matmenų nuoroda

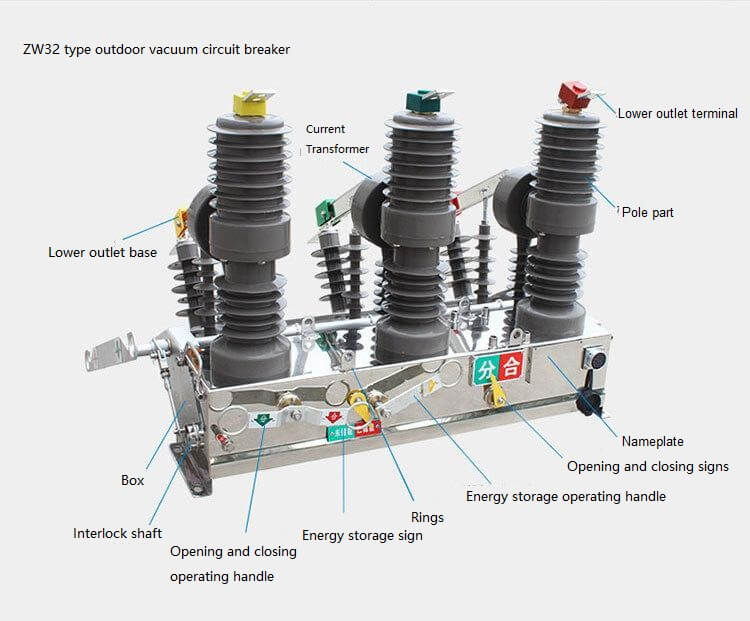

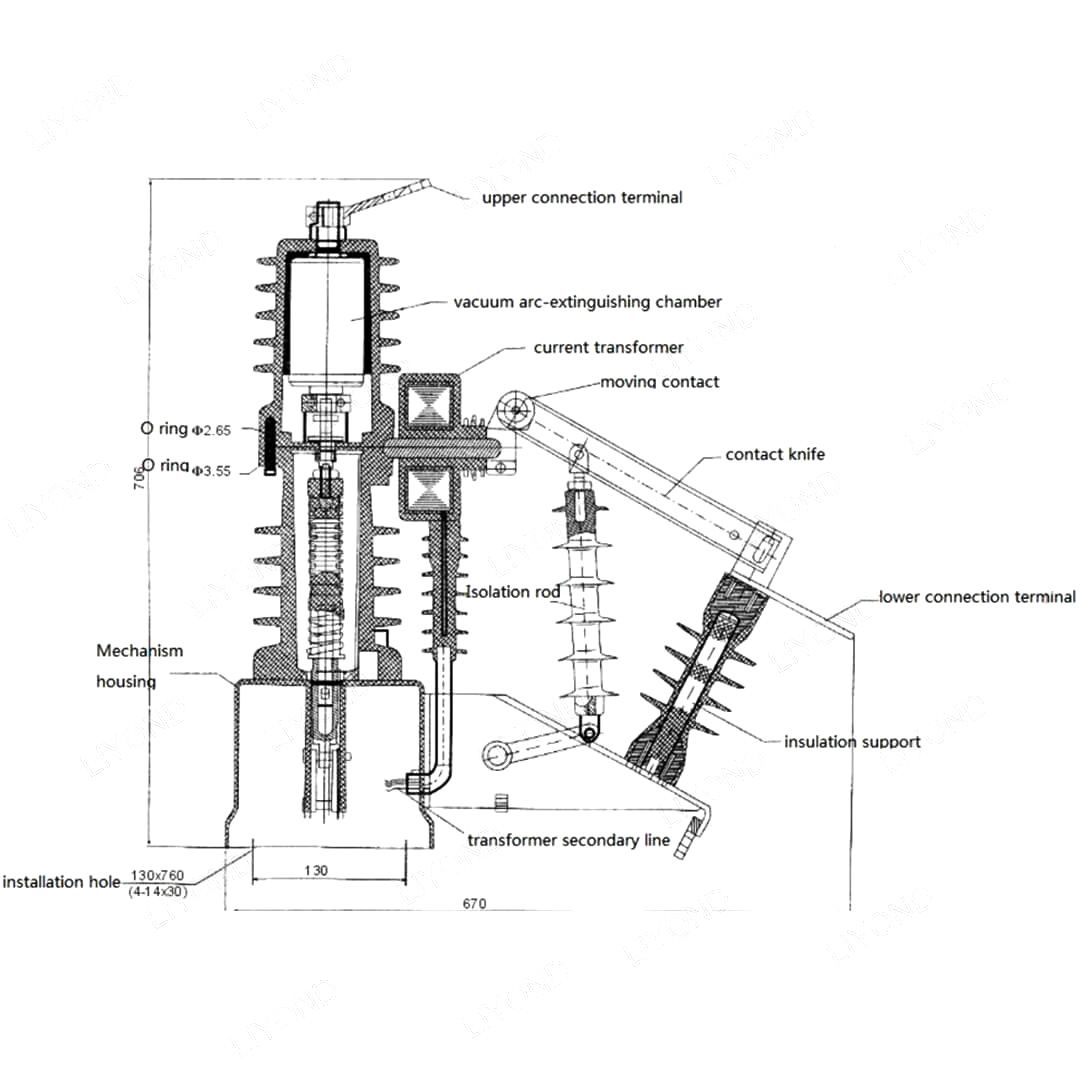

ZW32-12 struktūros nuoroda

ZW32 AUTOMENTO PRIEŽIŪROS STRUKTŪRA

Darbo sąlygos

1. Aplinkos oro temperatūra: -40 ℃ ~+40 ℃;

2. Aukštis: ne daugiau kaip 2000 m;

3. Aplinkinį orą galima užteršti dulkėmis, dūmais, ėsdinančiomis dujomis, garais ar druskos purškalu;

4. Vėjo greitis neviršija 34 m/s (lygus 700PA cilindriniam paviršiui);

5. Vibracijos ar žemės judesių iš skirstomųjų įrenginių ir valdymo įrangos galima nepaisyti;

6. Taršos lygis: ⅲ
