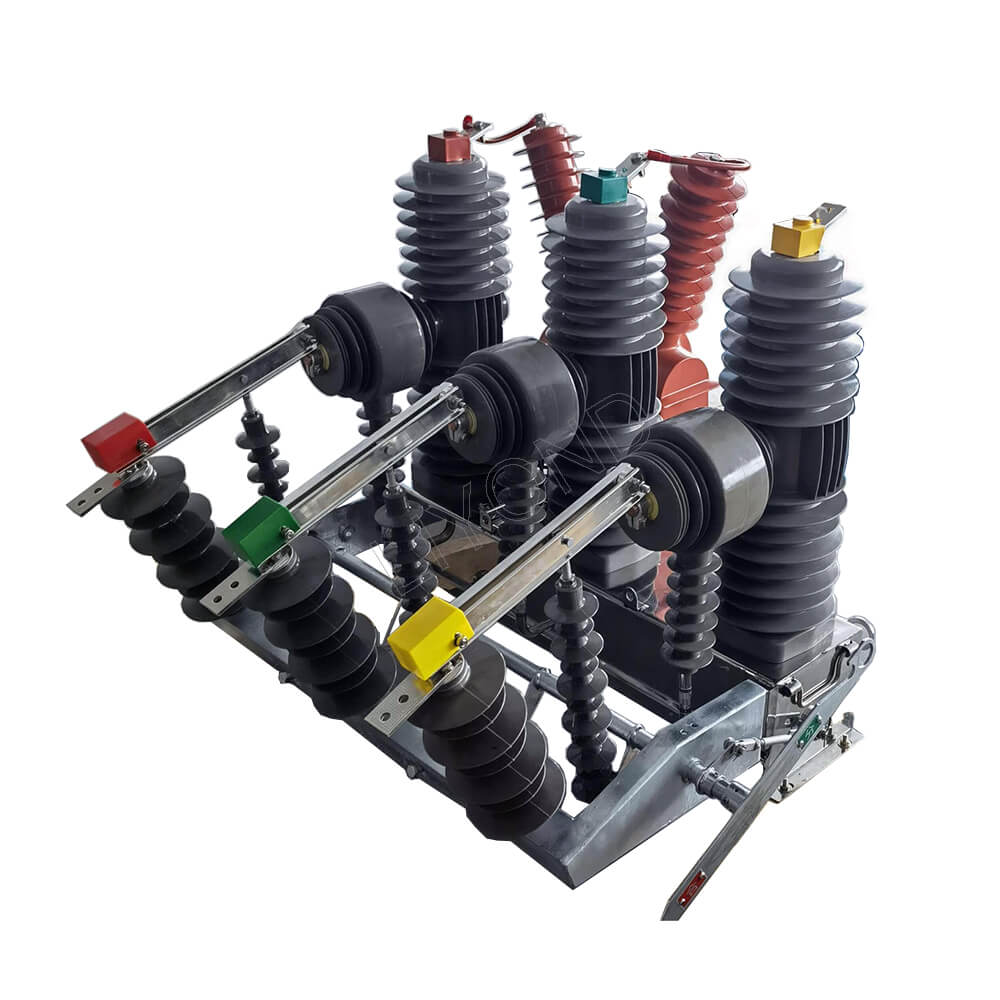

24 kV lauko aukštos įtampos intelektualus trijų fazių stulpas pritvirtintas vakuuminis grandinės pertraukiklis Auto Reclozeris

24 kV lauko aukštos įtampos intelektualus trijų fazių stulpas pritvirtintas vakuuminis grandinės pertraukiklis Auto Reclozeris

„ZW32-24“ serijos lauko aukštos įtampos vakuuminis pertraukiklis naudojamas AC 50Hz, vardinėje įtampoje 24 kV trifazės galios sistemoje, skirta uždaryti/sulaužyti apkrovos srovę, viršįtampį ir trumpojo jungimo srovę. „Breaker“ gali aprūpinti pakartotinį valdiklį, kad tapatumą sulaužytų dabartines charakteristikas, ir pasiekti kelis automatinį pakartojimą ar gedimų izoliaciją. Savarankiškai pateiktas PT kaip galios šaltinis, jis tampa intelektualia grandinės pertraukikliu, galinčiu valdiklį su įtampos ir srovės signa. Elektroninis PT teikia maitinimo šaltinį ir gali užbaigti trijų pakopų kompozicinę apsaugą nuo viršįtampio delsos.

Jis gali būti aprūpintas spyruokliniu veikimo mechanizmu, kuris turi pagrindines funkcijas, tokias kaip apkrovos srovės laužymas ir uždarymas, perkrovos srovė ir trumpoji grandinės srovė. Tai yra pagrindinis ZW32-24 serijos tipas. Grandinės pertraukiklį ir izoliacinį jungiklį galima sujungti taip, kad sudarytų „kombinuotą grandinės pertraukiklį“ (toliau, vadinamą „kombinuotu grandinės pertraukikliu“) su atskiru lūžiu. Izoliacinio jungiklio metu vartotojas gali pasirinkti naudoti silikono gumos izoliacinį apvalkalą, kuris pasižymi lietaus, sniego, smėlio ir anti-lošimo bei korozijos savybėmis, ir gali efektyviai išvengti izoliacinio jungiklio užšalimo ir oksidacijos.

Grandinės pertraukiklį galima paslėpti su žaibišku areštu, o „Lightning Arrester“ gali būti sumontuotas bet kurioje gaunamų ir išeinančių linijų pusėje pagal vartotojo reikalavimus;

Grandinės pertraukiklyje gali būti įrengtas indas srovės valdiklis, turintis funkciją išvengti srauto ir per didelio srauto lūžio: grandinės pertraukiklį galima aprūpinti 2–3 matavimo ar matavimo transformatoriais.

„Recloser“ valdiklį galima sukonfigūruoti kaip intelektualios grandinės pertraukiklio pakartotinio tipo tipo. Pagrindinio tipo ir pakartotinio valdiklio valdiklis yra tinkamas lengvai prieinamam maitinimo šaltiniui. PT tipo ir sutapimo valdiklis yra tinkami ne maitinimo šaltiniui. Intelektualus grandinės pertraukiklis yra tinkamas radiacijos tipo maitinimo šaltiniui ir žiedo tinklo maitinimo sistemos, kuri padės sistemai pašalinti trumpalaikius gedimus ir automatiškai atkurti maitinimo šaltinį, taip pat izoliuoti gedimus, kad būtų pasiektas paskirstymo tinklo automatizavimas

„ZW32-24“ lauko kintamosios srovės aukštos įtampos vakuuminės grandinės pertraukiklis (toliau-24 kV, 50Hz trifazio kintamosios srovės AC lauko energijos paskirstymo įranga. Jis daugiausia naudojamas atidaryti ir uždaryti apkrovos srovę, perkrovos srovę ir trumpą jungtį srovėje maitinimo sistemoje. Perkrovos srovės ir trumpojo jungimo srovė. Tinka pastotėms ir pramoninėms bei kasybos įmonėms paskirstymo sistemai apsaugos ir kontrolės tikslais, o tai labiau tinka kaimo tinklui ir dažnai eksploatavimo vieta.

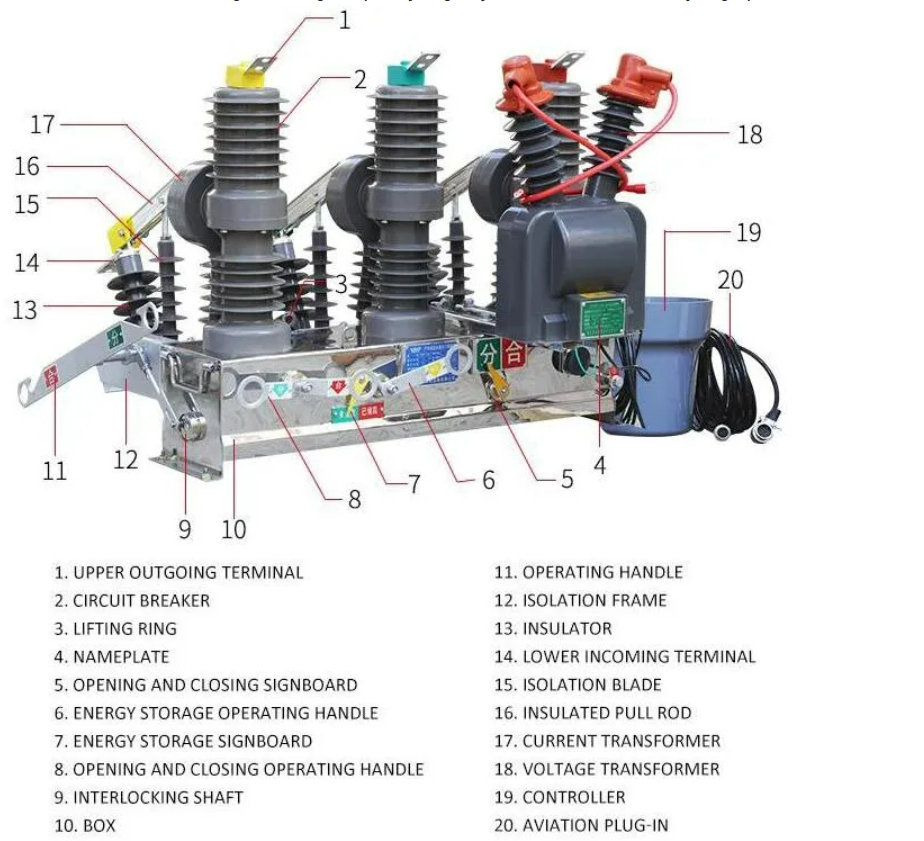

Produkto struktūros ypatybės

1. Korpusas pagamintas iš aukštos kokybės nerūdijančio plieno arba įprastos plieninės plokštės, kuri purškiama UV spinduliams atspariu laku po „Dacromet“ antilustro apdorojimo proceso. Produktas pasižymi puikia anti -trintis, prieš druskos rūku ir kitomis kovos su aplinka savybes.

2.

3. Veiklos mechanizmas yra pavasario veikimo mechanizmas, kuris gali būti rankinis arba elektrinis. Prireikus galima pridėti nuotolinio valdymo valdymo įtaisą ir įrenginį, kad būtų išvengta uždarymo į vidų srovę. Reikalinga išorinio maitinimo šaltinio galia yra ne didesnė kaip 70 W, o tai lengvai aprūpinta atsarginiu maitinimo šaltiniu. „Buffer“ įrenginys, turintis unikalų dizainą, pasižymi puikiu našumu, mažu atkovotu kamuoliu ir mažu triukšmu.

4. Lanko gesinimo kamera priima specialią nerūdijančio plieno litavimo technologiją be elektros, pasižyminčios aukšta suvirinimo kokybe, stabilumu ir patikimumu bei mažo oro nuotėkio greičiu. Gamybos procese naudojami speciali keramikos metalizacijos formulė ir pažengęs keramikos metalizacijos procesas, siekiant užtikrinti produkto oro sandarumą, o tempimo stiprumas yra 130MPa visiškas pirminis sandarinimas.

5. Dabartinis transformatorius yra pagamintas iš aukštos kokybės magnetinės laidžios medžiagos ir kompozicinės epoksidinės dervos ir silikono gumos izoliacijos. Jis turi didelės talpos pranašumus, didelį dinaminį šiluminį stabilumą, aukštą tikslumo lygį, be priežiūros ir didelį patikimumą.

Savybės

1. Grandinės pertraukiklis priima trifazę kolonos struktūrą, kuri pasižymi lūžio našumu, stabilumu ir patikimumu, nėra degimo ir sprogimo pavojaus, be priežiūros, mažas dydis, lengvas svoris ir ilgas tarnavimo laikas.

2. Grandinės pertraukiklis priima visiškai uždarą struktūrą, pasižyminčią geru sandarinimo efektyvumu, kuris padeda pagerinti drėgmę atsparią ir antikondensacijos veikimą, ir yra ypač tinkamas naudoti sunkiose šaltose ar drėgnose vietose.

3. Trijų fazių kolonos ir srovės transformatoriai yra izoliuoti importuotomis lauko epoksidinės dervos kietosiomis medžiagomis, kurių savybės yra aukštos ir žemos temperatūros atsparumo, ultravioletinių spindulių atsparumo ir atsparumo senėjimui.

4. Veiklos mechanizmas priima miniatiūrinį iššokantįjį veikimo mechanizmą, kurio energija yra mažai sunaudojama atidarymui ir uždarymui; Mechanizmo perdavimas naudoja tiesioginio perdavimo režimą, su mažiau atidarymo ir uždarymo dalimis bei dideliu patikimumu. Veiklos mechanizmas yra uždarytame mechanizmo dėžutėje, kuri išsprendžia mechanizmo korozijos problemą ir pagerina mechanizmo patikimumą.

5. Grandinės pertraukiklio atidarymo ir uždarymo operacijos gali būti vykdomos rankiniu būdu, elektra arba nuotoliniu būdu. Tai gali būti suderinta su valdikliu, kad būtų galima realizuoti energijos paskirstymo automatizavimą, taip pat gali būti derinamas su pakartotinio valdiklio valdikliu, kad būtų sudarytas pakartotinis elementas.

6. Grandinės pertraukiklį galima aprūpinti dviejų fazių arba trijų fazių CT, kad būtų galima automatiškai per didelę srovę sutramdyti ir intelektualią valdymą informacijos analizei. .

7. Grandinės pertraukiklį galima aprūpinti izoliaciniu jungikliu ir trifaziu jungtimi. Yra akivaizdus matomas lūžis, kai izoliacinis jungiklis yra OFF būsenoje, ir jis turi priešpriešinį blokavimą su grandinės pertraukiklio korpusu. Jis gali būti prijungtas prie viršįtampio arešto pašto izoliatoriaus, kad būtų lengva ir saugi.

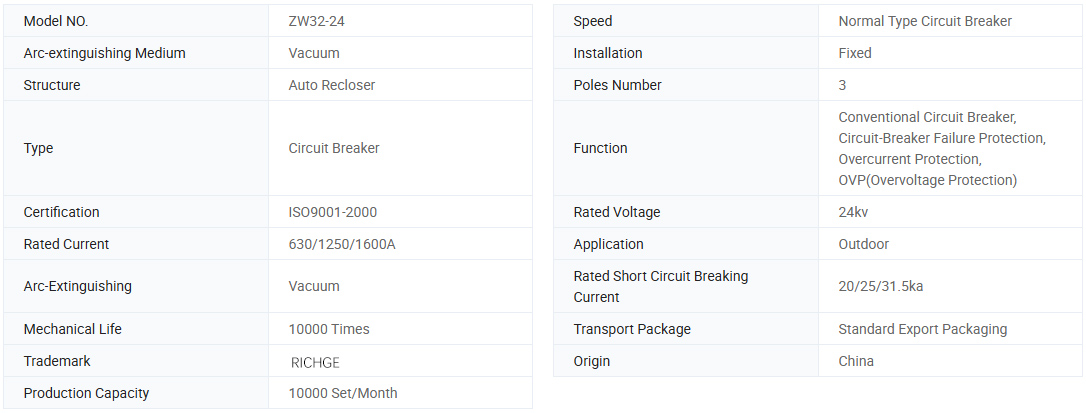

Pagrindinė informacija.

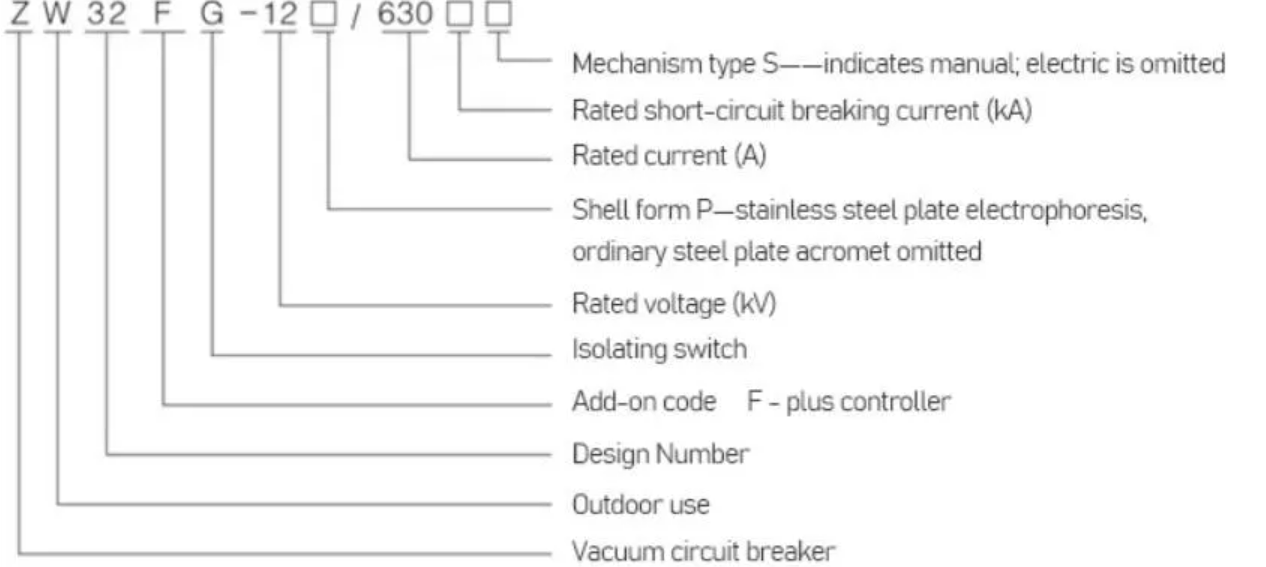

Modelio aprašymas

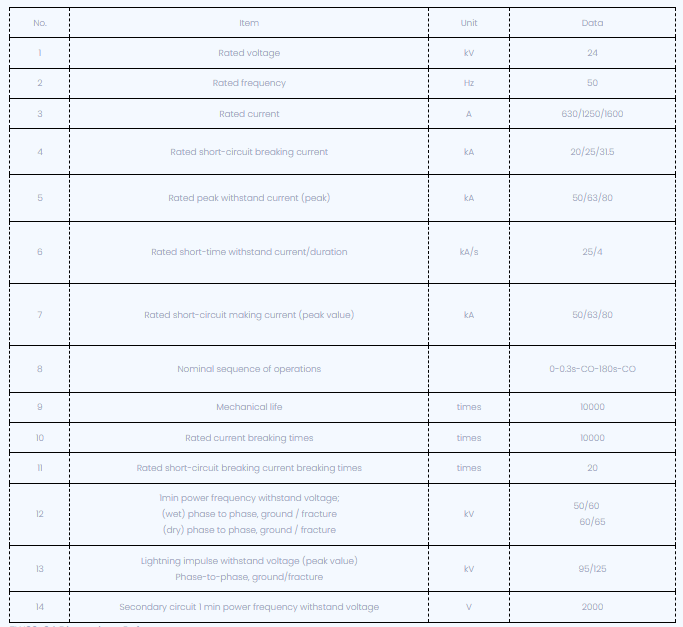

Techninis parametras

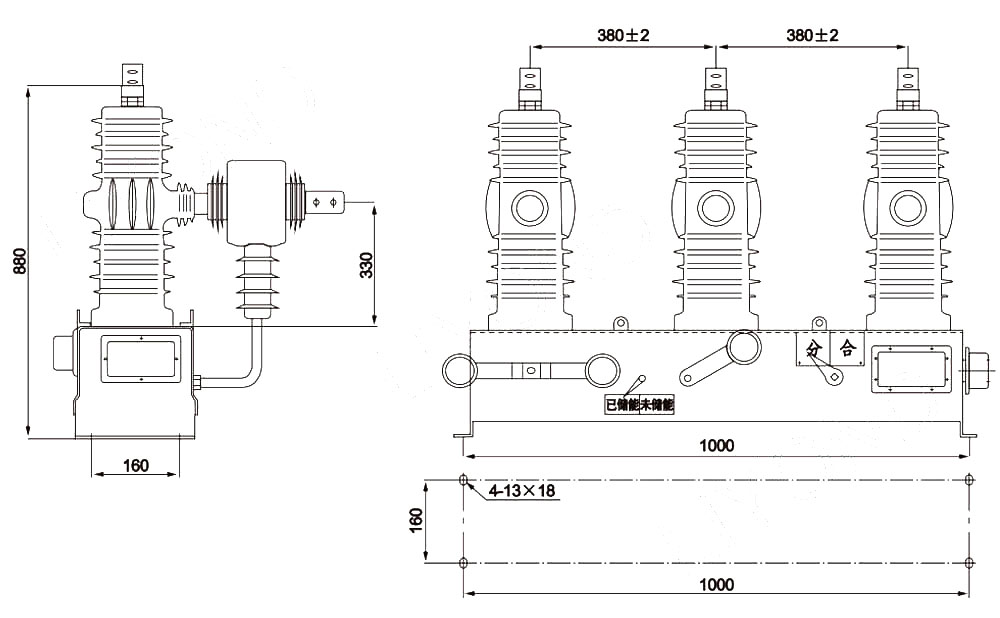

Kontūro matmenų brėžinys

ZW32-24 matmenų nuoroda

Užsakydami nurodykite produkto tipą, pavadinimą, kiekį, įvertintą srovę, įvertintą trumpojo jungimo lūžio srovę, dabartinio transformatoriaus dabartinį santykį, veikimo režimą ir veikimo įtampą ir kt.

Darbo sąlygos

1. 1000 m aukštis;

2. Aplinkos oro temperatūra yra 45 ° C ~+65 ° C; Dienos temperatūros skirtumas yra 25 ° C;

3. Vėjo greitis yra ne didesnis kaip 35 m/s;

4. Žemės drebėjimo intensyvumas neviršija 8 laipsnių;

5. Taršos lygis: IV lygis;

6. Montavimo vieta: nėra degus, sauso sprogimo pavojus, cheminės korozijos vieta.

DUK

1 klausimas: Ar esate gamintojas, ar prekybininkas?

A1: Mes esame pagrindinis profesionalus gamintojas.

2 klausimas: kiek laiko trunka jūsų pristatymo ciklas?

A2: Tai priklauso nuo jūsų produkto reikalavimų ir kiekio. Paprastai pristatymui reikalingos 5–10 darbo dienų

3 klausimas: kokia yra jūsų garantinio pardavimo paslauga?

A3: Mes galime atsakyti į vartotojų klausimus išspręsti jų problemas 24 valandas per parą ir nedelsdami teikti išsamią techninę paramą visiems mūsų produktams.

4 klausimas: Kaip išspręsti kokybės problemas?

A4: Pateikite išsamias kokybės problemų nuotraukas. Mūsų techninės ir kokybės tikrinimo skyriai juos išanalizuos. Mes pateiksime patenkinamą sprendimą per 2 dienas.

5 klausimas: ar priimate pritaikytas paslaugas?

A5: Mes teikiame OEM/ODM paslaugas ir galime atsispausdinti jūsų logotipą ant produktų. Mūsų profesionali techninė ir citatų komanda gali pateikti patenkinamus projektus pagal jūsų piešinius ir parametrus.
