2V serijos 2/2 krypčių žalvario skysčio solenoidinis vožtuvas | Tiesiogiai veikia ir pilotuoja

Gamintojas: SOLH by Richge Technology

1. Produkto apžvalga ir pagrindinė klasifikacija

     SOLH 2V serija yra profesionali2/2 krypčių skysčio solenoidinis vožtuvas skirtas universaliam oro, vandens ir alyvos skysčių valdymui. Jis skirstomas į du pagrindinius struktūrinius tipus:2V025 tiesioginio veikimo tipas ir2V130/2V250 diafragma pilotuojamas tipas. Naudojant aukštos kokybės žalvarinį vožtuvo korpusą su aukščiausios kokybės sandarinimo medžiagomis, serija pasižymi nulinio slėgio paleidimo parinktimi, dideliu srauto pajėgumu, greita reakcija ir plačiu suderinamumu su terpėmis. Jis naudojamas kaip pagrindinis bendrosios paskirties skysčių valdymo vožtuvas automatinėms vandens grandinėms, oro vamzdynams, vakuuminėms sistemoms ir tepimo įrangai.

2. Užpildykite modelio kodavimo taisykles

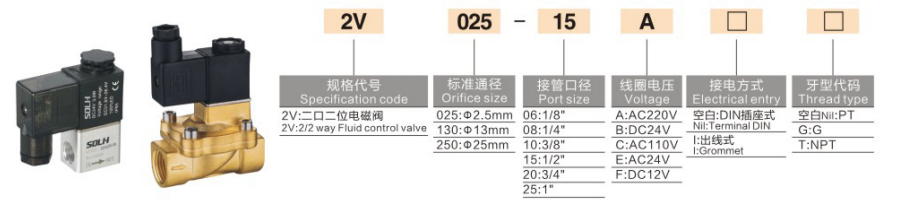

 1. Pilna kodavimo logika: 2V - angos dydis - sriegio prievadas - laidų tipas - įtampa

 2. Standartinių užsakymų pavyzdžiai

     • 2V025-08-DC24V: φ2,5 mm anga, G1/4 sriegis, standartinis DIN lizdas, DC 24V

     • 2V130-15W-AC220V: φ13 mm anga, G1/2 sriegis, laido išvestis, AC 220V

3. Du pagrindiniai struktūriniai tipai ir atrankos gairės

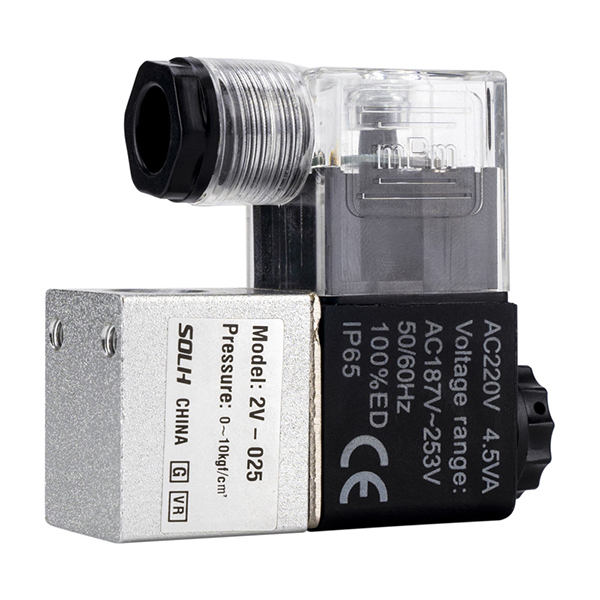

  3.1 2V025 Tiesioginio veikimo tipas | Nulinio slėgio paleidimas

    Pagrindinis privalumas: visiškai veikia esant 0 MPa nuliniam slėgiui

     • Darbo principas: Elektromagnetinė ritė tiesiogiai traukia geležinę šerdį, kad atidarytų vožtuvo angą, visiškai atidarant ir uždarant valdymą esant nuliniam slėgio skirtumui be vidutinio slėgio pagalbos.

     • Anga ir srautas: φ2,5 mm anga, CV reikšmė = 0,23

     • Uosto specifikacija: G1/8 (06), G1/4 (08)

     • Slėgio diapazonas: 0 ~ 1,0 MPa, palaiko nulinio slėgio paleidimą

     • Sandarinimo medžiaga: Standartinė VITON fluoro guma, puikiai atspari alyvai, vandeniui ir silpnai rūgštinei korozijai

     • Korpuso Medžiaga: Kompaktiškas didelio tikslumo žalvarinis vožtuvo korpusas

     • Taikomi scenarijai: Mažo srauto skysčio valdymas, nulinio / žemo slėgio paleidimo-sustabdymo funkcija, vakuumo grandinės jungiklis, miniatiūrinės vandens aušinimo ir purškimo sistemos

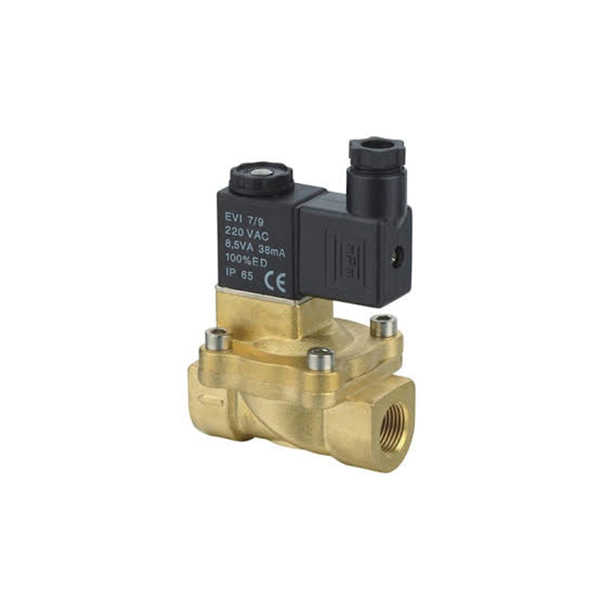

  3.2 2V130 / 2V250 Diafragma Pilot valdomas tipas | Diferencinio slėgio pradžia

    Pagrindinė ypatybė: didelis srautas, mažas energijos suvartojimas, reikalingas minimalus slėgio skirtumas

     • Darbo principas: Slėgio sumažinimas per valdymo angą leidžia vidutiniam slėgiui atidaryti vožtuvo atidarymo diafragmą.Minimalus paleidimo slėgio skirtumas: 0,05 MPa (0,5 baro), negali atsidaryti esant nuliniam slėgiui.

     • 2V130 specifikacija: φ13mm anga, CV=6,2; Prievadai: G3/8 (10), G1/2 (15)

     • 2V250 specifikacija: φ25mm anga, CV=13; Prievadai: G3/4 (20), G1 colių (25)

     • Slėgio diapazonas: 0,05 ~ 1,0 MPa

     • Sandarinimo medžiaga: NBR nitrilo kaučiukas, optimalus grynam vandeniui ir suspausto oro terpėms

     • Kūnas ir ritė: Sustorintas patvarus žalvarinis korpusas, suderintas su mažos galios didelio stabilumo ritė

     • Taikomi scenarijai: Didelio srauto vandens grandinės, oro kompresoriaus vandens paėmimas, katilo vandens tiekimas, pagrindinio dujų/skysčio vamzdyno įjungimo ir išjungimo valdymas

4. Vieningi bendrieji techniniai parametrai

5. 2V ir 2P serijų palyginimas | Apsaugos nuo klaidų pasirinkimo vadovas

Pasirinkimo formulė

     Nulinio slėgio įjungimo ir išjungimo poreikis → Pasirinkite 2V025 / 2P; Didelis srautas su vandens slėgiu → Pasirinkite 2V130 / 2V250; Siaura erdvė ir pigus biudžetas → Pasirinkite 2P plastikinį vožtuvą

6. Tipiniai taikymo scenarijai

  6.1 2V025 Taikymas

     • Vakuuminio generatoriaus oro šaltinio įjungimo-išjungimo valdymas

     • Miniatiūrinės įrangos aušinimo vandens kontūras

     • Automatinės purškimo ir mikro vandens tiekimo sistemos

     • Tiksli mažo srauto skysčių perjungimo įranga

  6.2 2V130 / 2V250 Taikymas

     • Aušintuvas ir pramoninė aušinimo vandens sistema

     • Oro kompresoriaus vandens įsiurbimo valdymas

     • Katilo automatinė vandens papildymo sistema

     • Centralizuotas oro tiekimo magistralinio vamzdyno jungiklis

     • Didelio srauto pramoninio vandens ir dujų cirkuliacijos kontrolė

7. Tinkami pagalbiniai priedai

     • Priekinio oro šaltinio apdorojimas: Derinkite AW serijos oro slėgio reguliavimo filtrą, kad stabilizuotumėte oro šaltinį ir filtro priemaišas

     • Vakuuminės grandinės suderinimas: Bendradarbiaukite su ZU serijos vakuumo generatoriumi, kad užtikrintumėte patikimą oro šaltinio atjungimą

     • Dujotiekio sujungimas: Suderinkite KQ2 greito sujungimo išorinio sriegio tiesias jungtis, kad būtų galima greitai ir nesandariai įrengti vamzdynus

Vieno sakinio santrauka

     SOLH 2V serijos 2/2 krypčių žalvariniai solenoidiniai vožtuvai apima nulinio slėgio tiesioginio veikimo ir didelio srauto pilotuojamus tipus, pasižyminčius universaliu vandens/oro/alyvos suderinamumu, greitu atsaku ir IP65 apsauga, teikiančiais ekonomiškus ir stabilius skysčio įjungimo sprendimus įvairioms pramonės automatizavimo sistemoms.
