3F / 3FM serijos 3/2 krypčių kojinis pedalo vožtuvas | Paprastai uždarytas tiesioginio veikimo pneumatinis kojinis vožtuvas

Gamintojas: SOLH by Richge Technology | Visiškai suderinamas AirTAC 3F / 3FM kojinio vožtuvo pakeitimas

1. Produkto apžvalga

     SOLH 3F ir 3FM serijos yra3/2 krypčių tiesioginio veikimo normaliai uždaromi pneumatiniai kojinio pedalo vožtuvai, visiškai suderinamas ir keičiamas su originaliais AirTAC 3F210 ir 3FM210 modeliais. 3F210 turi tvirtą slėginio aliuminio korpusą, o 3FM210 turi lengvą mini plastikinę konstrukciją. Abi serijos turi įmontuotą išmetimo konstrukciją su standartine P/A/R oro angos logika. Naudojami kaip laisvų rankų įranga pneumatiniai perjungimo įtaisai, jie plačiai naudojami vieno veikimo cilindro valdymui, vakuumo nutraukimui, rankiniam oro srauto įjungimui ir išjungimui, štampavimui ir tvirtinimo tvirtinimo valdymui.

  1.1 Pagrindinė oro uosto logika ir veikimo principas

     • Oro uosto apibrėžimas: P (oro įleidimo anga), A (darbo išleidimo anga), R (įmontuota išmetimo anga)

     • Paprastai uždara būsena (atleistas pedalas): P įėjimo anga uždaryta, prievadas susisiekia su R išmetimo anga, kad iš karto išleistų likutinį cilindro slėgį

     • Darbinė būsena (paspaustas pedalas): P-A grandinė atsidaro oro tiekimui, R išmetimo anga uždaroma, kad būtų palaikomas slėgis

     • Užrakinimo funkcija (L priesaga): Įrengta užrakinimo skirtuko struktūra. Paspauskite vieną kartą, kad užfiksuotumėte pedalą nuolatiniam oro tiekimui; paspauskite dar kartą, kad atrakintumėte ir iš naujo nustatytumėte slėgio sumažinimą

     • Standartinė funkcija: Ne L modeliai yra momentinio savaiminio atstatymo tipo, automatiškai išjungia orą ir atleidžia slėgį atleidus koją

2. Modelio kodavimo taisyklės ir apibrėžimas

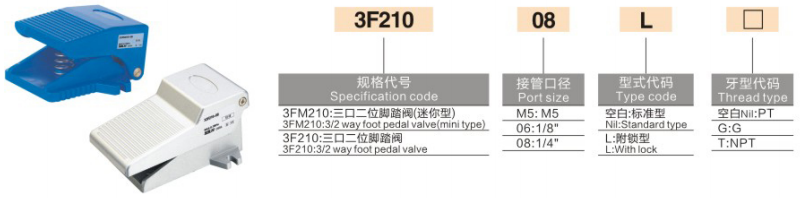

     Kodavimo logika: 3(F/FM)210 – [prievado dydis] [L užrakinimas] – [sriegio tipas]

  2.1 serijos būsto apibrėžimas

     • 3F210: Standartinis didelio našumo aliuminio lydinio korpusas, 3/2 krypčių kojinis vožtuvas

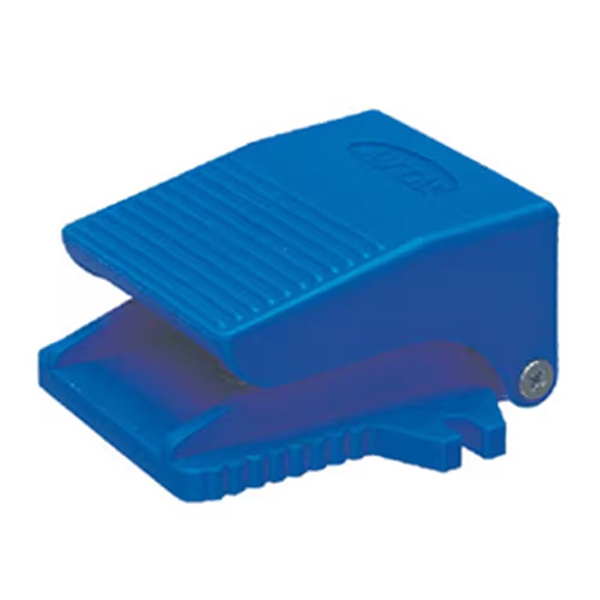

     • 3FM210: Mini lengvas plastikinis kojinis vožtuvas, kompaktiškas dydis, skirtas montuoti siauroje erdvėje

  2.2 Prievado dydžio specifikacija

     • M5: M5 × 0,8 smulkaus sriegio (išskirtinai 3FM mini modeliui, mikropilotiniam oro valdymui)

     • 06: G1/8 (PT1/8) standartinis sriegis

     • 08: G1/4 (PT1/4) pagrindinė universali pramoninių įrankių specifikacija

  2.3 Funkcija ir gijos priesaga

     • L Priesaga: Su savaime užsifiksuojančia konstrukcija ilgalaikiam slėgio išlaikymui

     • Ne L: Momentinis savaiminio atstatymo tipas, automatinis slėgio sumažinimas atleidus pedalą

     • Siūlo tipas: Blank=PT kūginis sriegis; G = britų standartinis lygiagretus sriegis; T = NPT amerikietiškas kūginis sriegis

     Modelio pavyzdys: 3F210-08L | G1/4 prievado aliuminio lydinio kojinis vožtuvas su savaiminio užsifiksavimo funkcija; 3FM210-M5 | M5 sriegio mini plastikinis mikro kojinis vožtuvas

  2.4 Visos serijos specifikacijų palyginimo lentelė

3. Pagrindiniai techniniai parametrai

4. Pasirinkimo skirtumas: 3F aliuminio serija vs 3FM mini plastikinė serija

5. Funkcinis skirtumas: savaiminis nustatymas iš naujo ir savaiminis užrakinimas

     • Ne L momentinio savaiminio atstatymo tipas: pedalas automatiškai atšoka atleidus koją, nutraukdamas oro tiekimą ir išleidžiant slėgį iš prievado A. Tai yra labiausiai paplitęs bėgiojimo ir su pertrūkiais valdymo scenarijus.

     • L priesagos savaime užsifiksuojančio tipo: Paspauskite vieną kartą, kad užfiksuotumėte pedalą nuolatiniam oro tiekimui ir slėgio išlaikymui; paspauskite dar kartą, kad atrakintumėte ir atleistumėte likusį slėgį. Specialiai sukurtas ilgalaikėms pneumatinėms grandinėms, palaikančioms slėgį.

6. Pakeitimas ir tipinės programos

  6.1 Suderinamas pakeitimas

     SOLH 3F/3FM serija visiškai pakeičia originalias AirTAC 3F210/3FM210 serijas ir buitinius Xinchang/SOLIH lygiaverčius modelius ir gali tiesiogiai atnaujinti ir pakeisti senus FV320 kojinius pedalo vožtuvus, turinčius puikų matmenų ir funkcinį suderinamumą.

 6.2 Tipiniai taikymo scenarijai

     • Vieno veikimo cilindrinis kojos valdiklis: Oro šaltinis → 3F kojinis vožtuvas → vieno veikimo cilindras; Atleidus pedalą cilindras automatiškai grįžta atgal ir atleidžia slėgį, užtikrindamas saugų veikimą su pertrūkiais.

     • Vakuuminis siurbtukas Slėgio mažinimas: Oro tiekimo žingsnis, kad būtų nutrauktas vakuumas; atleiskite pedalą, kad pašalintumėte orą, ir pašalinkite siurbtuko laikymo jėgą, kad ruošinys būtų greitai atlaisvintas.

     • Pramoninio apdorojimo kontrolė: Rankinis kojinis perjungimas mažoms štampavimo mašinoms, šlifuokliams ir pneumatinėms tvirtinimo sistemoms, atlaisvinantis rankas efektyviam darbui.

Vieno sakinio santrauka

     SOLH 3F/3FM serijos 3/2 krypčių normaliai uždaromi kojinio pedalo vožtuvai apima tvirtus aliuminio savaime atsistatančius / savaime užsifiksuojančius modelius ir mini lengvo plastiko modelius. Pasižymi IP54 atsparumu dulkėms ir purslams, veikimu be tepalų ir visišku AirTAC suderinamumu, tai standartiniai laisvų rankų įrangos pneumatiniai perjungimo vožtuvai, skirti cilindrų valdymui, vakuuminiam laužymui ir pramoninių įrankių darbui.
