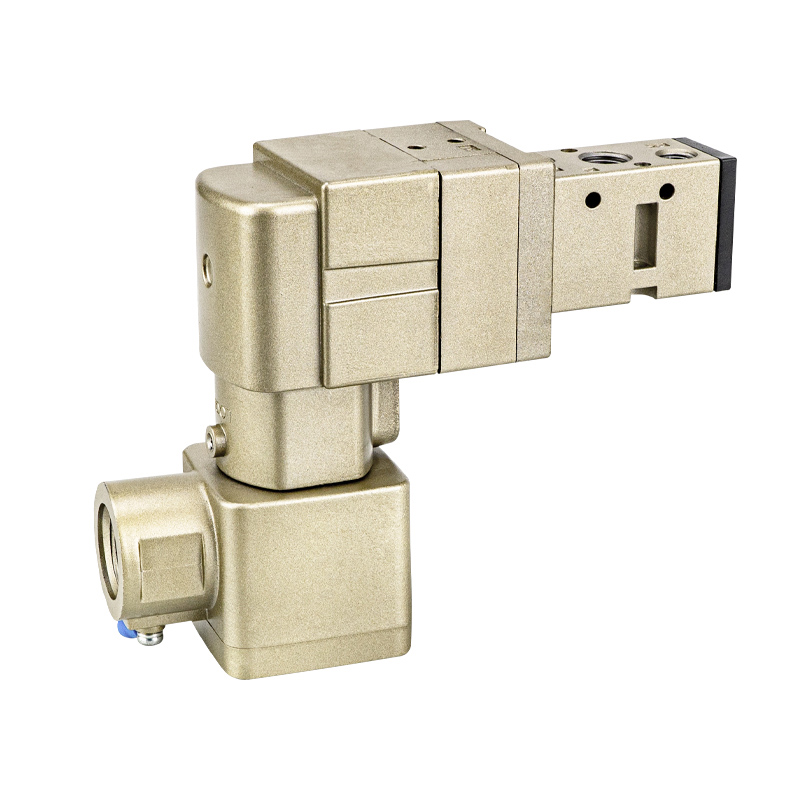

50-VFE / 50-VPE serijos pilotiniai sprogimui atsparūs solenoidiniai vožtuvai

Prekinis ženklas:SOLH pagal Richge Technology

 I. Produkto apžvalga

     SOLH 50 serija yra ugniai atsparus bandomasis sprogimui atsparus solenoidinis vožtuvas, padalytas į du pagrindinius modelius:

     --50-VFE: 5/2 krypčių ugniai atsparus solenoidinis vožtuvas

     --50-VPE: 3/2 krypčių ugniai atsparus solenoidinis vožtuvas

     Visa serija yra sertifikuota Ex d Ⅱ BT4 atsparumo ugniai sertifikatu, privalomu Kinijos Ex-CCC atsparumo sprogimui sertifikatu ir tarptautiniu TIIS atsparumu sprogimui patvirtinimu, su IPX6 atsparumu vandeniui ir dulkėms. Jis tinka 1 ir 2 zonų degių ir sprogių dujų aplinkai, įskaitant dangą, ličio bateriją, chemikalus, rašalą, dulkių pakuotę ir alyvą bei dujas palaikančią įrangą.

     Visos ritės turi vienodą 3,5 W energijos suvartojimą, dizainą be tepimo ir palaiko dvi montavimo formas: atskirą srieginį montavimą ir kelių stočių kolektoriaus vožtuvo salelę.

Pagrindinis dviejų modelių skirtumas

     --50-VFE: skirta dvikrypčiai dvigubo veikimo cilindrų pavarai

     --50-VPE: Suderinamas su vakuuminio neigiamo slėgio ir vieno veikimo cilindrų grandinėmis

     Sprogimui atsparus korpusas ir ritės yra visiškai pakeičiami tarp dviejų modelių, o vožtuvų oro kanalai ir kolektoriaus pagrindai yra visiškai nekeičiami.

2. Universalios atsparios sprogimui standartinės specifikacijos (taikomos abiem modeliams)

2.1: Saugos nuo sprogimo parametrai

     -- Sprogimo ženklas: Ex d Ⅱ BT4 Gb (Maksimali paviršiaus temperatūra T4: 135 ℃); pasirenkamos žemos temperatūros T5 / T6 versijos

     -- Apsaugos klasė: IPX6, atsparus vandens srovei, stabilus drėgnoje ir dulkėtoje dirbtuvių aplinkoje

     - Sertifikatai: Kinijai privalomas Ex-CCC, Japonijos TIIS, IEC tarptautinis sprogimui atsparus standartas, RoHS aplinkosaugos atitiktis

     --Pavojingos zonos: Dujų sprogimo 1 zona, 2 zona; suderinamas su etilenu, propilenu, dažų tirpikliu ir degių dulkių darbo aplinka

     -- Laidų parinktys: T tipo metalinė liepsnai atspari kabelių riebokšlė, L tipo liepsnai atspari lizdų laidų dėžutės, kad būtų išvengta elektros kibirkšties nuotėkio

     --Ritės įtampos: DC24V / DC12V, AC220V / AC110V; pastovi 3,5 W ritės galia, maža šilumos gamyba, užtikrinanti sprogimo saugumą

2.2 Bendrieji mechaniniai parametrai

     --Darbo terpė: sausas švarus suslėgtas oras, inertinės dujos; vakuuminis veikimas galimas tik 50-VPE

     --Tepimas: be tepalo, suderintas su AFC be alyvos oro deriniu; AC/BC alyvos dulksnos trigubos mašinos vakuuminėse grandinėse draudžiamos

     – Rankinis nepaisymas: stumiamojo tipo rankinis kaištis, užrakinamas / neužrakinamas, pasirenkamas grandinės testavimui, kai maitinimas išjungtas

     -- Montavimas: vožtuvą galima montuoti bet kokiu kampu be gravitacijos apribojimų

     --Maksimalus perjungimo dažnis: 1Hz ciklas; Reakcijos laikas ≤45ms (išbandyta esant 0,5MPa standartiniam oro tiekimui)

     --Darbo temperatūra: T4 versija: -10℃ ~ +50℃; T6 versija žemai temperatūrai: -10 ℃ ~ +40 ℃ (vidinis apledėjimas neleidžiamas)

3.  50-VFE serijos 5 prievadų sprogimui atsparus solenoidinis vožtuvas (50-VFE3000 / 5000 serija)

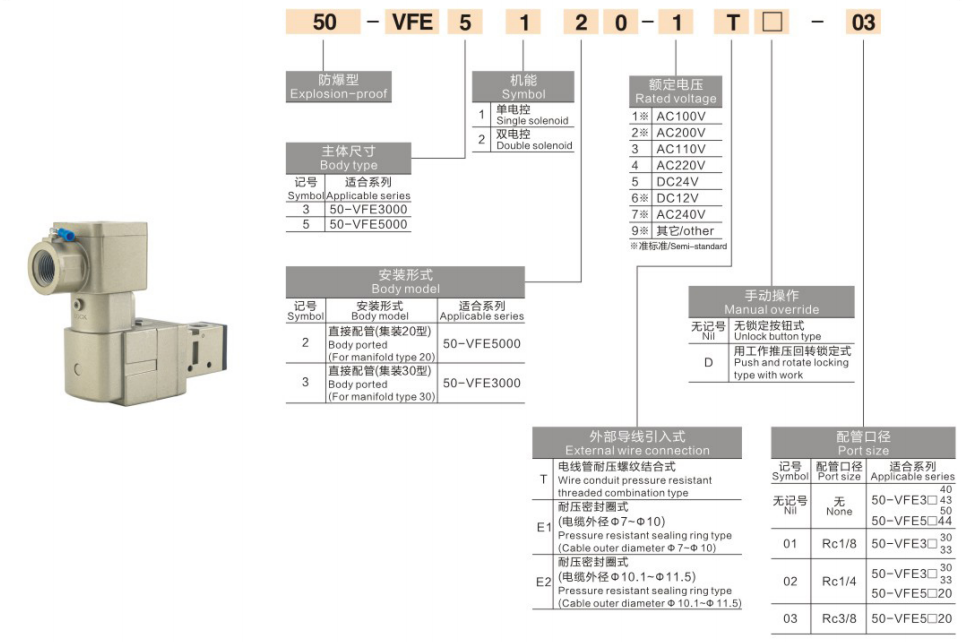

3.1 Modelio kodo apibrėžimas (pavyzdys: 50-VFE51201T)

     --50: Ugniai atsparios serijos kodas

     --VFE: 5/2 krypčių elastinio sandariklio pilotinis ritės vožtuvas

     --5: 5000 didelio srauto specifikacija

     --1: vienos solenoidinės spyruoklės grąžinimas

     --2: Tiesioginis tvirtinimas su sriegiu

     --0: standartinė konfigūracija

     --1: G1/4 prievado sriegis

     --T: metalinė liepsnai atspari kabelių įvorė

Modelio subspecifikacijos

     --50-VFE3000:Kompaktiškas mažo srauto, efektyvus pjūvio plotas 18mm², Cv=1.0, G1/8 prievadas

     --50-VFE5000:Pagrindinis standartinis srautas, efektyvus pjūvio plotas 45 mm², Cv = 2,5, G1/4 pagrindinės srovės prievadas

3.2 Struktūra ir oro grandinės logika (5/2 krypčių)

    --Prievado apibrėžimas:P tiekimo įėjimas, A išėjimas, B išėjimas, R1/R2 dvi nepriklausomos išmetimo angos; pagrindinis vožtuvas + valdymo vožtuvas centralizuotas išmetimas, nereikia atskiro pilotinio išmetimo vamzdyno, kad būtų supaprastintas laidų išdėstymas

     --Ritės struktūra:Pilot ritės elastinis sandariklis; Mažiausias 0,15 MPa slėgio skirtumas, reikalingas ritei sukti, negali persijungti esant vakuuminiam neigiamam slėgiui

Funkciniai režimai

    --Dainuokle solenoid (priesaga 1):Įjungta → P→A, B→R2; maitinimo išjungimo spyruoklės atstatymas → P→B, A→R1, vienos krypties cilindro atstatymas

    --Dvigubas solenoidas (2 priesaga):Užfiksavimo atminties funkcija, išlaiko vožtuvo padėtį po elektros tiekimo nutraukimo, idealiai tinka ilgalaikiam slėgio palaikymo suspaudimo stotims

3.3 Atitinkami montavimo priedai

     --Srieginis montavimas:Tiesioginė G1/8, G1/4 srieginė jungtis, suderinama su KQ2 įspaudžiamomis jungtimis ir PU/PA pneumatiniais vamzdeliais

     --Kolektoriaus vožtuvo sala:Speciali 5 jungčių kolektoriaus bazė 50-VV5FE3 (3000 serijai) / 50-VV5FE5 (5000 serijai), palaiko iki 10 stočių centralizuotą oro tiekimą; kolektoriaus oro kanalai tinka tik VFE vožtuvams, mišrus montavimas su VPE 3 angų vožtuvais draudžiamas

3.4 Tipiniai pritaikymai (tik dvigubo veikimo cilindrų grandinėms)

     -- Dvigubo veikimo pernešimo, kamščio, štampavimo suspaudimo cilindrai ant sprogimui atsparių gamybos linijų

     --NAMUR pneumatinis rutulinis vožtuvas / drugelio vožtuvo pavaros valdiklis, skirtas cheminių vamzdynų perjungimui

     - Centralizuota vožtuvų salelės automatika, skirta dengimo ir ličio baterijų dulkių dirbtuvėms

     -- Visos sprogimui atsparios pneumatinės sistemos, kurioms reikalingas dvikryptis cilindro ištiesimas ir įtraukimas

3.5 Pastaba dėl apribojimo

     Vakuuminės grandinės yra griežtai draudžiamos. Be pakankamo slėgio skirtumo esant neigiamam slėgiui, ritė negali pasislinkti, o tai gali sukelti siurbimo taurės praradimą ir cilindro gedimą. Suderinamas tik su standartiniu 0,2–0,9 MPa teigiamu oro tiekimu.

4. 50-VPE serijos 3 prievadų sprogimui atsparus solenoidinis vožtuvas (50-VPE500 / 700 serija)

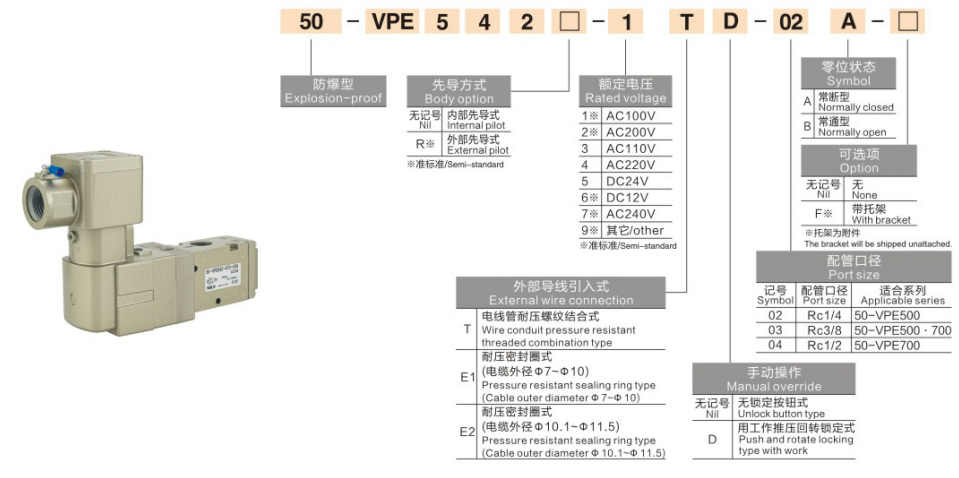

4.1 Modelio kodo apibrėžimas (pavyzdys: 50-VPE54201T)

     --50: Ugniai atsparios serijos kodas

     --VPE: 3/2 krypčių elastinio sandariklio pilotinis vožtuvas

     --542: VP500 specifikacija, sriegiuotas normaliai uždarytas NC

     --0: standartinė konfigūracija

     --1: G1/4 prievado sriegis

     --T: metalinė liepsnai atspari kabelių įvorė

Modelio subspecifikacijos

     --50-VPE500: standartinis srautas, efektyvus pjūvio plotas 41,4 mm², Cv = 2,3, skirtas įprastiniam vakuuminiam apdorojimui

     --50-VPE700: didelio srauto, efektyvus pjūvio plotas 72 mm², Cv = 4,0, skirtas didelių lakštų ir kelių skylių kartono dėžėms gabenti vakuumu

4.2 Struktūra ir oro grandinės logika (3/2 normaliai uždarytas NC, NE konvertuojamas)

     - Prievado apibrėžimas: P tiekimo įėjimas, A išėjimas, R vienas išmetimas; nepriklausomas pilotinis išmetimo anga PE. Didelio dulkių sprogimui atspariose zonose išoriniai vamzdžiai gali nukreipti išmetamąsias dujas į saugias zonas

     -- Ritės struktūra: bandomasis kieto sandarinimo vožtuvo tipas, nulinio slėgio skirtumo paleidimas, stabilus veikimas esant pilnam vakuumui iki -101,2 kPa, specialus ugniai atsparus vožtuvas vakuuminėms grandinėms

NC darbo logika (funkcija neperjungiama)

     -- Įjungtas maitinimas: P prijungtas prie A oro tiekimui, R uždarytas; Vakuuminis generatorius sukuria neigiamą slėgį, vieno veikimo cilindras tęsiasi

     -- Maitinimas išjungtas: P išjungtas, A automatiškai prijungtas prie R slėgio mažinimui; siurbtukas akimirksniu nutrūksta vakuume, vieno veikimo cilindro spyruoklė automatiškai įsitraukia. Ruošiniai paleidžiami, kai sprogimui atspari įranga išsijungia, kad būtų pagerinta darbo sauga

4.3 Atitinkami montavimo priedai

     --Tiesioginis srieginis montavimas: M5, G1/8, G1/4 sriegių prievadai, montuojami tiesiai prieš vakuumo generatorius

     - Speciali vakuuminio kolektoriaus sala: 3 jungčių išskirtinė bazė 50-VV3PE su atskirais oro kanalais, negali būti sumaišyta su 5 jungčių VFE vožtuvais

4.4 Pagrindiniai pranašumai (tik reikalavimus atitinkantis ugniai atsparus vožtuvas, skirtas vakuuminėms sprogimui atsparioms grandinėms)

     - Nulinio diferencinio slėgio paleidimas, suderinamas tiek su vakuuminiu neigiamu slėgiu, tiek su standartinėmis teigiamo slėgio darbo sąlygomis

     - Automatinis slėgio mažinimas praradus galią; ruošiniai paleidžiami, kai sprogimui atspari įranga sustoja, kad būtų išvengta suspaudimo arba kritimo pavojaus

     - Itin mažo nuotėkio tarpiklis, nesusilpnėja siurbimas ilgalaikės vakuuminės adsorbcijos metu

4.5 Tipinės programos

     -- Sprogimui atsparus vakuuminis tvarkymas: ZU/ZB vakuumo generatorius + ZPT buferinis siurbtukas ličio akumuliatoriui, dangai ir maisto sprogimui atsparios medžiagos paėmimui

     - Vieno veikimo spyruokliniai grąžinimo cilindrai, skirti pakelti, užspausti ir išstumti paprastus įrankius

     -- Plėvelės, kartono ir stiklo lakštų pernešimas neigiamo slėgio adsorbcijos būdu degių ir sprogių medžiagų dirbtuvėse

     -- Atšakos oro tiekimo išjungimo ir priežiūros slėgio mažinimo grandinės, skirtos sprogimui atspariai įrangai

5. Palyginimo lentelė: 50-VFE VS 50-VPE

6. Standartinis sprogimui atsparus pilnas pneumatinės grandinės suderinimas

     --Grandinė1: Sprogimui atsparus vakuuminis valdymas (50-VPE54201T):  Be alyvos sprogimui atsparus oro derinys AFC2000 → 50-VPE54201T → PU6 vamzdeliai → ZU tiesus vakuumo generatorius + ZPT buferinis siurbtukas

    --2 grandinė: sprogimui atsparus dvigubas cilindras (50-VFE51201T):  Sprogimui atsparus trigubas oro blokas AC2000 → 50-VFE51201T 5 angų vožtuvo sala → PU8 vamzdelis → SC/SDA dvigubo veikimo sprogimui atsparus cilindras

    --3 grandinė: atsparus sprogimui viengubo veikimo suspaudimo strypas:  Sprogimui atsparus slėgio reguliatorius AR → 50-VPE500 → PU4 mikro vamzdeliai → MAL mini vieno veikimo cilindras

7. Pasirinkimo ir sprogimui atsparaus saugumo eksploatavimo specifikacijos

    --Vakuuminės grandinės turi naudoti tik 50-VPE:  50-VFE ritės struktūra negali pasislinkti be slėgio skirtumo; Naudojant jį vakuuminėse grandinėse gali visiškai sugesti ir ruošinio nukristi saugos rizika. AC/BC triviečiai agregatai su alyvos rūko generatoriais yra griežtai draudžiami vakuuminėse sistemose, nes alyvos užterštumas užblokuos VPE vožtuvą ir sukels nuotėkį.

    --Dvigubo veikimo cilindrai turi turėti 50 VFE 5 angų vožtuvą:  3 jungčių VPE užtikrina tik vieną oro tiekimą ir negali realizuoti cilindro išplėtimo ir atitraukimo dvikrypčio judėjimo; jis negali pakeisti 5 angų vožtuvų.

     --Draudžiama mišriai montuoti kolektoriaus pagrindus:  5 jungčių VFE bazė ir 3 jungčių VPE bazė turi nepriklausomas oro kanalų angas. Kryžminis montavimas sukels visą grandinės oro nuotėkį ir įrangos gedimą.

    --Maprivalomos sprogimui atsparios laidų taisyklės:  Su sandariai uždarytais kabeliais turi būti naudojamos originalios gamyklinės T tipo metalinės ugniai atsparios kabelių riebokšliai; nėra atvirų metalinių kontaktų laidų dėžėse. Draudžiama be leidimo pakeisti įprastais plastikiniais lizdais. Jei bandomajam PE išmetimo prievadui reikia išorinio drenažo, vamzdynai turi nuvesti išmetamąsias dujas į skirtas sprogimui saugias zonas, kad būtų išvengta degiųjų dujų kaupimosi.

    --Oro tiekimo priekinio filtravimo reikalavimas:  AF/AFC oro filtras (5 μm tikslumo) turi būti sumontuotas prieš sprogimui atsparius vožtuvus. Dulkės ir vandens garai, patekę į vožtuvo korpusą, užstrigs ritėje, o tai gali sukelti degimo ir sprogimo pavojų sprogimui atspariomis darbo sąlygomis.

     --Priežiūros ir kapitalinio remonto taisyklės:  Prieš išmontuodami techninei priežiūrai, uždarykite HSV rankinį gaubtinio vožtuvo vožtuvą ir išmetimo likutinį vamzdyno slėgį. Draudžiama išardyti sprogimui atsparų korpusą esant įtampai arba esant slėgiui; pažeisti ugniai atsparūs paviršiai panaikins visus atsparumo sprogimui sertifikatus.

8. Pramoninio pritaikymo sritys

     Ličio baterijų sprogimui atsparios dangos ir surinkimo linijos, dažų purškimo automatika, cheminių vamzdynų vožtuvų automatinis valdymas, rašalo spausdinimo dulkių dirbtuvės, maisto sprogimui atsparių pakuočių gamybos linijos, alyvą ir dujas palaikančios pneumatinės pavaros, farmacinė švari sprogimui atspari įranga, sprogimui atsparūs manipuliatoriai, skirti dulkių medžiagoms rūšiuoti.

Vieno sakinio santrauka

     SOLH 50 serijos ugniai atsparūs pilotiniai solenoidiniai vožtuvai, suskirstyti į 50 VFE 5 prievadų ritės tipą, skirtą dvigubo veikimo cilindrams ir 50 VPE 3 prievadų vožtuvus, skirtus vakuuminiams ir vieno veikimo cilindrams, sertifikuoti Ex d II BT4 / CCC / TIIS su IPX6 sertifikuotais sprendimais ir Zone as1 sertifikuotais sprendimais. 2 degių sprogmenų pramoninės gamybos linijos.
