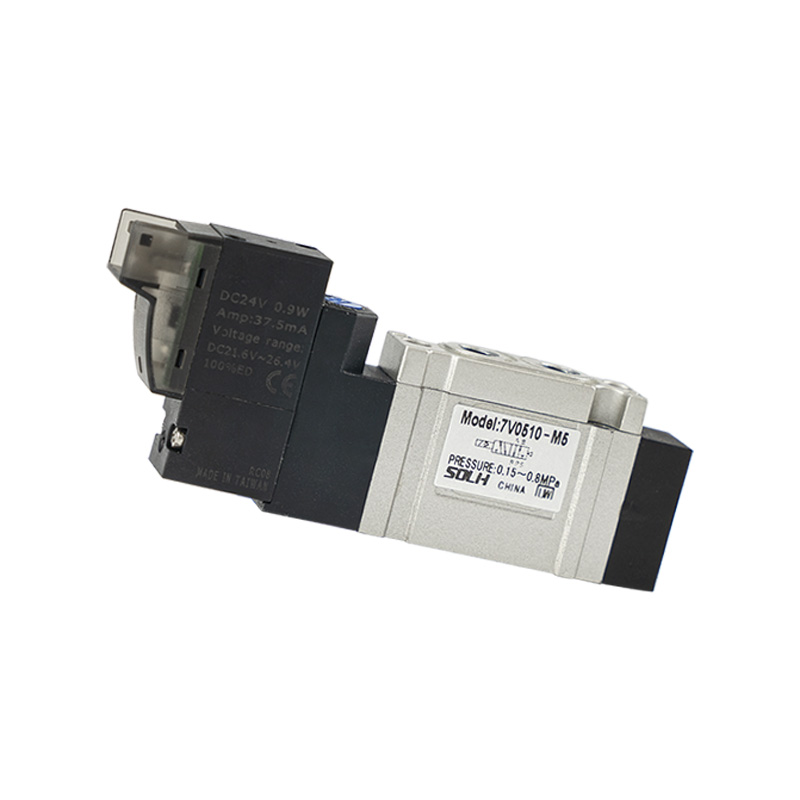

7V serijos kompaktiškas pilotuojamas 5/2 ir 5/3 solenoidinis vožtuvas

Prekinis ženklas:SOLH pagal Richge Technology

Produkto pozicionavimas

     SOLH 7V serija yra kompaktiškas pilotuojamas kryptinis solenoidinis vožtuvas, apimantis 5/2 ir 5/3 krypčių funkcijas, specialiai sukurtas bendroms standartinėms pneumatinėms grandinėms. Vidinė centralizuota išmetamųjų dujų struktūra su optimizuotu srauto kanalu užtikrina nepaprastą didelį srauto pajėgumą, greitą perjungimo reakciją ir mažas energijos sąnaudas. Jis gali būti naudojamas atskirai arba sumontuotas į kolektoriaus vožtuvų blokus, kad būtų galima centralizuotai valdyti kelis cilindrus.

Pagrindinė struktūra ir funkcinė klasifikacija

 1. Prievado ir padėties funkcijos apibrėžimas:

   1.1  5/2 krypčių solenoidinis vožtuvas: 1 įleidimo anga P, 2 darbiniai prievadai A/B, 2 išmetimo angos R/S

     -- 10 priesaga: vienos ritės vienos solenoidinės spyruoklės grąžinimas

     -- 20 priesaga: dvigubos ritės dvigubo solenoidinio fiksavimo tipas

   1,2 5/3 krypčių dvigubos ritės solenoidinis vožtuvas (3 centrinės pagrindinės funkcijos)

     -- 30C Centras uždarytas: visos angos visiškai užsandarintos vidurinėje padėtyje, kad būtų užfiksuotas cilindro slėgis, kad būtų galima suspausti

     -- 30E Centrinis išmetimas: A ir B prijungti prie išmetimo R/S, kad būtų saugiai išleistas liekamasis slėgis

     -- 30P centrinio slėgio tiekimas: P prijungtas prie A ir B, abiejose cilindro pusėse palaikomas oro slėgis

  2. Pavara ir struktūrinė funkcija

     -- Pavaros tipas: pilotuojama konstrukcija, žemas paleidimo slėgis, itin greitas atsakas ir didelis srautas

     -- Vidinis centralizuotas išmetimas: pilotinis oras tolygiai ištraukiamas per pagrindinius išmetimo angas R/S, švarus ir tvarkingas vamzdynas be išsklaidytos pilotinės išmetimo sistemos

Serijos dydžio ir srauto parametrų lentelė

Universalios bendrosios techninės specifikacijos

     -- Darbinio slėgio diapazonas: 0,15 ~ 0,8 MPa

     -- Bandymo slėgis: 1,2 MPa

    -- Darbinė temperatūra: -20 ℃ ~ +70 ℃ (tiekiame ore nėra apledėjimo)

     -- Perjungimo atsako laikas: ≤50 ms

     -- Maksimalus veikimo dažnis: 5 Hz

     -- Ritės energijos suvartojimas: DC = 0,7W; AC = 1,1 VA

     -- Standartinės įtampos parinktys

        DC: 12 V (F), 24 V (B)

        AC: 110 V (C), 220 V (A)

     -- Apsaugos laipsnis: IP40 atsparus dulkėms

     -- Vožtuvo korpuso medžiaga: aliuminio lydinys

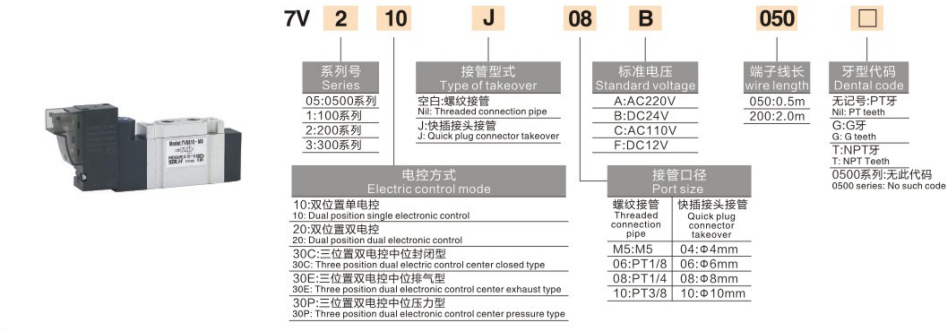

Išsami modelio pavadinimo taisyklė

  1. Modelio pavyzdys: 7V210J08B050

     -- 7 V: pilotuojamo 5/2 ir 5/3 kompaktiško solenoidinio vožtuvo serijos kodas

     -- 2: dydžio kodas (2 = 7V200 serija, 1/4 colio prievadas)

     -- 10 / 20 / 30C/30E/30P: grandinės funkcija

        10=5/2 vienos ritės; 20=5/2 dvigubos ritės; 30 serijų = 5/3 trijų padėčių

     -- J: prievado prijungimo forma; J = įstumiamas greitas tvirtinimas, tuščias = standartinis sriegio prievadas

     -- 08: prievado dydžio kodas (08 = 1/4")

     -- B: ritės įtampos kodas (B=DC24V, A=AC220V)

     -- 050: kabelio ilgio kodas (050 = 0,5 metro kabelis)

Bendrieji standartiniai etaloniniai modeliai

  1. 5/2 dviejų pozicijų serija

     -- Vienos ritės spyruoklės grąžinimas: 7V110-06 (1/8", DC24V)

     -- Dvigubas ritės fiksavimas: 7V220-08 (1/4", AC220V)

  2. 5/3 trijų padėčių serija

     -- Centrinis uždaras slėgio palaikymas: 7V130C-06

     -- Centrinis išmetimo slėgio išleidimas: 7V230E-08

     -- Centrinis dviejų prievadų slėgis: 7V330P-10

Pagrindiniai produkto pranašumai

  1. Patobulintas didelio srauto našumas

     -- Optimizuotas vidinis supaprastintas bėgelio dizainas, srauto talpa padidinta maždaug 30 %, palyginti su tradiciniais 4 V serijos solenoidiniais vožtuvais, todėl cilindro išplėtimas ir įtraukimo greitis yra greitesnis.

  2. Lankstus kelių krypčių diegimas ir dviejų prievadų parinktys

     -- Palaiko horizontalų ir vertikalų montavimą; du sujungimo režimai: standartinis sriegio prievadas arba greitas įstumiamas jungtis greitam vamzdžių surinkimui.

  3. Kolektoriaus integruota modulinė konstrukcija

     - Suderinamas su kelių stočių kolektoriaus vožtuvų pagrindu, keli vožtuvai sukrauti kartu, kad būtų sutaupyta spintelės montavimo vieta ir supaprastintas pagrindinių oro vamzdynų išdėstymas.

  4. Itin mažos galios ritė

     -- Mažos galios ritės konstrukcija sumažina šilumos susidarymą, tinka ilgalaikiam nepertraukiamam darbo sąlygoms su mažesnėmis energijos sąnaudomis.

  5. Itin ilgas tarnavimo laikas

     - Tiksli vidinė ritė ir sandarinimo konstrukcija, stabilus veikimas iki milijonų perjungimo ciklų su minimalia priežiūra.

Vieno sakinio santrauka

     SOLH 7V kompaktiškas pilotuojamas solenoidinis vožtuvas apima visus 5/2 vienos / dvigubos ritės ir 5/3 trijų centrinių funkcijų variantus su M5 ~ 3/8 colių dydžiais, pasižymi 30% didesniu srautu nei įprastos 4 V serijos, mažos energijos sąnaudos ir kolektoriaus konstrukcija, kaip universalus krypties valdymo vožtuvas visoms standartinėms automatinėms pneumatinėms grandinėms.
