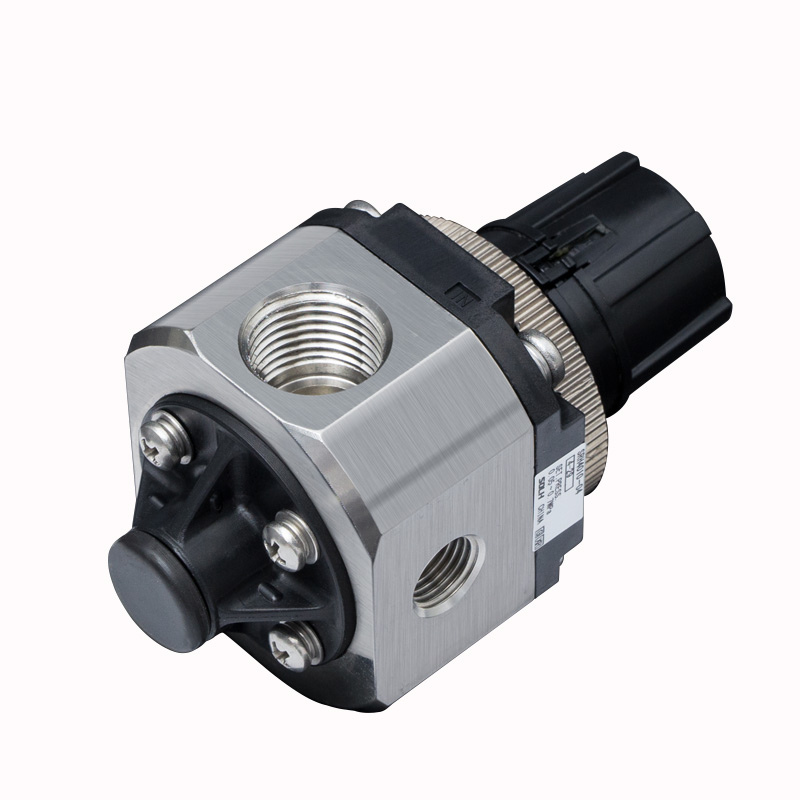

SRH serijos švaraus tipo slėgio reguliavimo vožtuvas | Richge technologija

Prekinis ženklas:SRH serija pagal Richge Technology (睿其格科技)

Produkto pozicionavimas

     SRH serija yra didelio grynumo nerūdijančio plieno tikslus slėgio reguliatorius, sukurtas ypač švariems, atspariems korozijai ir mažai užterštų skysčių valdymo scenarijus. Pagaminta pagal griežtus Richge švarios kokybės standartus, šis vožtuvas užtikrina stabilų ir tikslų švaraus oro, azoto, argono, anglies dioksido ir išvalyto vandens slėgio valdymą. Jis naudojamas kaip standartinis labai švarus reguliuojantis komponentas puslaidininkių, fotovoltinių, skystųjų kristalų ir biofarmacijos aukščiausios klasės gamybos linijoms.

Pagrindinės švarios kokybės savybės

     • Visiškai sudrėkintos nerūdijančio plieno dalys: pritaikyta SUS316/316L medžiagai, skirta visiems kontaktiniams paviršiams, pasižyminti atsparumu rūgštims ir korozijai, nulio jonų kritulių ir jokios antrinės taršos.

     • Griežta gamyba be alyvos: gaminama 100 klasės švariose patalpose ir valoma 16MΩ·cm itin grynu vandeniu, kad būtų užtikrintas mažas dalelių ir likučių kiekis.

     • Optimizuota švari struktūra: minimalus negyvos tūrio dizainas su diafragma izoliuota spyruokline struktūra, kad būtų išvengta vidinio užteršimo ir likučių kaupimosi.

     • Dvigubos diafragmos klasės Neprivaloma: A klasės PTFE diafragma, skirta itin švariai puslaidininkių aplinkai; B klasės FKM diafragma, skirta bendroms korozijai atsparioms darbo sąlygoms.

     • Dvigubos funkcinės versijos: galimi reljefo ir nereljefo tipai, pritaikyti prie didelio grynumo dujų tiekimo ir vakuuminės sistemos valdymo reikalavimų.

Techniniai parametrai

     • Konstrukcijos tipas: tiesioginio veikimo tikslumo slėgio reguliatorius

     • Sudrėkintos medžiagos: SUS316/316L, PTFE / FKM diafragma

     • Taikoma terpė: švarus oras, N₂, Aras, CO₂, grynas vanduo

     • Maksimalus įleidimo slėgis: 1,0 MPa

     • Reguliuojamas slėgio diapazonas: 0,02–0,2 MPa / 0,05–0,7 MPa

     • Prievado dydis: Rc1/8, 1/4, 3/8, 1/2

     • Darbinė temperatūra: 0℃～60℃

     • Valdymo tikslumas: histerezė ≤0,01MPa; Pakartojamumas ≤0,005MPa

     • Atitikties standartai: RoHS, CE, SEMESCO

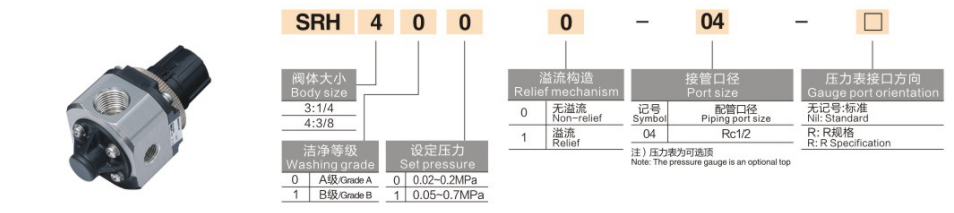

Modelių serija

     • SRH3000: kompaktiškas tipas, tinka 1/8"–1/4" prievadų dydžiams

     • SRH4000: vidutinio tipo, tinka 1/4"–1/2" prievadų dydžiams

Taikomosios pramonės šakos

     Puslaidininkių ėsdinimo ir CVD proceso dujų valdymas, fotovoltinių ir skystųjų kristalų gamyba, biofarmacijos sterilių dujų ir gryno vandens sistemos, maisto ir elektroninė inertinių dujų apsauga, laboratorinė chromatografija ir vakuuminė tiksli įranga.

Pagrindinė santrauka

     SRH serijos švarus slėgio reguliatorius turi visiškai SUS316L be alyvos struktūrą, mažai dalelių ir mažai likučių, dviejų laipsnių diafragmos pasirinkimą ir didelio tikslumo slėgio valdymą. Tai standartinis itin švaraus skysčio valdymo vožtuvas, skirtas aukščiausios klasės tiksliajai gamybos pramonei.
