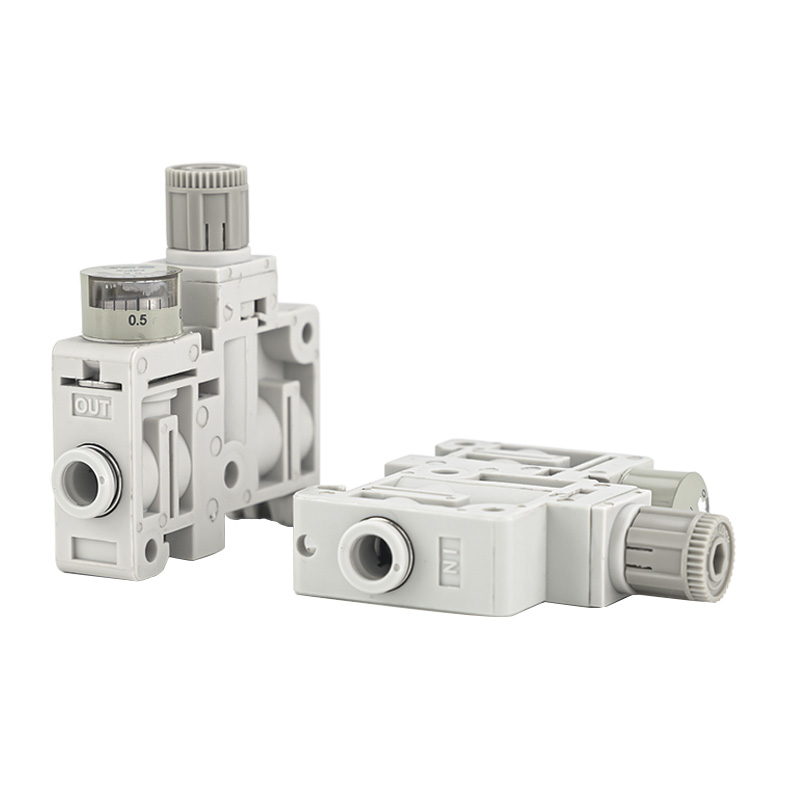

ARM5 serijos itin kompaktiškas slėgio reguliatorius (ARM5S)

Prekinis ženklas:SOLH pagal Richge Technology

Produkto pozicionavimas

     ARM5 vieno reguliatoriaus modelis ARM5S yra 14 mm itin siauras tiesioginio veikimo stūmoklio slėgio reguliatorius su įmontuota standartine atvirkštinio srauto funkcija. Jame yra nedideli matmenys, pasirenkamas vienas nepriklausomas montavimas arba kolektoriaus sudėtinis mazgas, integruotos vienu paspaudimu paspaudžiamos jungtys ir didelio tikslumo slėgio reguliavimas. Šis mini reguliatorius yra pritaikytas miniatiūrinėms pneumatinėms grandinėms, kurioms taikomi griežti erdvės apribojimo reikalavimai.

Struktūra ir veikimo principas

     · Tiesioginio veikimo stūmoklio konstrukcija; reljefinė versija yra standartinė, o ne reljefinė versija pasirenkama

     · Standartinė atvirkštinio srauto konstrukcija leidžia tekėti atgal iš išleidimo angos į įleidimo angą

     · Integruotos įstumiamos jungiamosios detalės galimos tiesių ir alkūninių tipų φ4, φ6, 5/32" ir 1/4" vamzdeliams

     · Du montavimo sprendimai: tiesioginis skydo montavimas ir montavimas ant DIN bėgelio

     · Itin lengvas korpusas, sveriantis vos 33 gramus

Pagrindinės pagrindinės savybės

     1. 14 mm itin kompaktiškas siauras korpusasKėbulo plotis tik 14 mm, o tūris sumažintas iki 1/7 įprastinių AR20 standartinių reguliatorių. Jis sklandžiai telpa įterptose mašinose, valdymo skyduose ir kompaktiškuose mažuose įtaisuose.

     2. Didelio tikslumo reguliuojamas slėgis Reguliuojamas slėgio diapazonas apima 0,05–0,7 MPa. Standartinis reljefo modelis automatiškai išleidžia perteklinį slėgį, kad būtų stabili išvestis; pasirenkamas be reljefo modelis užtikrina puikų slėgio išlaikymo efektyvumą.

     3. Integruota standartinė atvirkštinio srauto funkcija Vidinis kanalas atsidaro automatiškai, kai išėjimo slėgis viršija įėjimo slėgį. Jį galima montuoti tiesiai už solenoidinių vožtuvų, kad būtų supaprastintas bendras oro grandinės išdėstymas.

     4. Lanksčios jungtys ir keli tvirtinimo būdai Tiesios ir alkūninės jungiamosios detalės gali būti keičiamos įėjimo ir išleidimo angos. Reguliatorius palaiko tiesioginį tvirtinimą ir DIN bėgių sukrovimą su pasirenkamu šone montuojamu 0,8 MPa slėgio matuokliu.

     5. Atsparus korozijai ir ilgas tarnavimo laikas Kombinuotas dervos ir aliuminio lydinio korpusas atsparus korozijai. Taikytina aplinkos temperatūra svyruoja nuo -5 ℃ iki +60 ℃. Veikimas be tepimo užtikrina stabilų ilgalaikį važiavimą dviračiu.

Techninių specifikacijų lentelė

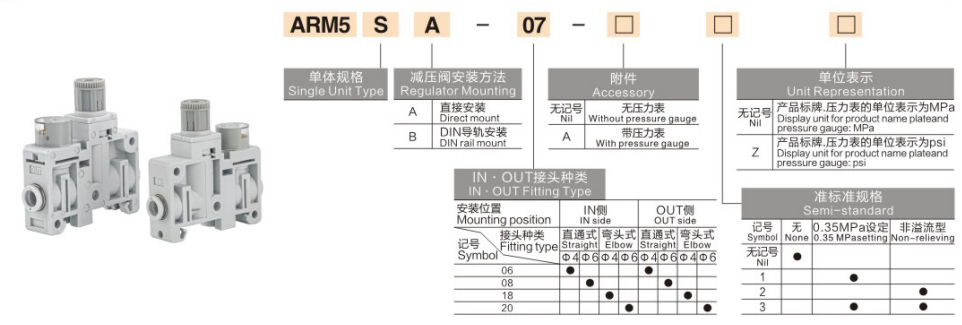

Modelio kodo paaiškinimas

Pavyzdys: ARM5SA-07-A

     · ARM5S: viena nepriklausoma reguliavimo institucija

     · A: DIN bėgelio laikiklis; B: Tiesioginis skydelio tvirtinimas

     · 07: Tvirtinimo konfigūracija (į tiesiai + OUT tiesiai φ6 vamzdžiui)

     · A: Įrengtas šoninis manometras; tuščia = be matuoklio

Tipiški taikymo scenarijai

     Miniatiūrinė automatizavimo įranga ir tikslūs 3C elektronikos, medicinos prietaisų ir mažų robotų įrenginiai Įrangos išdėstymai su itin ribota montavimo vieta Mikro srauto tikslumo valdymas: oro pūtimas, vakuuminis siurbimas, skysčių tiekimas ir padėties nustatymo valdymas Daugiakontūrinės kolektoriaus sukrovimo sistemos, palaikančios iki 10 prijungtų stočių, naudojant reversinio srauto vožtuvus

Vieno sakinio santrauka

     ARM5S mini slėgio reguliatorius turi 14 mm itin siaurą stūmoklio struktūrą, standartinį atvirkštinio srauto dizainą, integruotas įstumiamas jungtis, tvirtinimą viename / kolektoriaus korpuse ir tik 33 g lengvą korpusą, kuris yra tinkamiausias sprendimas mikro tikslumo pneumatiniam slėgio valdymui.Meta pavadinimas ir meta aprašymas Richge Technology Meta Aprašymas: Richge ARM5S miniatiūrinis pneumatinis reguliatorius su standartiniu atvirkštiniu srautu, DIN bėgio kolektoriaus laikikliu, lengvas 33 g dizainas, skirtas mažoms tikslioms automatizavimo grandinėms.
